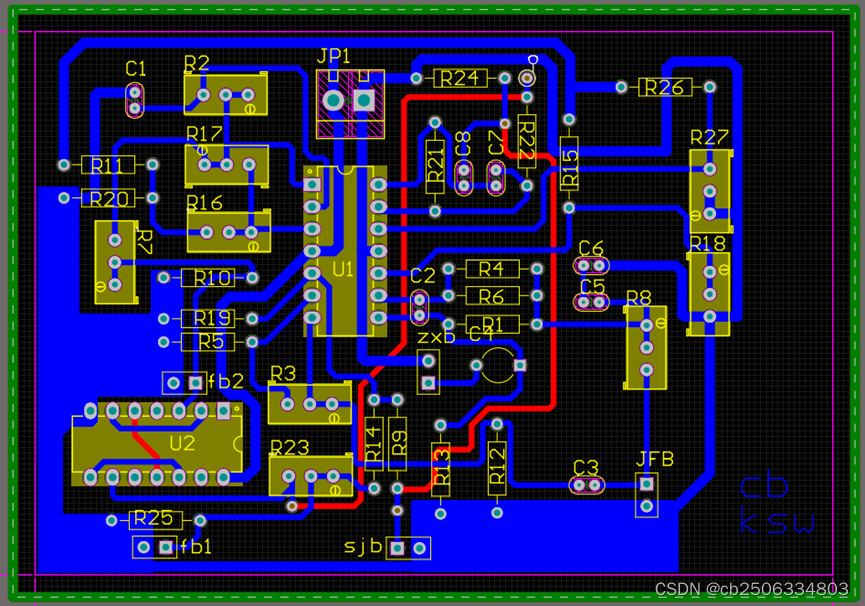

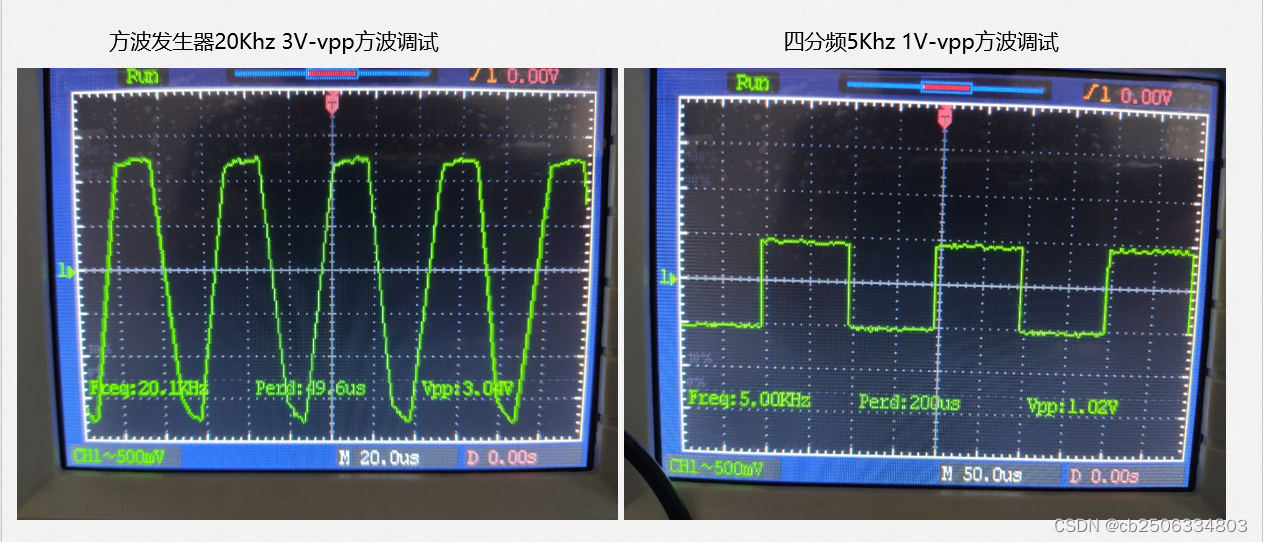

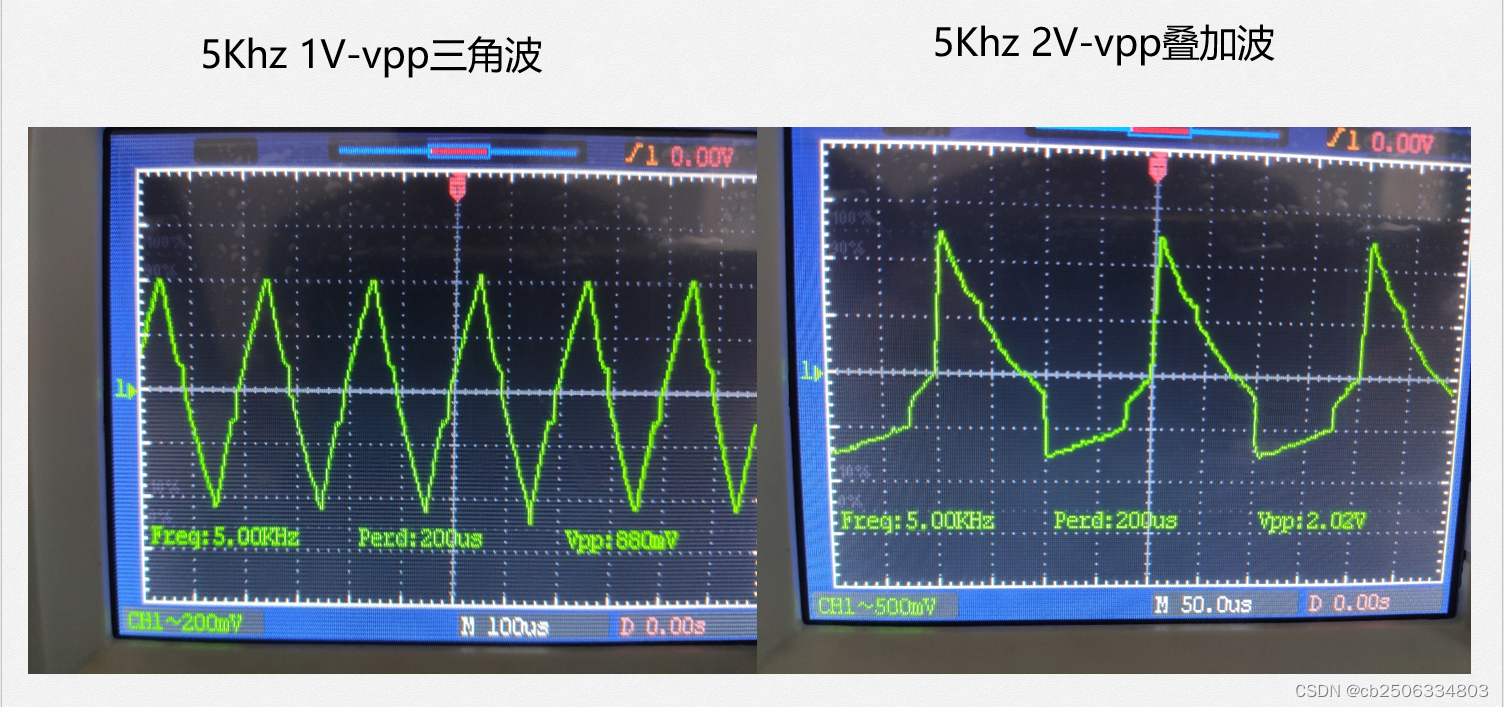

成品实物展示

一、课程设计要求

设计制作一个方波产生器输出方波，将方波产生器输出的方波四分频后再与三角波同相叠加输出一个复合信号，再经滤波器后输出一个正弦波信号。

1. 方波产生器输出信号参数要求: Vo1pp=3V士5%，f=20kHz士100Hz，输出电阻R=600欧姆，波形无明显失真;

2.四分频方波输出信号参数要求:Vo2pp=1V士5%，f=5kHz土100Hz，输出电阻R=600欧姆，波形无明显失真;

3. 三角波产生器输出信号参数要求: Vo3pp=1V士5%，f=5kHz土100Hz，输出电阻R=600欧姆，波形无明显失真;

4.同相加法器输出复合信号参数要求:Vo4pp=2V士5%，f=5kHz士100Hz，输出电阻R=600欧姆，波形无明显失真;

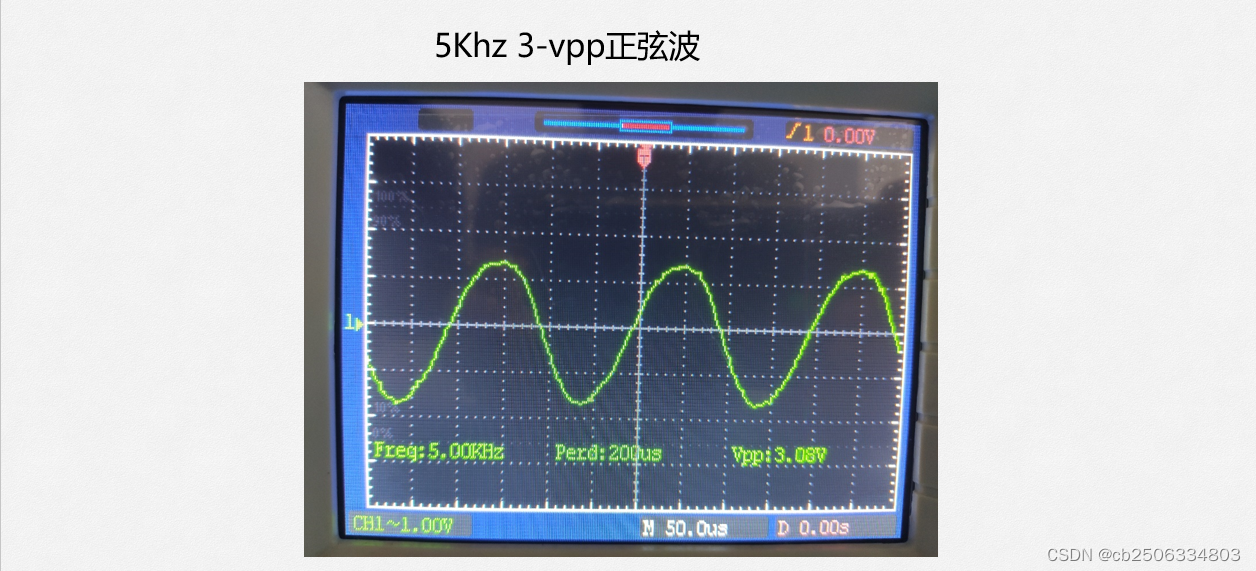

5.滤波器输出正弦波信号参数要求: Vo5pp=3V 士5%，f=5kHz 土100Hz，输出电阻R=600欧姆，波形无明显失真;

6、电源只能选用+5V单电源，由稳压电源供给。不得使用额外电源。

7、要求预留方波Vo1pp、四分频后方波Vo2pp、三角波Vo3pp、同相加法器输出复合信号Vo4pp、滤波器输出正弦波Vo5pp和+5V单电源的测试端子。

二、课程设计的内容

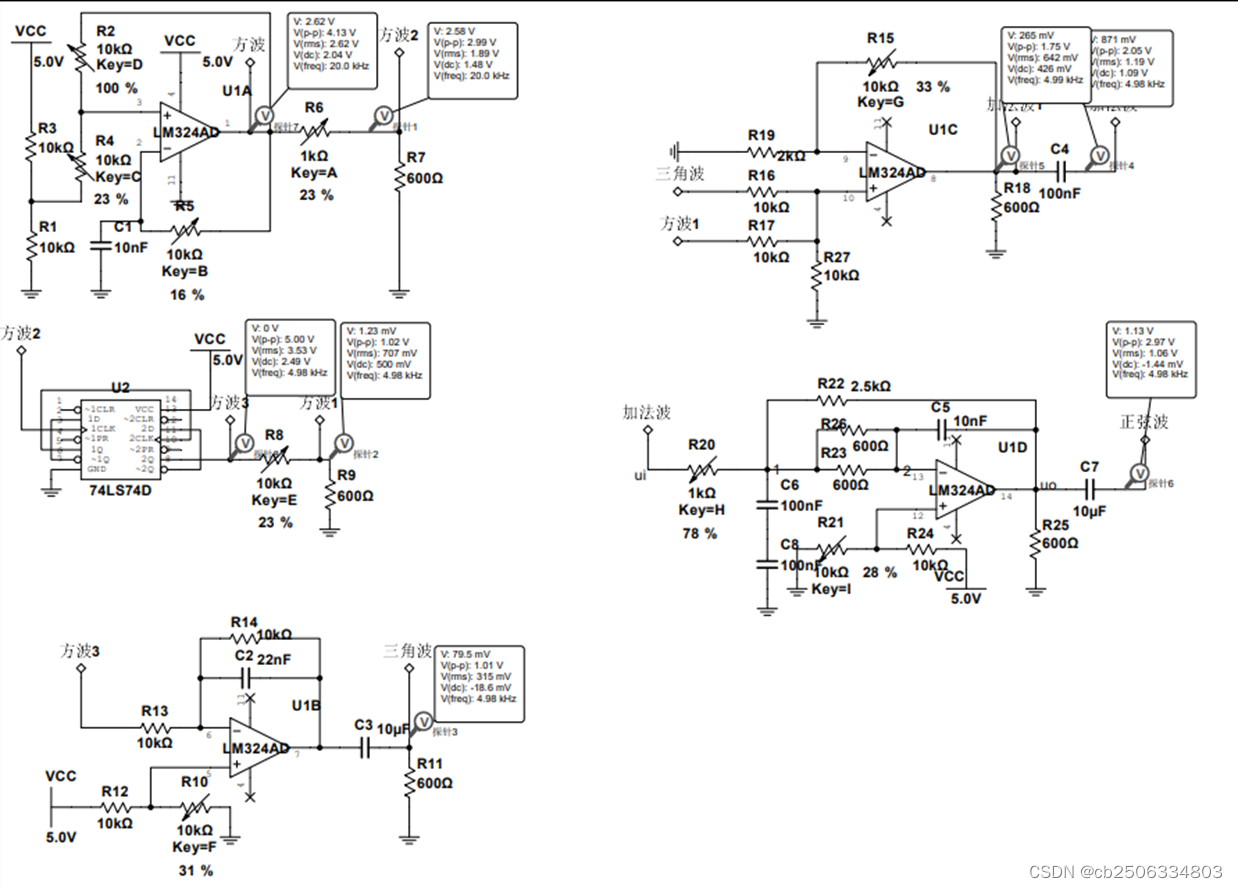

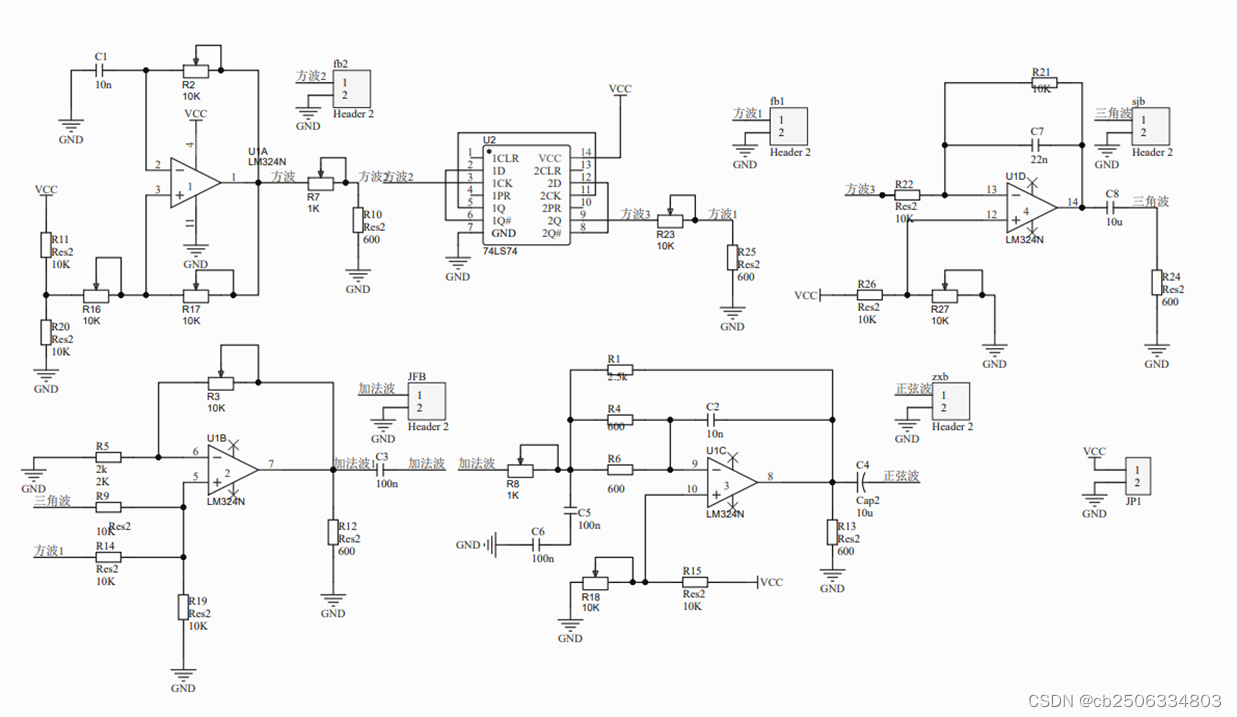

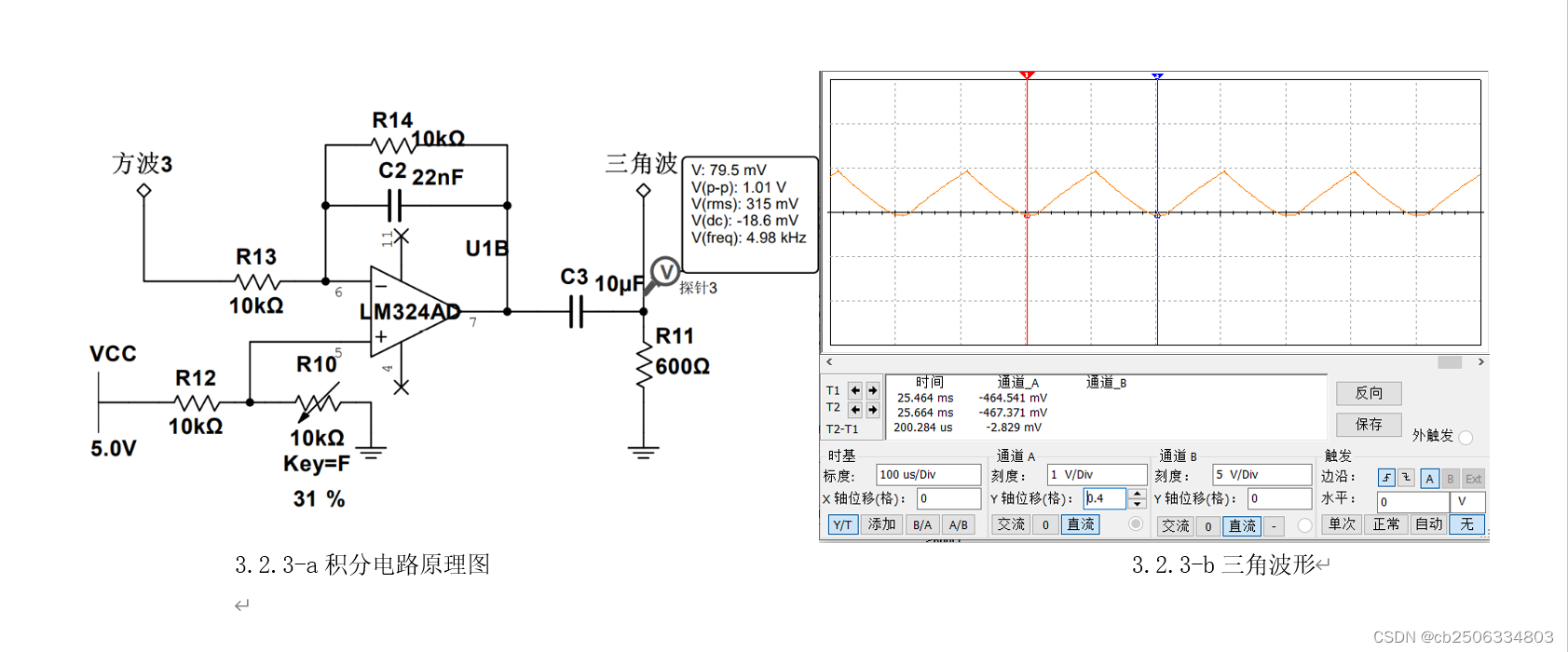

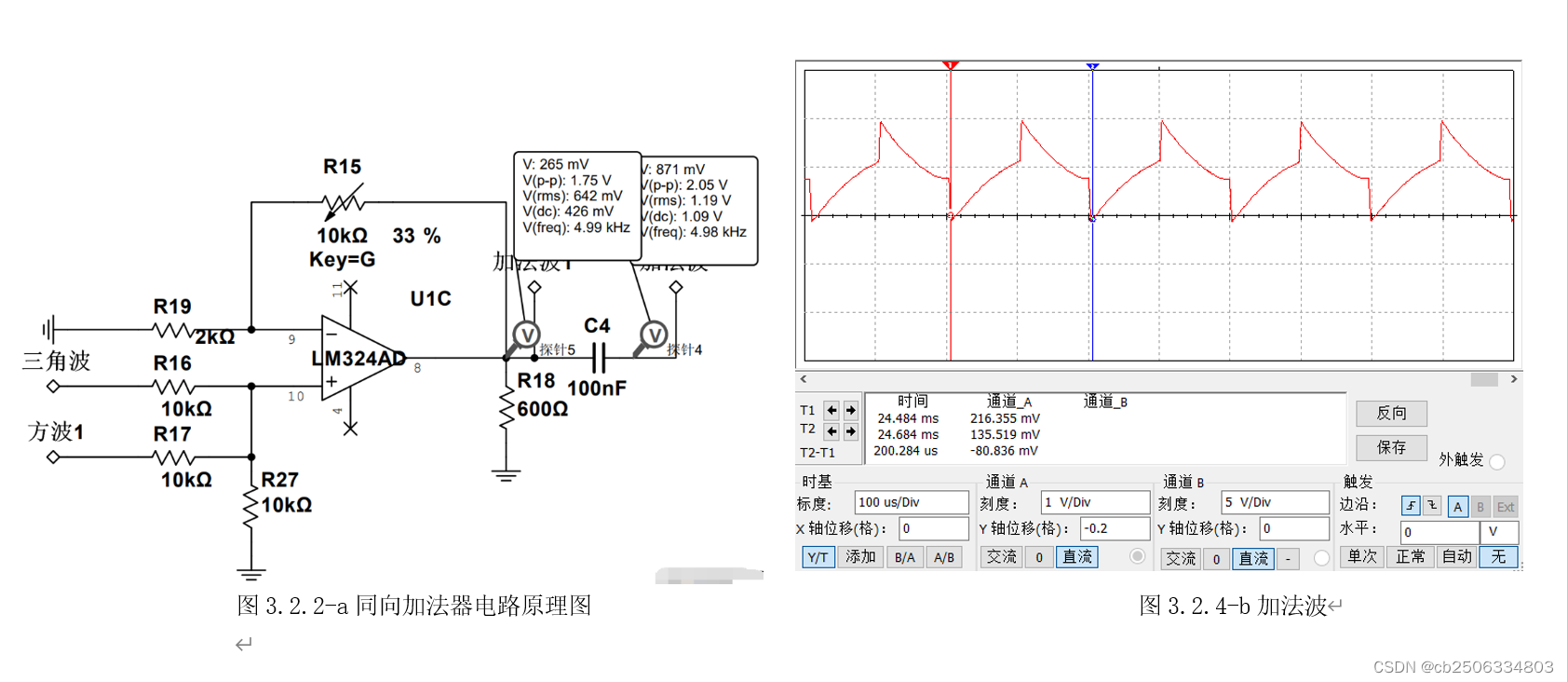

本次课程设计主要利用一片LM324（四运放）、一片74LS74（双上升沿D触发器）通过自激振荡产生方波，经四分频后再利用积分电路、同向加法器、低通滤波器电路，设计得到要求输出的Vpp、频率和波形（三角波、叠加波、正弦波）。

三、各模块设计原理分析及仿真

3.1方波发生器

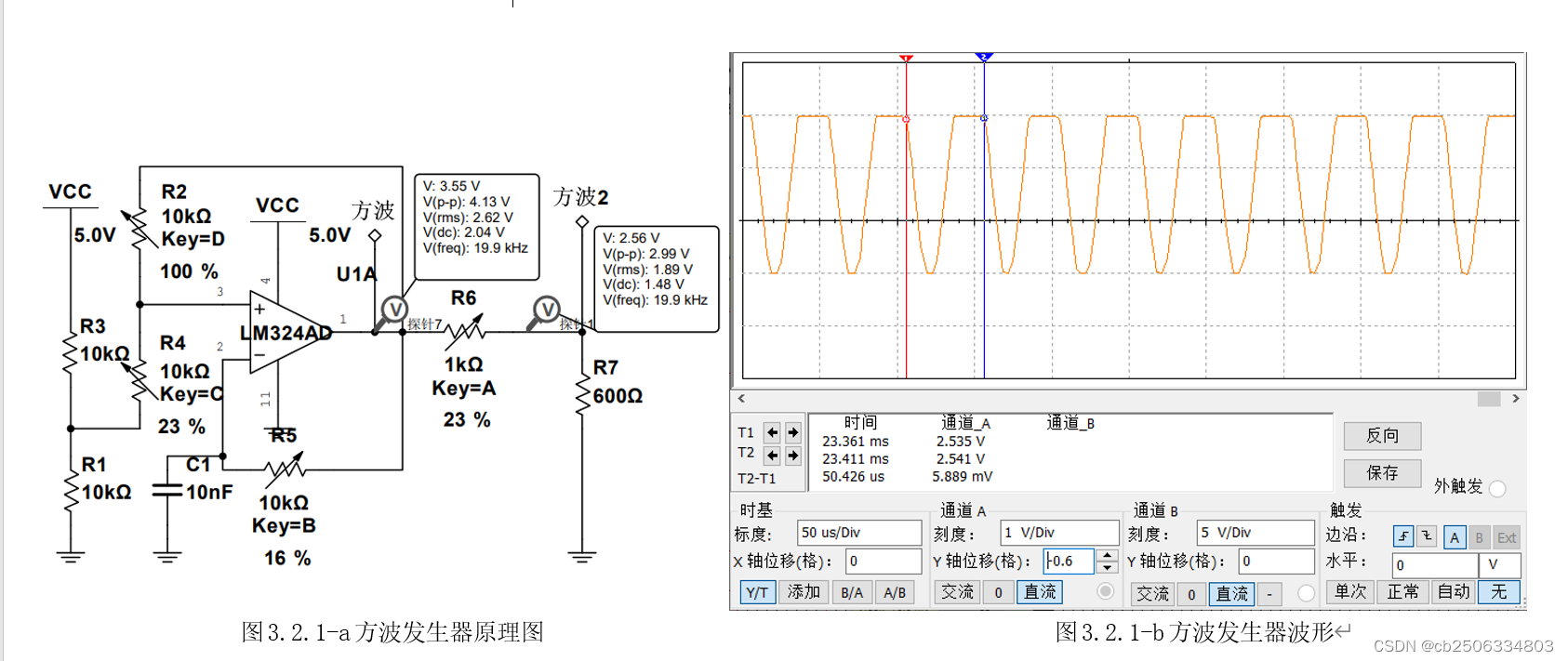

如图3.2.1-a方波信号发生电路是基于RC震荡电路产生的。根据RC的频率计算公式f=12πRC可以计算出震荡的频率。C1、R5、R2、R3构成选频网络，输出频率由R2、R5共同决定，调节R2还可以改善波形。修改输出端串联的R6阻值可以对输出电压的幅度进行调节，最终输出一个3V-vpp 20Khz的方波如图

3.2四分频电路

74LS74四分频原理：74LS74是个双D触发器（上升沿有效），把其中一个D触发器的输出端Q非端连接到输入端D，接入时钟信号，这样每来一次时钟脉冲，D触发器的状态就会翻转一次，每两次时钟脉冲就会使D触发器输出一个完整的方波，就实现了二分频。把同一片74LS74上的两路D触发器串联起来，已经实现二分频的D触发器的输出作为另一个D触发器的时钟信号，就实现了四分频电路。

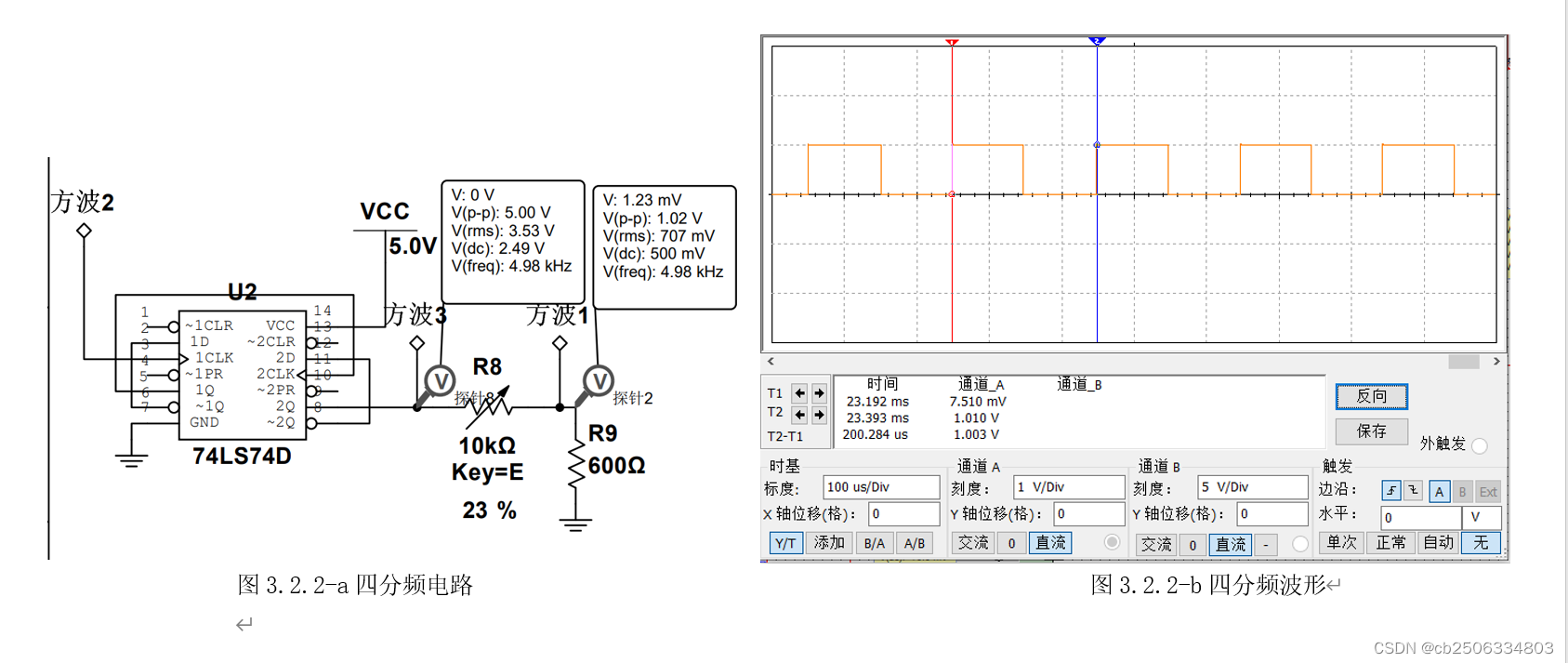

电路如图3.2.2-a，CLOCK1接上一级方波发生器的20Khz方波，经由电路四分频后从Q2输出，改变输出端串联的R8阻值即可调节输出幅度。最终输出5Khz 1V-vpp的方波如图3.2.2-b。
