锐捷GRE over IP sec--采用profile方式

前言：本次实验为《网络系统管理》赛项专题，采用的实验设备为锐捷设备，文章是本人在操作和实验中的总结和经验所写，若有什么不对的地方还请各位大佬多多指教！！！

---

目录

配置如下：

配置接口IP

配置IP sec

配置GRE

验证测试

总结

---

---

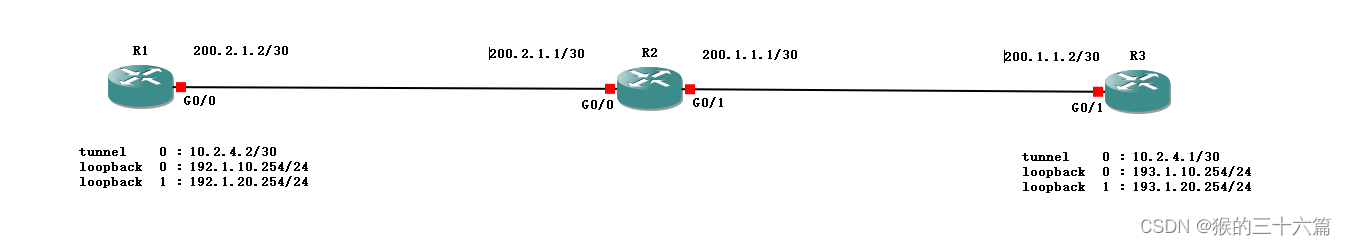

网络拓扑如下（咳咳，只是采用GNS3去搭建，实验的环境为锐捷设备）：

配置如下：

---

配置接口IP

R1配置IP
R1(config)#interface  GigabitEthernet 0/0
R1(config-if)#ip address 200.2.1.2 255.255.255.252
R1(config)#interface  loo  0
R1(config-if)#ip address  195.1.10.254  255.255.255.0
R1(config)#interface  loo  1
R1(config-if)#ip address  195.1.20.254  255.255.255.0




R2配置IP
R1(config)#interface  GigabitEthernet 0/0
R1(config-if)#ip address 200.2.1.1 255.255.255.252
R3(config)#interface  GigabitEthernet 0/1
R3(config-if)#ip address 200.1.1.1 255.255.255.252




R3配置IP
R3(config)#interface  GigabitEthernet 0/0
R3(config-if)#ip address 200.1.1.2 255.255.255.252
R3(config)#interface  loo  0
R3(config-if)#ip address  192.1.10.254  255.255.255.0
R3(config)#interface  loo  1
R3(config-if)#ip address  192.1.20.254  255.255.255.0

配置IP sec

R1配置

R1(config)#crypto  isakmp policy 10

R1(isakmp-policy)#encryption  3des

R1(isakmp-policy)#authentication pre-share

R1(isakmp-policy)#group 2

R1(isakmp-policy)#hash md5

R1(isakmp-policy)#ex

R1(config)#crypto isakmp key 0 test address  200.1.1.2

R1(config)#crypto ipsec transform-set myset esp-3des esp-md5-hmac

R1(config)#cry ipsec profile  R1            #profile名字为R1（名字可以自定义）

R1(config-crypto-map)#set transform-set myset    #调用 transform-set

R3配置

R3(config)#crypto  isakmp policy 10

R3(isakmp-policy)#encryption  3des

R3(isakmp-policy)#authentication pre-share

R3(isakmp-policy)#group 2

R3(isakmp-policy)#hash md5

R3(isakmp-policy)#ex

R3(config)#crypto isakmp key 0 test address  200.2.1.2

R3(config)#crypto ipsec transform-set myset esp-3des esp-md5-hmac
