PCIe 接口/FC-AE 监控记录分析卡

完全遵守 FC/FC-AE 协议；
实时监控功能：提供 API，用户可以指定感兴趣的
消息，实时捕获，并调用用户处理例程；
线路速率 1.0625Gb/s、2.125Gb/s、4.25Gb/s(可切换)，
支持线速抓包；
支持 2 个光接口；
支持多达 16Gb 板载内存；
可同时记录多个链路数据；
采用 PCIe 主机接口；
可实时保存链路数据,提供数据回放/分析；
可支持 ICD 文件解析、显示；
可用光分路器/串接两种入网采集方式；
支持对 FC 交换机端点监控；
可同时设置最多 128 条过滤规则(端点监控模式下），链路监控每端口最多 8 条过滤规则；
提供多种实时数据分析统计信息，包括帧数、速率等；
功耗<10W；

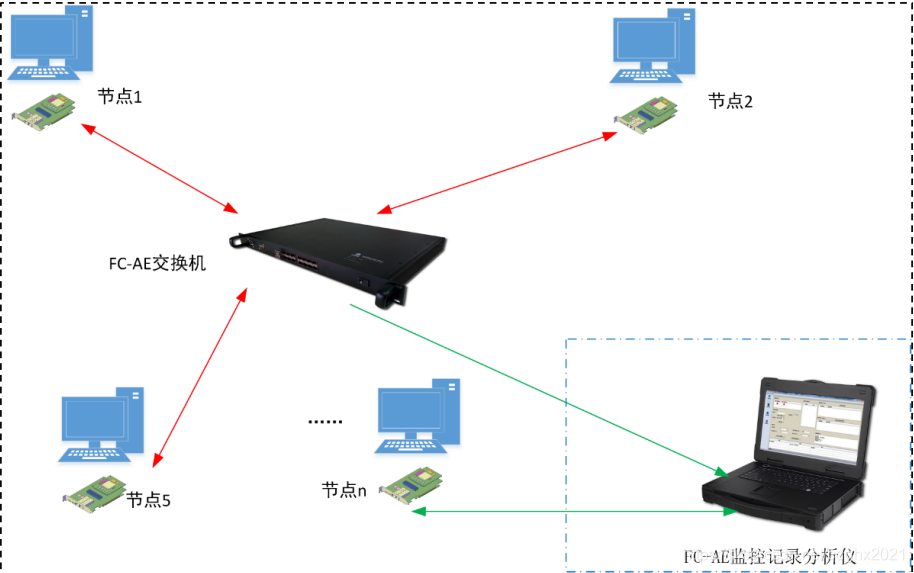

应用场景

在这里插入图片描述

分析仪软件功能介绍

监控应用程序功能介绍
 支持 FC-ELS、FC-GS、FC-SW、FC-AE-ASM、FC-AE-1553 协议，支持用户自定义的 FC 网络应用协议分
析；
 支持将捕获的数据流按特定的数据格式存储到本地计算机；
 提供将捕获的数据流按特定的数据格式转发到分析软件的接口功能；
 提供实时性能监控及统计，包括不同业务流量、吞吐率、错误类型及数目；
 在线路监控模式下，触发条件可以设置为：无触发、外部触发和条件触发，可以配置最多 8 条监控
触发条件；  在线路监控模式下，过滤可以设置为全监控或条件监控，对监控数据可以设置为滤入或滤出，可以
配置最多 8 条监控过滤条件，并可对 RDY、IDLE、LR、LRR、NOS、OLS 等原语进行过滤；  对监控记录到的数据，能按照 FC 协议格式进行分层分类显示；
 能够对监控捕获的数据进行过滤、查找、分析和保存；

监控应用程序界面

在这里插入图片描述
公司具备了为用户提供从硬件产品、软件产品、系统集成到专业服务和系统解决方案能力。开发成功FC-AE/ FC-AV 等协议接口模块和航电网络测试仿真产品。包括 FC 节点仿真卡（FC Emulator）、FC 监控卡（FC Monitor）、FC 故障注入卡(FC Jammer)、FC 装备模块、FC-AE Switch (光纤通道交换机)、总线记录仪、以太网故障注入和监控等模块化产品，还向用户提供 IPcore、项目方案、产品定制开发、测试系统集成等服务。
