FC-AE监控卡应用方案

什么是FC监控卡？

FC监控卡一般有2种连接方式，1是透明传输，也叫链路监控，通常是串在节点卡或者某设备之间，可以有效的接受保存链路上通过的数据帧，也可以对协议进行分析，2是端点监控，一般是接到FC交换机的监控卡，通过监控口对FC总线数据的保存解析。

一般监控卡功能如下：

 支持 FC-ELS、FC-GS、FC-SW、FC-AE-ASM、FC-AE-1553 协议，支持用户自定义的 FC 网络应用协议分
析；
 支持将捕获的数据流按特定的数据格式存储到本地计算机；
 提供将捕获的数据流按特定的数据格式转发到分析软件的接口功能；
 提供实时性能监控及统计，包括不同业务流量、吞吐率、错误类型及数目；
 在线路监控模式下，触发条件可以设置为：无触发、外部触发和条件触发，可以配置最多 8 条监控
触发条件；  在线路监控模式下，过滤可以设置为全监控或条件监控，对监控数据可以设置为滤入或滤出，可以
配置最多 8 条监控过滤条件，并可对 RDY、IDLE、LR、LRR、NOS、OLS 等原语进行过滤；  对监控记录到的数据，能按照 FC 协议格式进行分层分类显示；
 能够对监控捕获的数据进行过滤、查找、分析和保存；

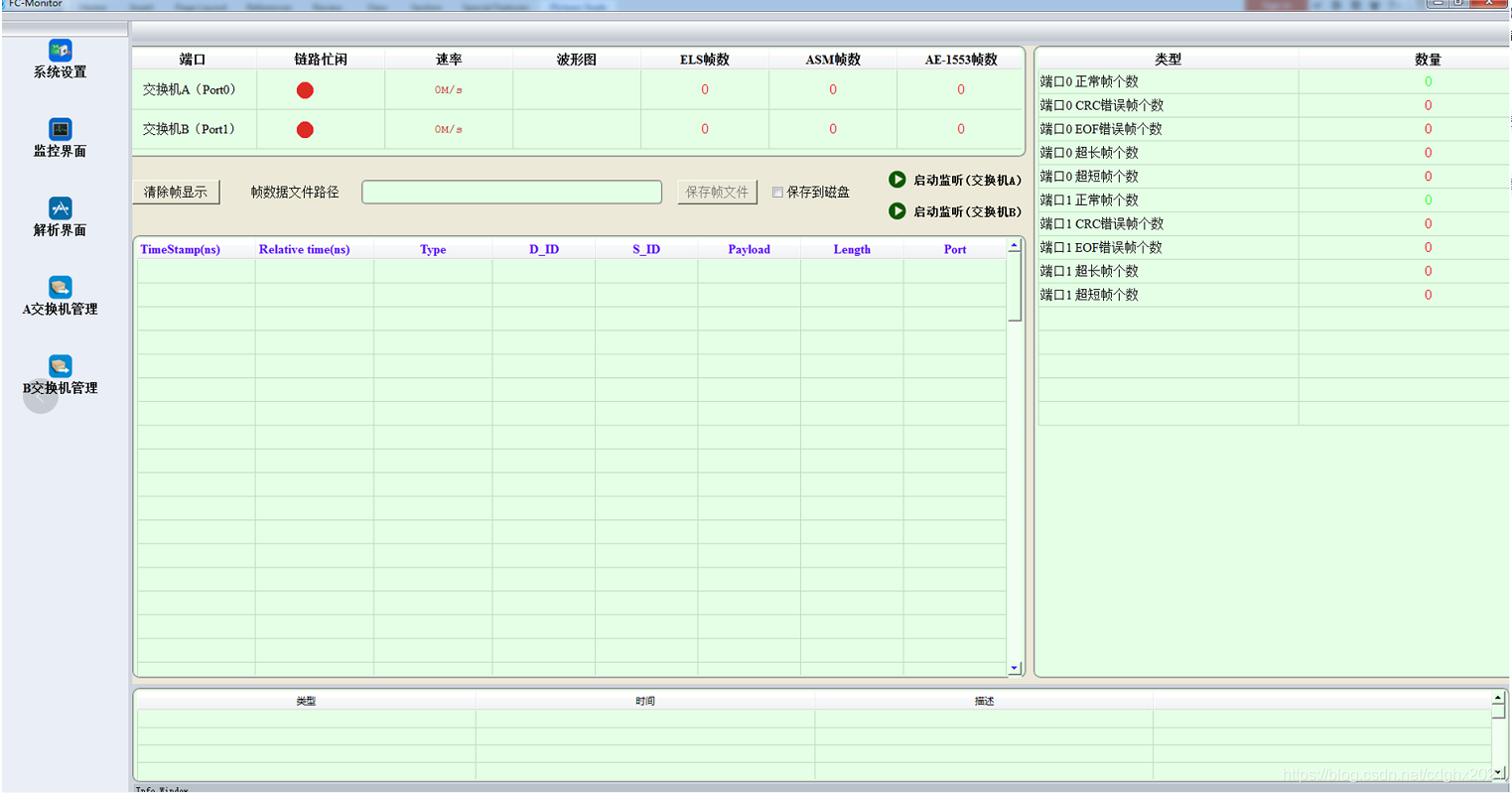

软件主界面

FC监控卡应用案例

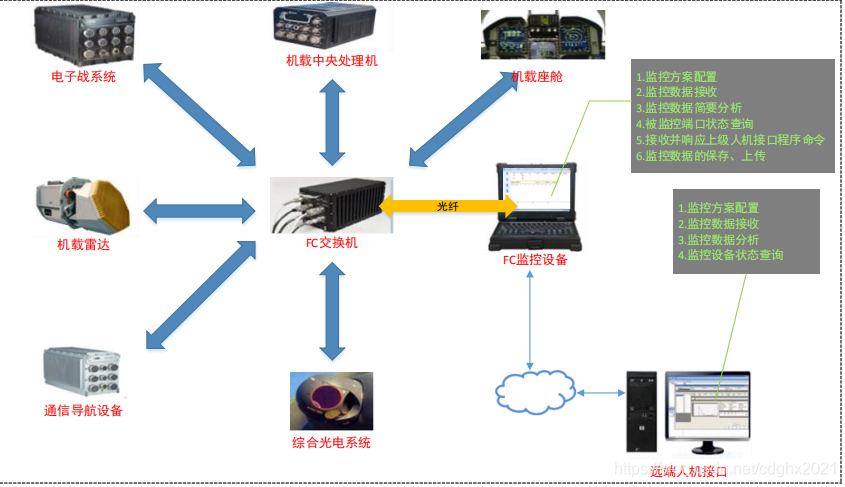

在本案例场景中，FC 交换机与机载雷达、通信导航设备、综合光电系统、机载中央处理机等设备连接起来，FC 监控设备则通过 FC 交换机监控端口对通过交换机的数据信息进行实时监控，同时 FC 监控设备可向上级人机接口程序传送命令并上传数据。监控方案的配置、监控数据的接收、监控端口状态的查询等均可以在 FC 监控设备与人机接口中进行，同时用户可以通过远端人机接口向 FC 监控设备发送命令请求、查询数据等。
