水电厂机组状态在线监测分析系统介绍

一、系统概述

水电厂机组状态在线监测分析系统，采用现代化数字电子技术开发，针对机组振动、摆度、压力脉动、空气间隙、磁通量、局放等信号特点，采用整周期锁相技术；软件采用模块化、分布式设计；采用先进的故障诊断理论进行数据建模，以直观的形式呈现给用户；采用便于管理及提取的数据库技术。

二、系统性能

1. 实时监测与趋势分析；
2. 机组振动、摆度报警与保护；
3. 机组气隙、局放、磁通量监测；
4. 机组的稳定性评估及运行优化分析；
5. 机组综合信号故障诊断分析；
6. 指导机组的维护检修并对检修情况进行评价和分析；
7. 以机组振动、摆度及工况量的在线监测为基础故障分析及诊断；
8. 完成机组常规实验，并可出具集数据、图标、曲线为一体的完整的实验报告；
9. 报警功能及事件日志功能。

三、系统构成

1. 传感器系统：包括摆度、振动、键相、轴位移、气隙（预留接口）、磁通量（预留接口）、局部放电（预留接口）、压力脉动、前置器、线缆及其他辅助设备；
2. 现地保护仪表，提供传感器电源、信号处理，报警、跳机值设定，逻辑组态与执行，保护动作输出，数据显示等，包括：机组振摆保护系统及其他附件；

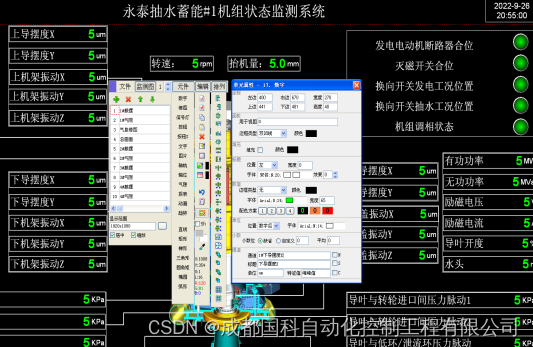

3. 状态监测分析诊断系统，主要通过通讯接口将机组状态监测采集系统所采原始数据上传至系统软件中，对各监测机组进行故障的提前预警，及事故的根源查找。

本系统，能简便地形成机组稳定性性能曲线、水力参数性能曲线，便于用户了解机组的运行性能，及时发现缺陷和故障，为状态检修提供系统的、直接的技术数据和报告。也能对新建机组进行相关性能评价，可以辅助完成现场各种性能试验，还可以对机组检修前后或一个大修周期内的机组性能变化进行评价。同时具有动平衡计算和盘车轴线测量功能。
