1项目背景
为加强配电站房及其设备的运行管理,建立健全设备管理责任制,设备运行管理应当遵循安全、可靠、经济的原则,配电站房点多、面广,作为与用户直接联络的供电设施,设备运行状况直接关系到对用户供电的可靠性。
目前许多配电站房采用24小时专人值班的方式,定时巡查配电站房环境设备,这样不仅加重了管理人员的负担,而且往往不能及时排除故障,对事故发生的时间及责任也无科学的管理;更缺乏对已发生的故障作全面的分析数据,使得问题不能得到完善的解决。尤其目前国内普遍缺乏配电站房环境设备的专业管理人员,这对配电站房的安全运行无疑又是一个不利因素。
配电房门禁监控、气体监测、视频监控系统 是对漏水、温湿度、消防报警、新风系统、视频监控、入侵报警系统、门禁系统等进行集中监控,实现对配电站房的环境、安全等方面遥测、遥信、遥控、遥调、遥视等功能,以及“集中监控、故障精确定位、高效管理”的配电站房管理模式,保证数据的传输和共享,保障配电站房信息系统的动力与环境安全。
2 主要模块功能
2.1 温湿度监测
实时准确地监测配电站房内的温湿度;
当温度或湿度超限告警,该项状态会变红色,同时产生报警事件进行记录存储,并第一时间发出电话拨号、手机短信、邮件、声光等对外报警;
通过动态的电子地图,实时监测处于不同空间位置的温湿度真实值;
可根据实际监测场所,设置告警的灵敏度;
当水浸传感器发生告警,该项状态会变红色,同时产生报警事件进行记录存储,并第一时间发出电话拨号、手机短信、邮件、声光等对外报警;
通过动态的电子地图,实时监测漏水的位置。
2.2 漏水监测

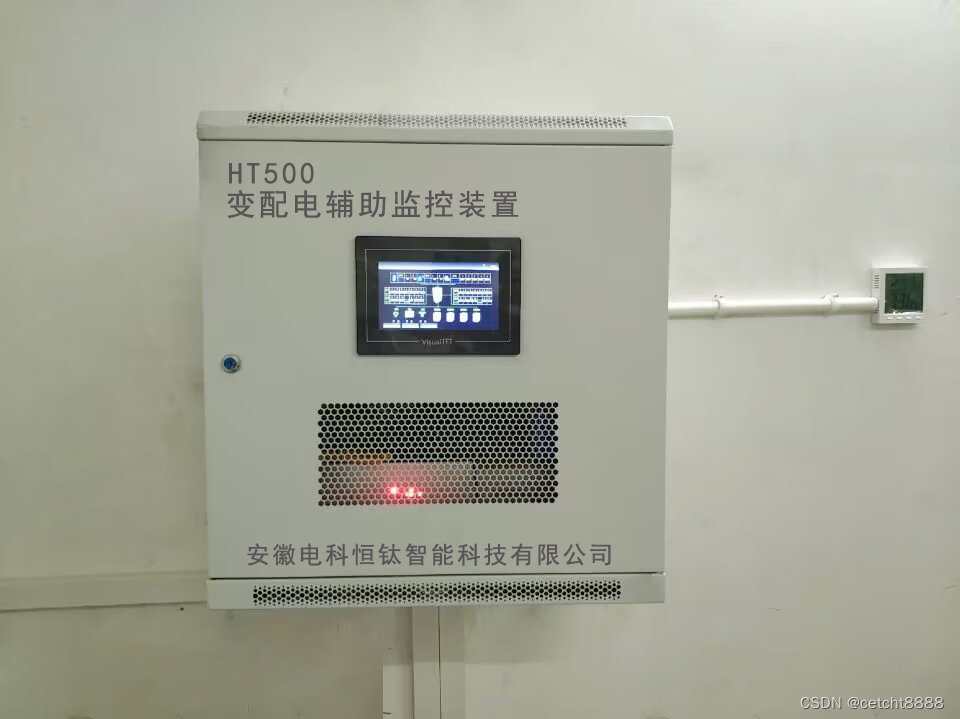

实现说明:在配电站房易漏水的空调下方或周围铺设漏水感应线,将感应线接到漏水控制器上,再将控制器的输出信号接到HT500环境监控主机。这样当漏水感应线检测到有水时,系统会立即报警并通知配电站房管理人员。
2.3 消防监测
2.3.1 监测内容
实时监测烟雾或消防主机的报警信号;
当烟雾传感器发生告警,该项状态会变红色,同时产生报警事件进行记录存储,并第一时间发出电话拨号、手机短信、邮件、声光等对外报警;
通过动态的电子地图,实时监测烟雾的报警位置。
2.3.2 监测实现
实现说明:在天花板上布置烟雾传感器,通过双绞线连接到HT500环境监控主机,或者从消防监控主机上引出一路报警信号到HT500环境监控主机,当配电站房出现火警时,系统会立即报警,通知配电站房管理人员。
2.4 红外监测
2.4.1 监测内容
实时监测人员进入房间的报警;
当红外传感器发生告警,该项状态会变红色,同时产生报警事件进行记录存储,并第一时间发出电话拨号、手机短信、邮件、声光等对外报警;
通过动态的电子地图,实时监测红外传感器具体的报警位置;
2.4.2 监测实现
实现说明:在配电站房进入门的斜对面安装红外传感器,再将红外传感器的输出信号接到HT500环境监控主机。这样当红外监测到有人进入时,系统会立即报警。通知配电站房管理人员。
2.5 门禁监测
2.5.1 监测内容
实时监测人员进出的记录;
当门禁系统监测到非法入侵或门长时间未关闭时,该项状态会变红色,同时产生报警事件进行记录存储,并第一时间发出电话拨号、手机短信、邮件、声光等对外报警;
通过动态的电子地图,实时监测门禁传感器具体的报警位置;
可增加消防联动报警模块,当消防出现火警时,门禁自动开启门。
2.5.2 监测实现
实现说明:门禁控制器可选用单门、双门、四门控制器和非接触式读卡器或指纹一体机,门禁控制器接入到局域网内的交换机上,HT500环境监控主机通过网络来读取门禁控制器内的刷卡开门记录。如:时间、刷卡者ID号、门状态。
名称 | 安装方式 | 规格 | 备注 |
智能监控系统 | 璧挂式安装/立柜式安装 | TIP3000 | |
环境数据采集单元 | 置于智能监控系统屏中 | 435mm x 245mm x 45mm | |
水浸传感器 | 电缆沟进出线处及电房进口墙壁上安装 | 供电电压:DC24V (9V~36V) | |
水泵控制 | 集水井中安装 | 结合水泵设备选择负载接触器 | |
空调控制 | 结合现场情况布置 | 通信接口:RS485 | |
除湿机监测 | 结合现场情况布置 | 结合设备选择负载接触器 | |
风机控制 | 结合现场情况布置 | 结1组负载控制,支持单相电和三相电负载; | |
照明控制 | 结合现场情况布置 | 控制回路(1回路,2回路,3回路。可双联控制) | |
新风机控制 | 结合现场情况布置 | 结合设备选择负载接触器 | |
温湿度传感器 | 在配电柜运行区正对面或背面侧进行安装 | 供电电压:DC12V; 量程:湿度 0~ 100%RH ;温度 -20~60℃ | 安装高度距离地面1.2~1.4米处 |
除湿机 | 结合现场定 | 结合现场情况选择功率 | |
烟雾传感器 | 电房顶部吸顶安装 | DC 24V(9V~35V) | 每排配电柜运行设备上部署1~3个 |
SF6、氧气双气体采集器 | 安装在配电房墙壁上,距离地面高度10~30cm处 | DC12V; 190mm×90mm×45mm | 每25~40m,配置1只〈选装) |
红外双鉴探测器 | 安装于门内侧的墙壁上 | 具有红外、微波功能 | 距离地面高度2米左右 |
云台球机 | 部署在配电柜前、后的墙璧或配电房屋顶处 | 130万像素,具红外夜视功能 | 安装高度为2.5~3米 |
网络摄像机(枪机或球机) | 正对门口的屋顶或墙体处 | 130万像素,具红外夜视功能 | 安装高度为2.5~3米 |
LED报警显示屏 | 安装在配电房门口上方,距离门框高度5~10cm处 | 结合现场情况选择 | (选装) |
门禁控制器 | 置于监控系统屏内,可独立壁挂 | DC12V;273mm×228mm×65mm | |
开门按钮 | 安装于门内距离地面1.2~1.4米处 | 86mm×86mm×25mm | |
电磁锁 | 安装于门框中间位置 | DC12V;280KG磁力镜 | |
读卡器 | 安装于门内距离地面1.2~1.4米处 | 结合现场情况选择 | |
综合监控主机 | 置于监控系统屏内 | 4T硬盘,8口 | |
UPS电源 | 置于智能监控系统屏内,蓄电池靠屏柜底部安装放置 | 5KVM/1H,5000mAH及以上 | UPS电源安装的高度在1米处左右 |
智能监控系统屏 | 宜采用标准电力屏柜,落地安装 | 2260*800*60OMM | 内置环境数据采集单元、门禁控制器及网络设备 |
电缆及附件 | / | / | |
电源电缆 | 结合现场情况布置 | RVV3*2.5 | |
通讯电缆 | 结合现场情况布置 | RVVP4*0.75 |
