25000元起的苹果Vision Pro，它里面到底长啥样？

就在刚刚，国外专业维修团队iFixit，“壕无人性”地发布了首个拆解Vision Pro的视频。

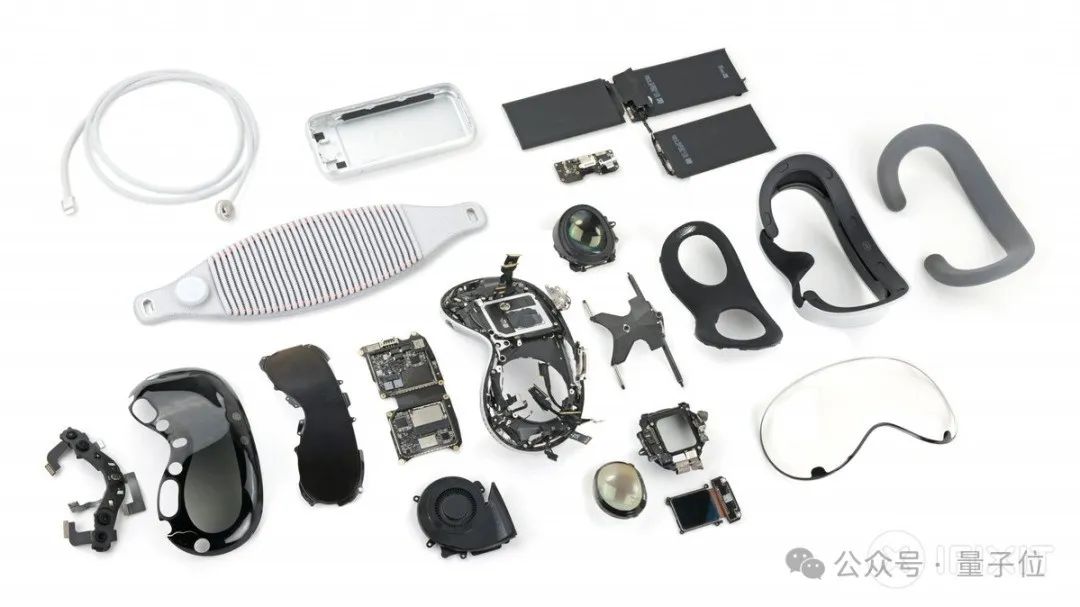

可以说，把这个号称苹果迄今为止最复杂的硬件，扒了个精光：

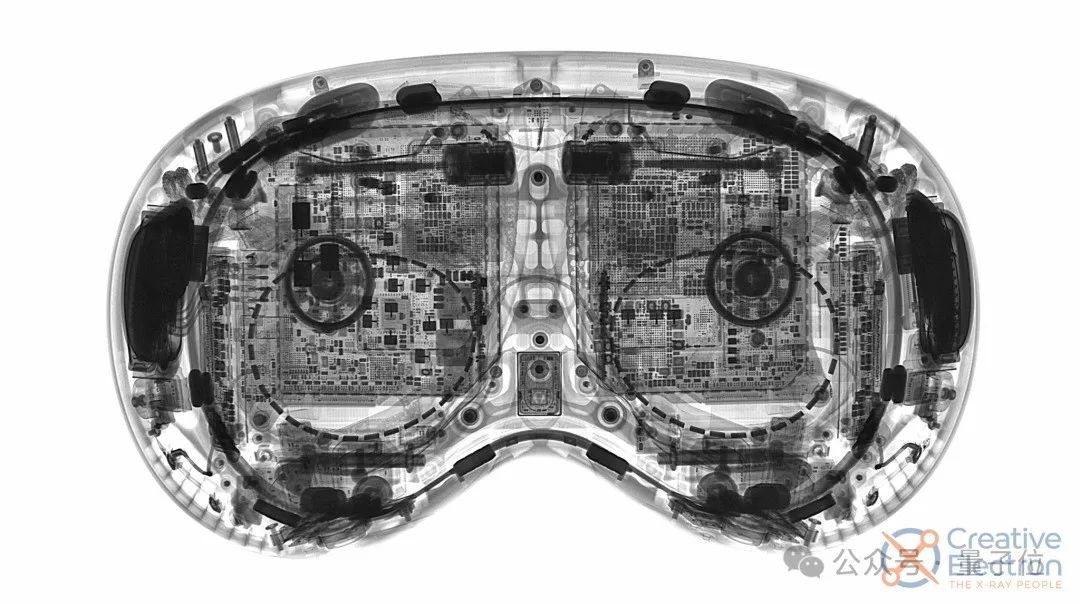

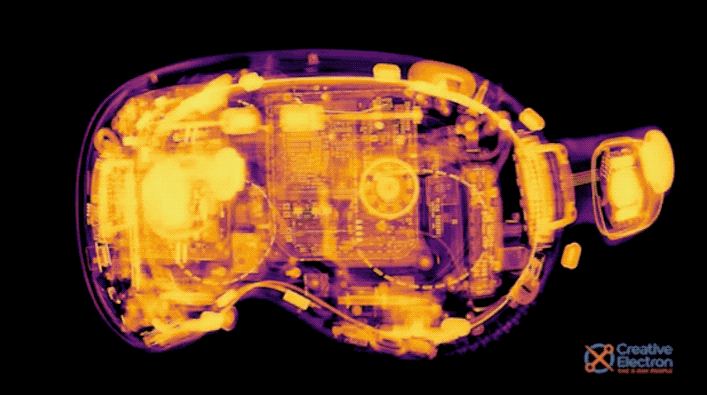

除此之外，团队还给Vision Pro拍了个“片子”：

拆解过程中，所有人也都再一次感受到了苹果对细节的极致追求，博主在视频中称：

这是我拆机11年来，最大的挑战。

那么苹果Vision Pro里面都藏了哪些黑科技，我们继续往下看。

掀开Vision Pro的“头盖骨”

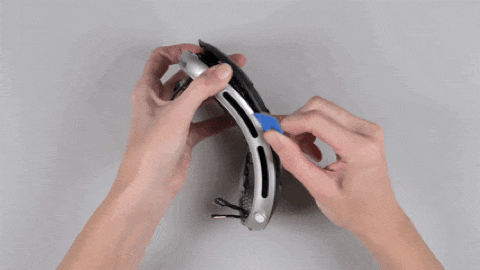

博主在把Vision Pro外部配件简单“卸货”之后，就来到了这次“首拆”的正式环节。

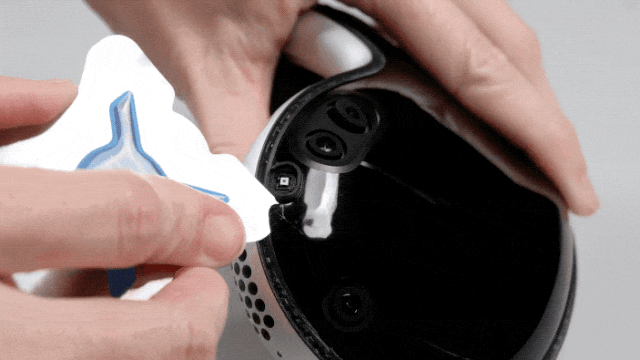

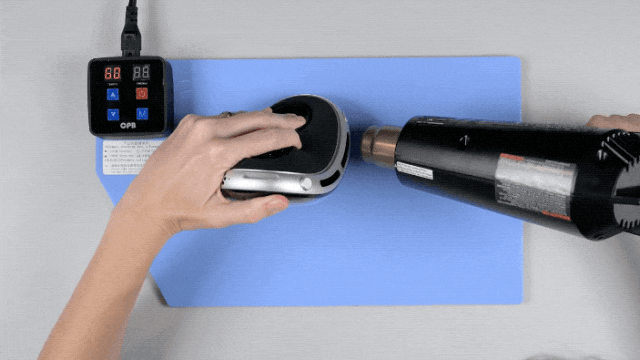

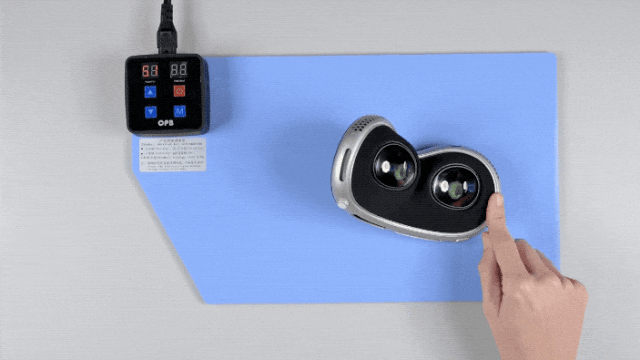

首先在加热环节，就给团队上了难度，因为如果热度过高，就会烧焦内部光密封相关的配件。

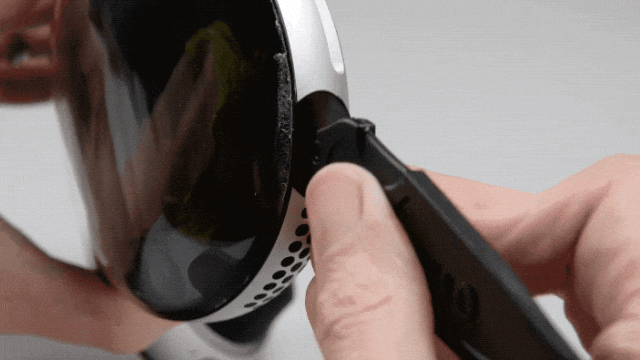

不过幸运的是，核心的显示屏并没有触及最外边的屏幕，所以iFixit团队采取了稍微暴力的方式——直接开撬！

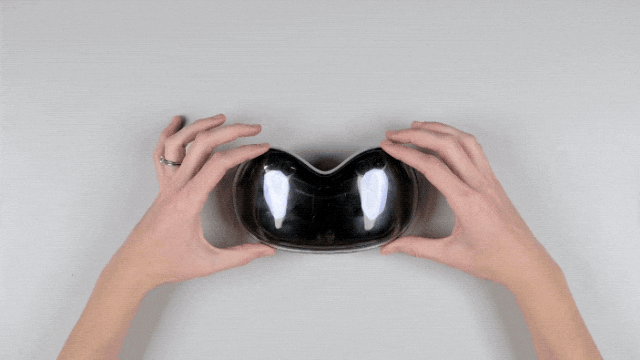

到这里，最外边的第一层屏幕就被拆下来了：

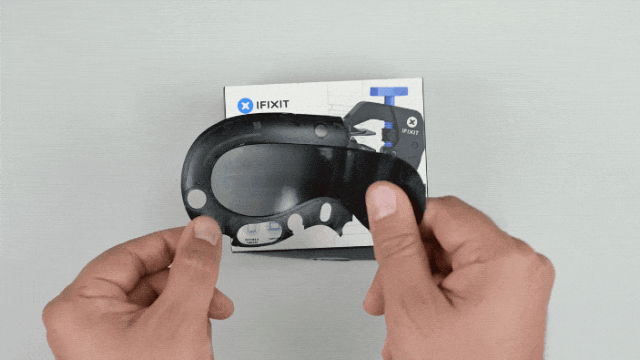

接下来，对第二层屏幕，团队采取的策略是继续暴力地拆卸：

拆到这里，团队依旧不认为这是Vision Pro的核心屏幕，博主还自嘲道：

老实说，我已经把这层屏给撬坏了。

不过拆完这两层屏之后，博主有了个意外发现。

没错，现在从外边看博主，面部的五官被挤压得更聚焦了。

对此，团队解释到：

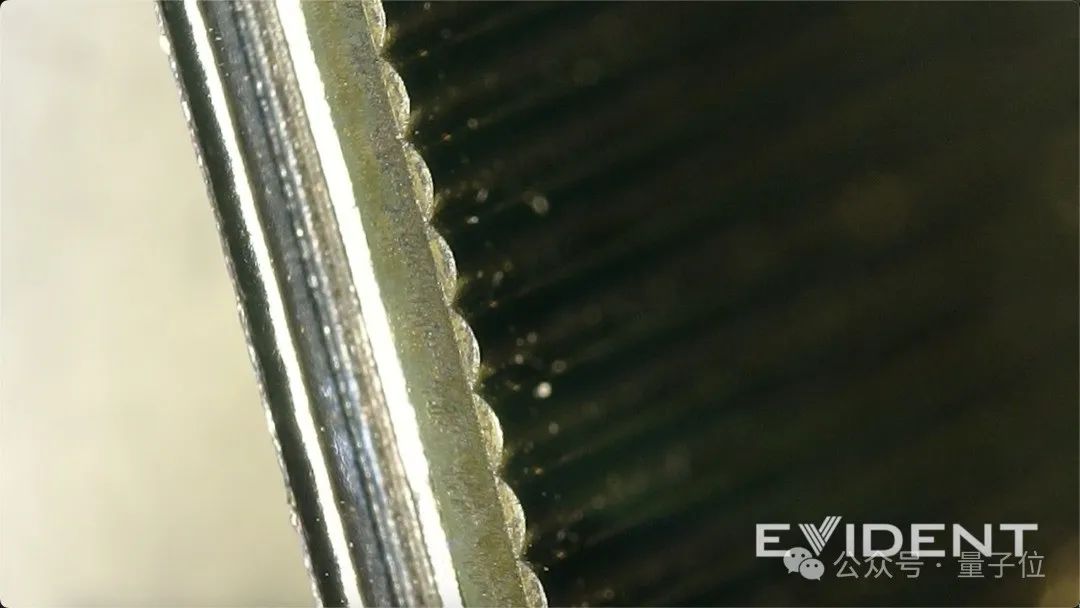

第三层屏幕上覆盖、排列着微小的拱形的结构，它们实际上是双凸透镜

这种结构的效果，其实在下面这张扑克牌的演示中可以了解一二：

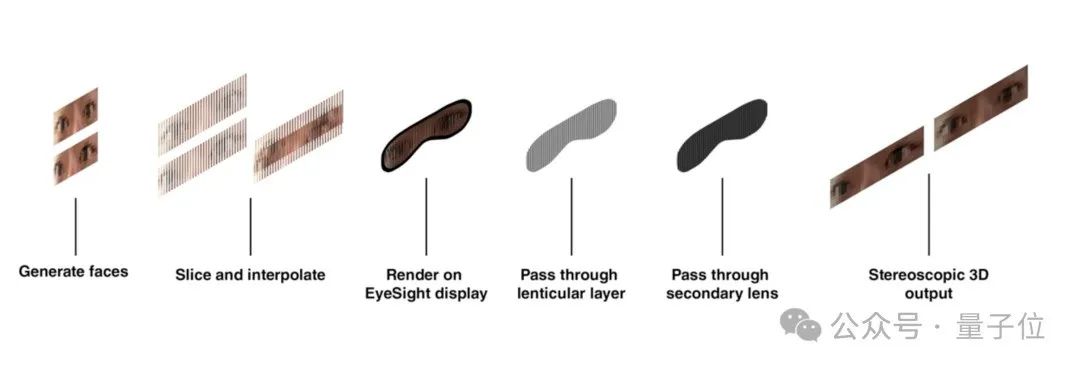

具体的原理如下所示：

这种方法还创建了一种称为立体视觉的三维效果，每只眼睛看同一物体的角度略有不同。

在把第二层屏揉一揉的情况下，可以看到除了双凸透镜之外，还有一层增亮膜；二者都是为改善视觉效果起作用。

至此，针对屏幕这块，博主有了初步结论：

被苹果称为EyeSight的显示器是Vision Pro维修上的致命弱点，因为它涉及太多元件的连接和故障点，给维修带来了很大的难度。

这一点，我们从刚才拆卸第二层屏幕时，这位老司机都能把屏幕搞碎就能看出来了。

深入到机器内部

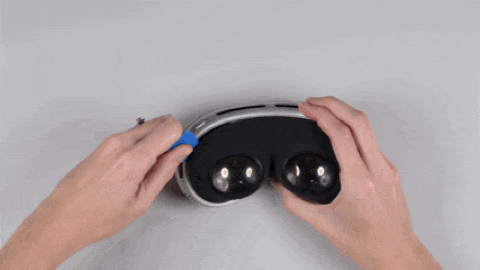

接下来，博主用工具撬开并卸下了镜片周围的织物垫圈，这个过程要十分小心以免伤到镜片。

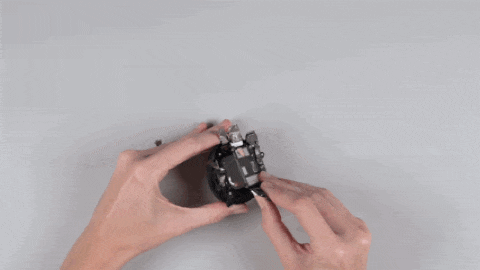

在拧开一个一个又一个钉子，拆下一组又一组排线之后，终于是见到了镜片模组的真容，两组模块直接徒手就能分开。

不得不说螺丝是真的多，拧来拧去终于被拆开，展现在面前的是一块凸透镜和传说中独家定制的OLED屏幕。

别看屏幕只有不到一张卡片大，上面密集排布着1150万像素，超过了一台超大4K电视。

屏幕的拆解到此就告一段落，接下来开拆主板！

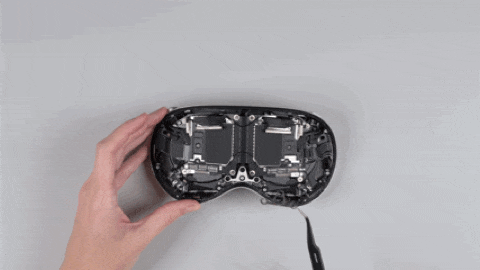

同样是热风枪吹过再用塑料片拆开，Vision Pro的核心部分终于现出了真容。

接着，博主取下了连在一块的摄像头和传感器模组。

又是拆开大量的排线和螺丝，卸下密密麻麻的元器件，主板终于来到了我们面前。

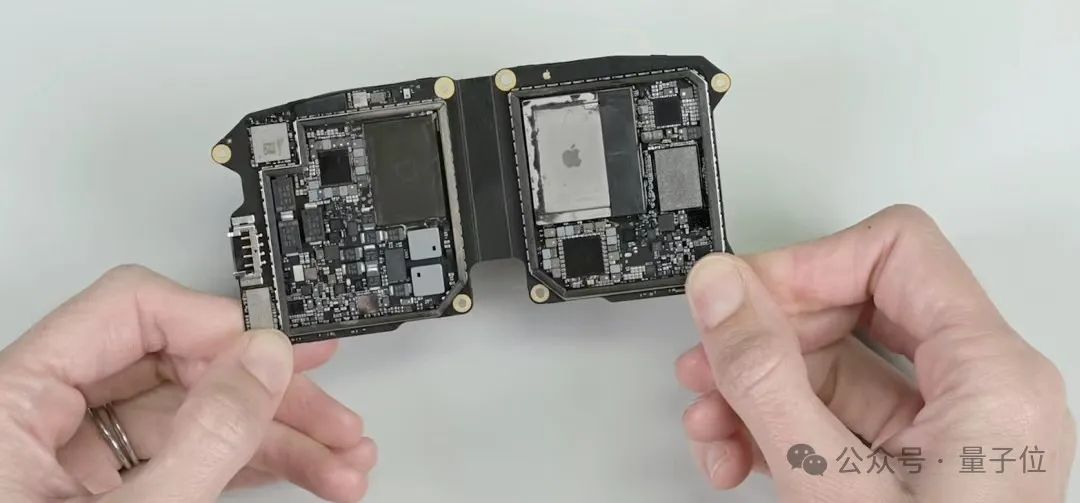

主板上包含了M2和R1芯片，可以看到硕大的苹果Logo，中间通过柔性PCB板相连。

至此，Vision Pro的“庐山真面目”就已经尽显了。

不过不吐不快的是，即使强大如苹果，还是在两万多的旗舰设备上，依然使用到了飞线。

总结一下整个拆解过程，拆排线和螺丝钉的动作占了大多数，一个消费级产品背后各个模块的组合方式之复杂，也足以让人眼花缭乱。

网友们也对苹果的工艺给出了肯定：

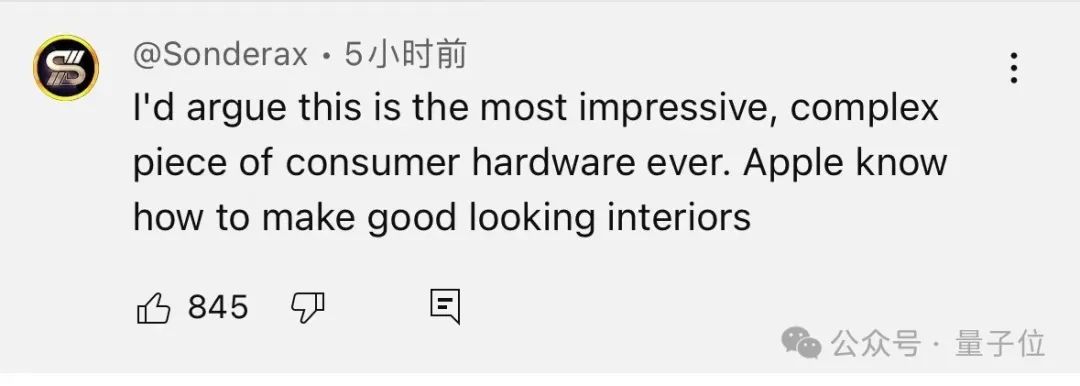

这是我见过最复杂的消费季硬件，苹果在内饰设计上真的很在行。

这是一项背后至少经历了十年的工程！

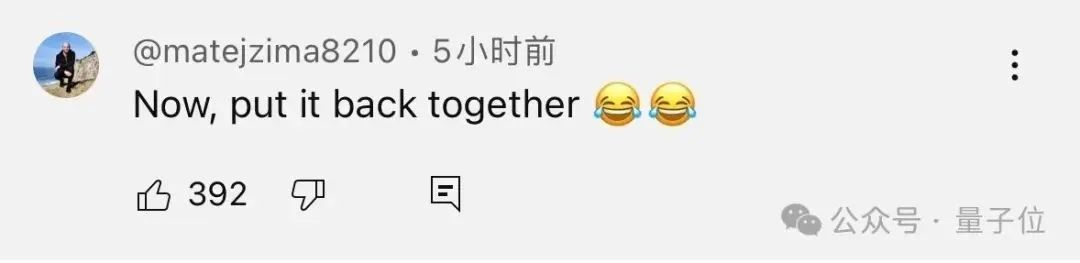

当然，也有看热闹的网友给博主除了新的难题（手动狗头）。

One More Thing

关于苹果Vision Pro的玩法，最近还有2个视频比较有意思。

第一个是如果你戴着它在地铁办公、玩耍，画风是这样的：

至于第二种新鲜玩法，是网友提出的一个概念视频，即苹果Vision Pro结合DeepFake，把男友变成梦中情郎的样子……

嗯，有点意思。

参考链接：
[1]https://www.youtube.com/watch?v=JVJPAYwY8Us
[2]https://www.theverge.com/2024/2/3/24059966/ifixit-apple-vision-pro-teardown-video
