Linksys玩多了，来看看真正的Cisco~技术帖

无线路由玩多了，玩玩有线的!
CHH里有同好者嘛？搬台cisco路由器回家，功能上绝对强大，可玩性绝对高~
一台满配的二手2621xm ￥300~400，性能20M宽带够用;性能好点的，2811二手1000多点，百兆宽带也能吃下了。


目录：
一、上网基础配置
二、优化DHCP & DNS
三、DDNS
四、ipv6隧道
五、PPPoE多拨
六、Cisco EzVPN
七、NVI NAT



一、PPPoE+NAT基础配置

基础拨号上网配置，不做累赘：

！

interfaceDialer0

  mtu 1492

  ip address negotiated

  ip nat outside

  encapsulation ppp

  ip tcp adjust-mss 1452

  dialer pool 1

  dialer idle-timeout 0

  dialer persistent

  ppp pap sent-username 【xxxxxx】password 【xxxxxx】

！

interfaceFastEthernet0/0

  no ip address

  pppoe enable group global

  pppoe-client dial-pool-number 1

！

iproute 0.0.0.0 0.0.0.0 Dialer0

！

interfaceFastEthernet0/1

  ip address 10.0.0.254 255.255.255.0

  ip nat inside

！

ipaccess-list standard NAT

  permit 10.0.0.0 0.0.0.255

!

ipnat inside source list NAT interface dialer 0 overload

！

noip dhcp conflict logging

ipdhcp excluded-address x.x.x.x

ipdhcp pool home

  network 10.0.0.0 255.255.255.0

  default-router 10.0.0.254

  dns-server 202.96.134.33 8.8.8.8

  lease 3

二、DHCP与DNS优化配置

！！！！一、通过 ppp ，从 ISP 获取 DNS 服务器地址：

interfaceDialer0

  ppp ipcp dns request accept

！

！

！

！！！！二、 DNS 代理转发：

ipdns server

！！！！启用 DNS 代理功能

！

ipdomain-lookup

ipname-server x.x.x.x

！！！！如果上面配置了从 ISP 获取 DNS 服务器地址，可以不用手工指定 DNS 服务器了

！

ipdhcp pool home

  network 10.0.0.0 255.255.255.0

  default-router 10.0.0.254

  dns-server 10.0.0.254

  ！！！！注意某些ISP的DNS服务器封杀了DNS代理，这时在路由器上就必须通过ipname-server命令手工指定可用的DNS服务器地址，例如8.8.8.8、114.114.114.114等

！

！

！

！！！！三、 DHCP 静态（固定）地址分配

ipdhcp pool HTC-One

  host 10.0.0.204 255.255.255.0

  client-identifier 01e8.99c4.997e.bc

  default-router 10.0.0.254

  dns-server 10.0.0.254

!

ipdhcp pool ZTE-V960

  host 10.0.0.211 255.255.255.0

  hardware-address 8474.2adb.00b6

  default-router 10.0.0.254

  dns-server202.96.134.33 202.96.128.86

    ！！！！注意设备绑定 ip 地址的方式有两种，一种是 client-id ，一种是 hardware-address （ MAC 地址）。如果设备的 DHCP 请求中带有 client-idoption ， ios 的 dhcp 服务器就会根据 client-id 分配固定地址，否则就根据 MAC 地址分配。

！！！！不同类型的设备或系统，有些会使用client-id有些则不用，目前我没有总结出规律，因此，可以通过debug或抓包来查看你的设备到底是使用何种方式来请求DHCP地址。

！

！

！

！！！！四、在公司用固定 IP 地址，回到家用 DHCP ，来回改动很麻烦？

interfaceFastEthernet0/1

  ip address 10.0.0.254 255.255.255.0

  ip address 10.16.5.88 255.255.255.0secondary

  ip address 192.168.107.254255.255.255.0 secondary

  ip address 38.38.38.38 255.255.255.0secondary

！！！！接口下加辅助地址解决，回到家中一样可以用公司的固定IP地址了~另外还需要在nat的acl中加入你的固定地址。

三、DDNS

ASDL 没有固定 IP 地址？通过 DDNS （动态 DNS ）解决您的烦恼

一、找一个免费的DDNS提供商（土豪当然可以用付费的），注意该DDNS提供商的更新方式需要是标准的或者是cisco ios支持的。国内知名的花生壳用的是私有的DDNS更新协议，x它妹妹。

以下以国内另一个比较大众的 DDNS 提供商 3322 为例：

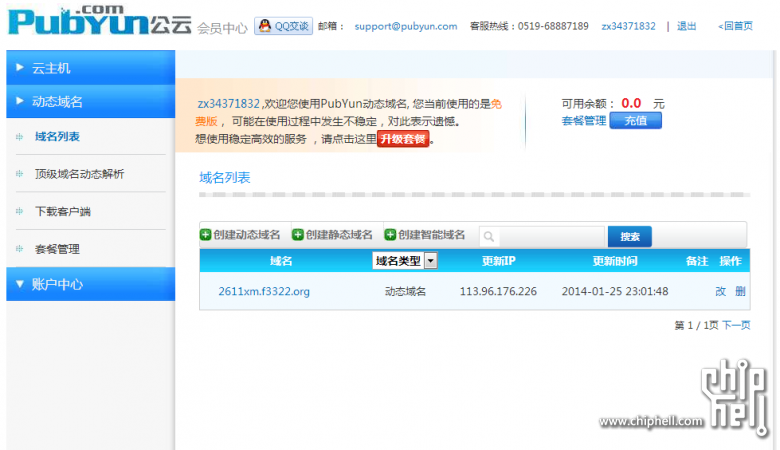

先到 3322 的官网注册账号，申请域名，免费的，详细过程不表 ~

http://www.pubyun.com/

申请完毕后，开配：

！

ipddns update method 3322

  HTTP

    add http://用户名:密码@<s>/nic/update?system=dyndns&hostname=<h>&myip=<a>

    ！！！！这一段用自己的账号密码替换，其余照打，“？”可以在按ctrl+v后输入

    interval maximum 0 0 30 0

！

interfaceDialer0

  ip ddns update hostname2611xm.f3322.org

  ip ddns update 3322 hostmembers.3322.org

此后，就可以通过域名访问 PPPoE 动态获取的地址了，公网上也可以通过域名访问内部映射出去的服务了 ~





四、ipv6隧（fan）道（qiang）

同样，先找一个免费的 IPv6 服务提供商 ~

以下以 tunnelbroker 为例，先到官网 https://tunnelbroker.net/ 注册账号，申请 IPv6 地址段，找一个延时相对低的服务器，详细过程不表 ~

IPv6 真 TM 慷慨啊，免费的服务，给了一个 /48 地址段，一个 /64 地址段，这里就比全球可用的 IPv4 地址数量不知多出多少倍了……

申请完毕后，开配：

！

ipv6unicast-routing

ipv6cef

！！！！路由器上启用 ipv6

!

interfaceTunnel1

  no ip address

  ipv6 address 2001:470:C:102C::2/64

  tunnel source Dialer0

  tunneldestination 66.220.18.42

  tunnel mode ipv6ip

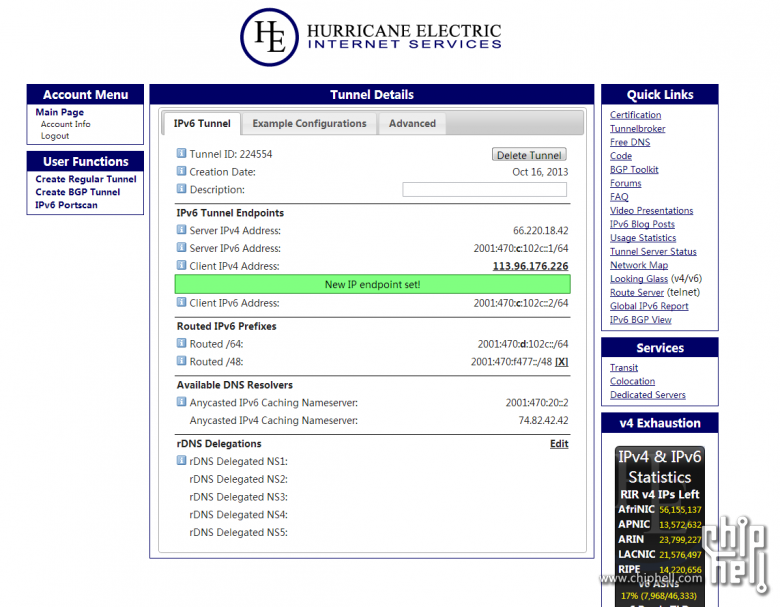

  ！！！！tunnel destination就是你申请的时候选的那个服务器，在tunnelbroker的tunnel详细信息页面中（上面截图）可见

  ！！！！ipv6 address是固定分配给你的，在tunnel详细信息页面中（上面截图）可见

!

ipv6route ::/0 Tunnel1

!

interfaceFastEthernet0/1

  ipv6 address 2001:470:F477::1/64

  ！！！！分配给你使用的地址段，随便用

  ipv6 address FE80::1 link-local

  ipv6 dhcp server dhcpv6

  ！！！！在接口上启用DHCPv6服务，否则光靠ND（默认启用的），客户端只可以获取到ipv6地址

  ipv6 nd other-config-flag

  ！！！！告知客户端可以从DHCPv6服务器获取其他信息

!

ipv6dhcp pool dhcpv6

  dns-server 2001:470:20::2

  ！！！！ipv6的DNS服务器使用服务商提供的，在tunnel详细信息页面中（上面截图）可见

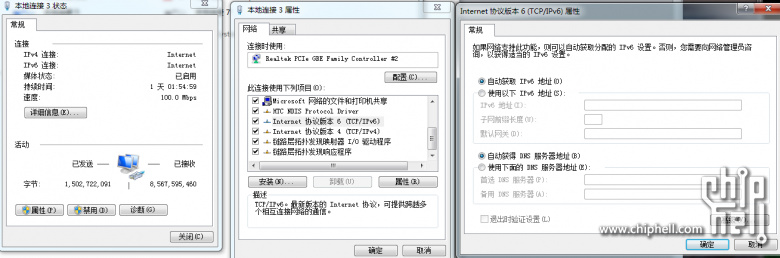

Windows 配置，傻瓜式的，将 ipv6 的勾勾上就行，全自动获取

能上有土鳖了 ~

五、PPPoE双拨（n拨），在某些ips没有限制的地区，实现带宽最多翻n倍的效果

!

interfaceFastEthernet0/0

  pppoe enable group global

  pppoe-client dial-pool-number 1

  pppoe-clientdial-pool-number 2

！！！！物理接口多关联一个 dial-pool （要 n 拨就关联 n 个）

！

interfaceDialer0

  mtu 1492

  ip address negotiated

  ip nat outside

  encapsulation ppp

  ip tcp adjust-mss 1452

  dialer pool 1

  dialer idle-timeout 0

  dialer persistent

  ppp pap sent-username 【xxxxxx】password 【xxxxxx】

！

interfaceDialer2

  mtu 1492

  ip address negotiated

  ip nat outside

  encapsulation ppp

  ip tcp adjust-mss 1452

  dialer pool 2

  ！！！！关联另一个dial-pool，其余配置和第一个dial口一样

  dialer idle-timeout 0

  dialer persistent

  ppp pap sent-username 【xxxxxx】password 【xxxxxx】

！

interfaceFastEthernet0/1

  ip address 10.0.0.254 255.255.255.0

  ip nat inside

！

iproute 0.0.0.0 0.0.0.0 Dialer0

iproute 0.0.0.0 0.0.0.0 Dialer2

！双默认路由负载均衡

！

ipaccess-list standard NAT

  permit 10.0.0.0 0.0.0.255

!

ipnat inside source route-map nat0 interface Dialer0 overload

ipnat inside source route-map nat2 interface Dialer2 overload

!!!! 多出口 NAT 配置

!

route-mapnat2 permit 10

  match ip address NAT

  match interface Dialer2

!

route-mapnat0 permit 10

  match ip address NAT

  match interface Dialer0

！

ipnat inside source route-map nat0 interface Dialer0 overload

ipnat inside source route-map nat2 interface Dialer2 overload

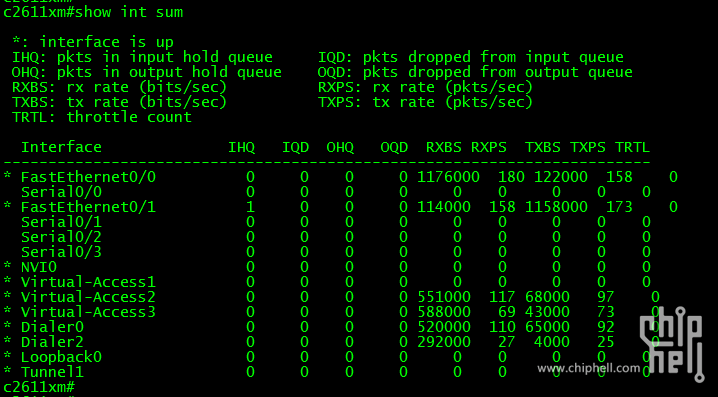

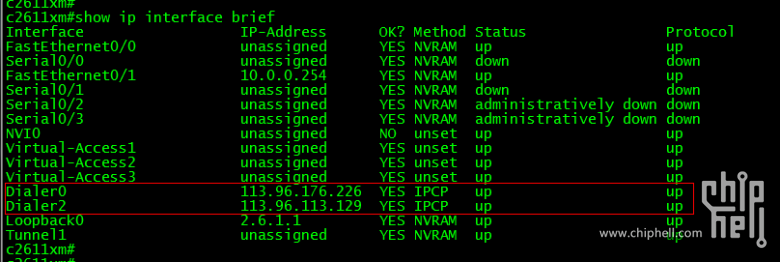

两个 Dial 接口都有数据流通

六、Cisco ezvpn，随时连接回家

!

cryptoisakmp policy 10

  encr 3des

  authentication pre-share

  group 2

!

cryptoisakmp client configuration group home

  key 【xxxxxx】

  pool ezvpn

  acl ezvpn-home

  save-password

！

iplocal pool ezvpn 192.168.38.1 192.168.38.15

！

ipaccess-list extended ezvpn-home

  permit ip 10.0.0.0 0.0.0.255 any

  permit ip host 2.6.1.1 any

！！！！隧道分割列表，定义访问哪里要跑vpn

！

cryptoisakmp profile ezvpn

  match identity group home

  client authentication list ezvpn

  isakmp authorization list ezvpn

  client configuration address respond

!

aaaauthentication login ezvpn local

aaaauthorization network ezvpn local

！

username 【 xxxxxx 】 password  【 xxxxxx 】

！

cryptoipsec transform-set ezvpn esp-3des esp-md5-hmac

!

cryptodynamic-map ezvpn 10

  set transform-set ezvpn

  set isakmp-profile ezvpn

  reverse-route

!

cryptomap ipsec-vpn 10 ipsec-isakmp dynamic ezvpn

!

interfaceDialer0

  crypto map ipsec-vpn

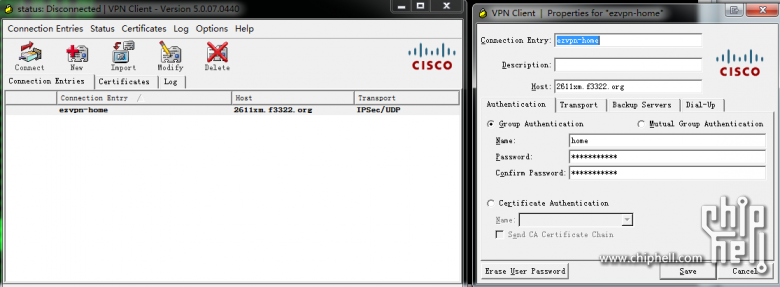

windows配置：

客户端网上可下，有 64bit 和 32bit 的

Host 里写 vpn 服务器的地址，动态地址的可以使用 DDNS 申请的域名 ~

Name 一定要和 isakmpprofile 里的 group 对应

七、使用基于NVI的NAT  —— 实现内网用户使用“服务器映射出去的公网 IP 地址”访问内部设备

将内网的设备映射出公网了，却发现在内网不能用公网的ip地址访问你的设备？传统方法可以通过代理dns方式让内网用户通过域名访问解决，这里通过NVI的NAT实现，适应性更广，不管是公网地址和域名都行！

!

interfaceFastEthernet0/1

       ip nat enable

!

interfaceDialer0

       ip nat enable

！

ipaccess-list standard NAT

  permit 10.0.0.0 0.0.0.255

!

ip nat source list NAT interface dialer 0 overload

！！！！内网设备上网，注意没有“ inside ”关键字了

！

eventmanager applet nvi

  ！！！！由于某些 ios 要在 dialer 口 up 后配置 NVINAT 才能生效，因此使用 EEM 解决。如果使用的 ios 没有这个“ bug ”，只需要下面 action3 那条 NAT 语句即可，就不需要 EEM 了

  event syslog pattern "InterfaceVirtual-Access2, changed state to up"

  action 1 cli command"enable"

  action 2 cli command "conft"

  action 3 cli command "ip natsource static tcp 10.0.0.253 80 interface dialer0 80"

   ！！！！自行修改要映射出公网的地址与端口

未完，不知道还会不会续：

一、比任何家用路由器都强大的 QoS 功能

二、不但是路由器，还是防火墙： Cisco IOS Zone-Base Firewall

三、上网行为管理：全自动的 NBAR ，还有更强大 FPM ， FPM 可以匹配数据包中每一个 bit ，手工打造最强大的上网行为过滤器 ~

其它更有爱的功能待大家补充
