电缆线径计算

电缆截面积计算：

公式：S=P*L/(cosΘ*d*k),

其中S-截面积，平方毫米；P-功率，千瓦；L-负荷矩长度,米；cosΘ-功率因数，0.85/0.9常数；d-电压降，5%；k-电压折损系数，常数。

电压折损系数：三相铝合金电缆-46.3，三相铜芯电缆-77，单相铝合金电缆-7.75，单相铜芯电缆-12.8。

电压降：规范中一般为7%/10%，实际计算中取值5%。

不同线路情况：

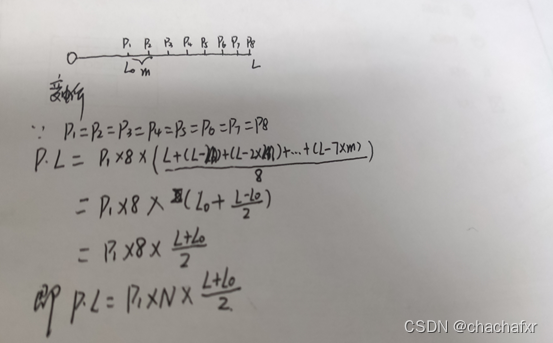

• 等距等功率

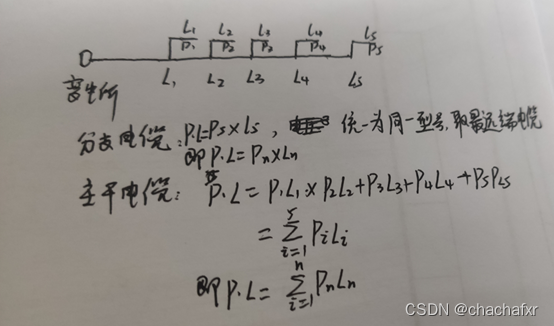

•  不等距不等功率

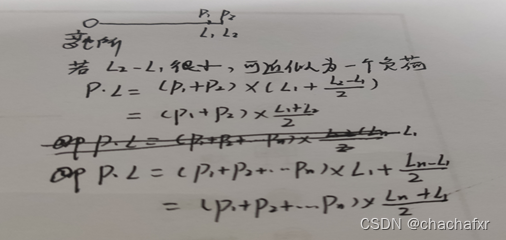

• 负荷较近



对于380V的用电设备，间隔在30-40m范围内可等效为一个设备

• 干线电缆与分支电缆



       一般，主干电缆的电压降取3%，分支电缆的电压降取2%；对于需要节省成本的情况下，主干电缆的电压降可取4%，分支电缆的电压降可取1%，即电压降的具体数值可以根据实际情况进行调整，满足分支电缆与主干电缆的电压降之和5%即可

       对于以上的线路情况，单相和三相电缆的负荷矩（P*L）计算方式一样。

       根据公式计算出的电缆线径不是完全符合实际情况的电缆截面积，因为除了需要考虑压降还需要考虑电缆的载流量。根据电缆需承载的功率和电压，查阅《建筑电气常用数据》可知，例如，对于额定功率为37KW,电压为380V的风机，要满足电缆载流量，至少需要35平方毫米的铜芯线径；当风机的额定功率为15kw时，最小铜芯线径应为10平方毫米；当风机的额定功率为22kw时，最小铜芯线径应为16平方毫米；当风机的额定功率为55kw时，最小铜芯线径应为70平方毫米。

注意：变电所出来的电压不是0.38KV，实际上是0.4KV，也就是其电压来源就考虑了电缆压降的问题
