android wifi的整体架构以及架构下的模块细分

一、 概要

  还记得刚开始接触android wifi的时候，由于上一任离职很快，只留下了一周的时间来给我做这个模块的对接，一周的时间能把一些文件交接好就已经是万事大吉，何谈wifi具体的功能如何去实现。
  所以，在刚开始进入到android wifi学习的时候，一脸懵逼，代码我该从哪里开始看起，我该从什么地方去了解这些知识点。

  这里我将以一个过来人的身份来给大家阐述andriod wifi这个模块的相关内容。

二、 整体架构

  首先，我们在学习一个模块时，不能一开始就去坑代码，要先以宏观俯视的角度来查看这个模块，不然我们两眼一抹黑，就进入到代码的时候，发现这里不懂哪里也不懂，只有先了解事务的一个宏观情况，然后再到代码里面去深挖才能慢慢对模块真正掌握。

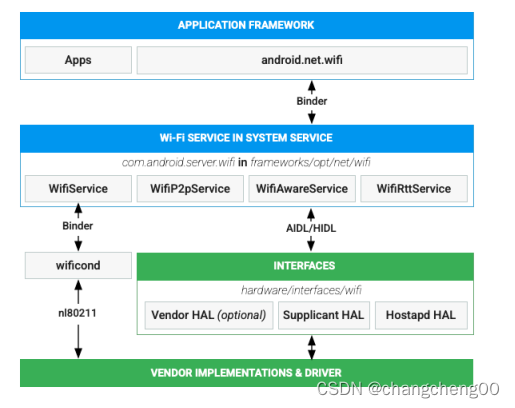

先贴上android的wifi架构图，然后再慢慢细品

  如上是GOOGLE官方给wifi功能做的一个基本数据流向的框架，如果要细分其中的功能模块，其实关于wifi 感知(WifiAware)和wifi 往返时间 (WifiRtt)功能，是分别从android8 和9 分别引入的，且后者是为了增强前者而开发出来的功能。

  这两个功能可以看成是一个功能wifi感知，该功能支持设备可以直接使用感知协议发现其他设备、与其他设备互连，以及将覆盖范围扩展到其他设备（wifi RTT），而无需链接到互联网或移动网络。此功能支持在断开网络的情况下，在可信设备与应用之间轻松共享高吞吐量数据。

这两个功能本文就不细讲，只做一个简单的功能介绍。

  其实在google官方的这个图里面，并不能很好的体现整个wifi提供的架构，他是根据他android和hal的架构做了一个简单的框架图。
补充一点小知识，wifi 感知和wifi p2p技术的区别:

• wifi 感知可以在设备发现阶段在设备之间发送数据(255个bytes)，并且在需要时可以打开设备之间的链接以发送更大的数据量；
• wifi P2P必须执行身份认证后，建立起套接字后，才能在设备之间发送数据。

三、 wifi 模块细分

wifi整体功能分为三个功能模块：

1. AP(Acess Point)也就是热点模式，相当于家里路由器，但是一般在wifi的功能模块里面我们叫他热点或者host ap。
2. STA（Station）也就是路由模式，也就相当于手机，作为一个去连接热点的设备，一般手机开启wifi时，默认就是这个模式。
3. P2P（point to point）也就是wifi直连模式，这个功能用的最多的是手机投屏功能，一般android手机使用的miracast进行投屏。

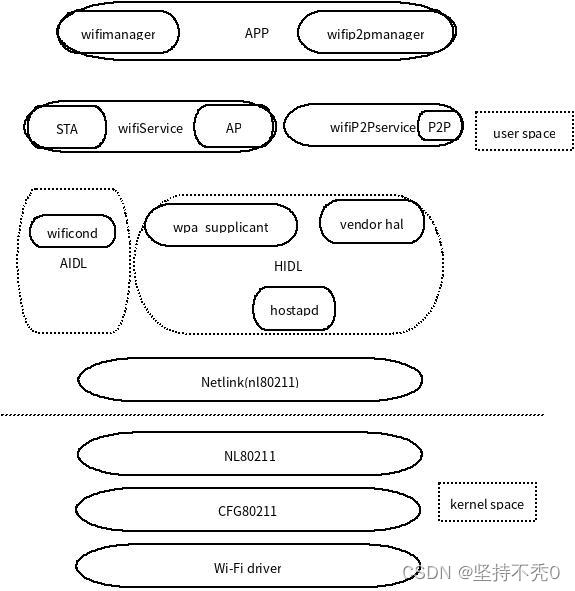

如下是划分几个常用功能模块细分后的wifi功能框架图。

  以上，三个板块就是wifi的功能具体划分，至于前面所说的wifi感知和wifi RTT这些功能不是重点功能，如需了解请自行查看相关资料，这里不做重点介绍。下面就图示内容做一个简单模块介绍。

• 最上层是APP应用层，会wifimanager会直接暴露相关接口给到app去使用，当然如果要使用p2p功能需要对应wifip2pmanager的接口。
• framework层，manager下来就是各个具体功能的serivce了，wifiserviceImpl.java就是管理AP和STA两种模式，wifiP2PserivceImpl.java就是管理wifi直连功能的。
• 再下来就是wificond、HIDL和HAL层，这层东西有点多分开细讲：
  • wifi驱动在安装后，会向network那边注册生成一个iface节点，节点会在HAL层被扫描到，并保存在HAL的list里面。
  • 上层APP在开启wifi（STA）或AP或P2P功能时，会通过HIDL的service去对接HAL，这里的HAL和HIDL是使用callback的方式解耦的，HAL又各个vendor提供，HIDL是统一的，但在编译时，会把这两块编译成一个bin去执行。
  • Wificond的作用是用来做扫描和AP的启动用，这个组件是通过AIDL的方式连接到framework的，在wifi（STA）打开后，会自动去scan周围是否有可用AP可用接入，并且将结果返回给到framework层。
• hostapd，这个组件主要是用于AP热点使用的的组件，负责控制管理外来STA连接和认证。
• Wpa_supplicant，这个组件是进行身份认证的中间件实现安全保护的，由HIDL直接调用Wpa_supplicant的接口，wifi发起连接，认证和结果返回都需要经过这里进行校验，在手机里面体现在于选WPA/WPA3等身份认证选项，就是这个模块的工作。（WPA是一个独立的单独的进程，且有且仅有一个主线程在驱动工作，该进程是基于event驱动来进行的，很有编程学习价值）
• netlink，这个组件是直接通过socket套接字与内核进行通讯，使用AF_INIT的方式做为对接kernel的Netlink，通过对应cmd结构体进行发送数据到kernel，由net模块调用NL80211驱动的回调，经过CFG80211然后传递给注册过来的wifi驱动模块。

四、 小结

  以上便是本文的内容，主要介绍wifi总体的架构，后面会再出几期文章来讲述每个模块的具体的实现。如有错误还请指正，感谢！！
