TOS 和DSCP

背景

IPv4报文中有三种承载QoS优先级标签的方式，分别为基于二层的CoS字段（IEEE802.1p）的优先级、基于IP层的IP优先级（IP Precedence）字段ToS优先级和基于IP层的DSCP（Differentiated Services Codepoint）字段优先级。

各种标记IP包的技术实际上有相通之处，只是标准不同而已，简单来说：

IP precedence 使用前3bit；ToS使用4-7 bit, 最后一位备用；

DSCP 使用0-5bit, 最后两位备用。

ipv4头

TOS

ToS (Type of Service)

Precedence(3)

ToS(4)

Unused(1)

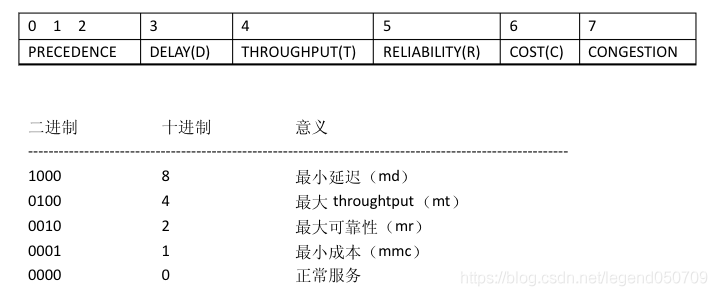

4bit的TOS分别代表：最小时延、最大吞吐量、最高可靠性和最小费用。4bit中最多只能置其中1bit。如果所有4bit均为0，那么就意味着是一般服务。

DSCP

在网络中实际部署的时候这8个优先级是远远不够的，于是在RFC 2474中又对TOS进行了重新的定义。把前六位定义成DSCP，后两位保留。

Differentiated Services Code Point(DSCP, RFC-2474)

0 1 2 3 4 5 6 7
+---+---+---+---+---+---+---+---+
| DSCP | CU |
DSCP: differentiated services codepoin
CU: currently unused

由于DSCP和IP PRECEDENCE是共存的，于是存在了一些兼容性的问题，DSCP的可读性比较差，比如DSCP 43我们并不知道对应着IP PRECEDENCE的什么取值，于是就把DSCP进行了进一步的分类。

Class Selector(3)

Drop Precedence(3)

ECN(2)

DSCP优先级值有64个（0-63），0优先级最低，63优先级最高。事实上DSCP字段是IP优先级字段的超集，DSCP字段的定义向后与IP优先级字段兼容。

目前定义的DSCP有：

• 默认的DSCP，值为0；

• 类选择器DSCP，定义为向后与IP优先级兼容，值为（8，16，24，32，40，48，56）；

• 加速转发（EF），一般用于低延迟的服务，推荐值为46（101110）；

• 确定转发（AF），定义了4个服务等级，每个服务等级有3个下降过程，因此使用了12个DSCP值（（10，12，14），（18，20，22），（26，28，30），（34，36，38））

类别选择代码（Class Selector Codepoints，CS）

最高3比特为级别／类别选择代码（Class Selector Codepoints，CS），其意义和IPv4报头中IP优先级的定义是相同的，CS0 ～ CS7的级别相等于IP优先级0 ～ 7。

CS的DSCP后三位为0，也就是说CS仍然沿用了IP PRECEDENCE；只不过CS定义的DSCP=IP PRECEDENCE*8，比如CS6=6*8=48，CS7=7*8=56；

保证转发（Assured Forwarding, AF）

由RFC2597对CS1~CS4进行进一步定义，它使用第3和第4比特做丢弃优先级标志。

01－低丢弃优先级；

10－中丢弃优先级；

11－高丢弃优先级。

这样，在同一类数据中，又根据被丢弃的可能性划分出3档。

下表列出了AF服务等级及其对应的DSCP值：

AF的定义为数据分类提供了方便，比如，运营商可以向用户提供4种服务协约（SLA）：白金，金，银，铜，并为每一种服务的数据分配一定的带宽。当然，不同服务的收费标准也是不同的。

为了迅速的和10进制转换，可以用如下方法，先把10进制数值除8得到的整数就是AF值，余数换算成二进制看前两位就是丢弃优先级。

无阻碍/加速转发（Expedited Forwarding, EF）

由RFC2598定义，也可以看作为IP PRECEDENCE为5，是一个比较高的优先级。DSCP值为46 (二级制为101110)。EF服务适用于低丢包率，低延迟，低抖动及保证带宽的业务，如VOIP。

但是RFC并没有定义为什么EF的取值为46。

常用DSCP值

在配置命令中，既可以使用十进制数值，也可以使用二进制数值，还可以使用名称。例如，28, 011100, AF32三个写法意义相同。
