vxworks网络分析------基础分析

注：推荐看<<TCP/IP详解 卷1：协议>>第一章的概述

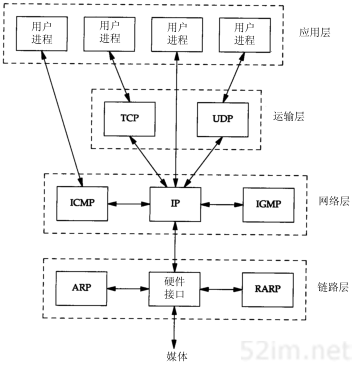

TCP/IP网络协议栈基础介绍

应用层
传输层	主要包括TCP和UDP
网络层	进行逻辑地址寻址,实现不同网络之间的路径选择 控制子网络的运行 协议:IP,ICMP,IGMP,ARP,RARP等
网络接口层	(数据链路层和物理层 IEEE802.2-802.11) 设备驱动等

网络层提供点到点的服务，传输层提供端到端的服务。

主要代码

geiEndIntHandle--->geiEndRxHandle--->
END_RCV_RTN_CALL--->muxReceive--->
endEtherPacketDataGet[获取包数据] --->
pProto->rr.endRcv--->ipcom_drv_eth_recv_end--->
ipcom_pkt_input

网络数据在接收或发送时的数据流动情况：如图1

图1

在收发网络数据时，在每一层的数据头格式如图2所示：

每一层对应的代码如下：

网络接口层：

ipnet_eth.c和网卡的驱动代码

网络层：

ipnet_ip4.c（IPv4）和ipnet_ip6.c（IPv6）

ipnet_icmp6.c（IPv4的icmp和igmp协议被整合到了ipnet_ip4.c中）

传输层：

ipnet_udp.c（UDP）

iptcp.c（TCP）

应用层：

ipcom_telnet.c等

扩展

在vxworks中还增加了一个end层，mux层

muxLib - MUX 网络接口库

常用函数

muxLibInit( ) - 初始化 MUX 的全局状态
muxBind( ) - 在网络服务和 END 之间创建绑定
muxSend( ) - 在网络接口上发送数据包
muxPollSend( ) - 在网络接口上发送数据包
muxPollReceive( ) - 轮询来自设备驱动程序的数据包
muxLinkHeaderCreate( ) - 将链路级标头附加到数据包
muxAddressForm( ) - 形成具有链路层地址的帧
muxPacketDataGet( ) - 解析数据包中的链路标头信息
muxPacketAddrGet( ) -从数据包中获取地址信息
endFirstUnitFind() - 找到命名设备的第一个单元
muxDevExists( ) - 查看设备是否已经加载到 MUX（不推荐）
muxTkDrvCheck( ) - 检查设备是 NPT 还是 END 接口

描述

该库提供了定义 MUX 接口的例程，这是一种处理数据链路层和网络协议层之间通信的工具。使用 MUX，VxWorks 网络堆栈将数据链路层和网络层解耦。因此，驱动程序和服务不再需要了解彼此的内部结构。因此，网络驱动程序和网络服务几乎是相互独立的。这种独立性使得添加新的驱动程序或服务变得更加容易。例如，如果您添加新的基于 MUX 的“END”驱动程序，则所有现有的基于 MUX 的服务都可以使用新驱动程序。同样，如果您添加新的基于 MUX 的服务，任何现有的 END 都可以使用 MUX 访问新服务。

要使用此功能，请包含以下组件：INCLUDE_MUX

endLib - 基于 END 的驱动程序的支持库

常用函数

endPoolCreate( ) - 为 END 驱动程序创建缓冲池
endPoolJumboCreate( ) - 为 END 驱动程序创建巨型缓冲池
endPoolDestroy( ) - 销毁使用 endPoolCreate( ) 创建的池

endPoolTupleGet ( ) - 为 END 驱动程序分配 mBlk 元组
endPoolTupleFree ( ) - 为 END 驱动程序释放一个 mBlk 元组
endMcacheGet( ) - 从 mBlk 回收缓存中分配一个 mBlk 元组
endMcachePut( ) - 在 mBlk 回收缓存中存储一​​个 mBlk 元组
endMcacheFlush( ) - 从 mBlk 回收缓存中刷新所有元组

描述

该库包含 END 样式网络驱动程序的支持例程。这些例程对所有 END 风格的驱动程序都是通用的。专门的例程应该只出现在驱动程序本身中。所有类型的驱动程序（END2、END、NPT）共享的例程都可以在 endCommon 中找到。

要使用此功能，请包含以下组件： INCLUDE_END
