vLevel = floor[F d(uv)/dx, d(uv)/dy) +Random(-0.25,0.25)]

SVT存在硬盘上，RVT当看到的时候生成/渲染。

应用：做NPR的时候在PS里调贴图的颜色信息，可以把图像模式从8位改成更高位数以获得更丰富的灰度信息

颜色编码

r.VT.Flush 强制刷新虚拟纹理缓存

r.VT.Borders.1

stat virtualtexturing

RuntimeVirtualTextureVolume相机，

RuntimeVirtualTexture底片

Virtual Texture

Why：

均一化内存占用

what：

用page table按显示块加载

虚拟纹理主要用于减少大规模纹理资源（例如超高分辨率纹理或大型开放世界场景纹理）对显存的占用。在传统纹理处理中，如果场景需要加载多个高分辨率纹理，可能会快速耗尽显存资源。而虚拟纹理可以分割纹理资源，只把当前帧可见范围内的纹理数据加载到显存里，而非整张纹理图。

这种技术通常使用“按需加载”机制：把纹理拆散成一个个tile（上图灰色部分）打散，放在物理内存中的不同位置（图右下角），并根据当前相机位置决定哪些页面需要加载，避免了显存的过度消耗。虚拟纹理系统在后台动态地管理这些页面，类似于一种纹理的“流式传输”，让开发者在不损失视觉质量的情况下使用超高分辨率纹理。

how:

引擎中开启Virtual Texture support

project setting中启用Virtual Texture support

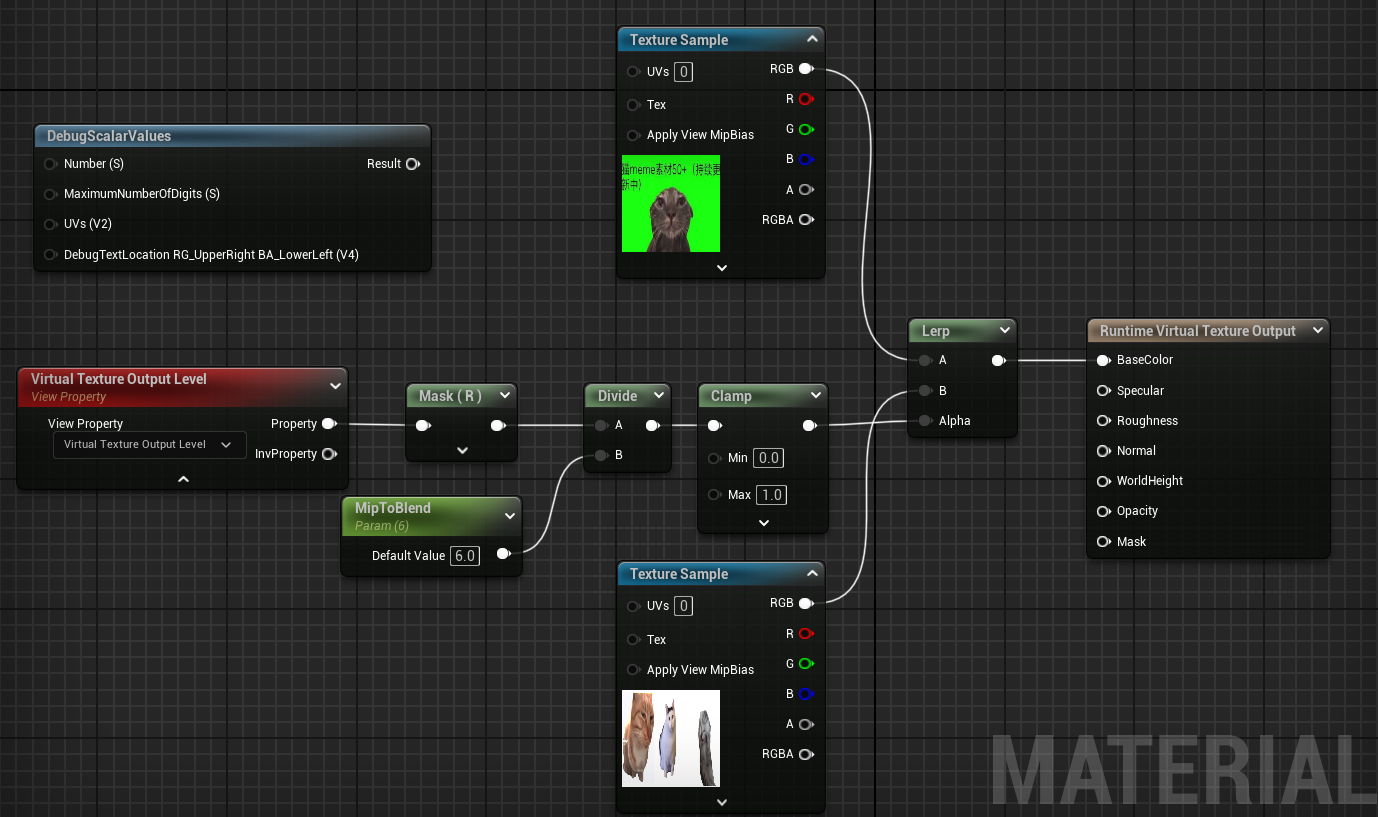

采样方式:通过Shader修改

（mip之间的过渡）

传统纹理采样是通过硬件支持的，是通过硬件处理两个mip之间的差值返回给mip

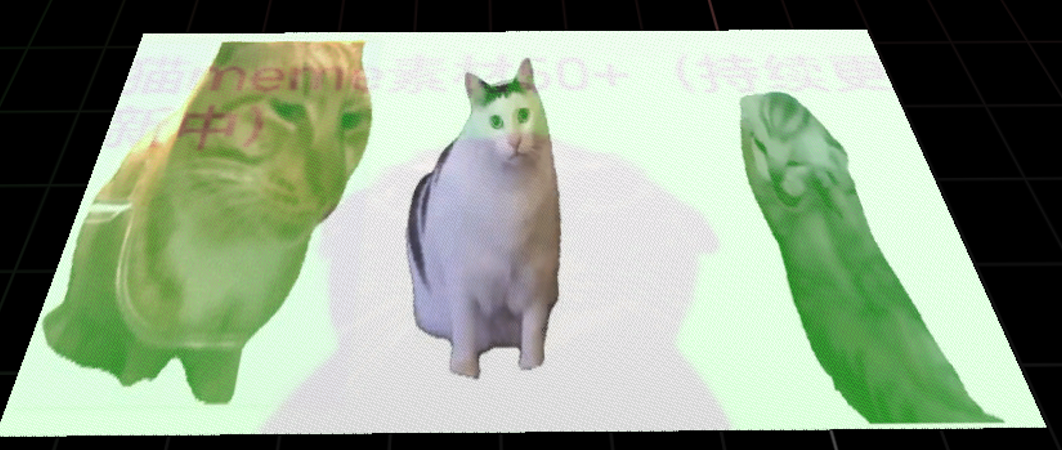

虚拟纹理采样只能通过shader的修改，把两个数据都采样出来，然后在shader里做lerp就需要两倍的物理内存采样开销。(tricky的方法，在实际的采样数值上加二维的偏移（有一些帧采样mip2，有一些帧采样mip3），然后再通过TAA（时域抗锯齿）把mip2 mip3混合到一起，从而达到三线性效果。)

vLevel = floor[F d(uv)/dx, d(uv)/dy) +Random(-0.25,0.25)]

表达式的分解

vLevel = floor[...]：vLevel表示生成的层级值，这个值取整（向下取整），确保选择的是一个特定的整数层级。

d(uv)/dx, d(uv)/dy：d(uv)/dx和d(uv)/dy是关于UV坐标的偏导数，表示当前片元（像素）在X和Y方向上UV坐标的变化率。在纹理采样中，这些偏导数通常用于估算片元在不同区域内的细节变化情况。较大的UV变化率通常意味着需要较低的MIP层级（即较模糊的纹理），而较小的变化率可能意味着需要更高的MIP层级（即更清晰的纹理）。

Random(-0.25, 0.25)：Random(-0.25, 0.25)是一个在-0.25到0.25之间的随机值，用于添加一定的随机噪声，避免纹理层级选择过于规则。这种噪声通常用于消除因采样而出现的视觉伪影（如莫尔条纹）。

floor[...]：整个表达式的结果通过floor函数向下取整，以获得一个离散的层级值。这样可以用这个值来选择特定的MIP纹理层级。

Setup

新建底片

runtime virtual texture volume相当于相机，runtime virtual texture相当于底片，底片可以存储本身的shader信息和相机的投影信息两种信息。

编辑器可以实时更新，但是游戏里是不能实时更新的，因为它是个Cache

用途

cache复杂材质
地形上很多东西 decal模型混合开销非常大把所有东西拍成一张贴图，减少tiling重复性增加细节
物体之间材质的交互拍材质的变化采样到变化，让物体之间的材质有相关性

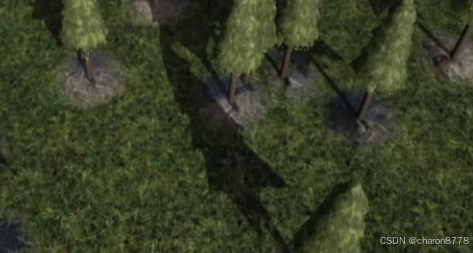

一个volume拍轮廓做树下面那块图，一个volume斜着放拍投影(共同作用于地面材质）

树的材质不是vt

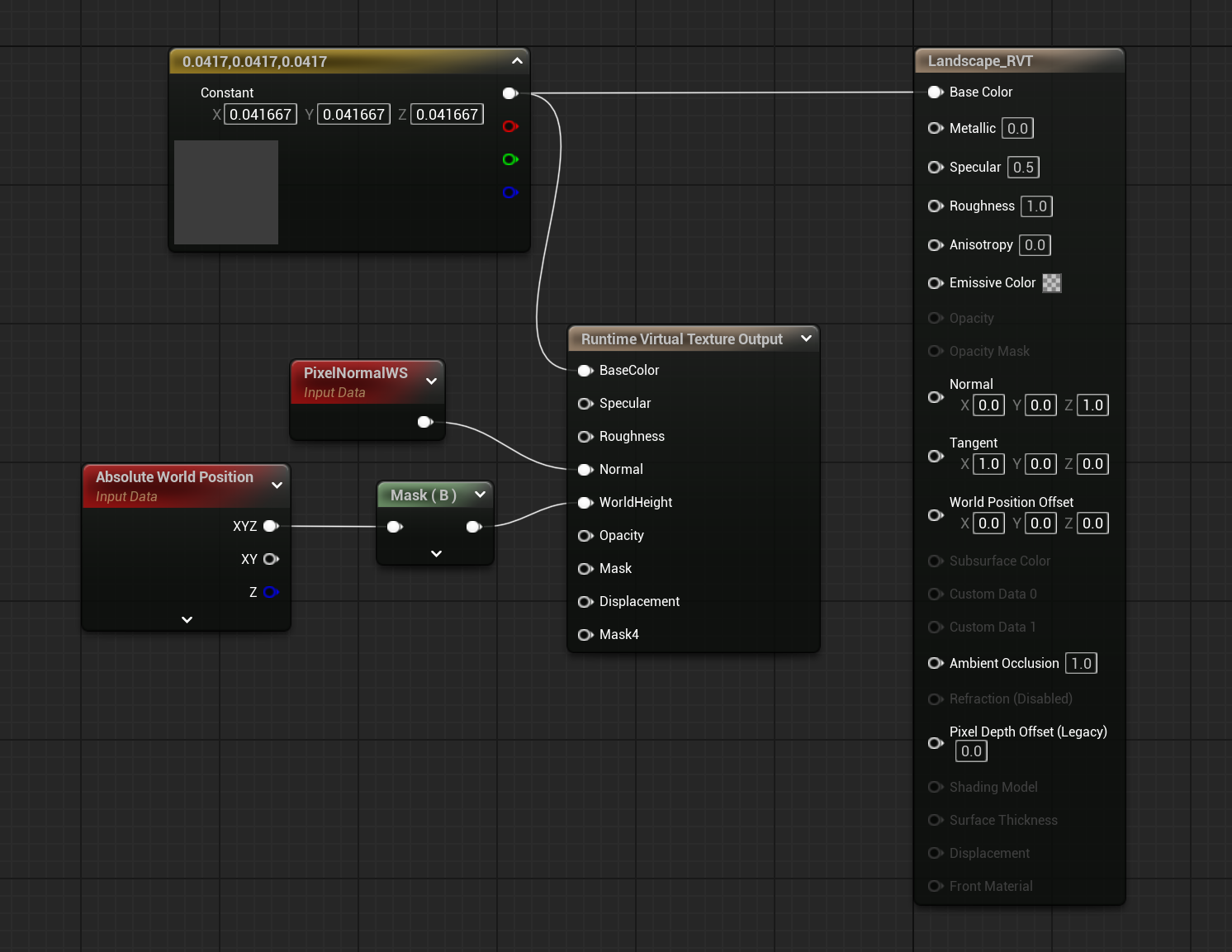

😀蓝图步骤

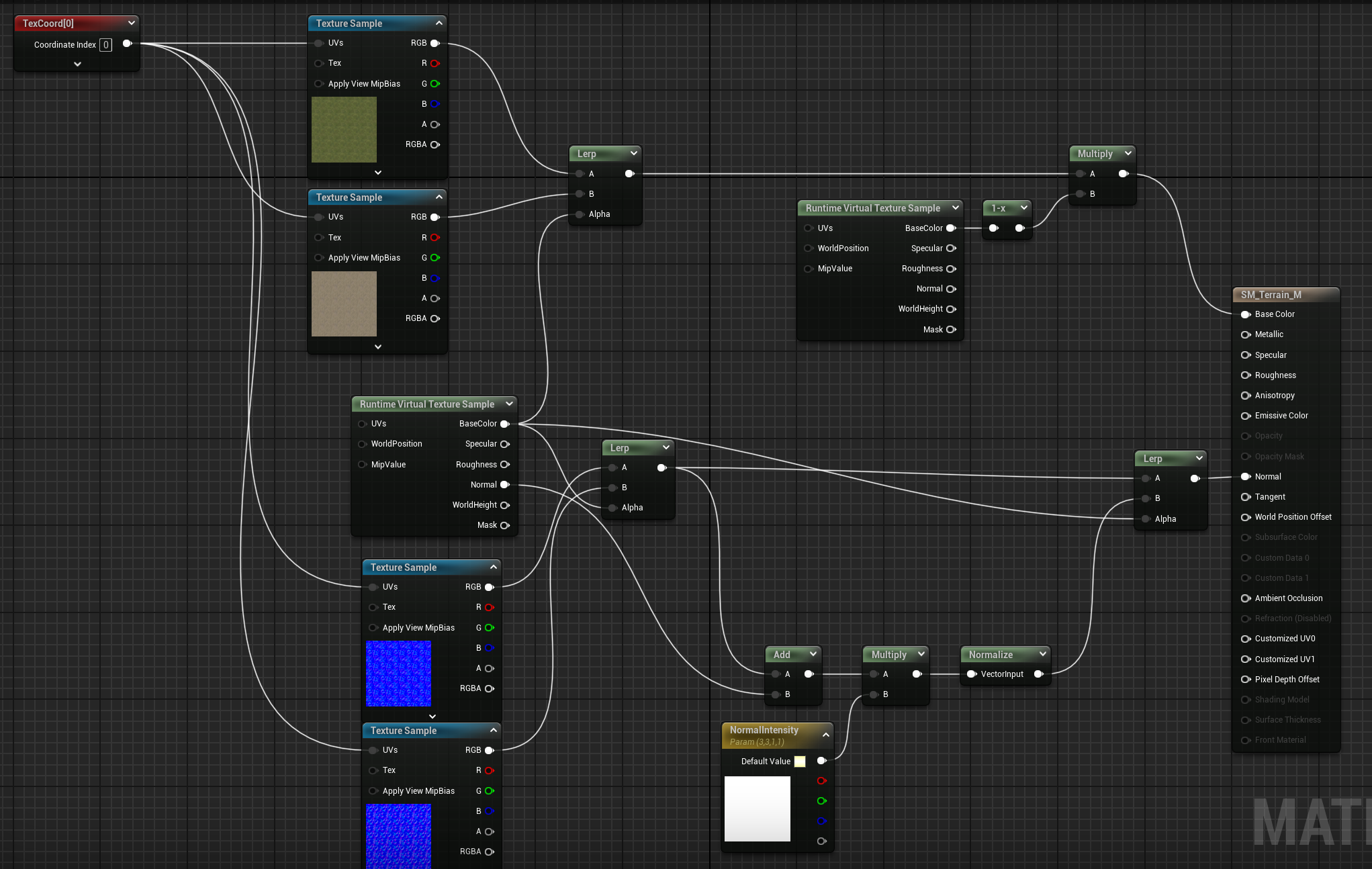

RVT的应用：cache材质

动态阴影

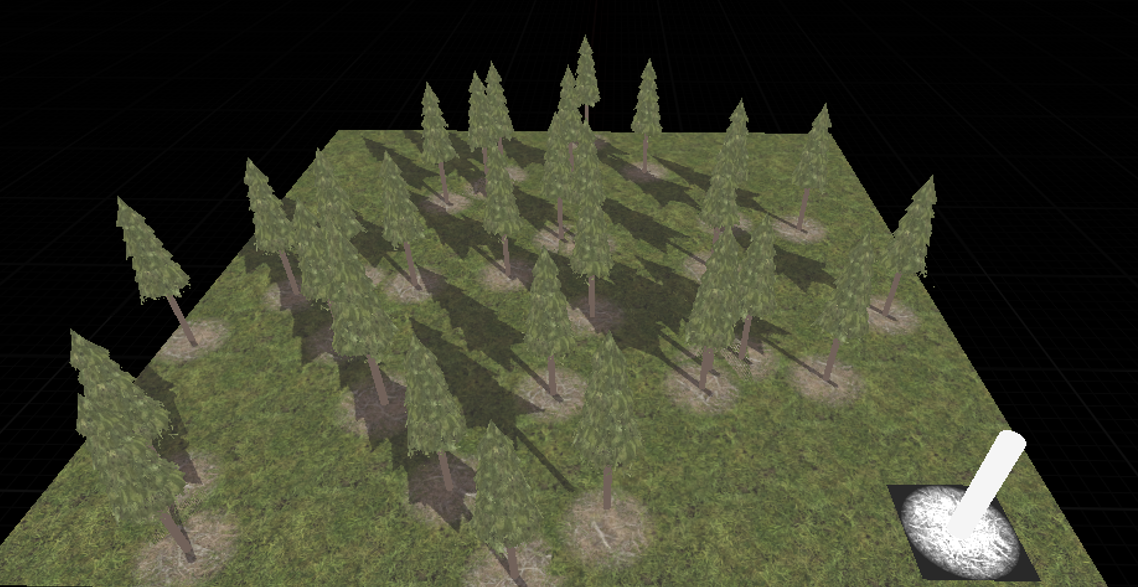

地形，材质。虚拟纹理可以处理场景物体和地面的自然衔接

SVT存在硬盘上，RVT当看到的时候生成/渲染。

SVT应用：

按需加载显示大面积纹理

尤其适用于很多不同种类贴图在一个很小的区域，容易内存爆炸。贴图超过texture pool会糊

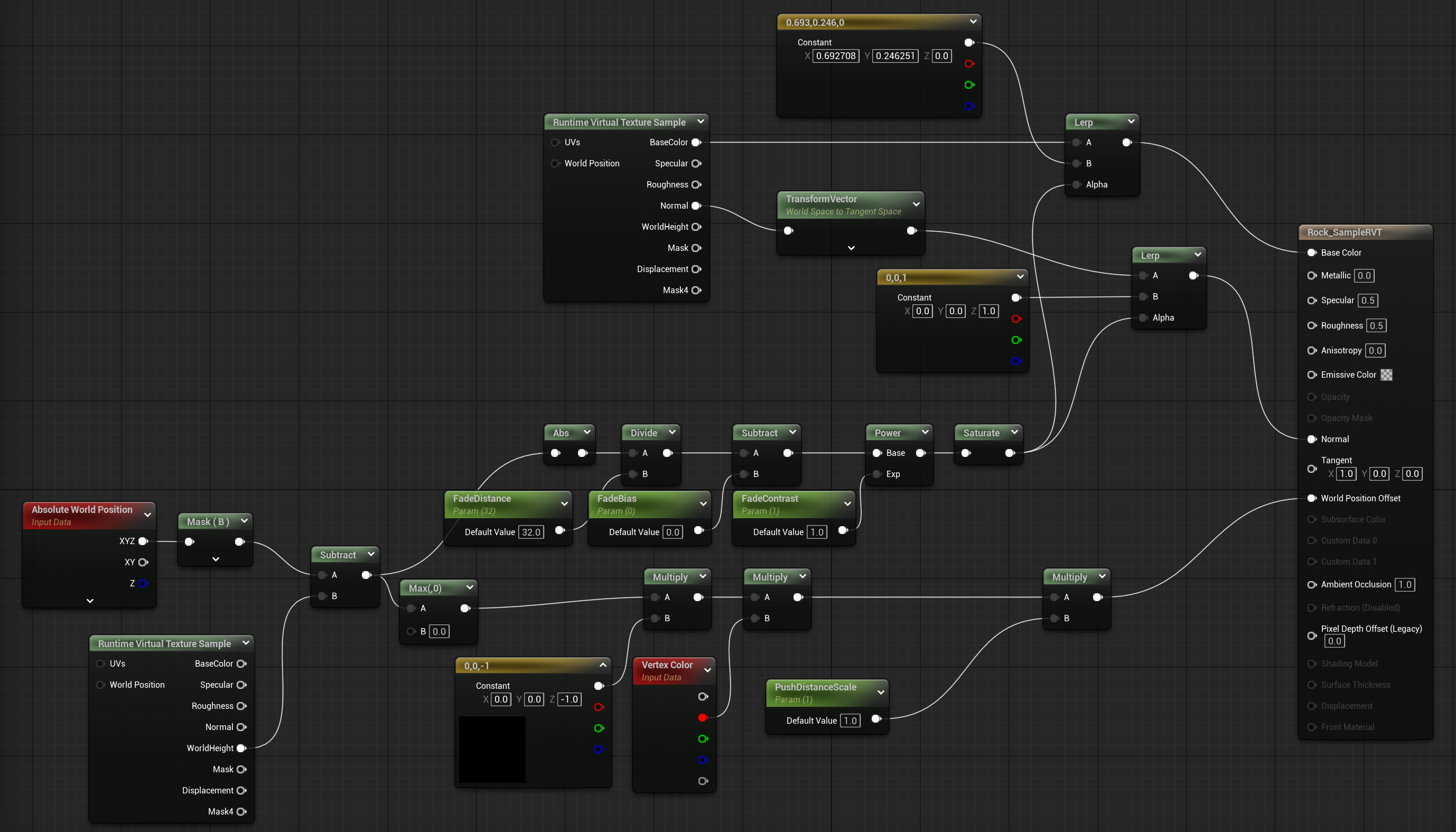

贴着表面流动的物体/附着地表的草

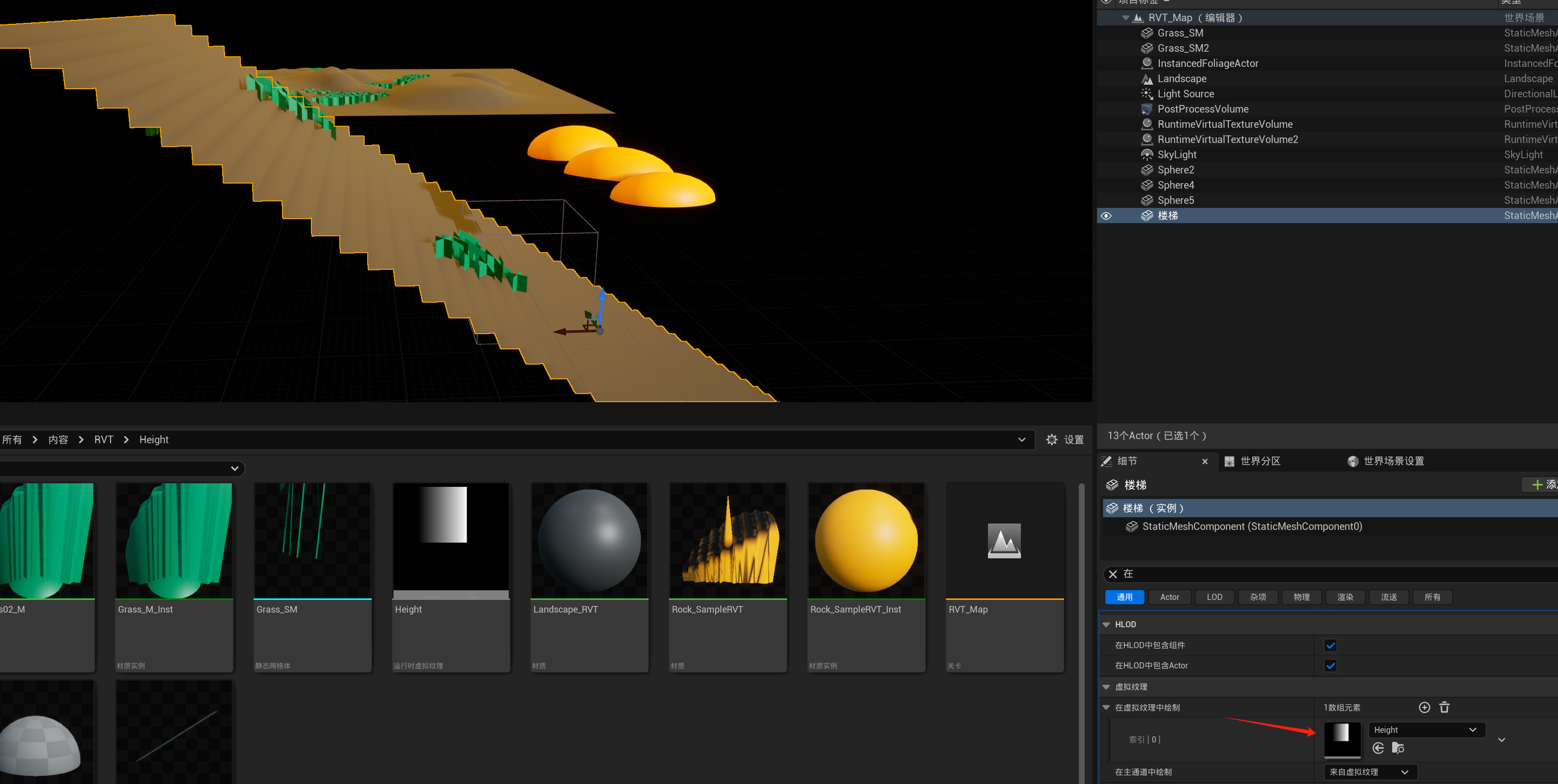

例图源虚幻引擎官方第18期 | Virtual Texture（虚拟纹理）的理解和应用（Grass贴地工程文件）

新版本dds文件

MIP及压缩设置

MIPMAP texture必须要2幂次否则只能无mip

虚拟纹理流送（Virtual Texture Streaming）开启时的优势

内存优化
仅加载可见区域纹理，内存占用降低50-90%
支持8K+超高清纹理（如《赛博朋克2077》城市贴图）

加载加速
初始加载时间缩短30-70%（无需载入全量资源）

多平台适配
在移动端（如骁龙8系设备）可节省300MB+内存

开启时的代价

运行时开销
增加5-15ms的纹理查找耗时（每帧）
需要预留10-20% GPU带宽处理流式传输

视觉延迟
高速移动时可能出现0.5-2秒的纹理模糊（如《刺客信条》骑马穿越场景）

各向异性

低分辨率Mip缺失

使用LOD避免在远处

svt和rvt的区别

虚幻引擎RVT与SVT的区别（极简版）：

- RVT（运行时虚拟纹理）
→ 动态“混合”场景细节（如地面磨损、积雪覆盖），实时生成一张虚拟纹理，降低重复绘制开销。
→ 用途举例：角色走过雪地，实时在脚印处混合泥土和雪的纹理。

- SVT（流送虚拟纹理）
→ 将超大纹理“切块”按需加载（如100GB超清贴图），只渲染视野内的部分，节省显存。
→ 用途举例：开放世界地图，远处山脉的超清岩石纹理仅在玩家靠近时加载。

一句话总结：RVT是“动态PS”（混合细节），SVT是“分块加载器”（优化显存）。

SVT (Streaming Virtual Texturing)：按需加载和显示大面积纹理，节省内存，提高渲染效率。
RVT (Runtime Virtual Texturing)：将纹理在运行时动态烘焙到虚拟纹理，适合实时变化的效果，如动态光影。

双线性过滤和三线性过滤的区别

双线性过滤：对纹理的四个相邻像素进行插值，使纹理在放大或缩小时更平滑。
三线性过滤：在双线性过滤基础上，增加不同 mip map 层级之间的插值，使纹理在切换 mip map 时更平滑。

UE的PixelNormalWS节点

如果将 PixelNormalWS 节点直接连接到 Base Color，它会将像素法线的世界空间方向数据直接输出为颜色。由于法线数据是一个向量（包含 x、y、z 分量），引擎会将这些分量映射为 RGB 颜色值。具体效果如下：

红色通道：表示法线的 X 分量（水平方向）。
绿色通道：表示法线的 Y 分量（垂直方向）。
蓝色通道：表示法线的 Z 分量（垂直深度方向）。

这种映射会呈现一种基于像素法线方向的彩色图案。图像会显示不同的颜色，视角变化时颜色也会相应变化，这是因为每个像素的法线方向在世界空间中不同。

数字图像处理

NPR图像色深

在图像处理中，8位、16位、32位模式指的是每个颜色通道使用的比特数，即图像的色深（bit depth）。色深影响图像的色彩范围和细节表现力：

8位图像：每个颜色通道使用 8 位（即 1 字节），因此单通道的色彩范围为 0-255（总共 256 种灰度）。如果是 RGB 图像，总共有 256×256×256=16,777,216256 \times 256 \times 256 = 16,777,216256×256×256=16,777,216 种颜色（约 1670 万色）。8位图像色彩范围适中，文件较小，适用于大部分网页和常见的应用场景。
16位图像：每个颜色通道使用 16 位（2 字节），色彩范围为 0-65535，总共支持约 281 万亿种颜色。16位图像可以记录更多细节与颜色过渡，适用于需要高质量色彩表现的图像处理、打印或专业摄影。
32位图像：每个颜色通道使用 32 位（4 字节），总色彩数极高（约为 3400 万亿亿种）。32 位图像通常用于高动态范围图像（HDR）和科学图像处理，能够保存极细腻的亮度和颜色信息，但文件体积非常大。
