本文详细介绍了如何在STM32F103单片机上使用STM32CubeMX配置工具和hal库来控制DS18B20温度传感器，包括硬件连接、CubMX配置、main函数编写以及串口重定向，展示了获取并显示温度的基本过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

硬件连接

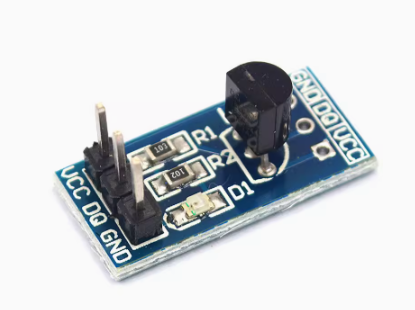

需要购买一个DS18B20的模块
代码中使用 PB5 作为信号的连接

在这里插入图片描述

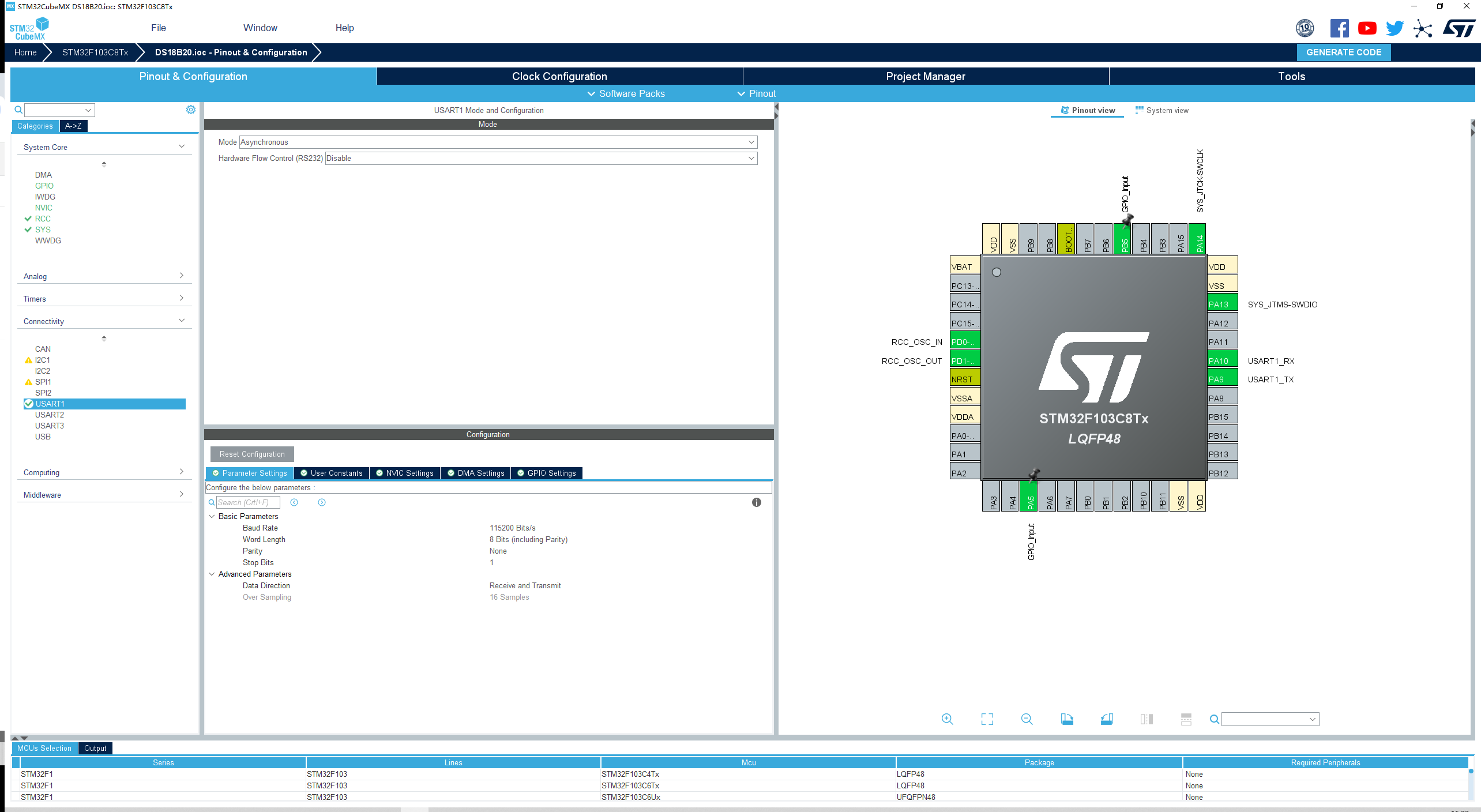

cubmx配置

配置debug口
配置外部晶振
配置串口
配置PB5 作为连接的GPIO
配置时钟72M
生成代码

程序编写

主要需要3断程序的编写

mian函数的编写
18B20.c 函数的编写
18B20.h 函数的编写

main函数的编写

添加18b20 头文件

/* USER CODE BEGIN Includes */
#include "18b20.h"
/* USER CODE END Includes */

添加串口重定向

/* USER CODE BEGIN PV */
#include <stdio.h>
 //重定向c库函数printf到串口USARTx，重定向后可使用printf函数
 int fputc(int ch, FILE *f)
 {

     /* 发送一个字节数据到串口USARTx */
     HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xFFFF);
     return (ch);
 }

/* USER CODE END PV */

添加下面main函数的编写信息，
进行了一个初始化，如果不成功就报错，成功的话就继续

while中的代码就是读取温度信息，然后就直接显示出来就好了


int main(void)
{

  /* USER CODE BEGIN 1 */
 float temperature = 0;
  /* USER CODE END 1 */
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  //等待成功初始化
    while(DS18B20_Init())
    {

        printf("DS18B20 checked failed!!!\r\n");
        HAL_Delay(500);
    }
    printf("DS18B20 checked success!!!\r\n");
  while (1)
  {

       temperature = DS18B20_Get_Temperature();
		if(temperature < 0)
            printf("temperature = -%.2f degree\r\n",temperature/10);
		else
            printf("temperature = %.2f degree\r\n",temperature/10);
		HAL_Delay(200);
  }
