STM32_HAL_SPI_ADS1256调试记录

1. 硬件电路

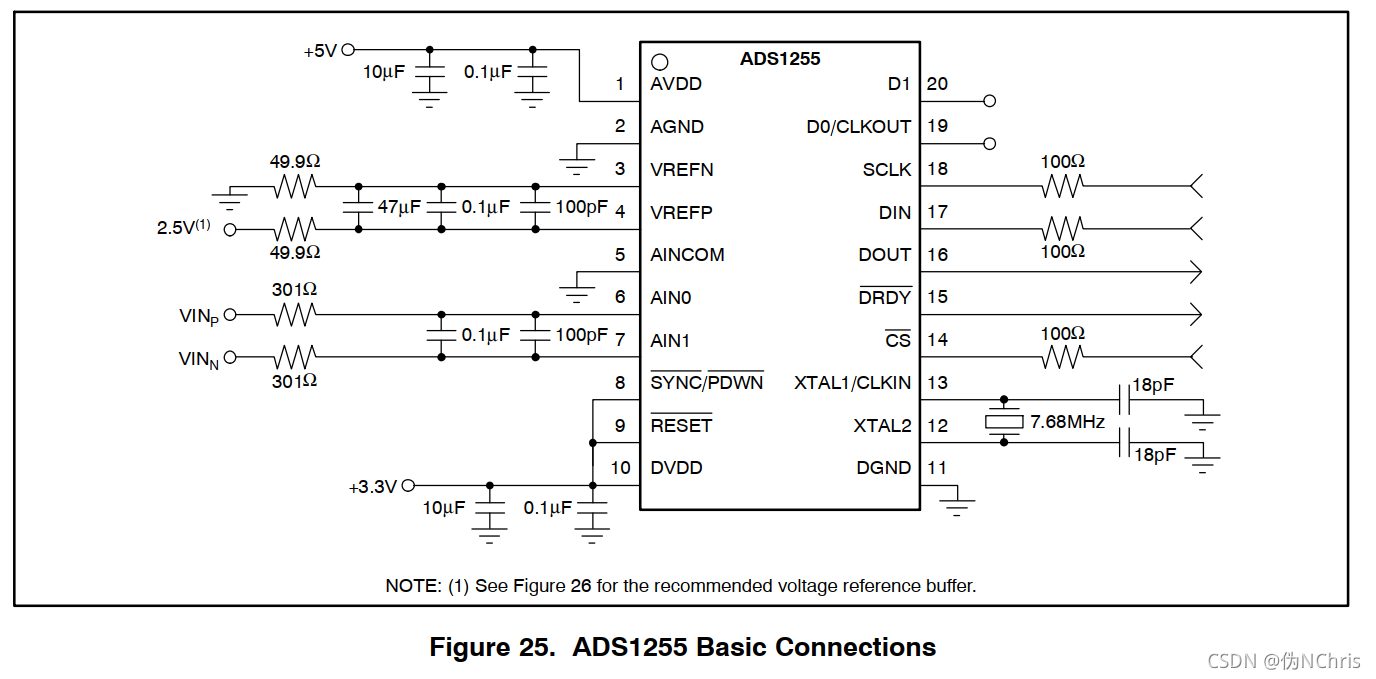

##1. 官方设计

因为芯片输出有两个模式，一个是输出寄存器的值，一个是直接输出ADC数据的值。

1. 1 访问寄存器通讯

寄存器的表格以及各个地址位的作用，详情可以参考数据手册

RREG：从寄存器读取
描述：从命令中指定的寄存器地址开始，输出最多 11 个寄存器的数据。读取的寄存器数将是命令的第二个字节加上 1。 如果计数超过剩余寄存器，地址将回绕到开头。
第一个命令字节：0001 rrrr 其中 rrrr 是要读取的第一个寄存器的地址。
第二个命令字节：0000 nnnn，其中 nnnn 是要读取的字节数 – 1. 有关 RREG 命令结束和 DOUT 上数据移位开始之间所需延迟的时间，请参阅时序特性：t6

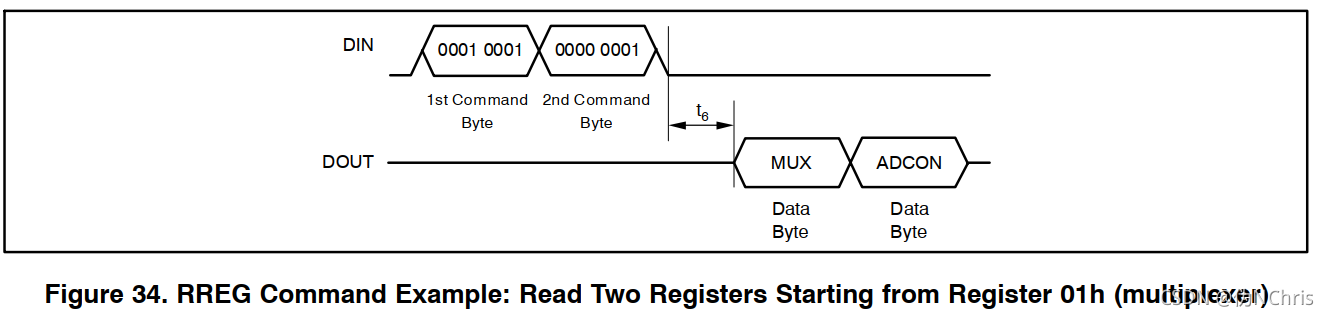

从寄存器 01h（多路复用器）开始读取两个寄存器。第一个字符发送了0x01的地址，第二个字符发送了需要读取的两个数据。

WREG：写入寄存器
说明： 写入以命令中指定的寄存器开头的寄存器。 将被写入的寄存器数量是命令中第二个字节的值加一。
第一个命令字节：0101 rrrr 其中 rrrr 是要写入的第一个寄存器的地址。
第二个命令字节：0000 nnnn 其中 nnnn 是要写入的字节数 – 1。
数据字节：要写入寄存器的数据。

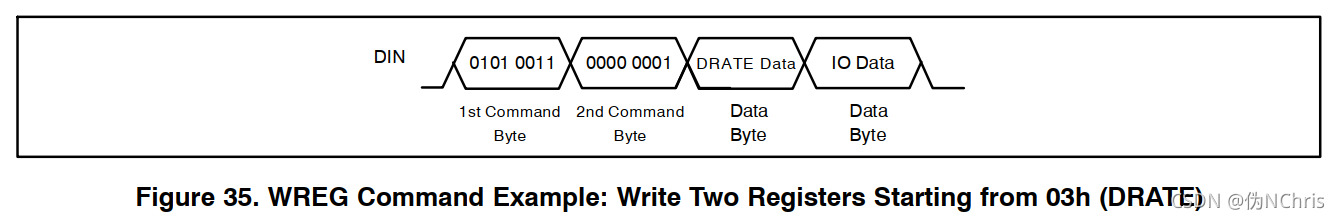

从03的位置写入两个数据，可以参考其中计算的方式。

1.2 读取ADC的值

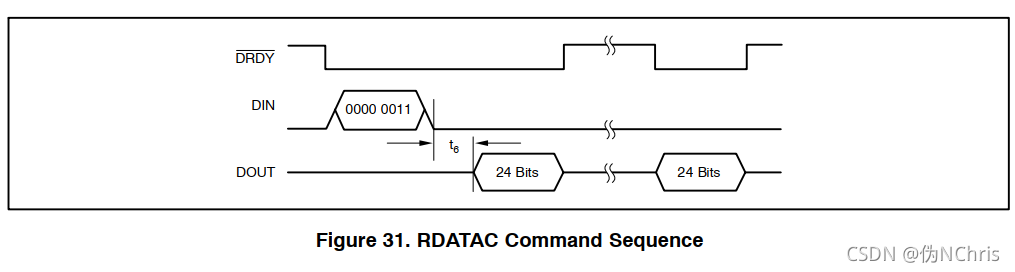

读取数据的执行顺序如下

1. 在可以读的时候会先有哦DRDY信号的拉低，
2. 如果需要改变读的ADC通道，则需要通过写寄存器改换通道
3. 监测到拉低之后发送读的指令，图上的0x03就是读ADC的指令
4. 主机接收信号

PS:ADC的通道设置有两个模式，差分和单通道，所以需要根据不一样的使用，进行设置。

2. 软件设计

关于ADC值的计算
因为是24位的，然后1/2^24 大概计算得到 0.000000596，在代入计算ADC测量的值也大概准确

ADC 函数，总共写了三个函数，一个读寄存器
ADS1256_Read：读寄存器
ADS1256_Write：写寄存器
ADS1256_Read_ADC_data：读取ADC的数据

2. 1 ads1256.C

#include <stdio.h>
#include "main.h"
#include "ADS1256.h"

extern SPI_HandleTypeDef hspi3;
/*
功能：读取寄存器中的数值
address： start address
size ； 读多少位
recv_buf ； 数据的地址
*/
void ADS1256_Read(uint8_t address, uint8_t size,uint8_t *recv_buf )
{
	address = 0x10 + address;
    uint8_t send_data[2] = {address,size-1};   //待发送数据，命令+地址
	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);//low
	if (HAL_OK == HAL_SPI_Transmit(&hspi3, send_data, 2, 100))
	{
			if(HAL_OK ==  HAL_SPI_Receive(&hspi3, recv_buf, size, 100))
			{}
	}
	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);//high
}
/*写寄存器*/
void ADS1256_Write(uint8_t address,uint8_t number)
{
    uint8_t send_data[4] = {0x50+address,0x00,number};
	while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2)==0);
	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);//low

	if (HAL_OK == HAL_SPI_Transmit(&hspi3, send_data, 3, 100))
	{		}
	while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2)==0);
	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);//high
}

/*
功能：读取ADC的值
*/
void ADS1256_Read_ADC_data(uint8_t COMMAND ,uint8_t *recv_buf)
{
    uint8_t send_data[1] = {0X01};   //待发送数据，命令+地址
		//等待准备好
		while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_2)==0);

	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);//low
	if (HAL_OK == HAL_SPI_Transmit(&hspi3, send_data, 1, 100))
	{
			if(HAL_OK ==  HAL_SPI_Receive(&hspi3, recv_buf, 0x03, 100))
			{
			}
	}

	//CS
	HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);//high

}

2.2 ads1256.h

#ifndef __ADS1256_H_
#define	__ADS1256_H_

#include "main.h"


void ADS1256_Init(void);   //初始化ADS1256

void ADS1256_Read(uint8_t address, uint8_t size,uint8_t *recv_buf );


void ADS1256_Write(uint8_t address,uint8_t number);
void ADS1256_Read_ADC_data(uint8_t COMMAND,uint8_t *recv_buf);
#endif

main.c

大概主函数使用的代码就是如下，可以参考其中的逻辑

#include <stdio.h>

#ifdef __GNUC__
  #define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
  #define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif

PUTCHAR_PROTOTYPE
{
  HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);//阻塞方式打印
  return ch;
}
//使用printf显示16进制数
//使用printf显示16进制数
void UART0_ShowHex(uint8_t *buf,uint8_t len)
{
    uint8_t i;
    printf("hex = ");
    for( i = 0; i < len; i++){
        printf(" %02X",buf[i]); //使用前导0补齐
        //printf(" %2X",buf[i]);  //使用前导空格补齐
        //printf(" %X",buf[i]);  //输出最短的16进制格式
    }
    printf( "\r\n");
}

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_SPI3_Init();
  MX_USART1_UART_Init();

	//这个init是空的，没有写，只是预留
  ADS1256_Init();

  while (1)
  {
		unsigned int sum=0;
		unsigned int sum1=0;
		unsigned int sum2=0;
		float Volts;


		uint8_t SPI_Buffer_Read[13] = {0};

		uint8_t ADC_Read[5] = {0};


		printf("start*****************************************\r\n");

		ADS1256_Write(0x01,0x08);//AIN0
		HAL_Delay(2);
		ADS1256_Read_ADC_data( 0x01,ADC_Read);
		sum |= (ADC_Read[0]<<16);
		sum |= (ADC_Read[1]<<8);
		sum |= (ADC_Read[2]);
		Volts = sum*0.000000596;
		printf("AIN0 = %.4fV  \r\n",Volts);
//		UART0_ShowHex(ADC_Read, 5);
//		ADS1256_Read(0x00,0X0B,SPI_Buffer_Read);
//		UART0_ShowHex(SPI_Buffer_Read, 13);

		ADS1256_Write(0x01,0x18);//AIN1
		HAL_Delay(2);
		ADS1256_Read_ADC_data( 0x01,ADC_Read);
		sum1 |= (ADC_Read[0]<<16);
		sum1 |= (ADC_Read[1]<<8);
		sum1 |= (ADC_Read[2]);
		Volts = sum1*0.000000596;
		printf("AIN1 = %.4fV  \r\n",Volts);
//		UART0_ShowHex(ADC_Read, 5);
//		ADS1256_Read(0x00,0X0B,SPI_Buffer_Read);
//		UART0_ShowHex(SPI_Buffer_Read, 13);



		ADS1256_Write(0x01,0x28);//AIN2
		HAL_Delay(2)	;
		ADS1256_Read_ADC_data( 0x01,ADC_Read);
		sum2 |= (ADC_Read[0]<<16);
		sum2 |= (ADC_Read[1]<<8);
		sum2 |= (ADC_Read[2]);
		Volts = sum2*0.000000596;
		printf("AIN2 = %.4fV  \r\n",Volts);
//		UART0_ShowHex(ADC_Read, 5);
//		ADS1256_Read(0x00,0X0B,SPI_Buffer_Read);
//		UART0_ShowHex(SPI_Buffer_Read, 13);

		HAL_Delay(2000);


  }
}

PS: BUG的解决，如果测量结果不准确，需要确认在ADC的输入端加上电容，会解决部分的测量读数错误的问题，推荐容值0.1uF
