ST-LINK error(DEV_TARGET_NOT_HALTED)

目录

1.问题概述

2.解决方法

---

1.问题概述

当前使用的DshanMCU-H7R开发板，突然无法烧录进去Hex/elf文件，使用IDE和烧录软件均无法进行烧写镜像

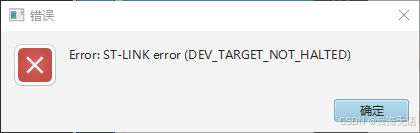

在STM32CubeProgrammer中点击Connect时候出现下面错误，这个错误大体上是指设备不能停止状态

查阅了一些资料文档，这个问题应该是一些CPU异常状态下，导致的Not Halted状态，大部分和STM32的Boot有关

2.解决方法

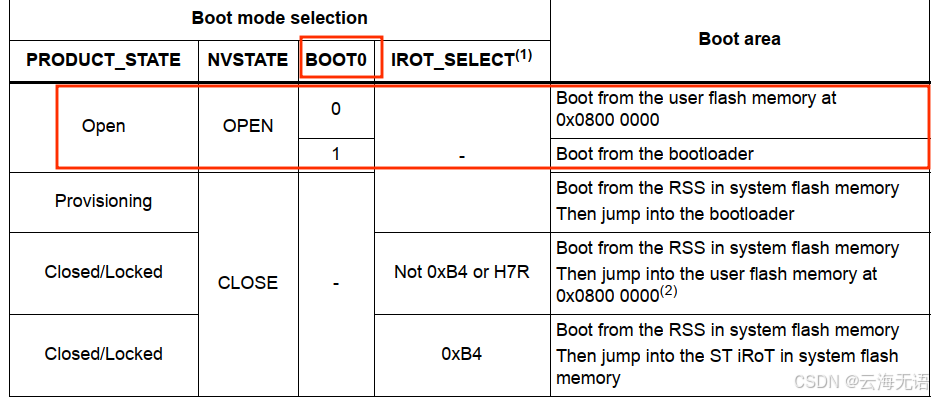

查阅规格书中关于Boot Mode信息如下

如果BOOT0接低电平，则从内部的Flash 0x08000000启动

如果BOOT1接高电平，则从STM32内部的Bootloader启动

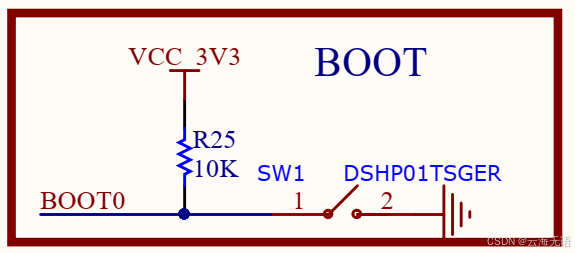

查阅了原理图，默认BOOT0通过一个拨码开关进行选择，默认开关是ON，即短路到GND。所以默认就是从内部Flash启动代码

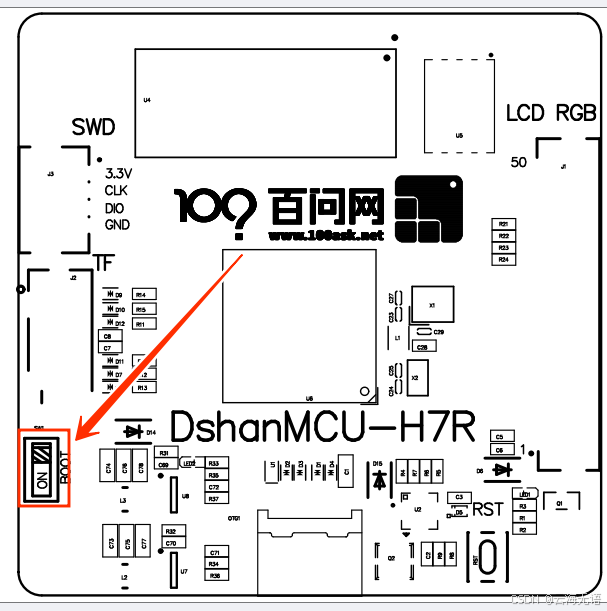

位号图如下：

将开关拨到OFF状态， 然后用ST-Link连接到STM32CubeProgrammer，点击connect下，重置下状态，之后在拨回ON状态，就可以正常烧录到内部的Flash空间了。
