高通(QCS405) LE Yocto系统Qt5 SDK移植开发

目前该文章还不是很成熟，先临时记录并实时更新

目录

1.下载对应Yocto的meta-qt5版本

1.1.项目目录结构及介绍

1.2.进行编译

2.编译Qt5相关的工具链

3.编译Qt5相关的应用工程

3.1.使用交叉编译工具编译

3.2.实测

---

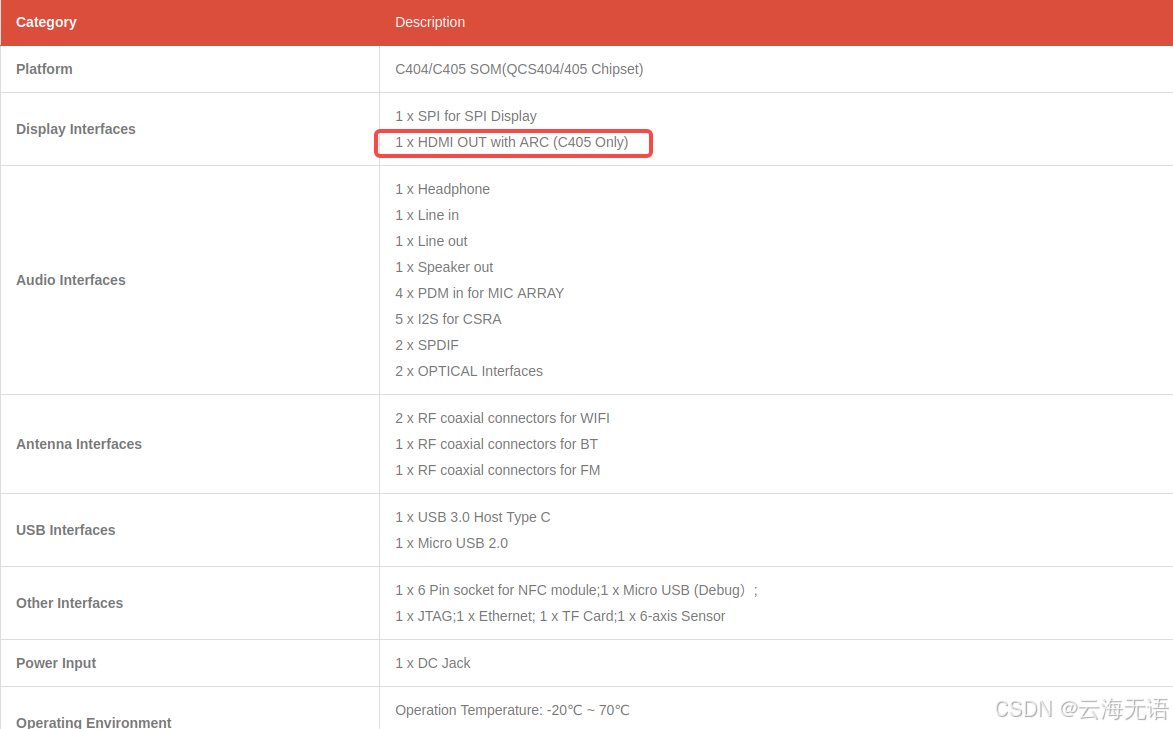

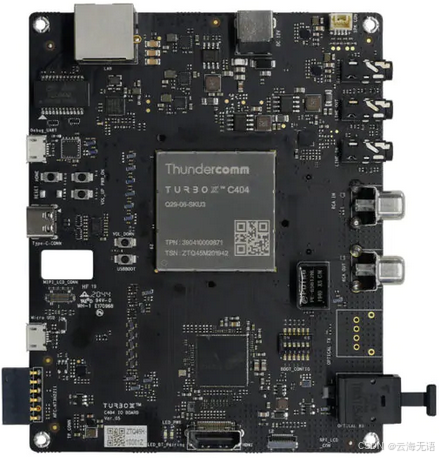

本案使用的开发板是高通405的开发板，参数如下链接

C404/C405 Development Kit - ThundercommThe TurboX C404/C405 development kit is designed based on the Thundercomm latest C404/C405 SOM(QCS404/405) which is dedicated for the smart audio platform. It can support far-field voice pick up technologies with keyword detection, multi-channel echo cancellation and beamforming, many voice platforms including Amazon Alexa Voice Services and Google Assistant.https://www.thundercomm.com/product/c404-c405-development-kit/

当前使用是HDMI显示屏进行Qt App开发

---

首先在电脑端上面安装好Qt Creator版本，用于在Ubuntu或者Windows上面开发

目前很不幸运的该离线包的网址已经被墙了，可以通过VPN进行下载

Index of /archive/qthttps://download.qt.io/archive/qt/

另外参考了网友其它帖子的方式，使用迅雷或者其它工具包进行下载，输入使用下面的离线包的url地址

https://download.qt.io/archive/qt/5.14/5.14.2/qt-opensource-windows-x86-5.14.2.exe

https://download.qt.io/archive/qt/5.14/5.14.2/qt-opensource-mac-x64-5.14.2.dmg

https://download.qt.io/archive/qt/5.14/5.14.2/qt-opensource-linux-x64-5.14.2.run

1.下载对应Yocto的meta-qt5版本

查看当前高通带的LE baseline的Yocto版本发现是2.6.4，代号是thud

{$PROJECT_PATH} /LE.UM.5.2.1/apps_proc/poky/meta-poky/conf/distro/poky.conf

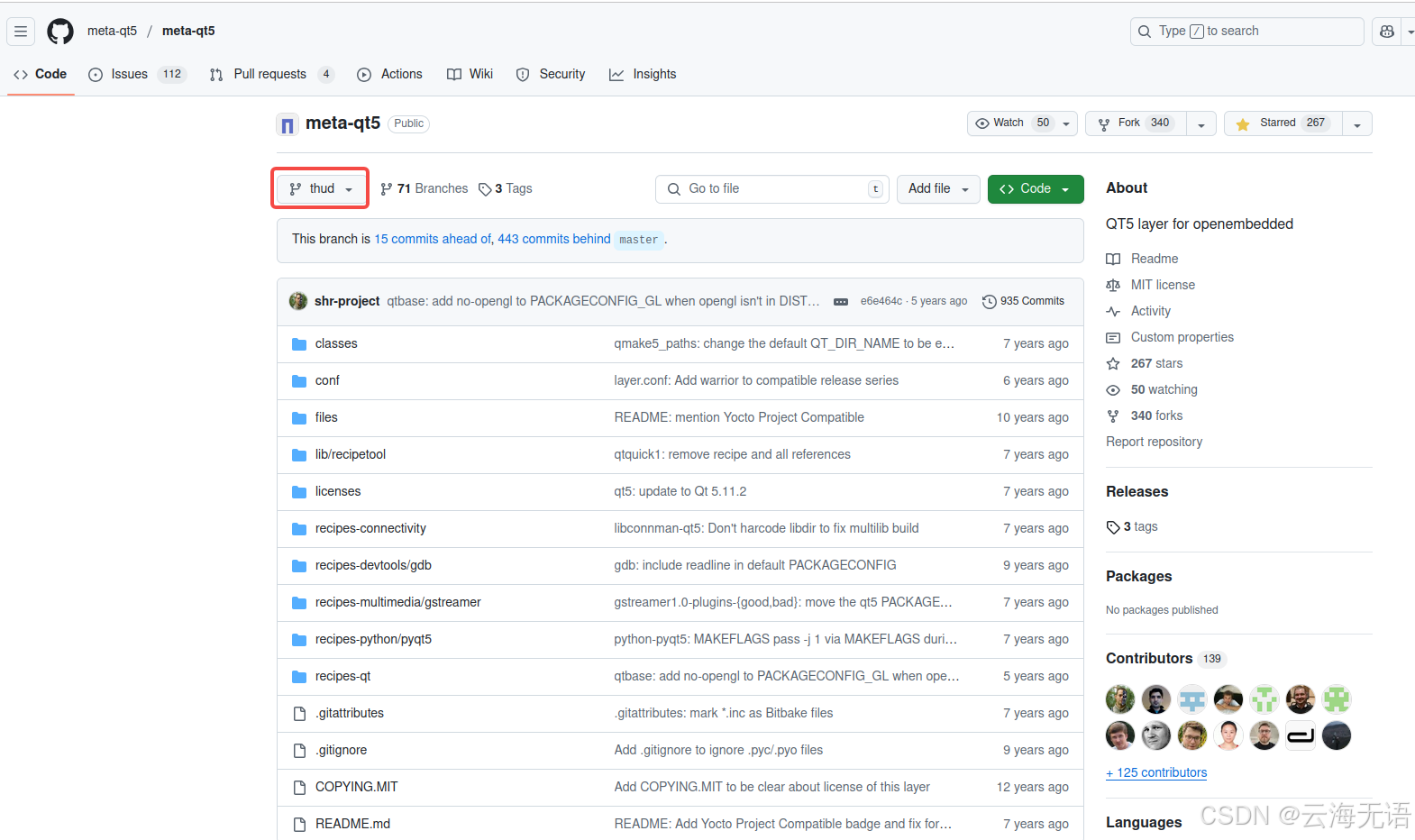

然后从github上面下载对应的thud版本的meta-qt5仓库，下载到基线代码的{$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky目录下

git clone https://github.com/meta-qt5/meta-qt5.git -b thud

下载成功会在这个目录下会有一个meta-qt5文件夹

如果自己在github上面下载，注意要切换到thud这个branch

1.1.项目目录结构及介绍

meta-qt5项目遵循了Yocto Project的标准层结构，其主要目录及其功能概述如下：

• recipes-qt

此目录包含了所有与Qt5相关的软件包食谱（.bbappend, .bb recipes）。每个子目录对应于一个特定的Qt模块或相关工具，如qtbase, qtquickcontrols等，用于定制和编译Qt组件。

• files

包含了一些额外的文件，比如补丁文件，这些文件可能被用于修改源码以适应特定的构建需求。

• conf

包含layer.conf文件，这是层的核心配置文件，定义了层的基本属性，如BBLAYERS的添加和其它必要的配置选项。

• README.md

项目的主要说明文件，提供了快速入门指导和一些基本的信息。

• LICENSE

列出了项目采用的许可证信息，通常是MIT或其他开源许可协议。

1.2.进行编译

修改在meta-qt5的目录下新建一个machine-image.bbappend文件用来编译meta-qt5相关的包

cd {$PROJECT__PATH}/LE.UM.5.2.1/apps_proc/poky/meta-qt5/
mkdir recipes-products
cd recipes-products
mkdir images
cd images
touch machine-image.bbappend
mkdir qcs40x
cd qcs40x
touch qcs40x-image.inc

recipes-products/
└── images
    ├── machine-image.bbappend
    └── qcs40x
        └── qcs40x-image.inc

machine-image.bbapend内容如下

include ${BASEMACHINE}/${BASEMACHINE}-image.inc

qcs40x-image.inc内容如下，若是想要打包其他的可以按照对应的格式添加

IMAGE_INSTALL += "qtbase"
IMAGE_INSTALL += "qt5ledscreen"
IMAGE_INSTALL += "qtdeclarative"
IMAGE_INSTALL += "qtwayland"

进行全部编译，默认会编译到整个meta-qt5，会在对应的tmp目录下生成对应的libQt5Gui.so等库

cd apps_proc/poky
source build/conf/set_bb_env.sh
export LANG=en_US.UTF-8
build-vt-64-qsap-perf-image

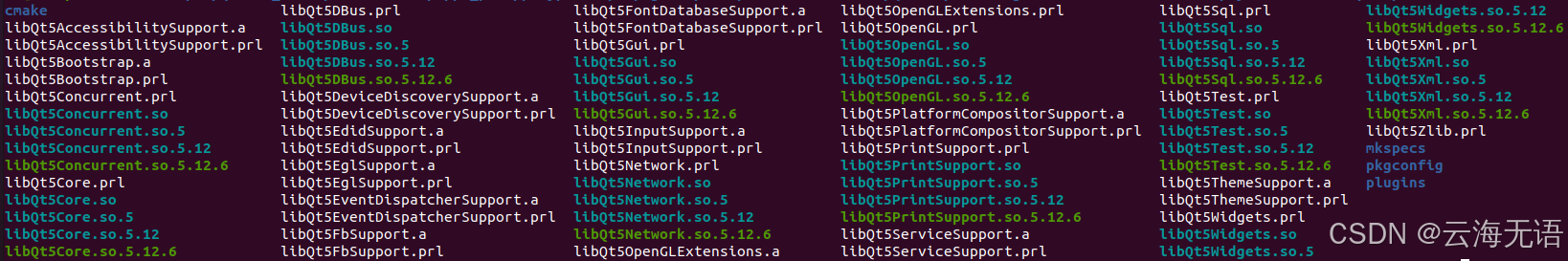

编译成功之后会在{$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky/build/tmp-glibc/work/aarch64-oe-linux/qtbase/5.12.6+gitAUTOINC+f0b93f7a4b-r0目录下有相关的Qt库

2.编译Qt5相关的工具链

通过qt5的meta-toolchain-qt5的交叉编译工具链进行编译，这个包除了基础的arm-gcc/g++交叉编译工具还包含了Qt使用的工具，比如qmake, qdbusviewer等工具

编译交叉编译工具

source build/conf/set_bb_env.sh

bitbake meta-toolchain-qt5 //编译qttool等

对应的bb文件

{$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky/meta-qt5/recipes-qt/meta/meta-toolchain-qt5.bb

编译过程

编译好的部分工具在如下目录，比如qmake，qdbusviewer等工具都在这个目录下，用来进行一些Qt的简单测试，编译出来的工具在下面路径

{$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky/build/tmp-glibc/work/aarch64-oe-linux/qttools/

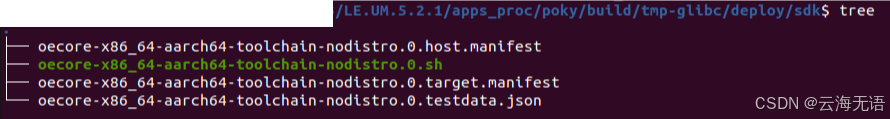

同时，对应的交叉编译工具成功之后会在{$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky/build/tmp-glibc/deploy/目录有sdk

进行安装交叉编译SDK，默认不仅把基础的交叉编译环境进行安装，也会把Qt相关的动态库和工具也会安装到对应的目录

cd {$PROJECT_PATH}/LE.UM.5.2.1/apps_proc/poky/build/tmp-glibc/deploy/sdk/

./oecore-x86_64-aarch64-toolchain-nodistro.0.sh //遇到选择则进行选择Y

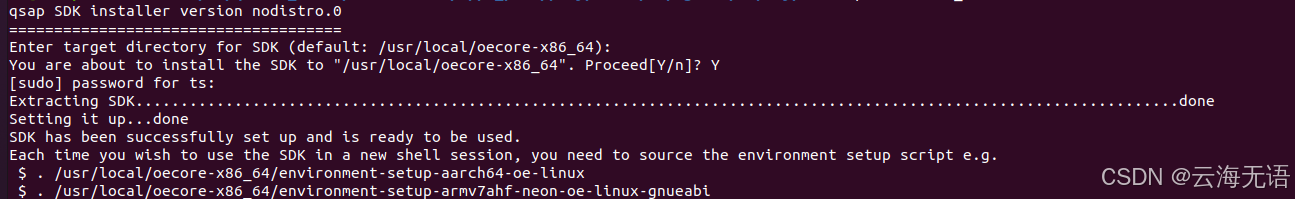

如下所示

安装好的交叉编译工具在当前编译的Ubuntu电脑的下面目录

/usr/local/oecore-x86_64/sysroots

3.编译Qt5相关的应用工程

目前实测有两种方式进行编译Qt5开发的应用程序

1.使用qmake调用交叉编译工具生成的Makefile进行编译

前期调试开发推荐这个方式，这种方式编译和Debug比较快

2.使用bb文件进行编译(后续待补充，使用第1步开发所有的App之后，使用bb进行编译打包进系统)

3.1.使用交叉编译工具编译

//进入Qt5开发的工程源码目录
cd Qt5_Demo

//source上一个章节的安装好的编译工具链
source /usr/local/oecore-x86_64/environment-setup-aarch64-oe-linux

//使用qmake生成Makefile文件
qmake

//使用make进行编译
make -j8

如果在使用qmake之前没有进行source到交叉编译工具，则在Makefile中的CC/CXX引用的工具链是gcc/g++，而并非是交叉编译工具链

3.2.实测

将生成好的可执行文件push到设备中，进行执行
