KEYENCE基恩士 VHX-5000 基本使用

初次使用记录的步骤

0.标本整姿

1.开机

1.1显示屏左后方一个开关按钮

1.2拍摄仪器后方一个开关按钮

2.打开拍摄，进入拍摄

2.1初始化→自动→建立文档（图片存放位置）

2.2文件夹的命名方式

需要拼接的叠加拍摄

3.拍摄前调整

3.1转盘调整高低

3.2摇杆调整左右

3.3拍摄镜头上左右转调整视野大小（倍数）

3.4拍摄台旋转调整标本朝向

3.5调整标准：标本头朝上，画面中竖直，在一个方框内（尽量减少后期修图调整）

底板选择（黑板、白板、透明玻璃板）

4.拍摄

4.1图像拼接→3D拼接→选型上下左右端—鼠标拖动（选定平面拍摄范围）

4.2 Z平台设定 最高点，找到物理最高点，转盘转动调到模糊，设为上限；最低点同理（选定深度范围）

4.3开始连接→显示深度合成

4.4调整拍摄图片的标尺等（可默认，不设置）

4.5点摄影，保存，推荐使用“TIFF”或“JPEG”格式

4.6图片命名

5.解除拍摄

点 暂停

拍完一张之后，点 暂停 ，解除拍摄，继续下一张。

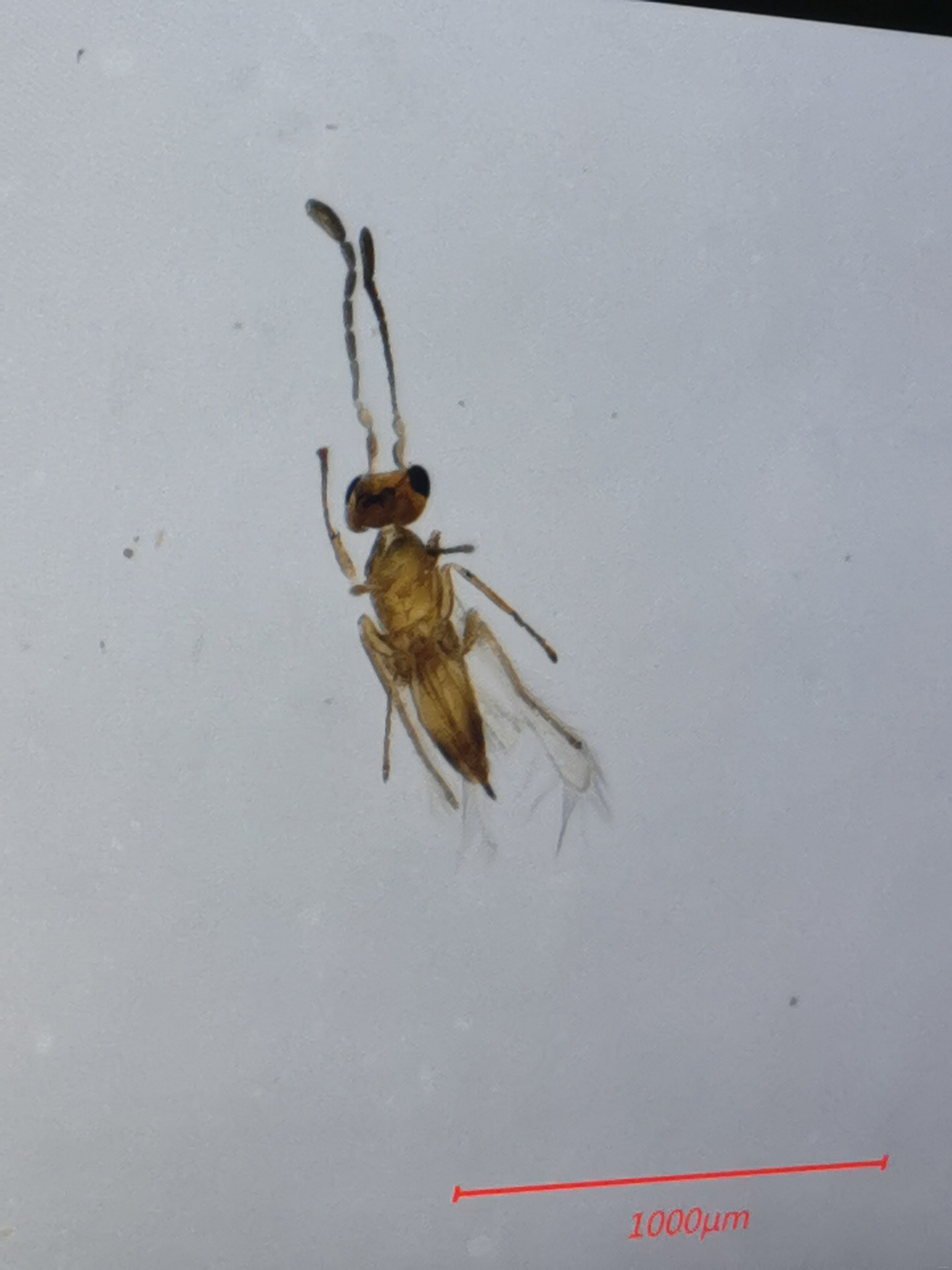

手机拍显示屏的图片，拍歪了；图片本身也是歪的

推荐的拍摄步骤

1.无需叠加的单张拍摄:

1.1选择底板(根据情况选择黑板、白板、透明玻璃板)

1.2把标本放在平台中心(利用控制板操纵杆和XY平台【转盘】转动调整位置)

1.3选择合适的镜头倍率(调整镜头变焦环，须在整数倍数位置否则标尺不准)

1.4调整亮度(控制板调整高度旋钮)

1.5调整焦点(控制板对焦，焦点应在最清晰点)

1.6添加标尺(把屏幕上的“标尺”和“单位”拖到合适位置)

1.7拍摄(按控制板上的“REC”键，或点击系统右下角的“摄影”)

1.8选择文件夹位置(文档目录下，可新建文件夹)

1.9选择图片格式(推荐使用“TIFF”或“JPEG”)

1.10命名

1.11保存(保存后可在“图样册”查看照片)。

2.需要叠加的单张拍摄:

2.1选择底板(根据情况选择黑板、白板、透明玻璃板)

2.2把标本放在平台中心(利用控制板操纵杆和XY平台【转盘】转动调整位置)

2.3选择合适的镜头倍率(调整镜头变焦环，须在整数倍数位置否则标尺不准)

2.4调整亮度(控制板调整高度旋钮)

2.5调整焦点(控制板对焦旋钮焦点应在标本的最低点)

2.6执行实时深度合成(控制板上“实时深度合成”按钮，或在菜单中选择“深度UP”-“实时深度合成”-“自动深度合成”)

2.6.1调整上限(根据操作区中部给出的拍摄标本轮廓参考线可适当调整上限，如果上限与轮廓线重叠，可以通过鼠标拉动镜头拉条扩大合成范围)

2.7添加标尺(把屏幕上的“标尺”和“单位”拖到合适位置)

2.8拍摄(按控制板上的“REC”键，或点击系统下角的“摄影”)

2.9选择文件夹位置(文档目录下，可新建文件夹)

2.10选择图片格式(推荐使用“TIFP”或“JPEG”

2.11命名

2.12保存(保存后可在“图样册”查看照片)

2.13退出实时深度合成模式(拍好后按控制板上的“实时深度合成”键或“PAUSE”键，或者单击菜单中的“自动深度合成”。

3.需要拼接的叠加拍摄

3.1选择底板(根据情况选择黑板、白板、透明玻璃板)

3.2把标本放在平台中心(利用控制板操纵杆和XY平台转动调整位置)

3.3选择合适的镜头倍率(调整镜头变焦环，须在整数倍数位置否则标尺不准)

3.4调整亮度(控制板调整高度旋钮)调整焦点《控制对焦旋在设置3D拼接参数过程可实时调整焦点位置)

3.5进入3D 拼接模式(在菜单中选择“图像拼接”-“3D拼接”)

3.5.1设置“Step1”(点击“设定范围.”，在弹出的窗口中根据标本大小范围操作操纵杆分别设置“上端设置”“下端设置”“左端设置”“右端设置”，所设形成的拍摄范围覆盖标本后点“确定”，如图)

 3.5.2设置“Step2”(点击“Z设定...”,的窗口中根据标本高度范围操作对焦旋钮分别设置“上限设置”“下限设置”，上下限设置时注意镜头是否会碰到标本，“移动间距”选择“自动”，无误后点“确定”，如图)

3.5.3设置“Step3”(点“开始连接”，在弹出的提示窗口中点“确定”)

3.6添加标尺 (点击“显示深度合成图像”，弹出的提示中点“是”，把屏幕上的“标尺”和“单位”拖到合适位置)

3.7拍摄(按控制板上的“REC”键，或点击系统右下角的“摄影”)

3.8选择文件夹位置(文档目录下，可新建文件夹)

3.9选择图片格式(推荐使用“TIFF”或“JPEG”)

3.10命名

3.11保存(保存后可在“图样册”查看照片)

3.12退出3D 拼接模式(拍好后按控制板上的“PAUSE”键)。
