奉加微PHY6230功耗注意避坑要点:VBAT内部LDO供电底电流大了18U；VBAT内部LDO供电电压小于3.3V时底电流增加到74UA；新版SOP8芯片P6和P1,P5绑到一起；关机关掉上拉减漏电

cheng@yi

已于 2025-03-11 22:03:09 修改

阅读量433

点赞数 4

分类专栏：奉加微PHY6230蓝牙文章标签：奉加微PHY6230 功耗

于 2024-04-23 09:39:43 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/cheng___yi/article/details/138109735

版权

奉加微PHY6230蓝牙专栏收录该内容

20 篇文章 ¥99.90 ¥299.90

订阅专栏

超级会员免费看

博客详细介绍了奉加微PHY6230新款SOP8芯片在功耗方面的一个潜在问题，即P6管脚与P1和P5绑定，导致功耗异常。当P1设置上拉电阻后，测量到0.9V，功耗达80uA，并影响功能。解决方案是将P6设置为浮空输入，以恢复正常工作状态。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

从事嵌入式单片机的工作算是符合我个人兴趣爱好的,当面对一个新的芯片我即想把芯片尽快搞懂完成项目赚钱,也想着能够把自己遇到的坑和注意事项记录下来,即方便自己后面查阅也可以分享给大家,这是一种冲动,但是这个或许并不是原厂希望的,尽管这样有可能会牺牲一些时间也有哪天原厂让我停更的可能,但是我依旧乐于此,如果哪位道友想一起交流或者原厂同志想让我停更以及其他事项都可通过如下邮箱联系我:2478278759@qq.com

注意:对于功耗要配合看下面两篇文章:
文章二:奉加微PHY6230功耗注意避坑要点:新版SOP8芯片P6也和P1,P5绑在一起了

VBAT内部LDO供电底电流大了18UA

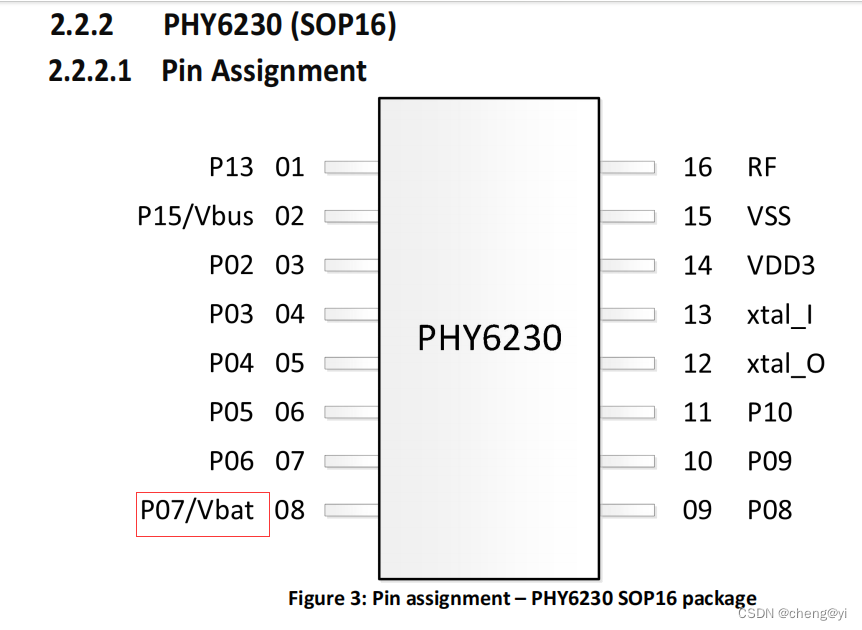

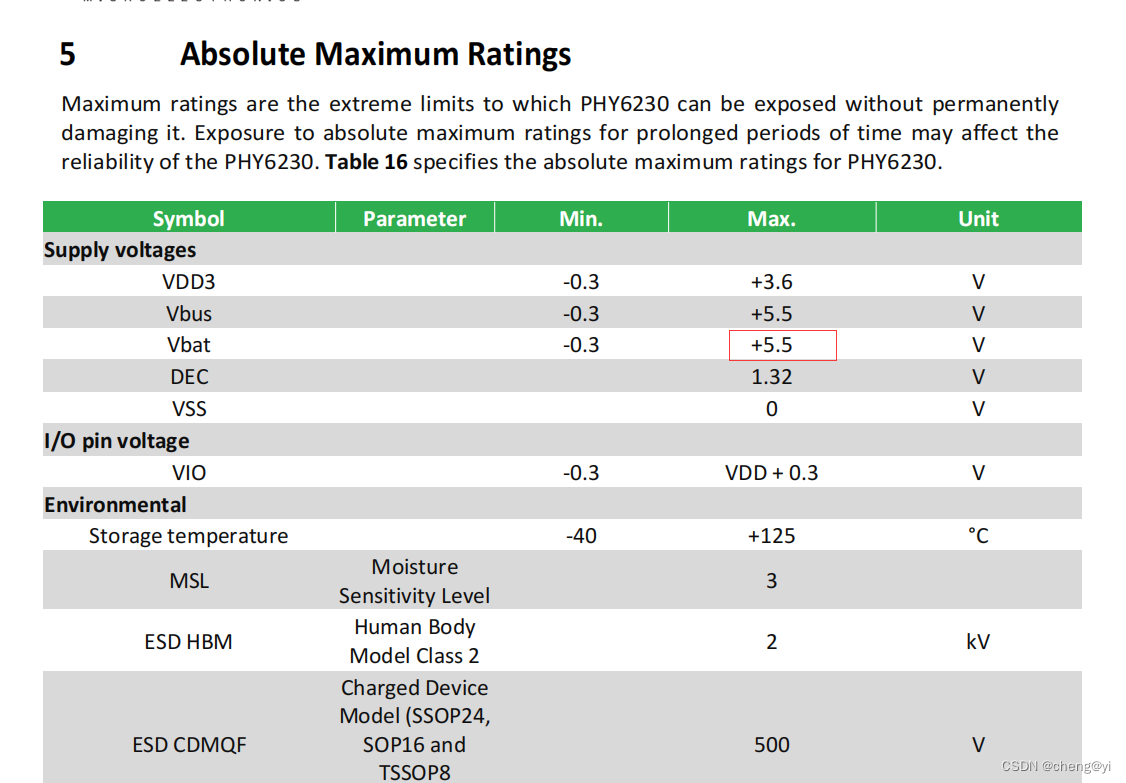

按照规格书的说法,第八号管脚也就是P07/VBAT可以承受最高5.5V的电压,内部可以通过LDO降压后给IO等各个模块供电:
在这里插入图片描述
