高通camx Node相关

原创 已于 2025-06-12 10:26:13 修改 · 921 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c++

于 2025-06-05 20:40:19 首次发布

一、node的存放位置

        node在camx和chi中均会存在，但存在的位置不一样。

        Camx中主要位于：android/vendor/qcom/proprietary/camx/src/（hwl/swl），例如：IFE,IPE,BPS,Sensor等。

        Chi中主要位于：android/vendor/qcom/proprietary/chi-cdk/oem/qcom/node/，例如：三方EIS，memcpy等。

二、两种node的差异

        Camx node是平台已经封装好的节点，一般不需要改动；而Chi node则是提供给vendor自定义实现的节点，用于自定义算法处理。

三、node是如何启用的

        一个node会被编译成一个.so文件。在开机过程中系统会加载很多东西，比如各种应用程序、so文件等等，在加载HAL进程时，会一起加载node。

具体实现如下：

 probechicomponents代码如下：

CamxResult ProbeChiComponents(
    ExternalComponentInfo* pExternalComponentInfo,
UINT*                  pNumExternalComponent)
//返回so的文件数量
    fileCountTypeNode  = OsUtils::GetFilesFromPath(ExtCompPath,
                                                   FILENAME_MAX,
                                                   &soFilesName[0][0],
                                                   "*",      //VendorName
                                                   "node",  //CategoryName
，例如com.qti.node.memcpy.so,  com.wt.node.sat.so
                                                   "*",
                                                   "*",
                                                 &SharedLibraryExtension[0]);
//循环加载Node节点
    while (index < fileCountTypeNode + fileCountTypeStats + fileCountTypeHvx)
    {
        CamX::OSLIBRARYHANDLE handle = CamX::OsUtils::LibMap(&soFilesName[index][0]);// 1.dlopen的封装方法

        if (index < fileCountTypeNode)
        {
            pNodeEntry = reinterpret_cast<PFCHINODEENTRY>(CamX::OsUtils::LibGetAddr(handle, "ChiNodeEntry"));  // 2.dlsys的封装方法
            CAMX_ASSERT(NULL != pNodeEntry);
            pExternalComponentInfo[index].nodeCallbacks.size = sizeof(ChiNodeCallbacks);
            if (NULL != pNodeEntry)
            {
                pNodeEntry(&pExternalComponentInfo[index].nodeCallbacks);// 3.Node API’s Callbacks
            }

            if (NULL != pExternalComponentInfo[index].nodeCallbacks.pQueryVendorTag)
            {
                GetComponentTag(pExternalComponentInfo[index].nodeCallbacks.pQueryVendorTag);
            }

            pExternalComponentInfo[index].nodeAlgoType = ExternalComponentNodeAlgo::COMPONENTNODE;
        }

代码中的核心方法：

1、dlopen

OSLIBRARYHANDLE ChxUtils::LibMap(const CHAR* pLibraryName)
{
    OSLIBRARYHANDLE hLibrary  = NULL;
    const UINT bindFlags = RTLD_NOW | RTLD_LOCAL;
    hLibrary = dlopen(pLibraryName, bindFlags);
    if (NULL == hLibrary)
    {
        CHX_LOG_ERROR("Failed to load library %s error %s", pLibraryName, dlerror());
        CHX_ASSERT(0 == dlerror());
    }
    return hLibrary;
}

2、dlsym

// 此方法的作用是获取.so链接库hLibrary里面的名为pProcName的函数

VOID* ChxUtils::LibGetAddr(OSLIBRARYHANDLE hLibrary,
                           const CHAR*     pProcName)
{
    VOID* pProcAddr = NULL;
    if (hLibrary != NULL)
    {
        pProcAddr = dlsym(hLibrary, pProcName);
    }
    return pProcAddr;
}

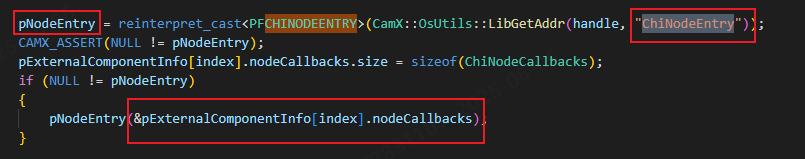

因此在函数camxchicomponent.cpp里面会获取函数chiNodeEntry 函数，并将地址赋值给pNodeEntry。然后把对应node的回调信息放到&pExternalComponentInfo[index].nodeCallbacks。


首先要知道.so 库文件是一个 ELF 文件，可以通过 readelf -s 命令查看对应的.so文件描述，如下图可以看到其中有一个 Name 属性为 ChiNodeEntry。

获取node方法总体解释： 也就是:CamX通过GetFilesFromPath遍历camera/components目录下的所有so，调用dlopen()来打开目标库获取handle（定位库文件的地址），然后使用dlsym()来得到符号函数名字为"ChiNodeEntry"的地址，因为所有Node都有一个入口方法ChiNodeEntry，这样便可以加载所有的Node。

CDK_VISIBILITY_PUBLIC VOID ChiNodeEntry(
    CHINODECALLBACKS* pNodeCallbacks)
{
    if (NULL != pNodeCallbacks)
    {
        if (pNodeCallbacks->majorVersion == ChiNodeMajorVersion &&
            pNodeCallbacks->size >= sizeof(CHINODECALLBACKS))
        {
            pNodeCallbacks->majorVersion             = ChiNodeMajorVersion;
            pNodeCallbacks->minorVersion             = ChiNodeMinorVersion;
            pNodeCallbacks->pGetCapabilities          = MemCpyNodeGetCaps;
            pNodeCallbacks->pQueryVendorTag          = MemCpyNodeQueryVendorTag;
            pNodeCallbacks->pCreate                  = MemCpyNodeCreate;
            pNodeCallbacks->pDestroy                 = MemCpyNodeDestroy;
            pNodeCallbacks->pQueryBufferInfo         = MemCpyNodeQueryBufferInfo;
            pNodeCallbacks->pSetBufferInfo           = MemCpyNodeSetBufferInfo;
            pNodeCallbacks->pProcessRequest          = MemCpyNodeProcRequest;
            pNodeCallbacks->pChiNodeSetNodeInterface = MemCpyNodeSetNodeInterface;
        }
}

加载node之后，如何使用node中的方法呢？

        通过调用pNodeEntry对pExternalComponentInfo[index].nodeCallbacks参数进行取地址赋值，这样就可以使用Node中的方法，其他的节点类似就好。

       总结：node 的加载是通过编译成.so文件使用，当程序起来的时候，就可以使用.so文件，加载node节点，每个node中存在一个ChiNodeEntry，将chiNodeEntry导入，就可以加载node里面的方法。

四、针对chinodecallbacks分析回调中的各个函数大致分析

CDK_VISIBILITY_PUBLIC VOID ChiNodeEntry(
    CHINODECALLBACKS* pNodeCallbacks)
{
    if (NULL != pNodeCallbacks)
    {
        if ((ChiNodeMajorVersion == pNodeCallbacks->majorVersion) &&
            (sizeof(CHINODECALLBACKS) <= pNodeCallbacks->size))
        {
            pNodeCallbacks->majorVersion                = ChiNodeMajorVersion;
            pNodeCallbacks->minorVersion                = ChiNodeMinorVersion;
            pNodeCallbacks->pGetCapabilities            = GpuNodeGetCaps;
            pNodeCallbacks->pQueryVendorTag             = GpuNodeQueryVendorTag;
            pNodeCallbacks->pCreate                     = GpuNodeCreate;
            pNodeCallbacks->pDestroy                    = GpuNodeDestroy;
            pNodeCallbacks->pQueryBufferInfo            = GpuNodeQueryBufferInfo;
            pNodeCallbacks->pSetBufferInfo              = GpuNodeSetBufferInfo;
            pNodeCallbacks->pProcessRequest             = GpuNodeProcRequest;
            pNodeCallbacks->pChiNodeSetNodeInterface    = GpuNodeSetNodeInterface;
            pNodeCallbacks->pPostPipelineCreate         = GpuNodePostPipelineCreate;
            pNodeCallbacks->pFlushRequest               = GpuNodeFlushRequest;
            pNodeCallbacks->pGetFlushResponse           = GpuNodeGetFlushResponse;
        }
        else
        {
            LOG_ERROR(CamxLogGroupChi, "Chi API major version doesn't match (%d:%d) vs (%d:%d)",
                      pNodeCallbacks->majorVersion,
                      pNodeCallbacks->minorVersion,
                      ChiNodeMajorVersion,
                      ChiNodeMinorVersion);
        }
    }
    else
    {
        LOG_ERROR(CamxLogGroupChi, "Invalid Argument: %p", pNodeCallbacks);
    }
}
/// @brief Callback Interface for Chi to call into custom node.
typedef struct ChiNodeCallbacks
{
    UINT32                          size;                       ///< Size of this structure
    UINT32                          majorVersion;               ///< Major version
    UINT32                          minorVersion;               ///< Minor version
    PFNNODEGETCAPS                  pGetCapabilities;           ///< Get Node Capabilities
    PFNCHIQUERYVENDORTAG            pQueryVendorTag;            ///< Optional function to get the vendor tags
                                                                ///< supported by node
    PFNNODECREATE                   pCreate;                    ///< Mandatory function to create an instance of the node
    PFNNODEDESTROY                  pDestroy;                   ///< Mandatory function to destroy an instance of the node
    PFNNODEQUERYBUFFERINFO          pQueryBufferInfo;           ///< Mandatory function called to query input buffer
                                                                ///< requirements
    PFNNODESETBUFFERINFO            pSetBufferInfo;             ///< Mandatory function called to set the buffer properties
    PFNNODEPROCREQUEST              pProcessRequest;            ///< Mandatory function to process a request by node
    PFCHINODESETNODEINTERFACE       pChiNodeSetNodeInterface;   ///< Mandatory function to set the node interface functions
    PFNPIPELINECREATED              pPipelineCreated;           ///< Notify pipeline created. Deprecated
    PFNPOSTPIPELINECREATE           pPostPipelineCreate;        ///< Indication of Post pipeline creation
    PFNCHIPREPARESTREAMON           pPrepareStreamOn;           ///< Notify pipeline for preparing stream on
    PFNCHIONSTREAMON                pOnStreamOn;                ///< Notify pipeline stream on
    PFNCHIONSTREAMOFF               pOnStreamOff;               ///< Notify pipeline stream off
    PFNNODEQUERYMETADATAPUBLISHLIST pQueryMetadataPublishList;  ///< Mandatory function called to query metadata list
                                                                ///< published by the node
    PFNNODEFLUSH                    pFlushRequest;              ///< Free up node resources allocated for a request
    PFNNODEFLUSHRESPONSEINFO        pGetFlushResponse;          ///< Get worst case response time for flush call
    PFNNODEFILLPERREQUESTHWDATA     pFillHwdata;                ///< Fill per request hardware data
} CHINODECALLBACKS;

回调函数指针对应实现函数功能与作用调用时机
pGetCapabilitiesGpuNodeGetCaps获取节点能力
返回节点支持的硬件特性（如旋转/缩放/滤镜等）		节点初始化时
pQueryVendorTagGpuNodeQueryVendorTag查询供应商标签
声明节点自定义的元数据标签（如调试参数/控制参数）		流水线构建前
pCreateGpuNodeCreate创建节点实例
分配节点私有数据，初始化硬件资源		每个节点实例化时
pDestroyGpuNodeDestroy销毁节点实例
释放资源，清理状态		节点不再使用时
pQueryBufferInfoGpuNodeQueryBufferInfo查询缓冲区需求
声明节点对输入/输出缓冲区的尺寸/格式/对齐要求		流水线缓冲区分配前
pSetBufferInfoGpuNodeSetBufferInfo设置缓冲区信息
接收实际分配的缓冲区属性（如 stride/scanline）		缓冲区分配完成后
pProcessRequestGpuNodeProcRequest处理请求
核心函数，执行图像处理（如 GPU 滤镜/旋转/缩放）		每帧数据处理时
pChiNodeSetNodeInterfaceGpuNodeSetNodeInterface设置节点接口
获取 CHI 框架服务（如日志/元数据访问）		节点创建后立即调用
pPostPipelineCreateGpuNodePostPipelineCreate流水线创建后处理
执行依赖完整流水线的初始化（如跨节点依赖解析）		整个相机流水线构建完成后
pFlushRequestGpuNodeFlushRequest刷新请求
中止正在处理的请求（如相机模式切换时）		流水线需要重置时
pGetFlushResponseGpuNodeGetFlushResponse获取刷新响应
确认所有请求已终止

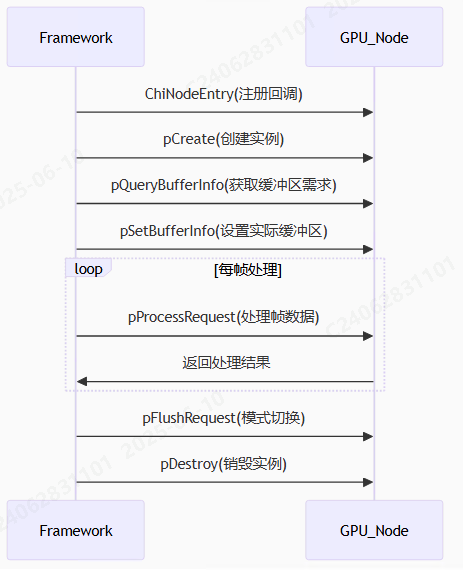

以GPU为例：
