一、Node简单介绍

较官方的定义：Node节点在Camx/Chi架构中至关重要，主要用于处理pipeline下发的request，最终的数据处理都是通过封装好的Node节点来进行的。

简单来说Node用于数据处理；

同时也可以是一些特殊的算法处理，比如EIS，FD，SW Remosaic等等。

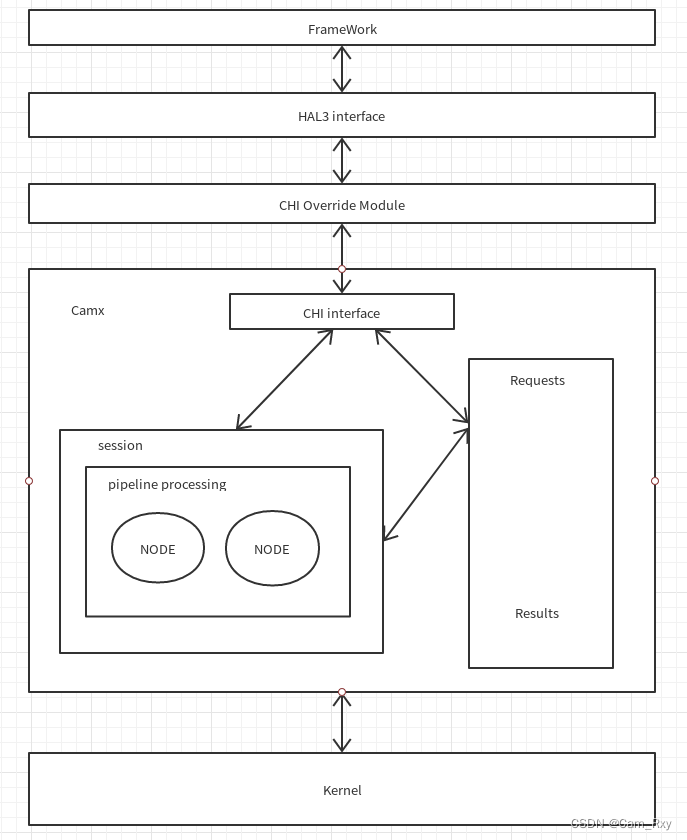

大概了解下Node所处的具体位置，如下图：

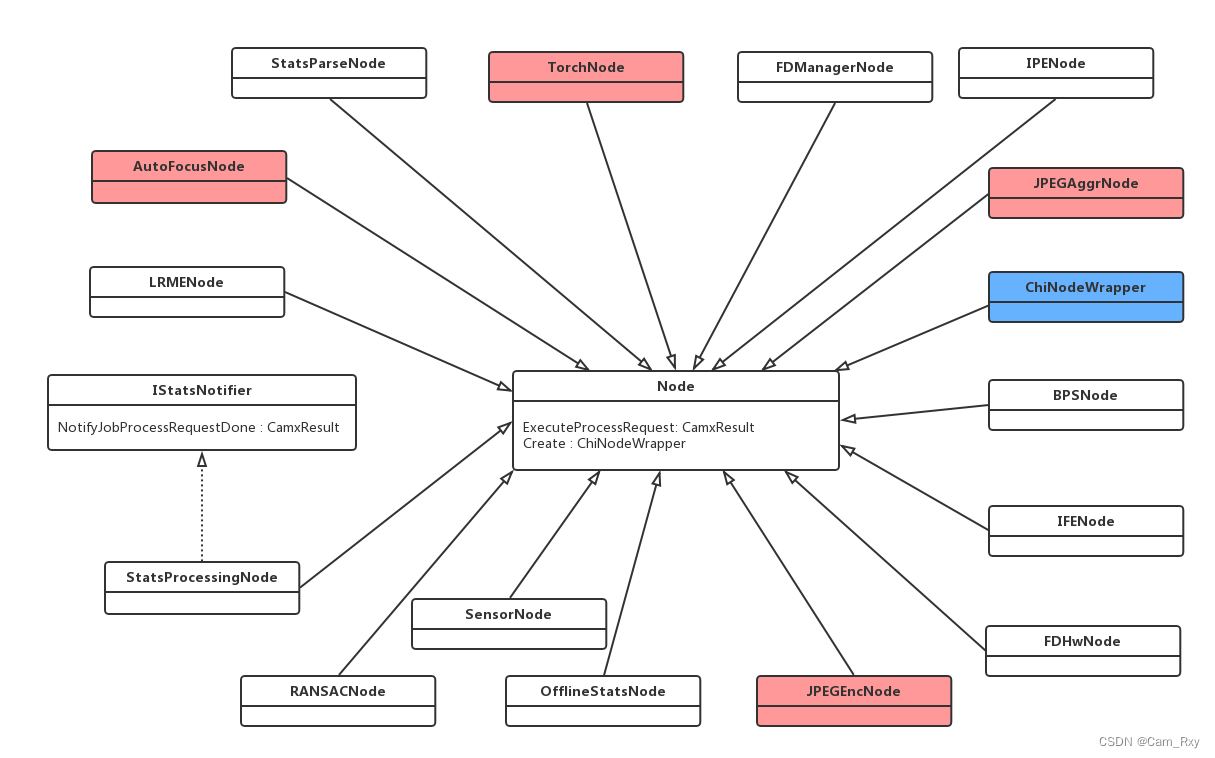

Node在Camx/Chi中均会存在，Camx中主要位于：android/vendor/qcom/proprietary/camx/src/（hwl/swl），例如：IFE,IPE,BPS,Sensor等。

Chi中主要位于：android/vendor/qcom/proprietary/chi-cdk/oem/qcom/node/，例如：三方EIS，memcpy等。

那两种Node之间有何差异呢？

主要体现在：Camx node是平台已经封装好的节点，一般不需要改动；而Chi node则是提供给vendor自定义实现的节点，用于自定义算法处理。

二、Node如何加载

今天讲解的是Chi Node，大概分为三类，主要关注COMPONENT NODE；

enum class ExternalComponentNodeAlgo
{
COMPONENTNODE      = 0,   ///< Node
COMPONENTALGORITHM = 1,   ///< Algorithm
COMPONENTHVX       = 2,   ///< Hvx
};

在开机过程中系统会加载很多东西，比如各种应用程序、so文件等等，在加载HAL进程时同样会一起加载Node，我们共同在以下方法中梳理Node的加载流程：
android/vendor/qcom/proprietary/camx/src/core/camxhwenvironment.cpp
//HW初始化方法

CamxResult HwEnvironment::Initialize()
 CAMX_ASSERT(NULL != pExternalComponent);
if ((CamxResultSuccess == result) && (NULL != pExternalComponent))
{
     result = ProbeChiComponents(pExternalComponent, &m_numExternalComponent);
}

//我们要知道External node在编译成功之后存放于以下目录
static const CHAR ExtCompPath[] = "/vendor/lib64/camera/components";
//ProbeChiComponents方法

CamxResult ProbeChiComponents(
    ExternalComponentInfo* pExternalComponentInfo,
UINT*                  pNumExternalComponent)
//返回so的文件数量
    fileCountTypeNode  = OsUtils::GetFilesFromPath(ExtCompPath,
                                                   FILENAME_MAX,
                                                   &soFilesName[0][0],
                                                   "*",      //VendorName
                                                   "node",  //CategoryName
，例如com.qti.node.memcpy.so,  com.wt.node.sat.so
                                                   "*",
                                                   "*",
                                                 &SharedLibraryExtension[0]);
//循环加载Node节点
    while (index < fileCountTypeNode + fileCountTypeStats + fileCountTypeHvx)
    {
        CamX::OSLIBRARYHANDLE handle = CamX::OsUtils::LibMap(&soFilesName[index][0]);// 1.dlopen的封装方法

        if (index < fileCountTypeNode)
        {
            pNodeEntry = reinterpret_cast<PFCHINODEENTRY>(CamX::OsUtils::LibGetAddr(handle, "ChiNodeEntry"));  // 2.dlsys的封装方法
            CAMX_ASSERT(NULL != pNodeEntry);
            pExternalComponentInfo[index].nodeCallbacks.size = sizeof(ChiNodeCallbacks);
            if (NULL != pNodeEntry)
            {
                pNodeEntry(&pExternalComponentInfo[index].nodeCallbacks);// 3.Node API’s Callbacks
            }

            if (NULL != pExternalComponentInfo[index].nodeCallbacks.pQueryVendorTag)
            {
                GetComponentTag(pExternalComponentInfo[index].nodeCallbacks.pQueryVendorTag);
            }

            pExternalComponentInfo[index].nodeAlgoType = ExternalComponentNodeAlgo::COMPONENTNODE;
        }

1.核心方法dlopen

OSLIBRARYHANDLE ChxUtils::LibMap(const CHAR* pLibraryName)
{
    OSLIBRARYHANDLE hLibrary  = NULL;
    const UINT bindFlags = RTLD_NOW | RTLD_LOCAL;
    hLibrary = dlopen(pLibraryName, bindFlags);
    if (NULL == hLibrary)
    {
        CHX_LOG_ERROR("Failed to load library %s error %s", pLibraryName, dlerror());
        CHX_ASSERT(0 == dlerror());
    }
    return hLibrary;
}

2.核心方法dlsym

VOID* ChxUtils::LibGetAddr(OSLIBRARYHANDLE hLibrary,
                           const CHAR*     pProcName)
{
    VOID* pProcAddr = NULL;
    if (hLibrary != NULL)
    {
        pProcAddr = dlsym(hLibrary, pProcName);
    }
    return pProcAddr;
}

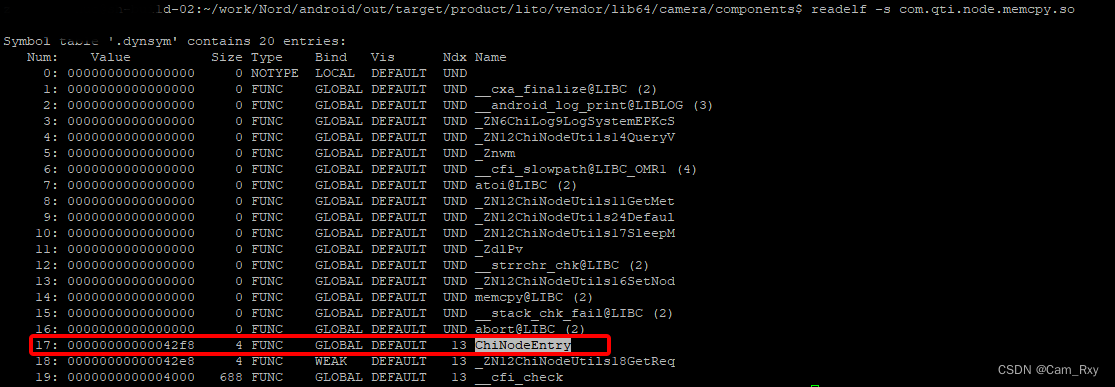

首先要知道.so 库文件是一个 ELF 文件，可以通过 readelf -s 命令查看对应的.so文件描述，如下图可以看到其中有一个 Name 属性为 ChiNodeEntry。

也就是:CamX通过GetFilesFromPath遍历camera/components目录下的所有so，调用dlopen()来打开目标库获取handle（定位库文件的地址），然后使用dlsym()来得到符号名字为"ChiNodeEntry"的地址，因为所有Node都有一个入口方法ChiNodeEntry，这样便可以加载所有的Node。
那么加载之后如何拿到Node中的方法？
1.这里就需要查看"//ProbeChiComponents方法" 中3的pNodeEntry的数据类型

PFCHINODEENTRY       pNodeEntry;
typedef VOID (*PFCHINODEENTRY) (CHINODECALLBACKS* pNodeCallbacks);

函数指针类型；
通过调用pNodeEntry对pExternalComponentInfo[index].nodeCallbacks参数进行取地址赋值，这样就可以使用Node中的方法。
2.以memcpy为例看一下具体操作：
android/vendor/qcom/proprietary/chi-cdk/oem/qcom/node/memcpy/camxchinodememcpy.cpp
//Memcpynode 中的ChiNodeEntry方法

CDK_VISIBILITY_PUBLIC VOID ChiNodeEntry(
    CHINODECALLBACKS* pNodeCallbacks)
{
    if (NULL != pNodeCallbacks)
    {
        if (pNodeCallbacks->majorVersion == ChiNodeMajorVersion &&
            pNodeCallbacks->size >= sizeof(CHINODECALLBACKS))
        {
            pNodeCallbacks->majorVersion             = ChiNodeMajorVersion;
            pNodeCallbacks->minorVersion             = ChiNodeMinorVersion;
            pNodeCallbacks->pGetCapabilities          = MemCpyNodeGetCaps;
            pNodeCallbacks->pQueryVendorTag          = MemCpyNodeQueryVendorTag;
            pNodeCallbacks->pCreate                  = MemCpyNodeCreate;
            pNodeCallbacks->pDestroy                 = MemCpyNodeDestroy;
            pNodeCallbacks->pQueryBufferInfo         = MemCpyNodeQueryBufferInfo;
            pNodeCallbacks->pSetBufferInfo           = MemCpyNodeSetBufferInfo;
            pNodeCallbacks->pProcessRequest          = MemCpyNodeProcRequest;
            pNodeCallbacks->pChiNodeSetNodeInterface = MemCpyNodeSetNodeInterface;
        }
}

非常清楚明了，举一反三：其他类型的Node如何加载、Camx如何加载Chi、上层如何加载HAL等等，同理。
