Multisim仿真LC三点式振荡器不起振

经过几天的反复测试学习。

发现,LC三点式电路不容易起振的原因,不是1.无开关,2.lc参数不合适。

而是,软件里面有个步长参数,必须要适合震荡频率。否则只有一种可能就是:反复按压开关,有很小的几率电路产生了冲击脉冲可以起振。

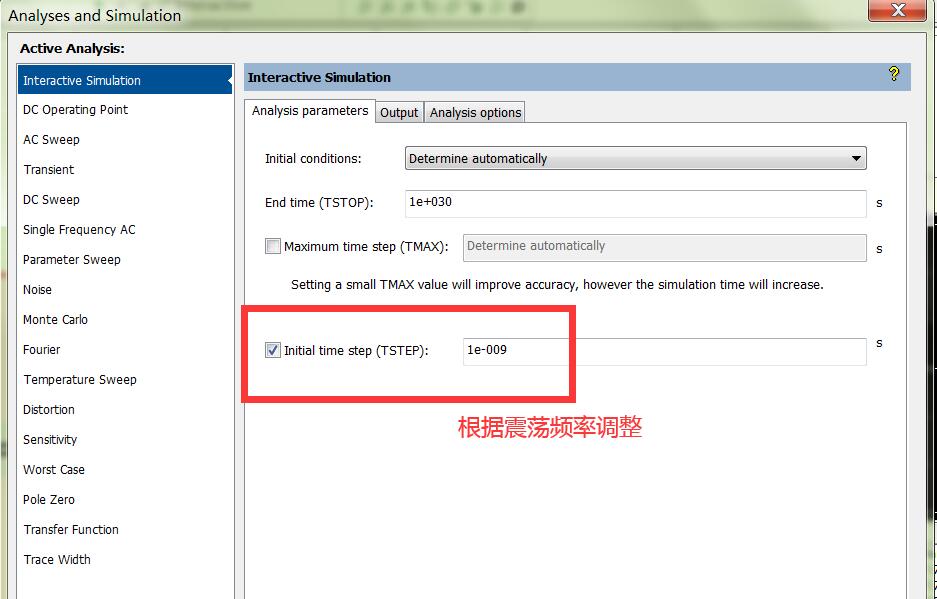

图示的框内参数,根据具体的设计的震荡频率调整。调整后,不需要开关,而且可以接电解电容。只要点运行按钮。就能开始起振。

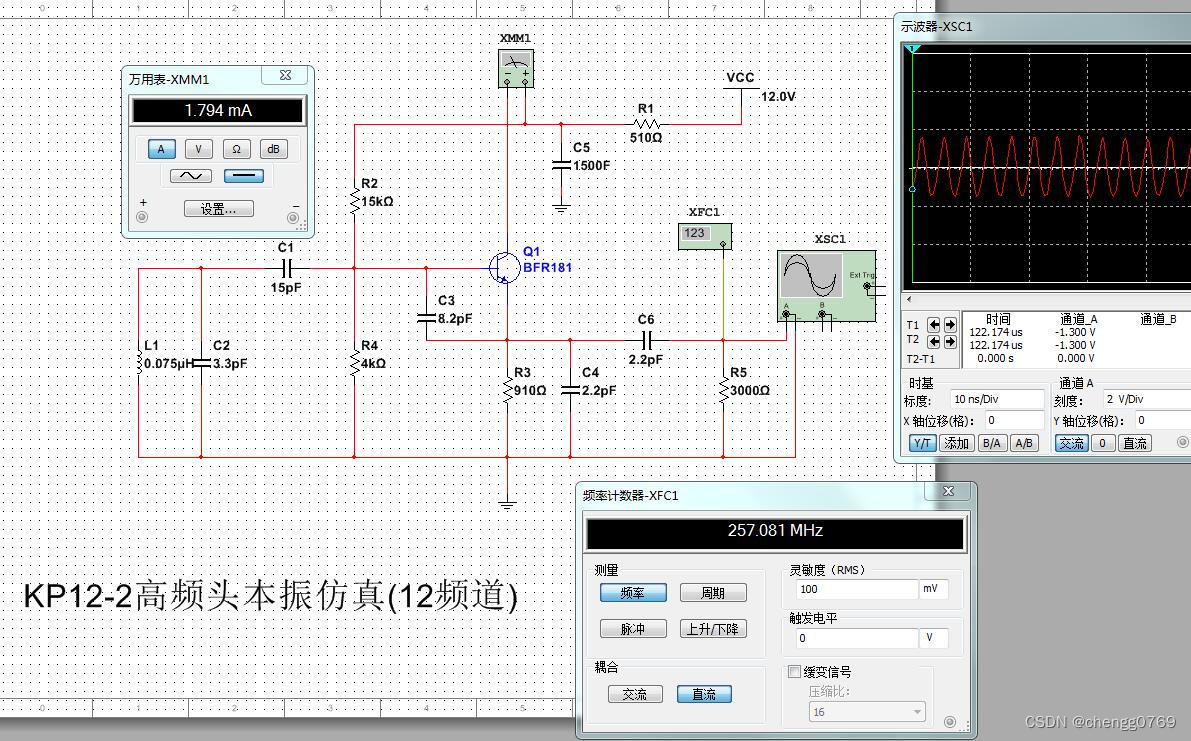

另外给出一个黑白电视高频头上面使用的本振仿真:

**另外三篇试验记录:

9018单管调频话筒调试攻略_chengg0769的博客-CSDN博客

Multisim电容三点式振荡器如何调整到起振并保持足够振幅_chengg0769的博客-CSDN博客

Multisim仿真KP12-2高频头本振电路_kp2122dp电路图_chengg0769的博客-CSDN博客
