一、功能说明

对于CODESYS V3版本，PLC-Recorder可以通过变量名称（符号地址）进行数据采集。并可以在线、离线选择符号变量。以下是配置方法：

二、PLC配置方法（以汇川AM为例）

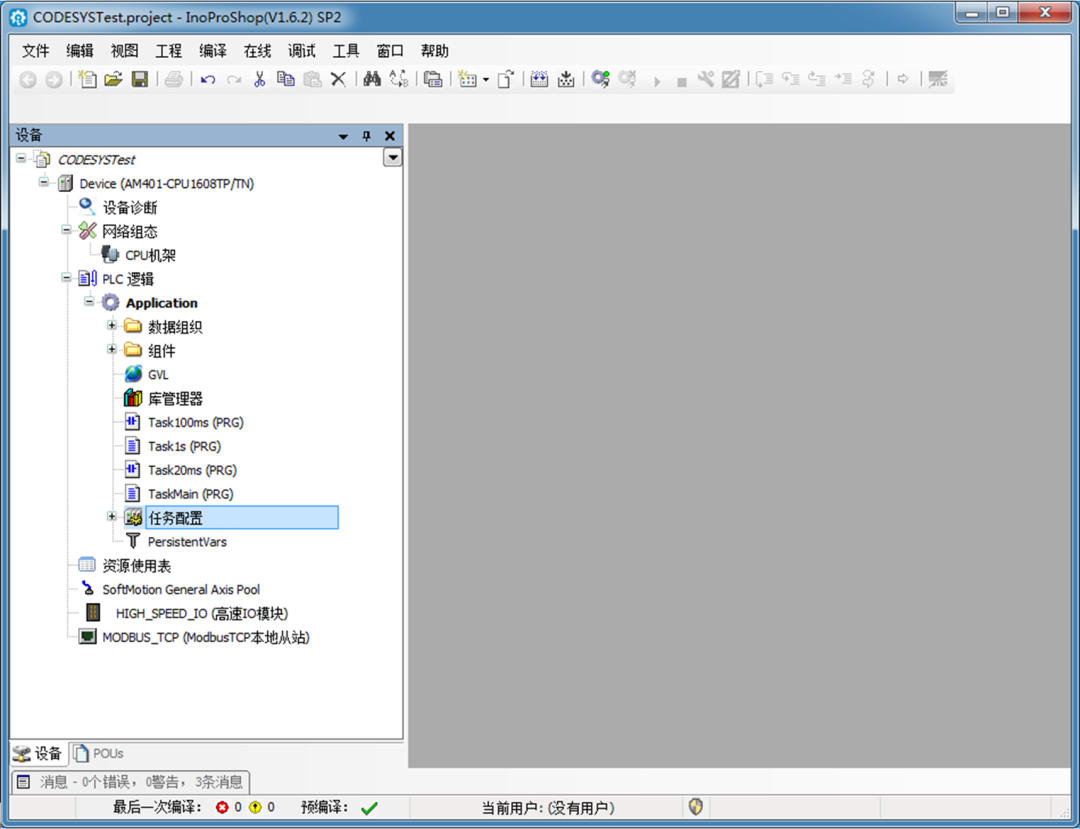

步骤1. 初始状态

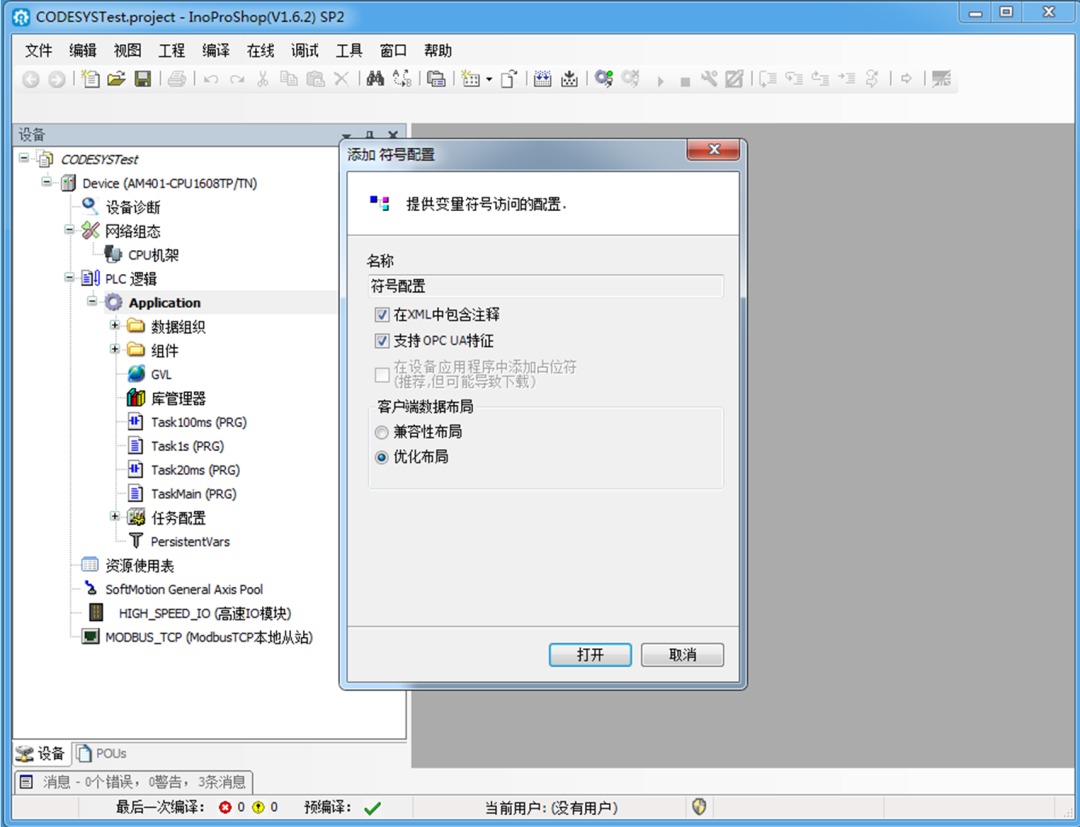

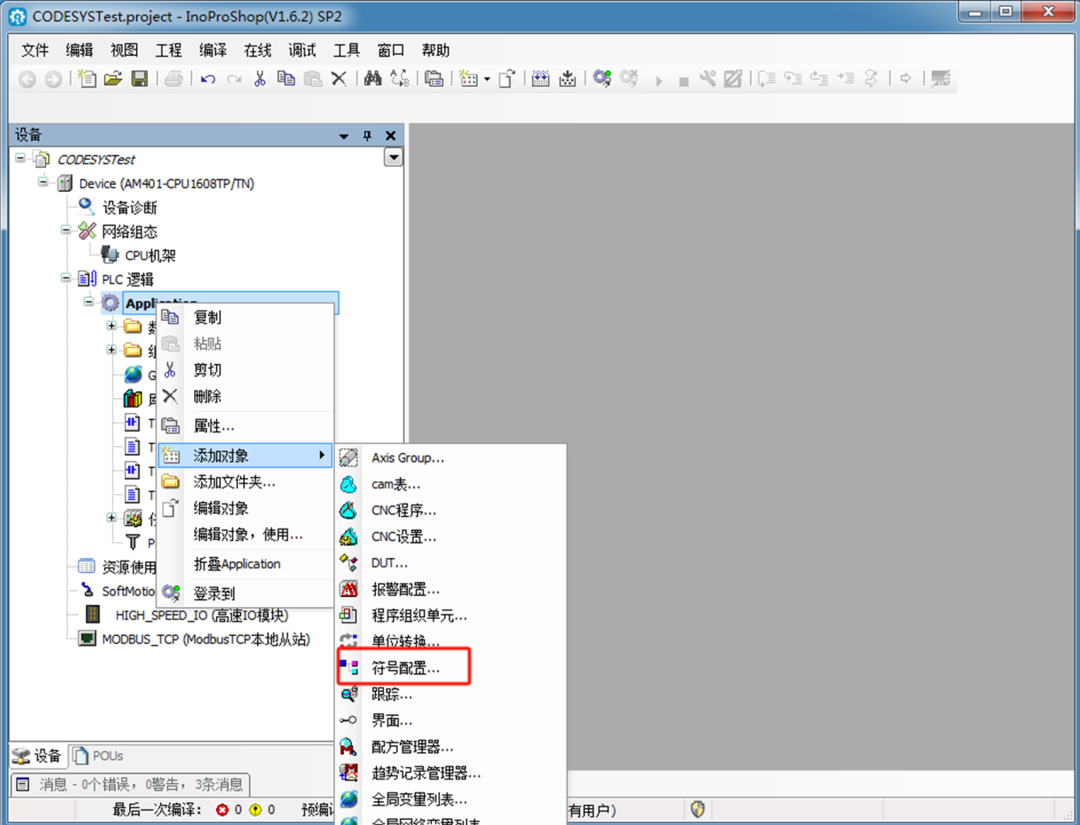

步骤2. 添加符号配置

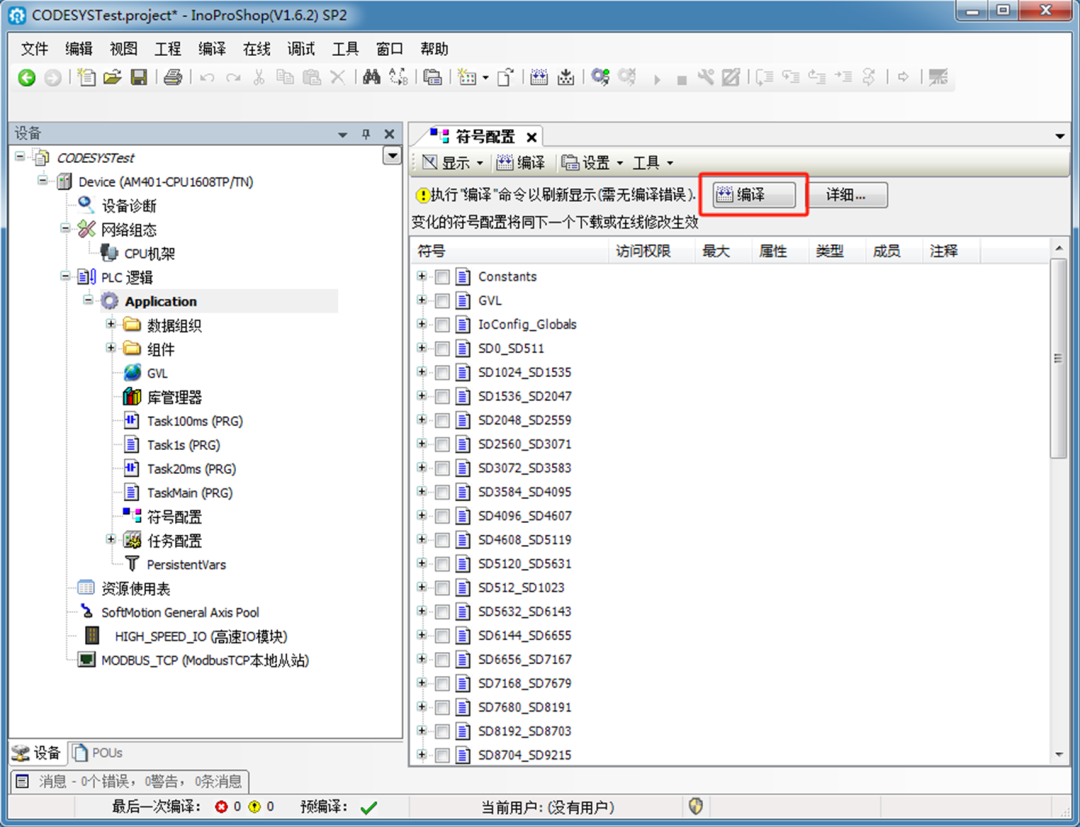

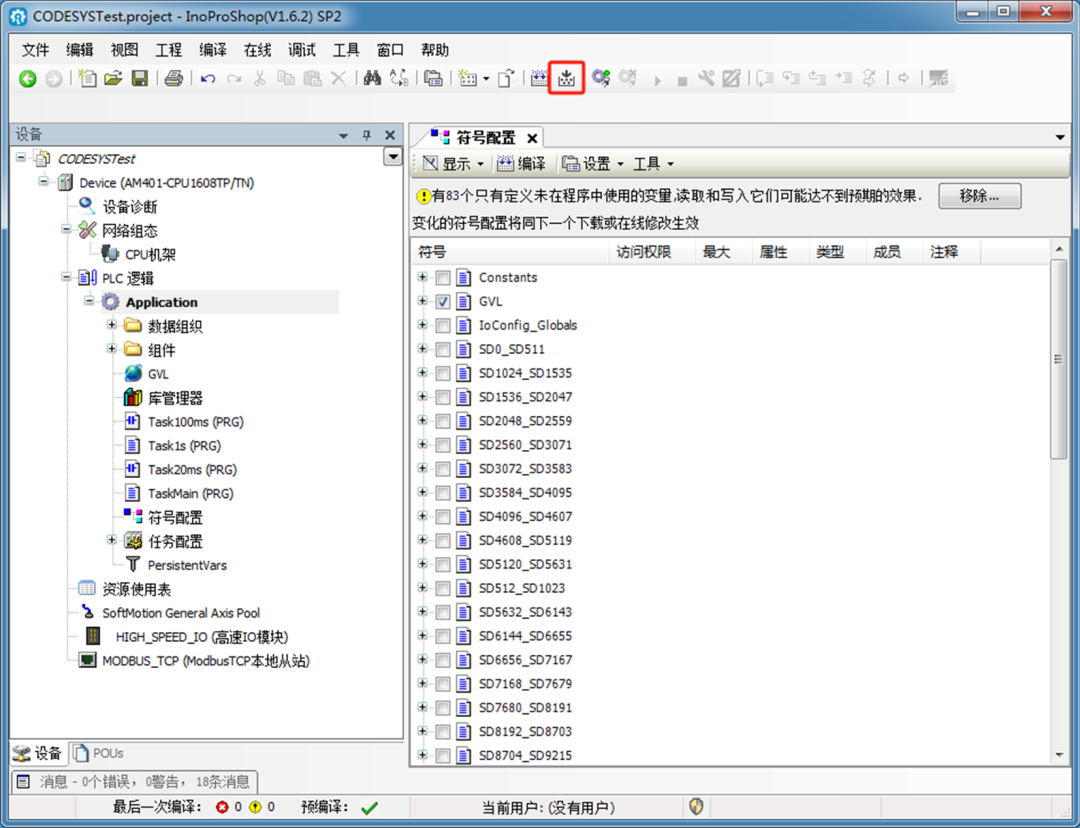

步骤3. 打开符号配置，进行编译，完成后，这个编译按钮消失。

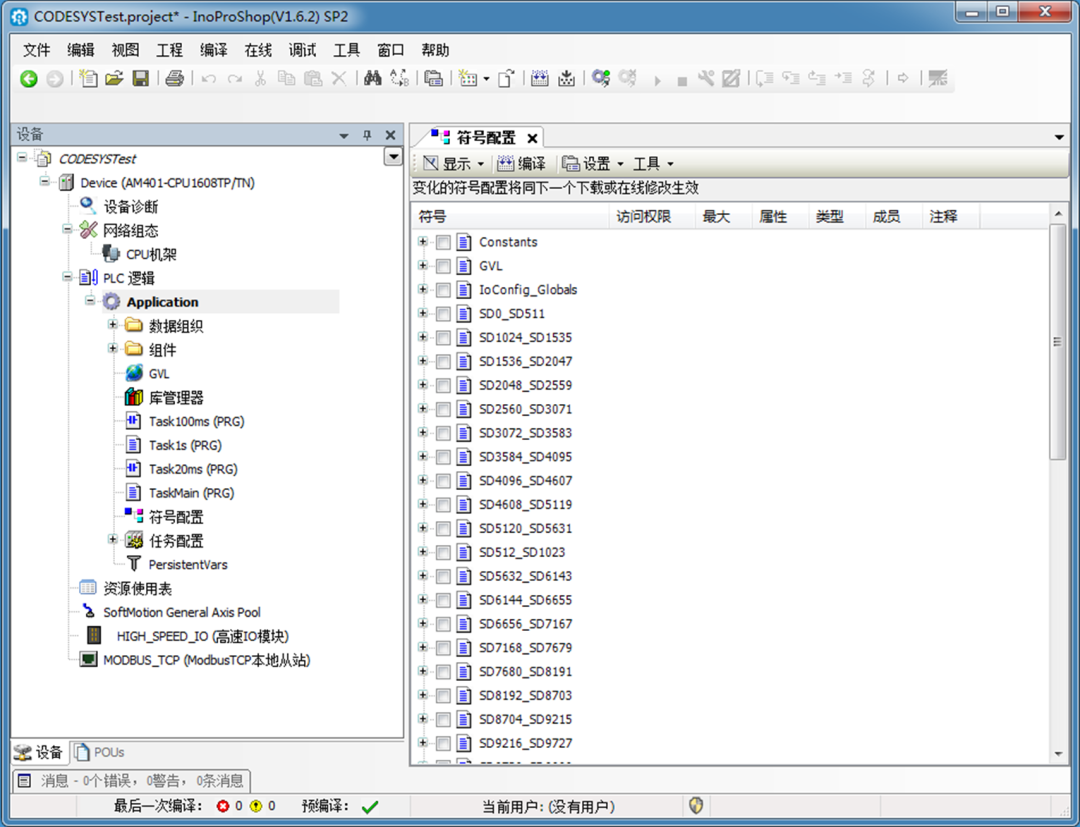

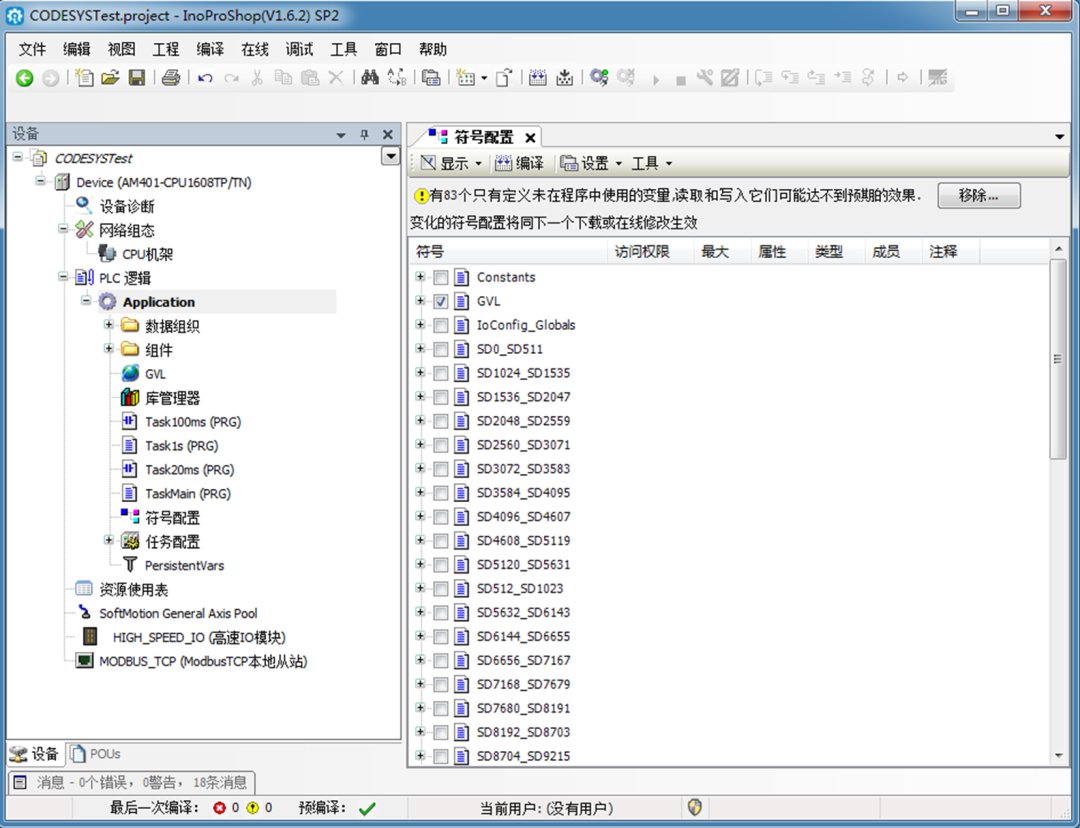

步骤4. 勾选需要导出或者在线访问的变量容器：

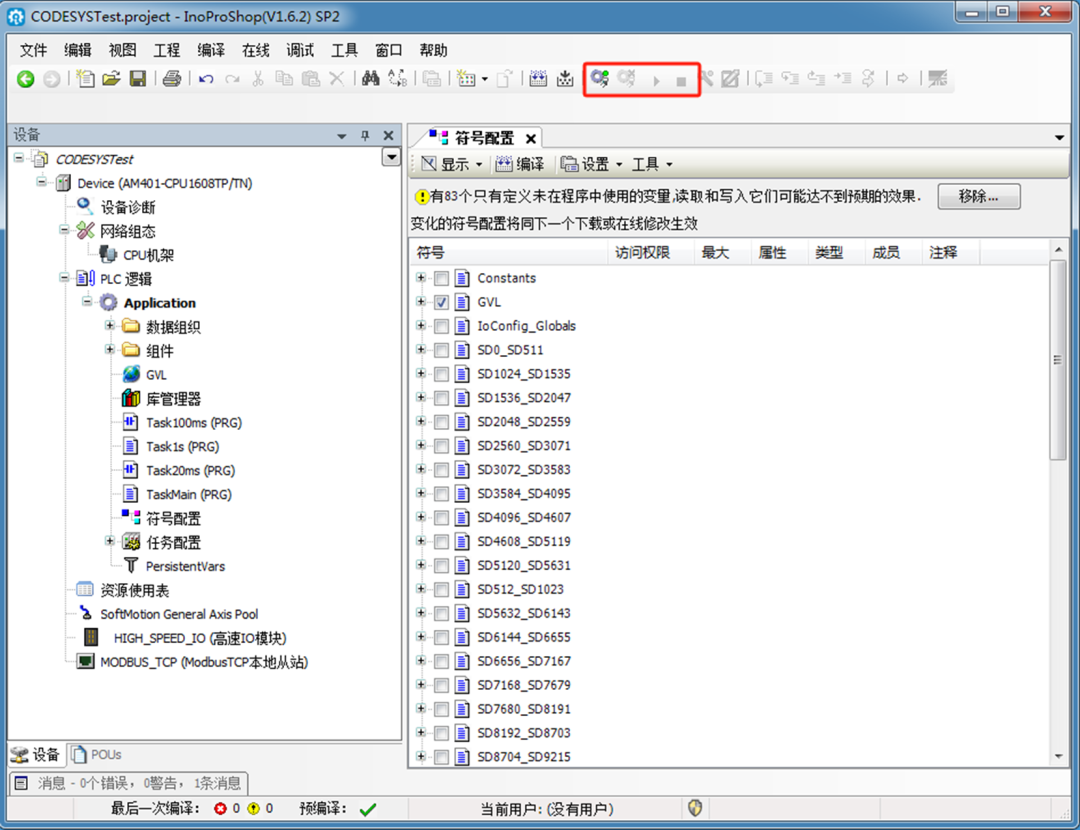

步骤5. 进行项目编译：

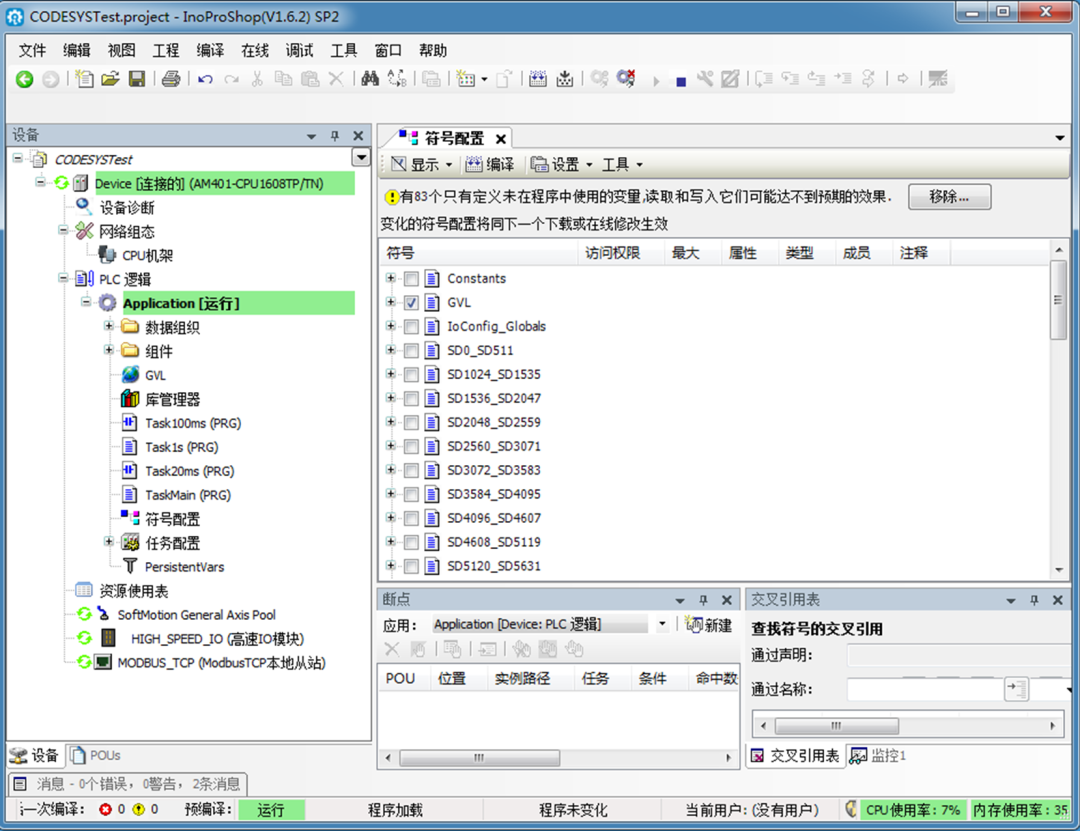

步骤6. 登录PLC设备，下载符号配置信息，启动PLC运行：

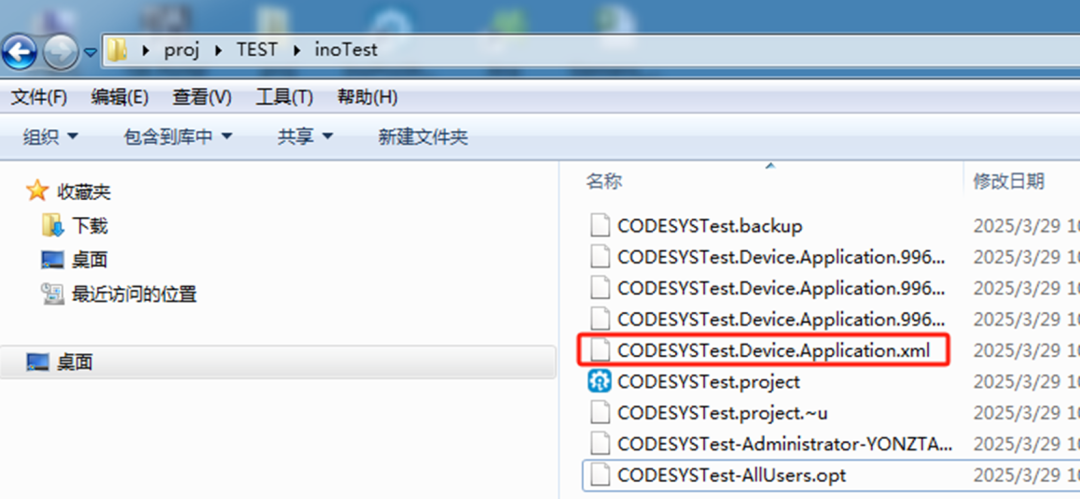

步骤7. 如果需要离线导入符号变量，请复制项目目录里的.xml文件：

三、离线挑选变量

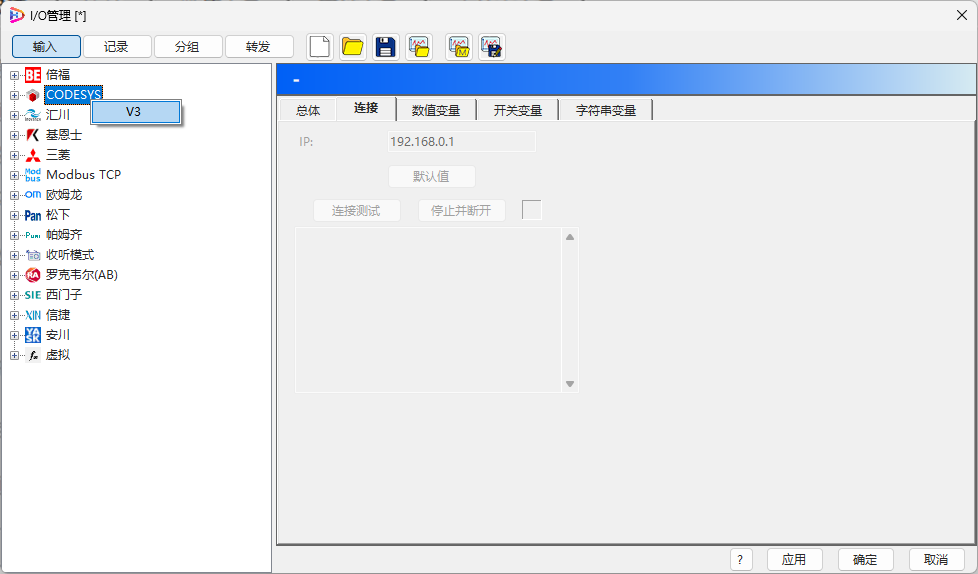

步骤1. 创建V3通道

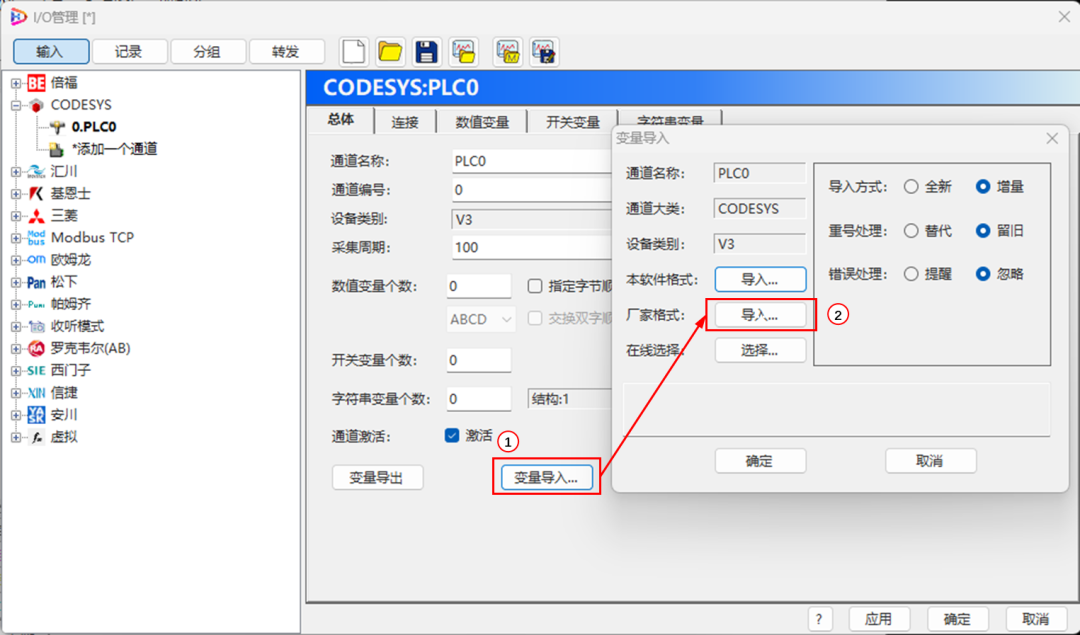

步骤2. 变量导入->厂家格式

打开前面生成的.xml文档，挑选需要采集的变量。

四、在线变量挑选

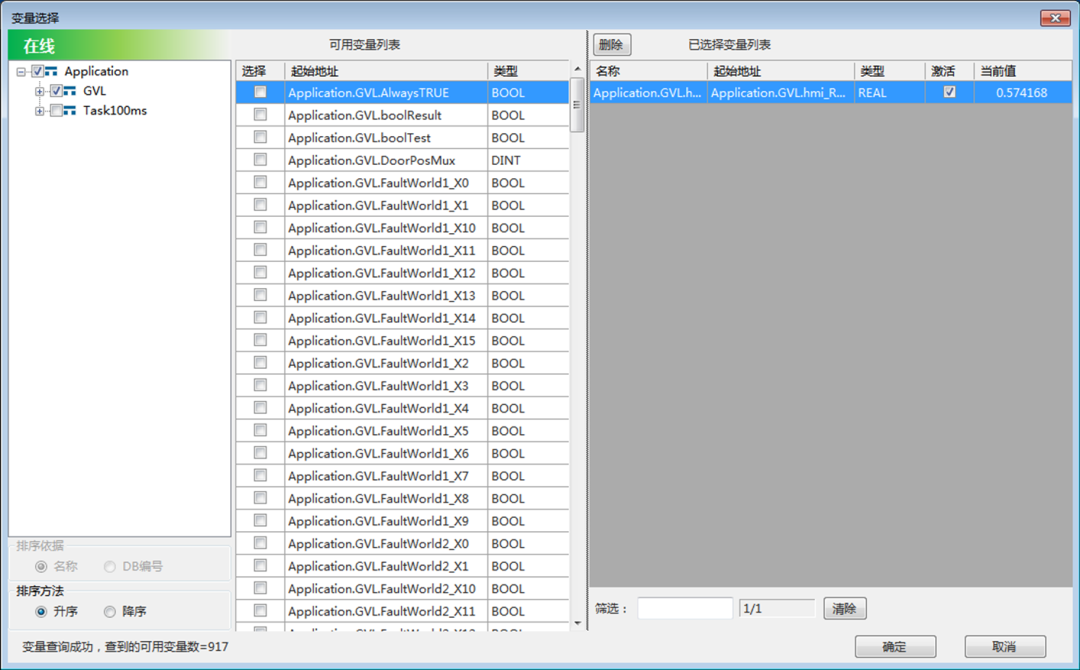

创建V3通道后，选择变量导入->在线选择。可以查看已挑选变量的实时值。

五、说明

可以尝试在各个基于CODESYS V3的PLC、控制器上使用该方法进行便捷的变量访问。
