一款强大、免费的电力录波(COMTRADE)分析软件

COMTRADE是英文 Common format for transient data exchange (COMTRADE) for power systems 的简写，即电力系统瞬态数据交换的通用格式，这是电力行业广泛采用的标准，主要应用场景：

• 故障分析：电力系统发生故障后，故障录波装置会按照 COMTRADE 标准记录相关数据，便于分析故障原因、过程和影响范围。

• 系统监测与评估：用于电力系统日常运行中的数据监测和评估，为系统的稳定性分析、性能评估等提供数据支持。

• 设备研发与测试：在电力设备的研发和测试过程中，遵循 COMTRADE 标准可实现不同设备之间的数据交互和共享，方便对设备性能进行验证和优化。

Ana软件可以打开该格式的文件，既可以利用Ana强大的分析功能进行常规分析，也可以进行一次/二次值的切换，谐波分析，支持变周期采样数据的分析。Ana是PLC-Recorder的免费分析软件，因此，同样可以免费进行电力波形分析。

 一、文件打开

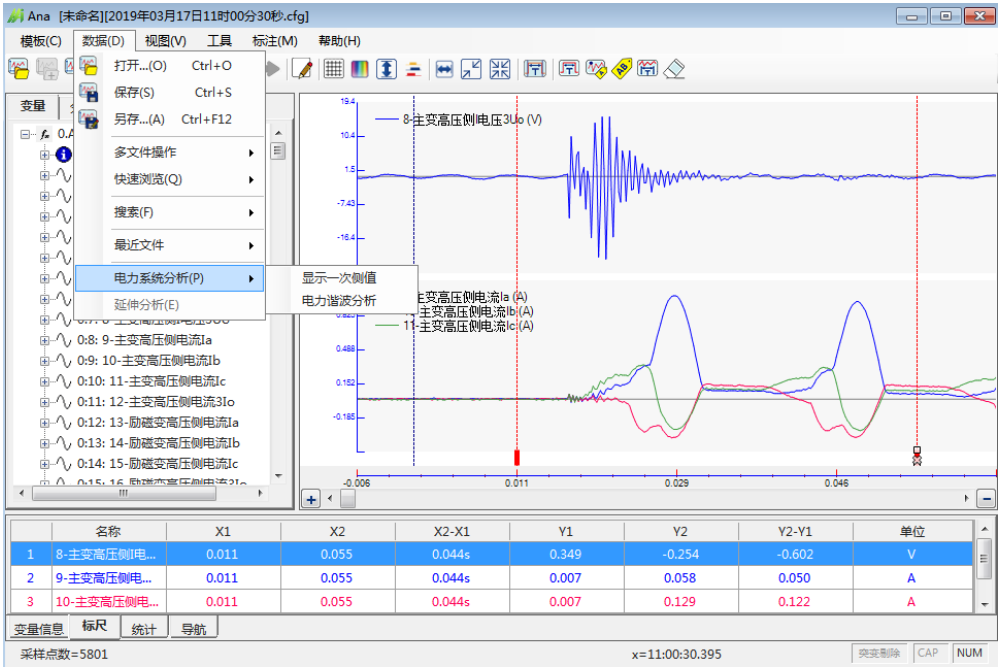

打开Ana软件，通过“数据”->“打开”，选择.CFG文件，即可打开波形文件。打开后，即可看到“电力系统分析”的专用菜单：

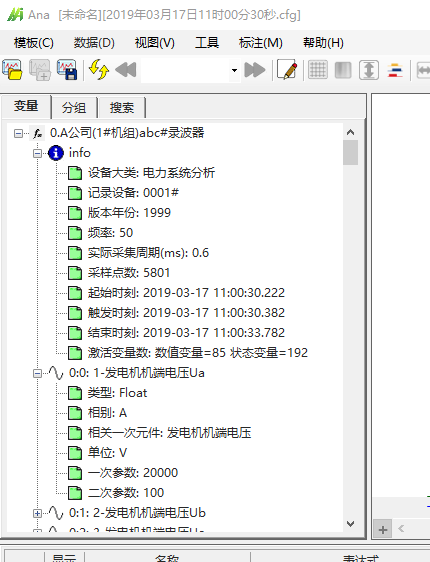

在通道和变量内可以看到整体信息和每个变量的信息：





 二、曲线拖拽、组合

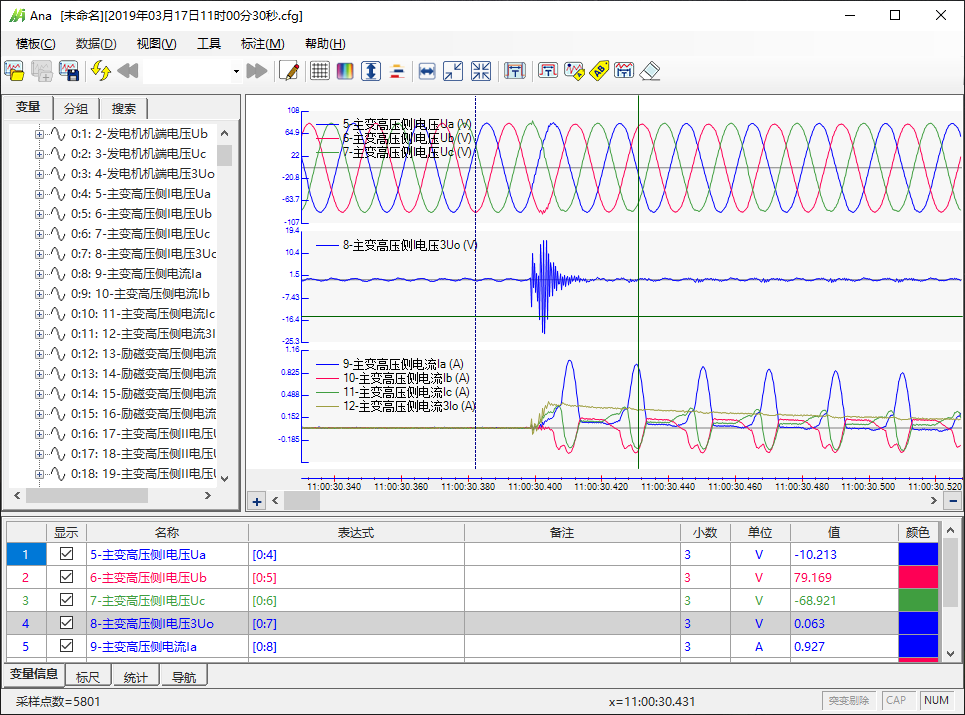

通过变量名上双击、拖拽等操作，可以生成组合曲线：



蓝色的垂直虚线就触发时刻。可以通过菜单“视图”切换X轴是绝对时间还是相对时间。

 三、通用分析功能

软件的分析功能很多，且很强大，请参考文章：Ana是什么软件？你还不知道其强大功能吧？

四、谐波分析

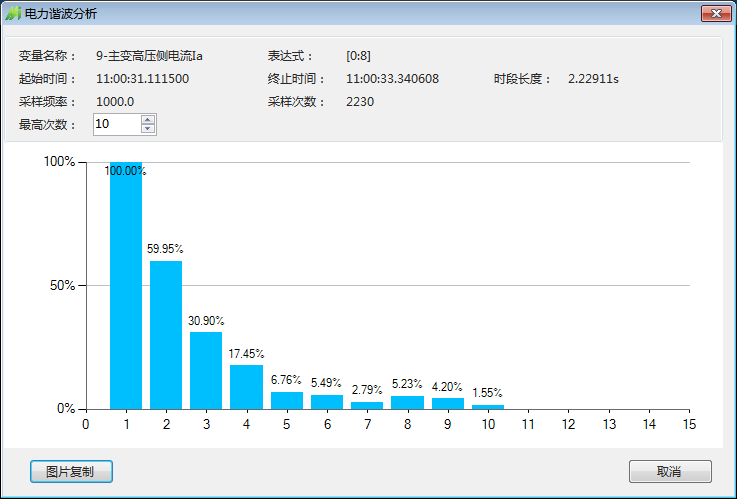

在“数据”->“电力系统分析”菜单里，选择“电力谐波分析”，进入窗口，自动打开第一个选择的变量。然后在主界面选择待分析的曲线，用标尺选择分析的时间窗口，即可在谐波分析窗口里实时看到谐波分布情况。

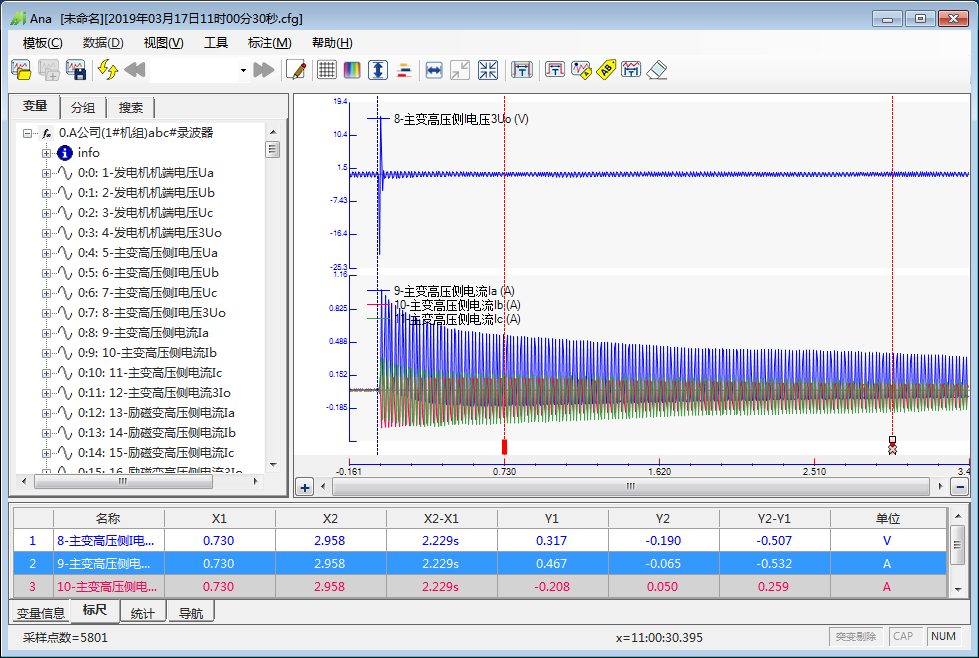

调整红色标尺的位置，会自动选择最高采样频率（变采样频率时），进行选择时段内的分析。

可以在窗口中调整最高分析的次数，也可以通过“图片复制”按钮将当前图形复制下来。

 五、一二次值切换

在“数据”->“电力系统分析”菜单里，选择“显示一次值”，可以切换各模拟量的值，变换因子=一次参数/二次参数。通过勾选状态可以看到当前是一次还是二次值。

对于电压数据，可以自动在kV与V之间切换单位。

对于电流数据，可以自动在kA与A之间切换单位。

六、限制

• 持IEEE Std C37.111-1999、2013版本的格式。

• 仅支持配置文件（.cfg）、二进制的数据文件（.dat）。
