硬件之家|钽电容的详细介绍与电路应用

硬件之家原创文章系列

一、简介

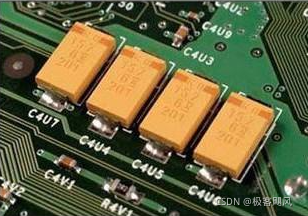

       钽电容全称是钽电解电容，也属于电解电容的一种，使用金属钽做介质，因而得名。钽电容是1956年由美国贝尔实验室首先研制成功的，它的性能优异，是一种电容器中体积小而又能达到较大电容量的被动型元器件。钽电容器外形多种多样，并制成适于表面贴装的小型和片型元件。钽电容器不仅在军事通讯，航天等领域应用，而且钽电容的应用范围还在向工业控制，影视设备、通讯仪表等产品中大量使用。

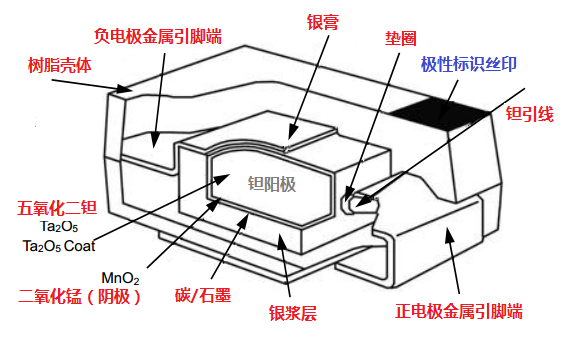

二、 基本结构

       固体钽电容是将钽粉压制成型,在高温炉中烧结成阳极体,其电介质是将阳极体放入酸中赋能,形成多孔性非晶型Ta2O5介质膜,其工作电解质为硝酸锰溶液经高温分解形成MnO2,通过石墨层作为引出连接用。

三、主要特性参数

      钽电容器在实际制造过程中，由于使用的原材料性能差异和工艺水平不同以及装备性能的不同，批量生产出的产品的性能尽管都符合标准规定，但实际上不同生产厂家生产的产品的性能存在明显的质量差异。即使是同一生产批，不同只产品实际上也存在质量差异。造成此现象的深层次原因是钽电容器复杂的生产工艺过程使产品参数不可能保持绝对的完全一致，因此,追求质量一致性和追求高性能就成为所有生产厂家的重要目标。

     而对于用户而言，造成使用时失效的原因主要有两点；一；产品性能参数与电路使用条件不匹配。二；由用户提供的产品存在质量问题。

     钽电容器的各电性能参数对使用时可靠性的影响，实际的主要参数包括：

①额定容量，即容值[uF]；

②DC，直流漏电流[uA]；

③DF，耗散因子损耗[%]；

④ESR，等效串联电阻，[Ω]。

1.容值

容量精度对使用影响及可靠性影响简单说明；在实际工作状态，容量大小可以决定滤波后的信号响应速度和波幅大小，在脉冲充放电电路中可以决定输出电流波形是否合乎要求。但是，除非在工作频率非常高的电路需要滤波的信号较弱时，必须需要高的容量精度，一般的DC-DC电路中的滤波和脉冲充放电，容量的微小偏差根本不会影响使用效果，更不会影响可靠性。因此，在实际使用中容量的偏差幅度大小不会对可靠性造成任何影响。

容值一般的测试条件：环境温度：25度室温下，频率：120HZ，电压：交流有效值最大1V或最大直流2.5V。一般来讲，容值随频率增加而降低，随温度增加容量也会略有增加，因为固体钽电容采用固体MnO2电解质，容量变化相对稳定，在滤波应用时，容量变化基本可忽略。参见下图，可见测试频率不同的情况下，所测量到的容值是有差异的。
