[移动通讯]【Carrier Aggregation in LTE】【 Log analysis-2】

前言：

             接 [移动通讯]【Carrier Aggregation in LTE】【 Theory + Log analysis-1】

    这里面 主要讲解一下日志分析

目录：

1.    总体流程
2.    UE Capbaility Information
3.     MeasurementReport
4.    RRC Connection Reconfiguration
5.    RRCConnectionReconfigurationComplete
6.    MAC层作用
7.   物理层作用

---

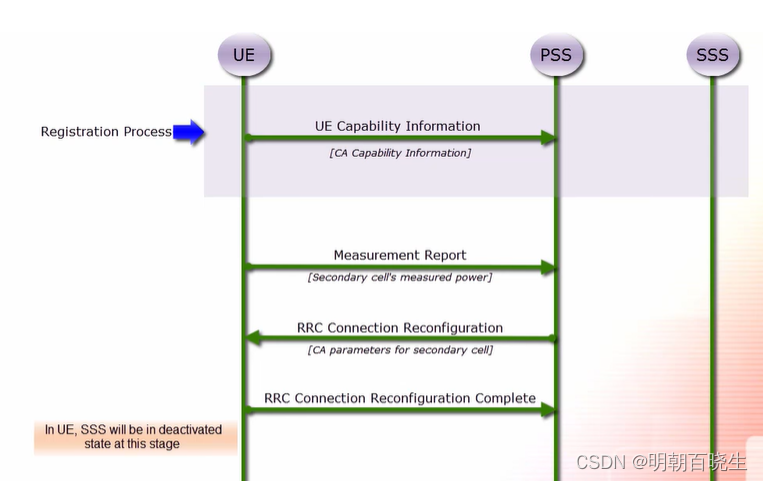

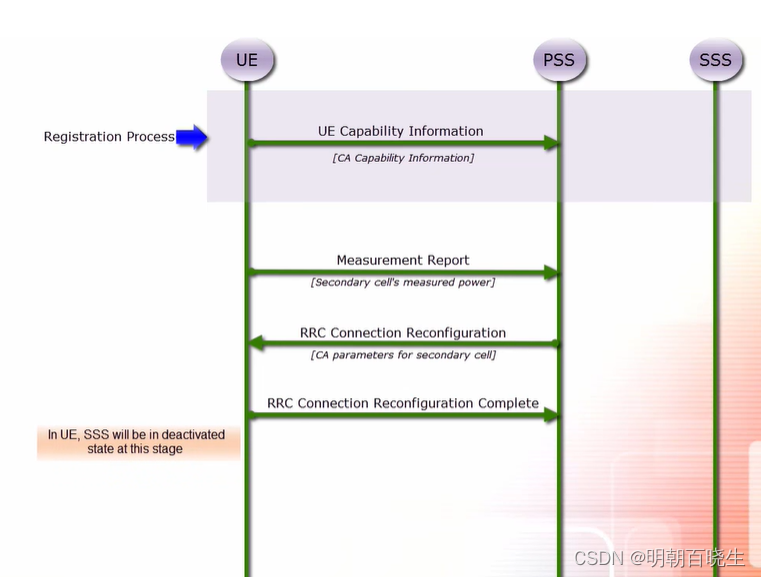

一  总体流程



---

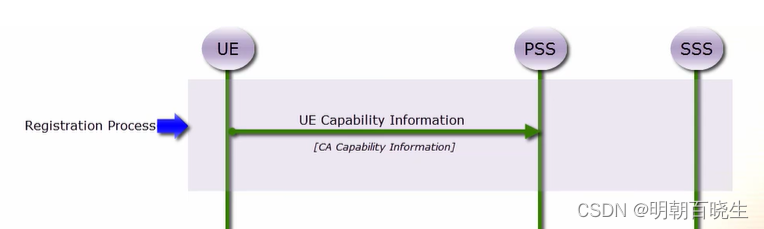

二  UE Capbaility Information

        2.1 主要参数

主要参数

accessStatumRelease

ue-category:

supporteBbandList

supportedBandcombination_r10

featureGroupRel10

supportedbandwidthcombinationset

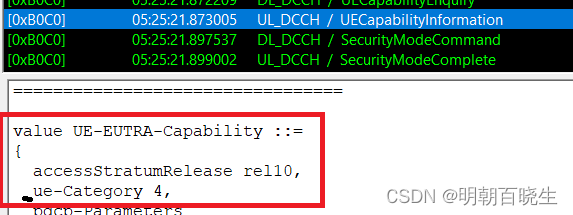

   2.2 accessStatumRelease

         接入层协议版本,10

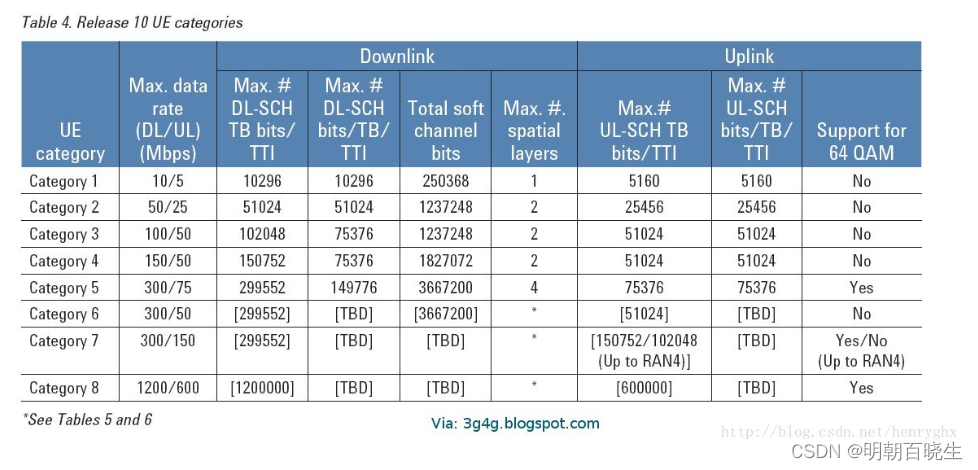

 2.3 UE-category:

   我这边是4：

    Max.data rate(DL/UL): 150/50

    Support for 64QAM: No

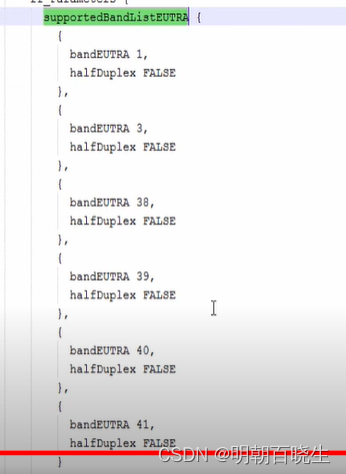

2.4 supporteBbandList:

支持的band 1:3:38:39:40:41

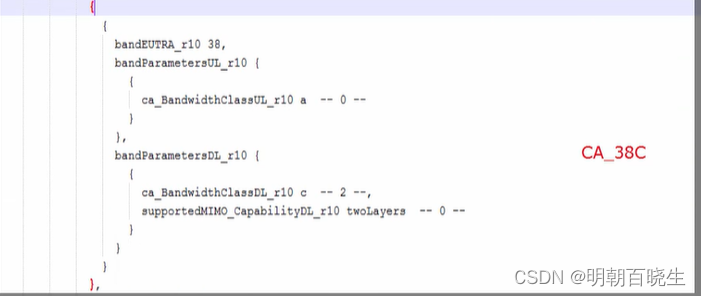

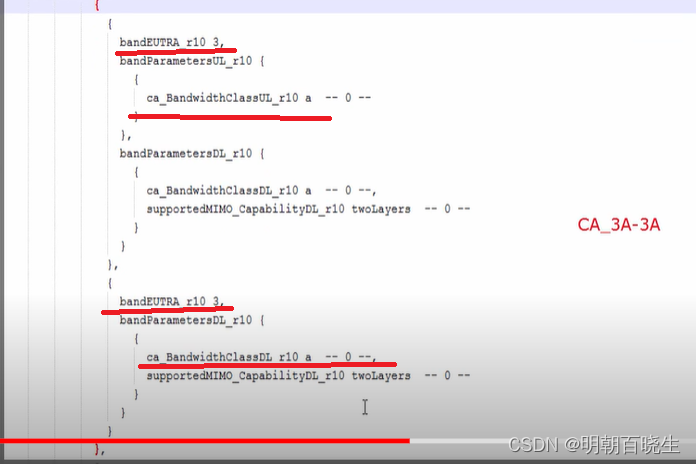

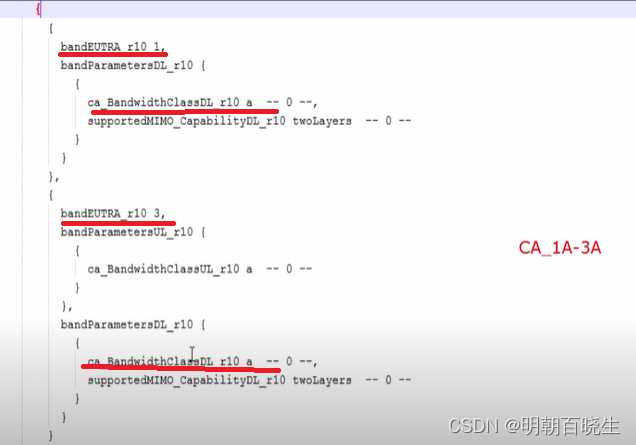

2.4  supportedBandcombination_r10

    结合前面讲过intra_band，inter_band三种场景

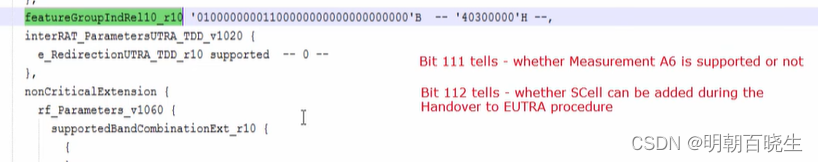

2.5 featureGroupRel10

FGI bits	作用	前提
111	Measurement reporting trigger Event A6	UE 支持 CA
112	Scell addition within the Handover to EUTRA procedure
113	Trigger type 0 SRS(periodic SRS) transmission on X serving cells. X =number of supported component carriers in a given band combination

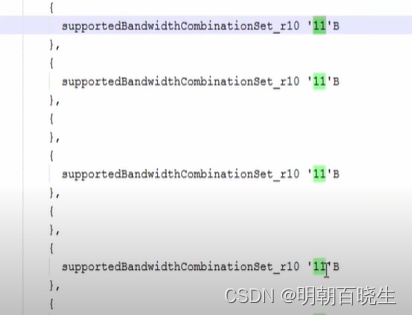

2.6 supportedbandwidthcombinationset

3GPP TS 38.306

supportedBandwidthCombinationSet Defines the supported bandwidth combination for the band combination set as defined in the TS 38.101-1 [2], TS 38.101-2 [3] and TS 38.101-3 [4]. Field encoded as a bit map, where bit N is set to "1" if UE support Bandwidth Combination Set N for this band combination as defined in the TS 38.101-1 [2], TS 38.101-2 [3] and TS 38.101-3 [4]. The leading / leftmost bit (bit 0) corresponds to the Bandwidth Combination Set 0, the next bit corresponds to the Bandwidth Combination Set 1 and so on.

最左边的比特（比特0）对应于带宽组合集0，下一个比特对应于带宽合并集1，依此类推

---

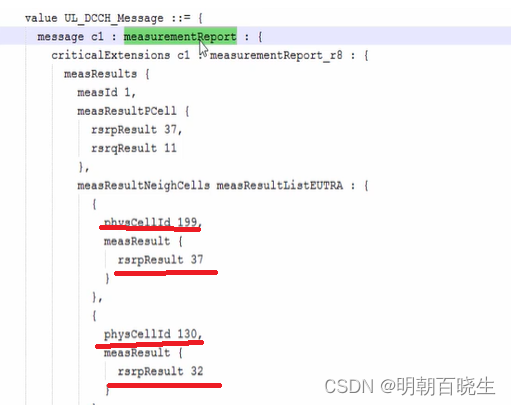

三   UL_DCCH / MeasurementReport

   UE 上报需要测量小区的信号质量,这里面包含

主小区 以及 辅小区。

基于上述测量包括，NodeB 决定添加小区199 为SCG

---

四  RRC Connection Reconfiguration

    网络下发RRC Reconfiguration OTA 信令至终端，

里面包含很多MAC 层需要配置的参数，例如BSR

   mac :BSR,PHR

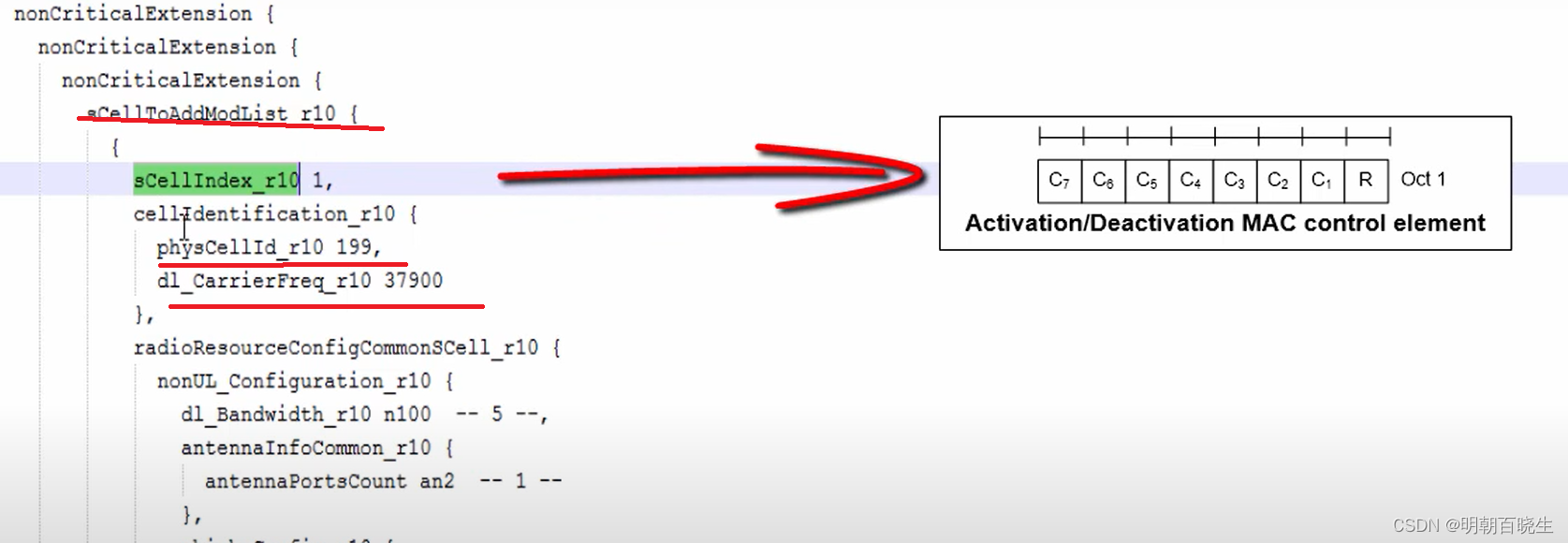

  其中最重要的参数 ScellToAddModList, 里面可以看到CA 的小区ID, dl_carrierFreq

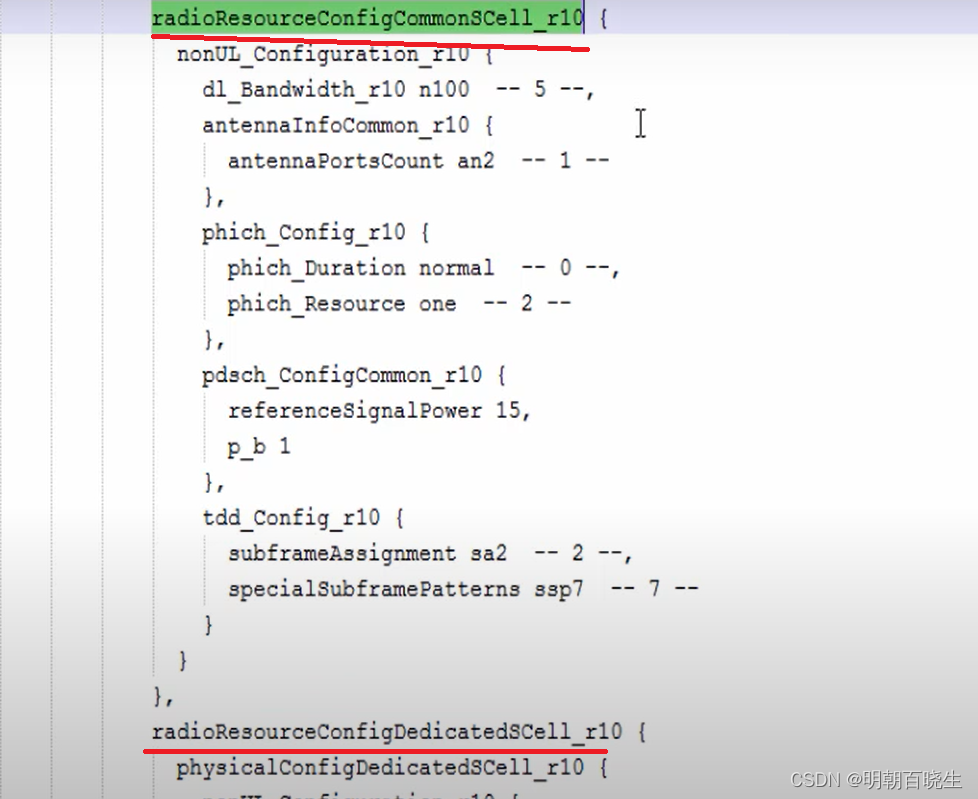

里面下发的消息包括两种类型，common 和Dedicated ，common 针对所有手机

Dedicated 只针对该手机

---

五  RRCConnectionReconfigurationComplete

    收到这个OTA 消息后，代表该SCG 添加成功了，但是SCG 依然处于

deactivate state, 需要通过MAC 层传输数据进行激活。

---

六  MAC 层作用

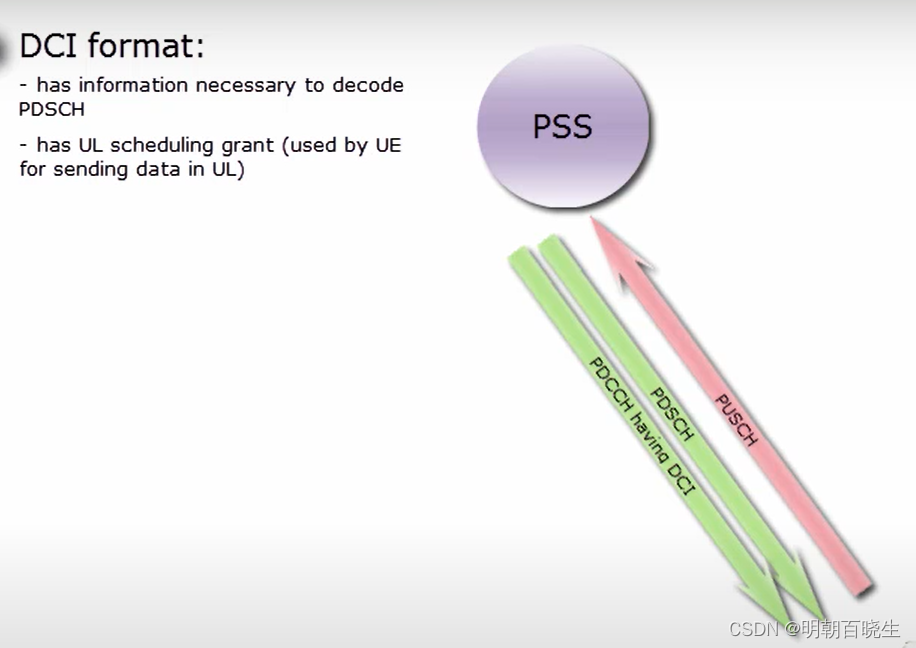

  6.1 无 CA 场景数据传输



     1 解码 PDCCH 里面的DCI 信息

     2  根据DCI 里面的信息，解码PDSCH 下行传输数据

     3  根据DCI 里面的SR(Scheduling grant information) 等信息，在上行PUSCH 上面

        发送数据。

6.2 cA 场景

      PSS 和 SSS 独立， 不同小区在不同的PDCCH 独立传输 DCI,

然后独立解码，传输

   问题：

    PDCCH 是控制信道，相对于PDSCH 需要更高的功率，如果UE 收到多个Secondary cell 的

数据, 可能会导致PDCCH 上面的干扰 。inter-cell interfence

    解决方案

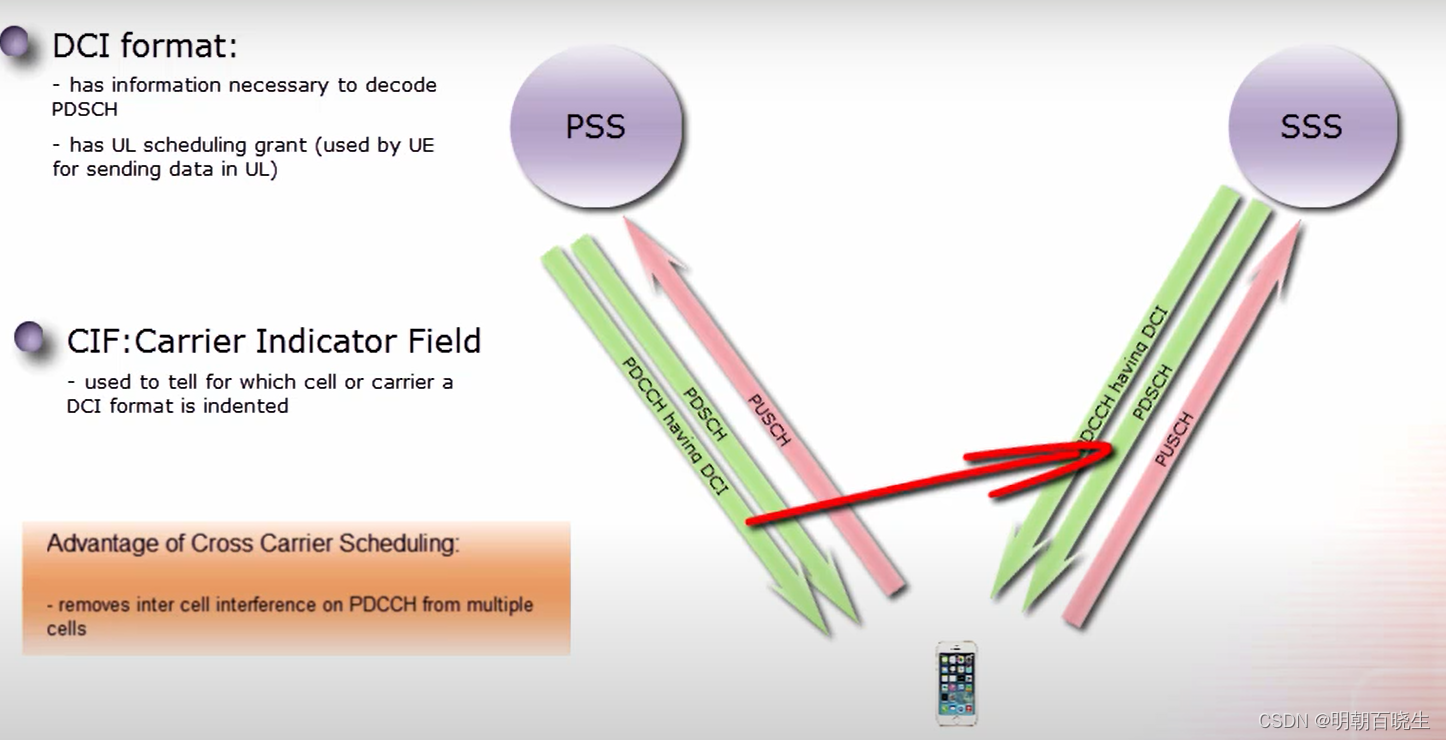

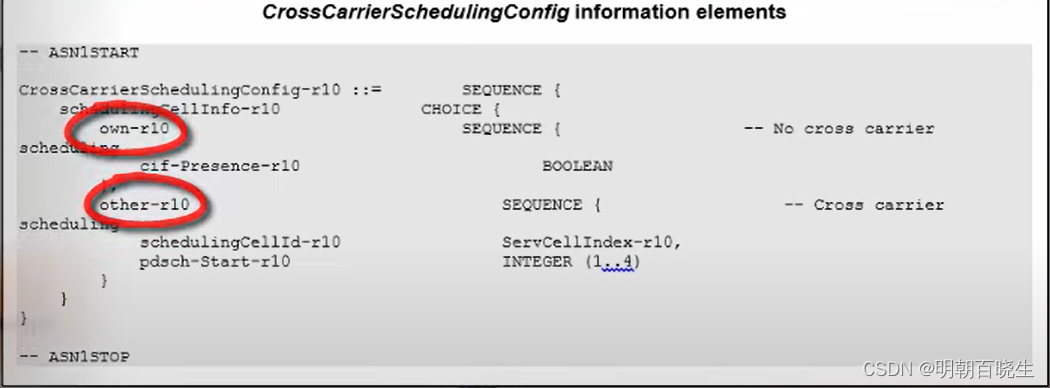

  6.3. Cross Carrier scheduling

       通过Cross Carrier Scheduling 方案，只在PSS 上面发送DCI,

这是一种可选方案，通过CIF 标志位区分。

owen-r10:

    secondary cell will use it's own PDCCH DCI

other-r10:

    secondary cell need to decode PDCCH from other cell to get DCI format

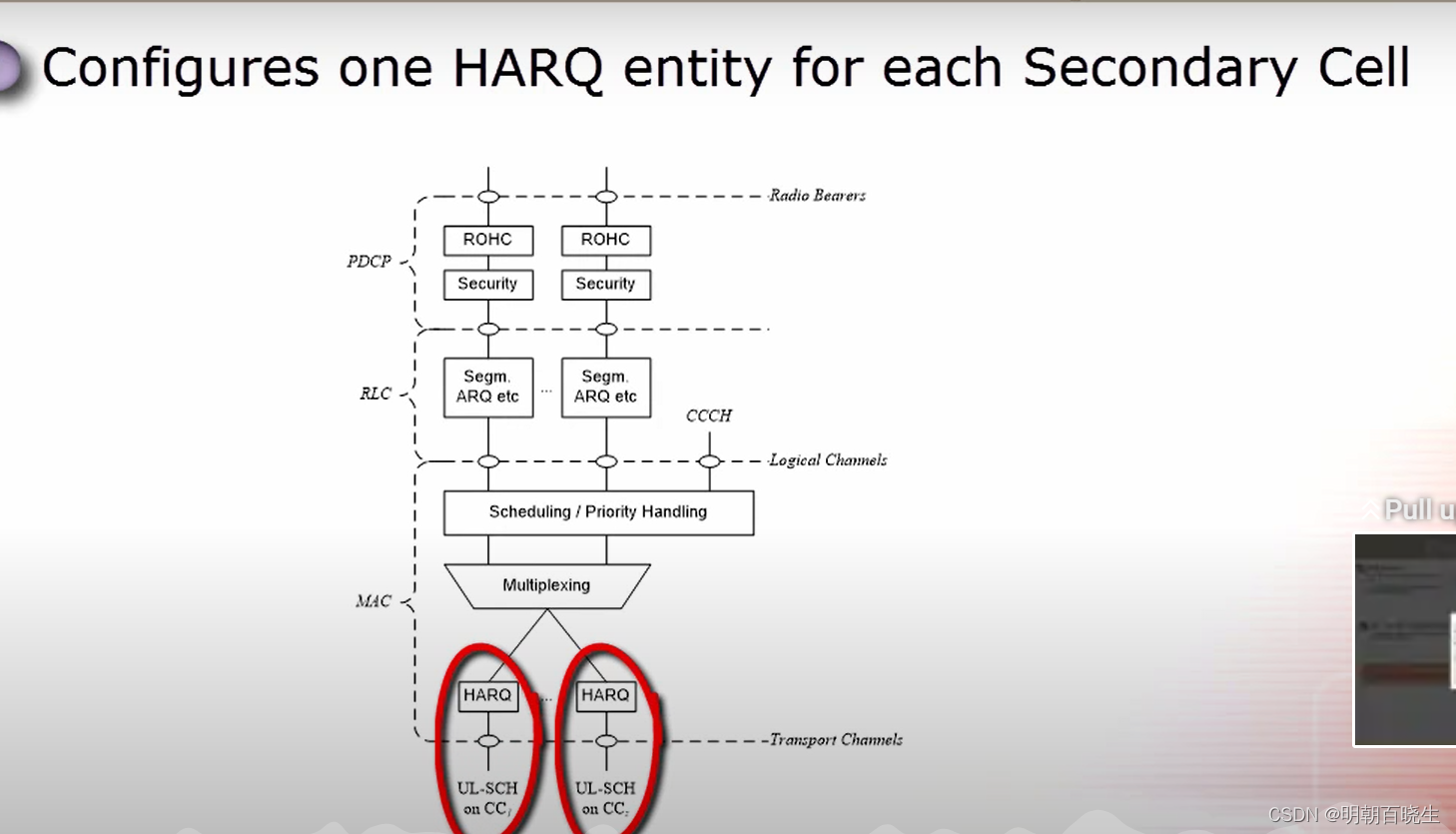

6.4 Role MAC layer in CA

MAC  层针对不同的Cell  映射不同的HARQ entitly

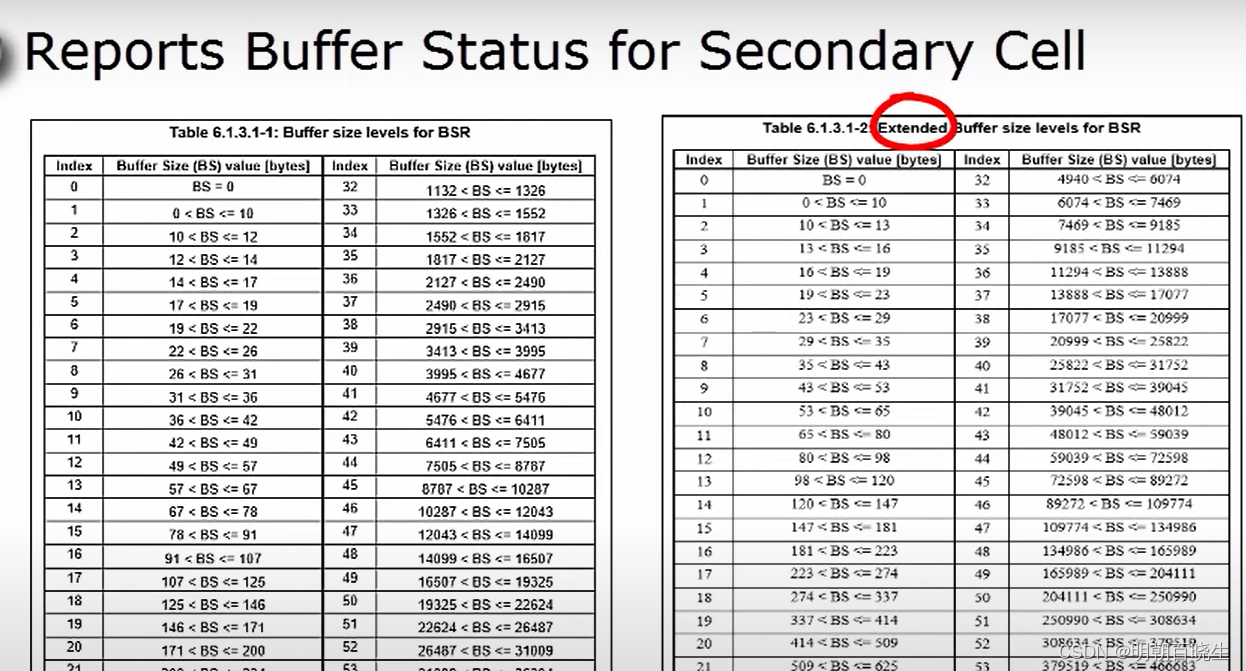

6.5 Reports BSR for Secondary cell

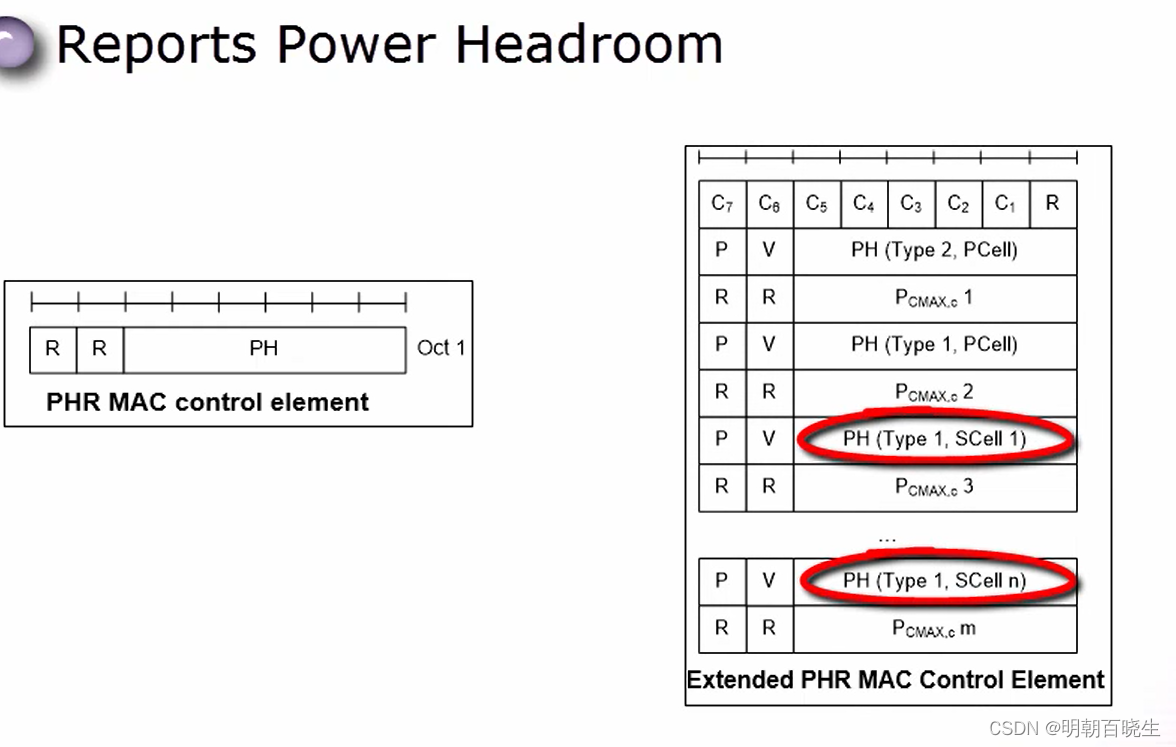

6.6  Resport PHR

36.321

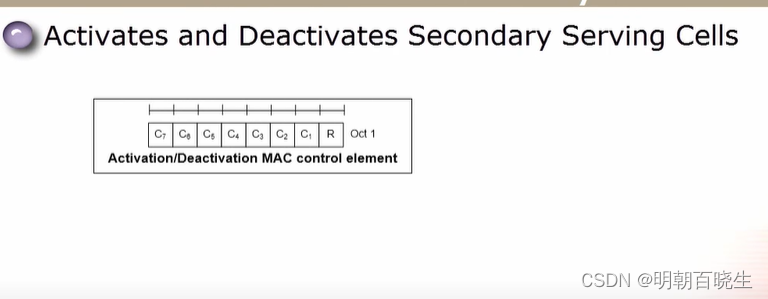

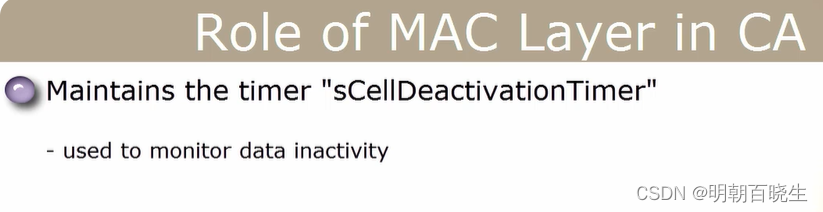

6.7  sCellDeactivationTimer

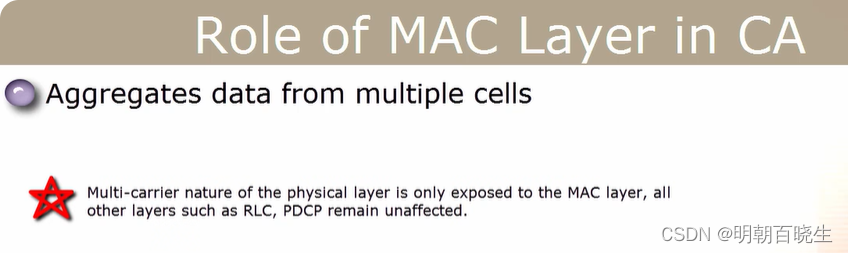

6.8 Aggregates data from multiple cells

---

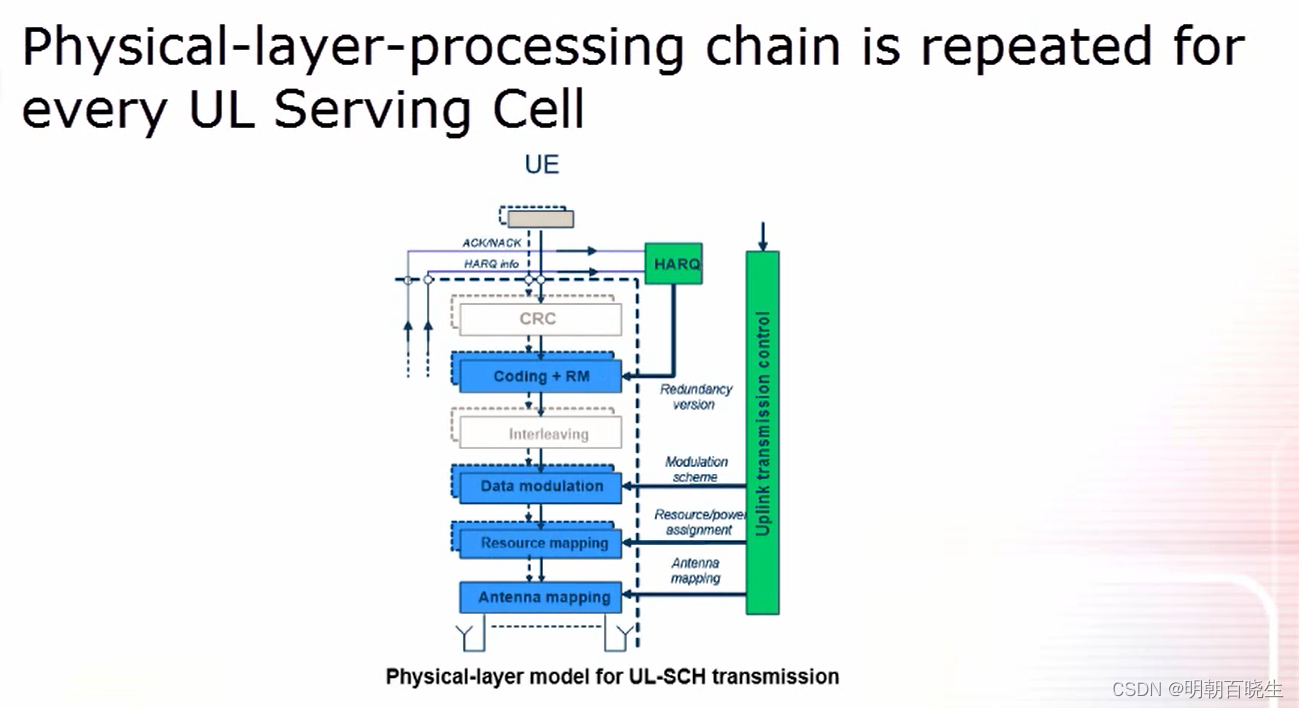

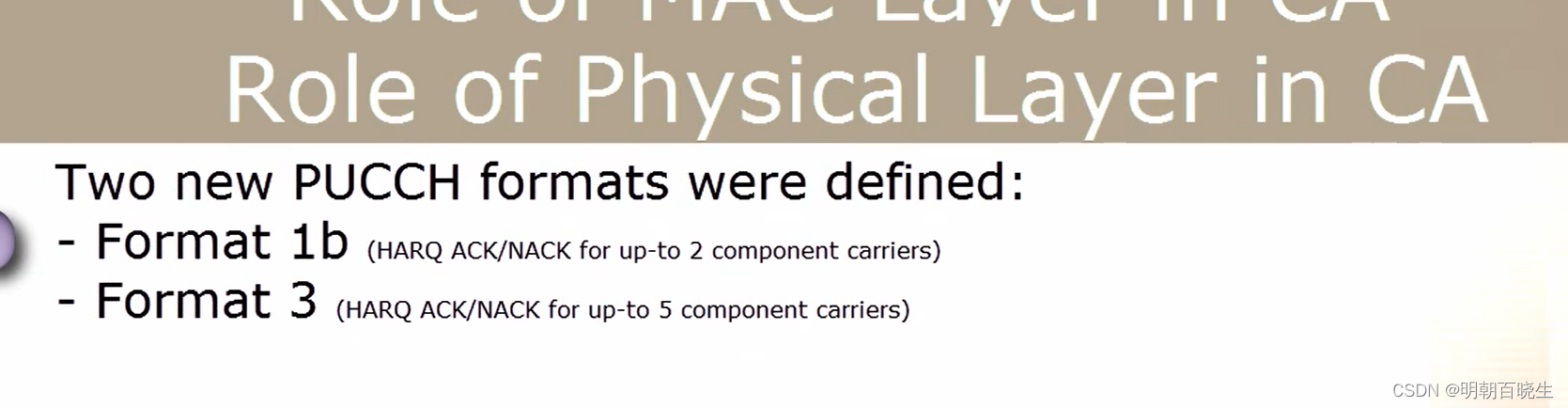

七  物理层在CA 方案中的作用
