NE555
一款模拟与数字信号的集成芯片,通过一个电容充放电来输出方波,电容充放电的快慢决定了NE555输出的方波的频率,再通过控制两个电阻的比值来改变其输出方波的占空比。
外观图

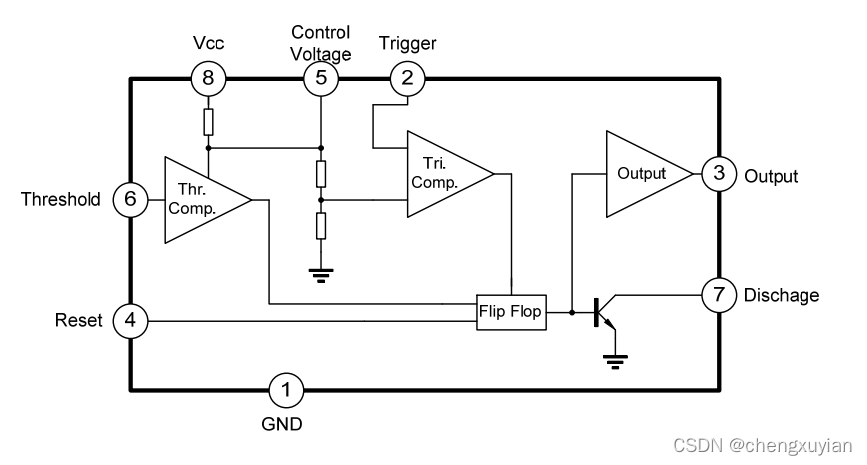

内部图
因为NE555中有三个电阻R且都为5K所以称为555,而又因为这三个电阻的缘故,Vcc的电压被分为了三个部分,分别在三个电阻之间,第一个位置的电压为2/3Vcc,第二个位置的电压为1/3Vcc,第一个位置的电压连接着第一个比较器的负端,6号脚连接着另一个比较器的正端,也就是说当外界的电压小于2/3Vcc时,第一个位置的电压比较器(Uper comparator)输出低电平。Lowe comparator是正端(2号)接比较器的负极,所以其比较电压为1/3Vcc,当2号脚接大于1/3Vcc时比较器输出低电平。

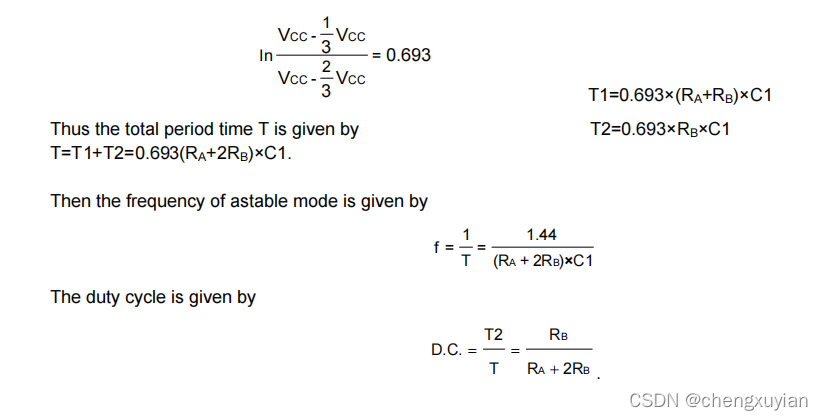

占空比计算公式
根据公式得到的结论是,占空比最大为50,频率与电容的大小有关,而占空比与电阻(RA与RB)有关,(自己有做过实物图的搭接,电容大的时候占空比大于50%)有可能我没有根据实验数据进行计算,未能发现其中的原因。有错误的请在下方评论。
