NE555集成电路--学习笔记

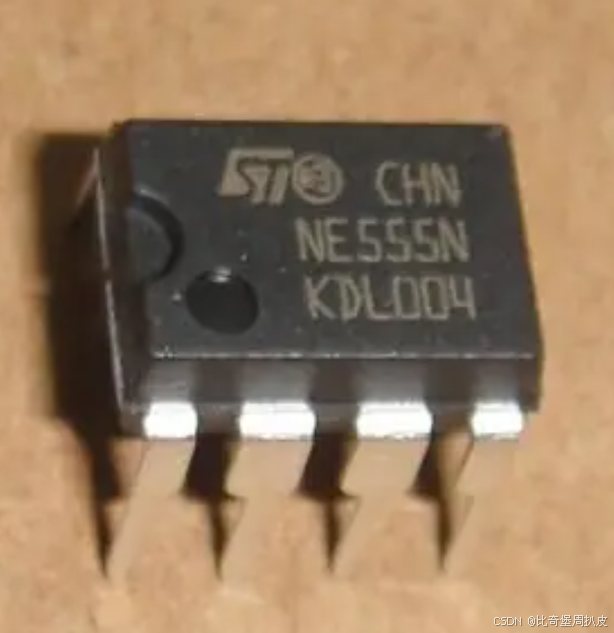

一、集成电路NE555简介

NE555 （Timer IC）为8脚时基芯片，时基即 能产生时间基准，大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC。

NE555体积小、重量轻、稳定可靠，操作电源范围大，输出端的供给电流能力强，计时精确度高，温度稳定度佳，且价格便宜 。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。

1. 功能

NE555是一款多功能定时器（timer），可以作为单稳态（monostable）或多谐振荡器（astable）使用。

2. 工作原理

NE555基于RC（电阻-电容）定时原理，其工作由外部电阻和电容决定。

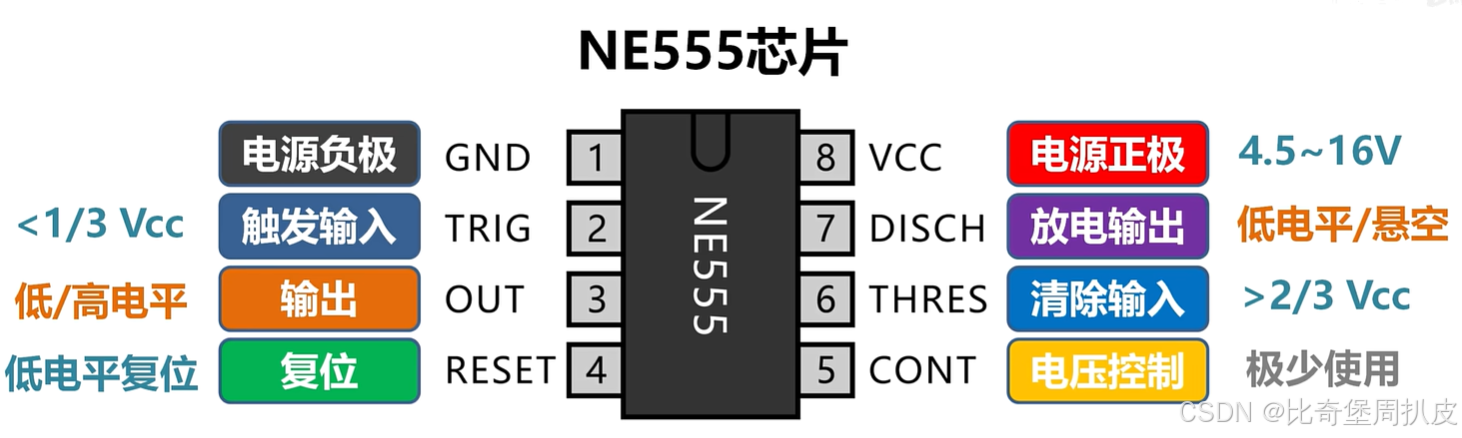

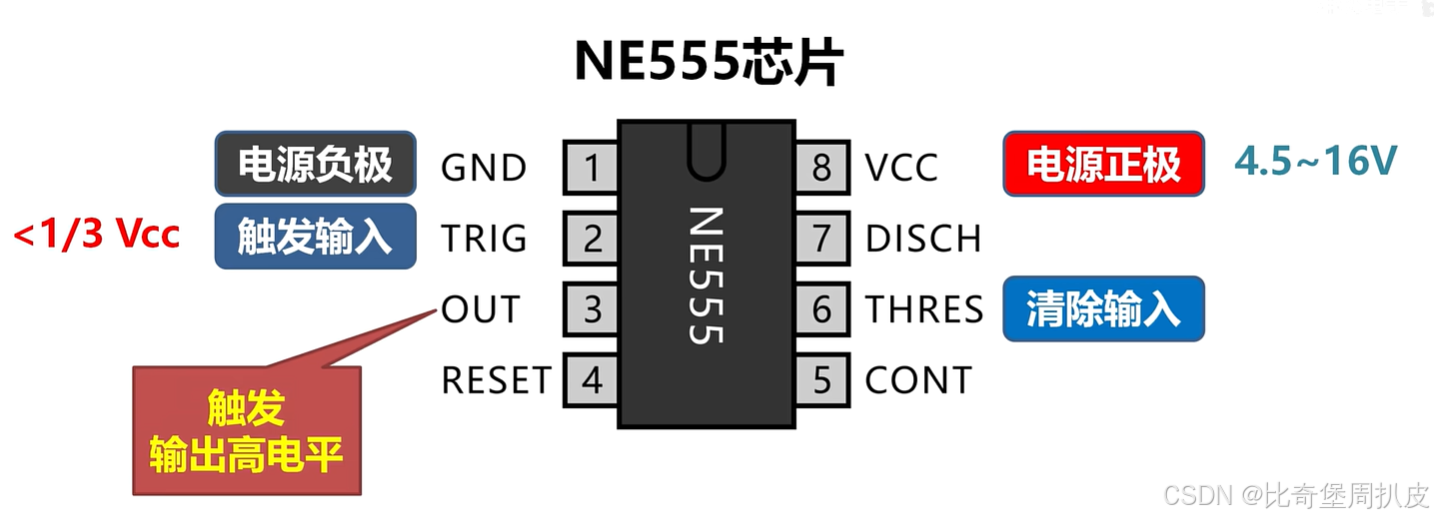

3.引脚

• 引脚1（GND）： 地（地线）。
• 引脚2（TRIG）： 触发输入。
• 引脚3（OUT）： 输出。
• 引脚4（RESET）： 外部复位。
• 引脚5（CTRL）： 电压控制输入。
• 引脚6（THR）： 閾值输入。
• 引脚7（DISCH）： 放电引脚。
• 引脚8（VCC）： 电源正极。

4. 工作模式

• 双稳态模式------比如灯的开关，一直开一直关
• 单稳态模式------比如门铃，一直不响，有外力响，外力消失保持不响
• 无稳态模式------比如红绿灯，一直变化，不会稳定在一种状态

5. 应用场景

• 定时器： 用于生成精确的时间延迟。
• 脉冲发生器： 产生可控制的脉冲。
• 频率发生器： 生成可调频率的方波。

6. 注意事项

• 电源电压范围和工作条件需要符合规格书中的要求。

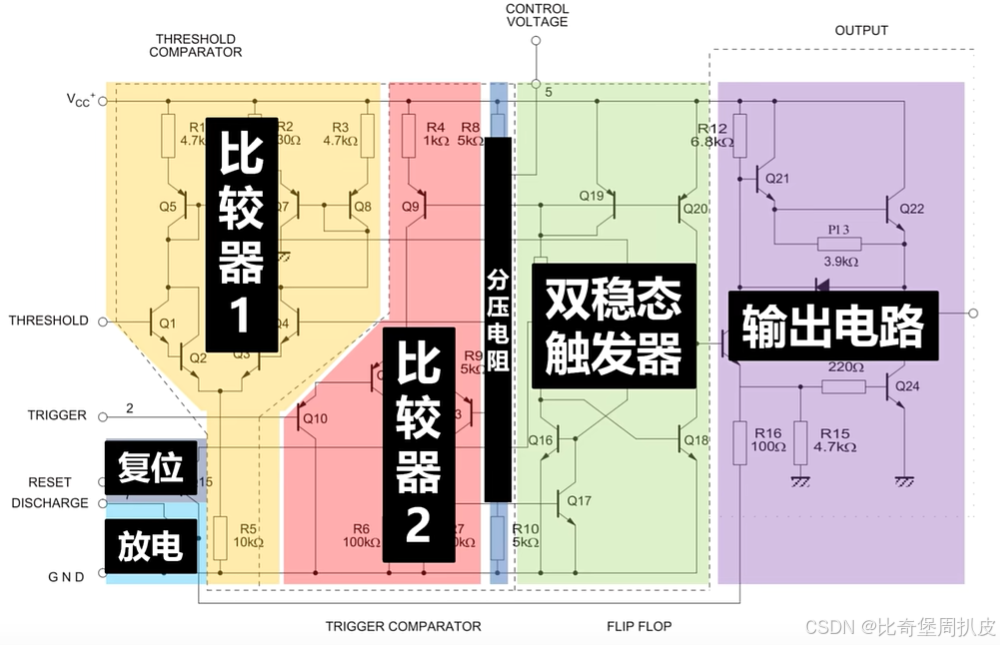

二、内部元件学习

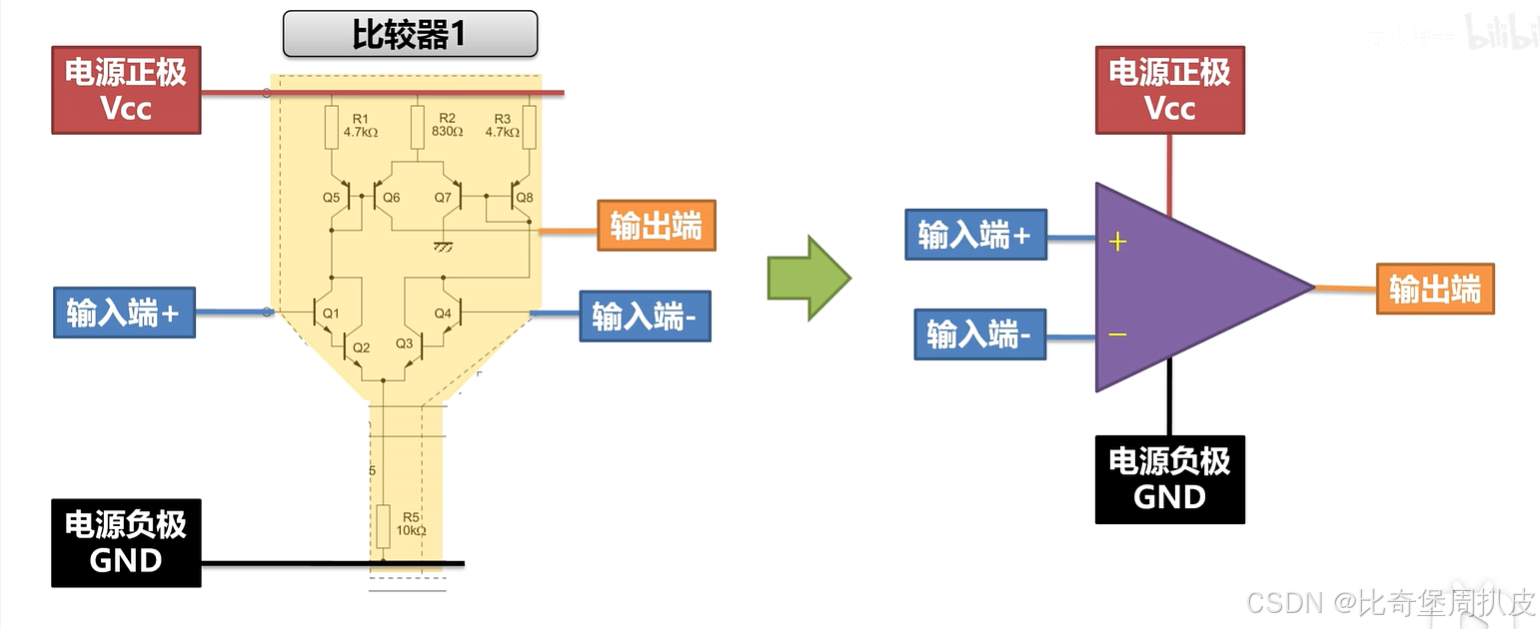

1. 两个比较器：

• 基本原理：
  比较两个输入信号的大小，并产生相应的输出信号。输出通常是一个逻辑高（高电平）或逻辑低（低电平）的信号，表示其中一个输入大于另一个。

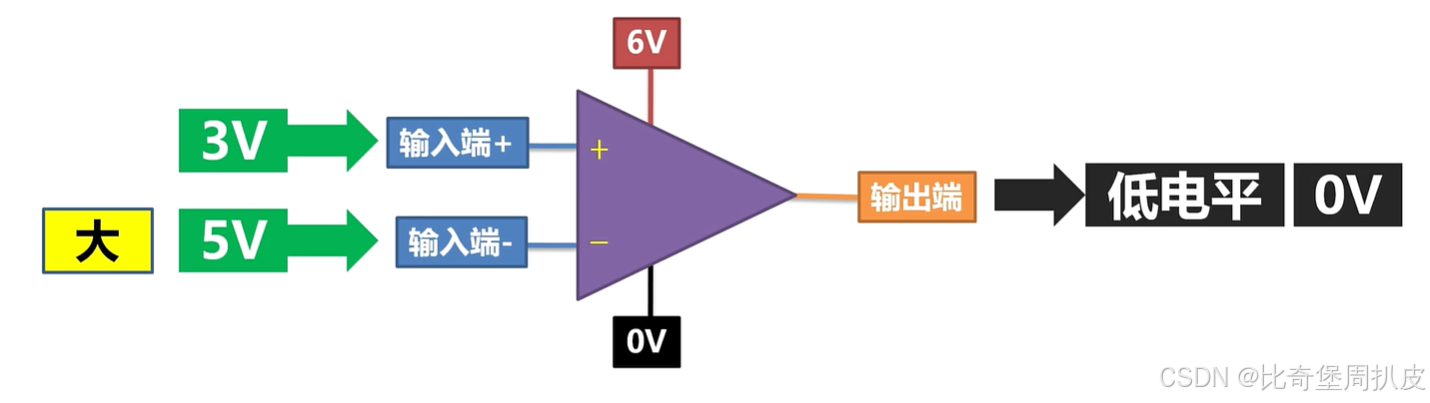

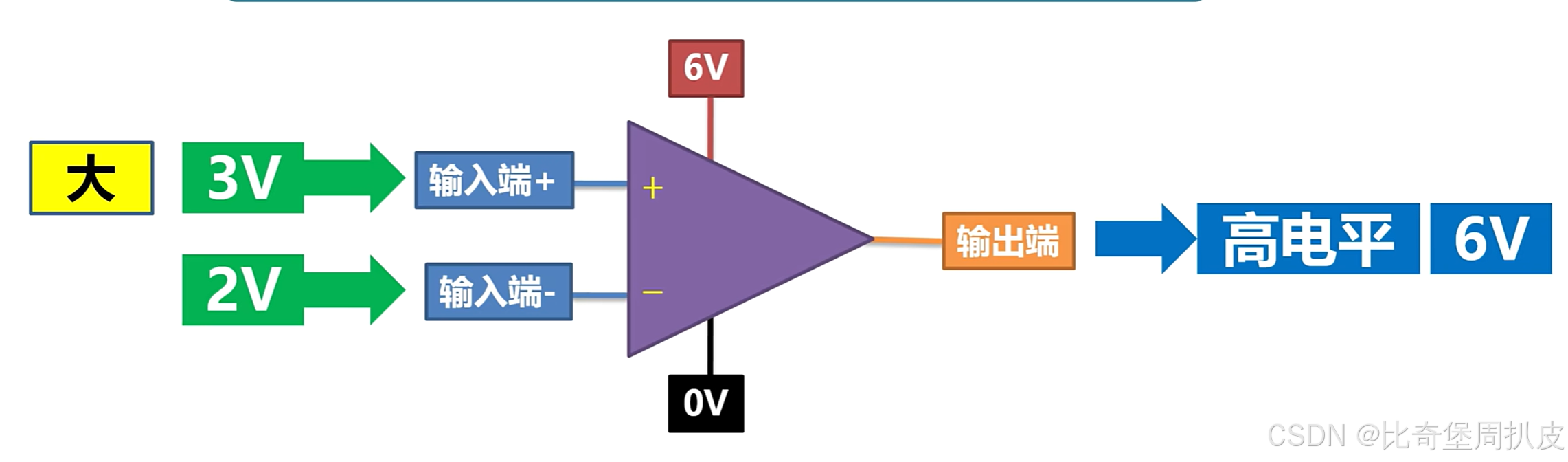

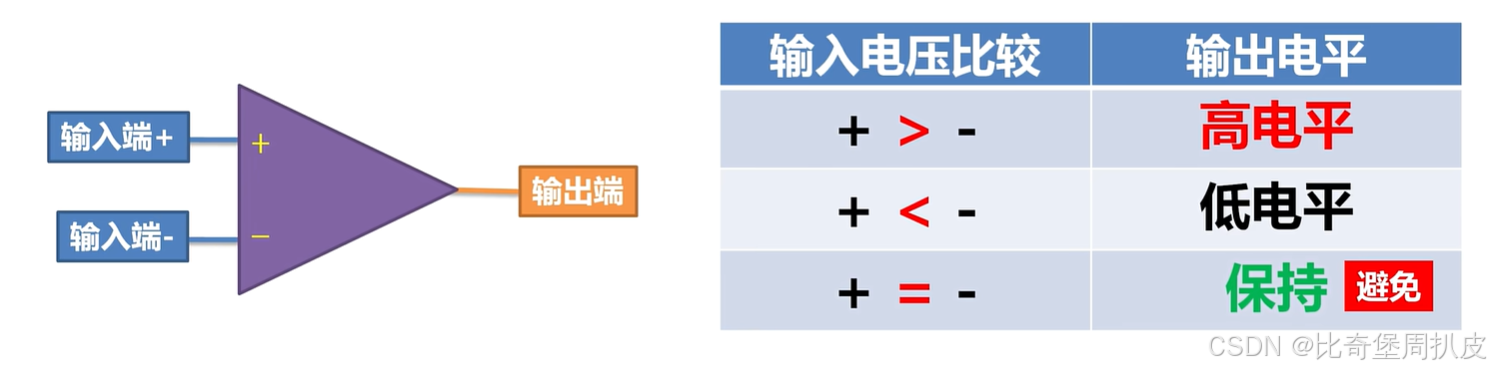

  比较器的三种状态：



  总结：

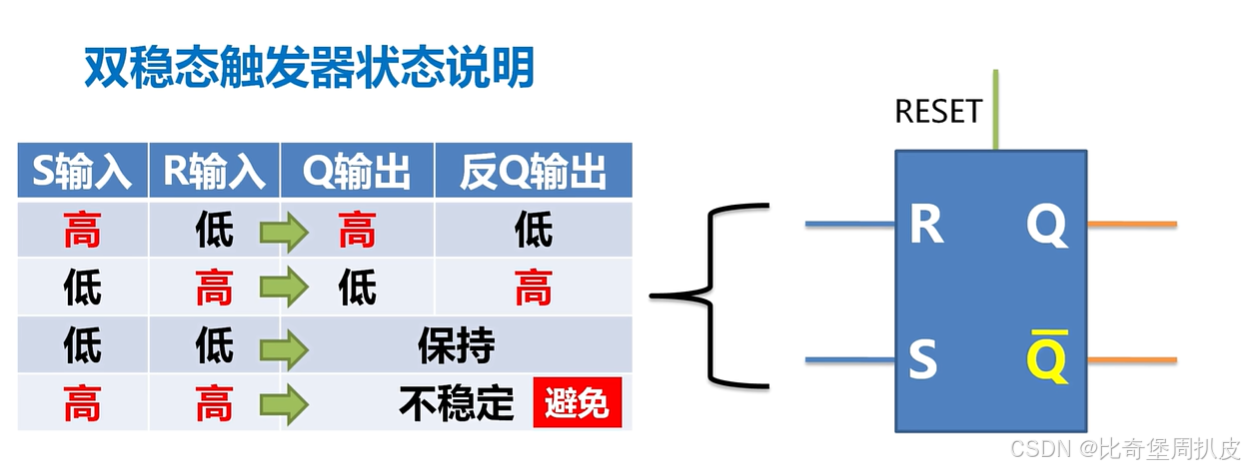

2. 双稳态触发器

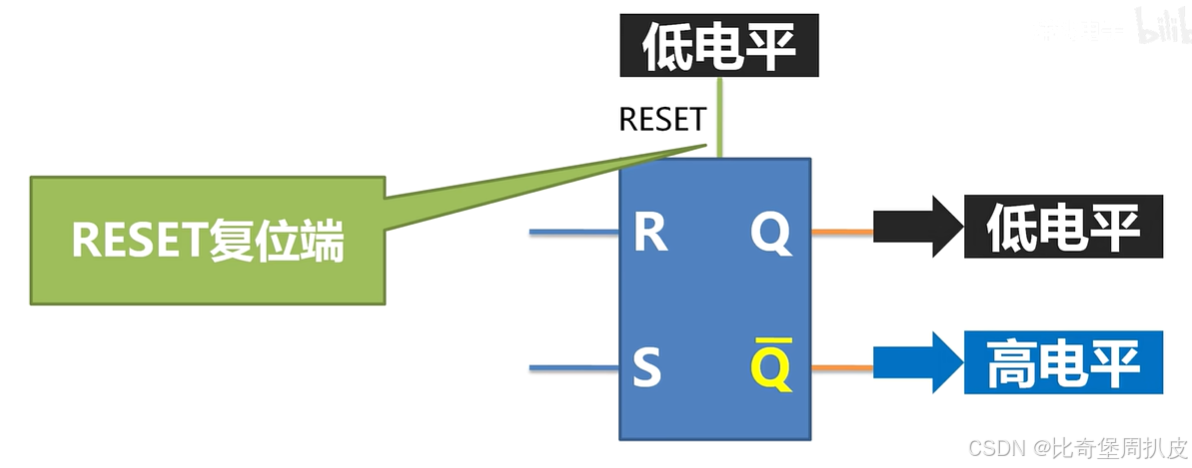

RESET引脚输入低电平，Q输出低电平，Q非输出高电平。

3.输出部分

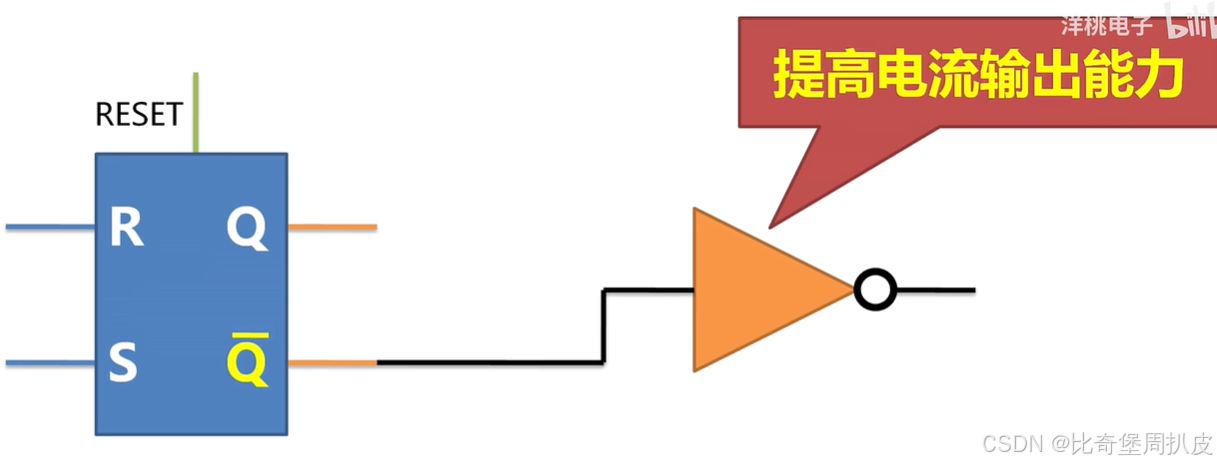

输出部分为 非门 电路。

Q非引脚连接输出电路，内有多个三极管电路，提高电流的输出能力。

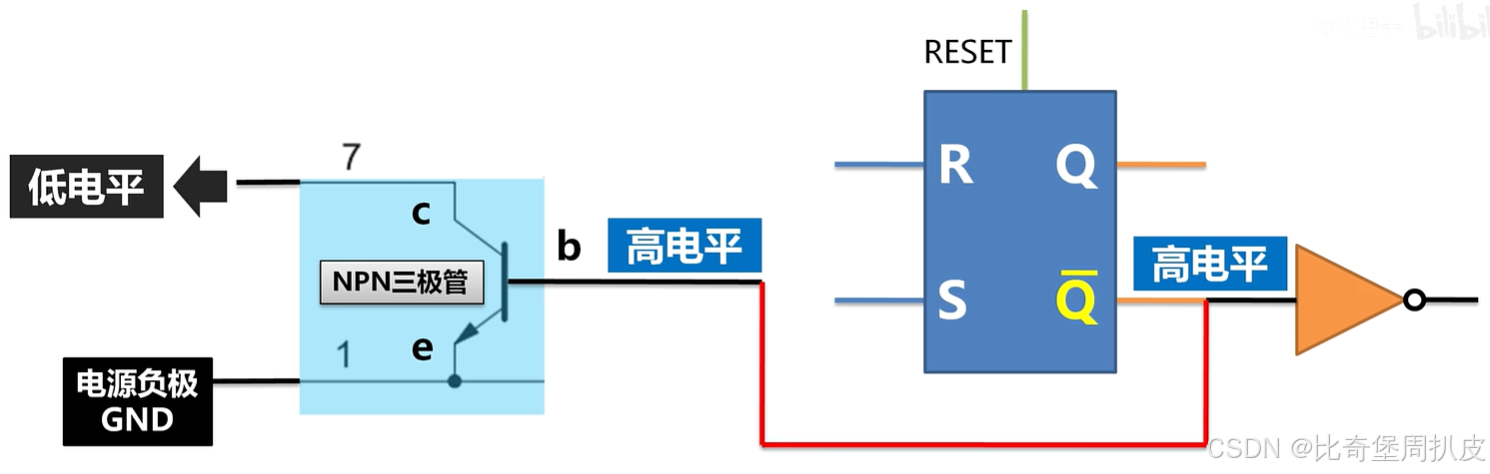

4. 放电电路

仅仅是一个三极管，连接到Q非的输出端。

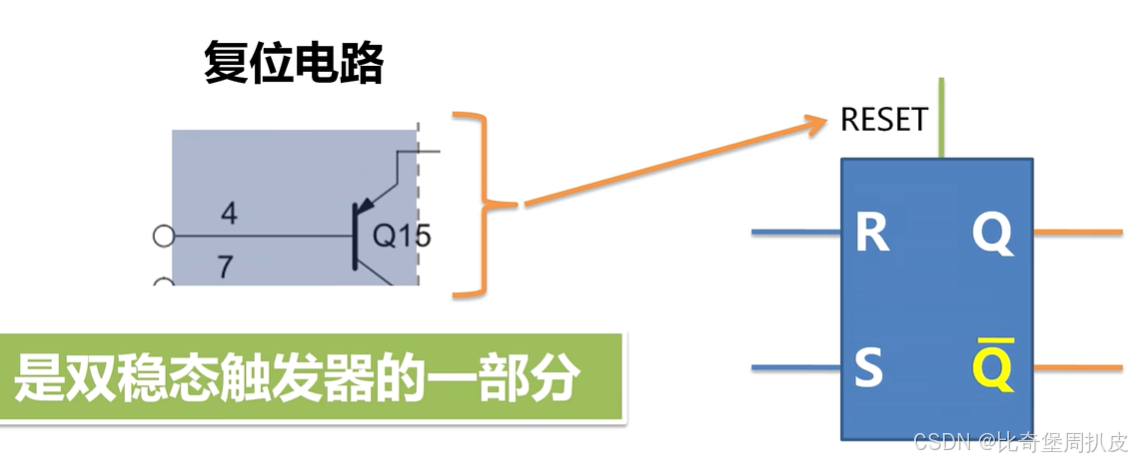

5. 复位电路

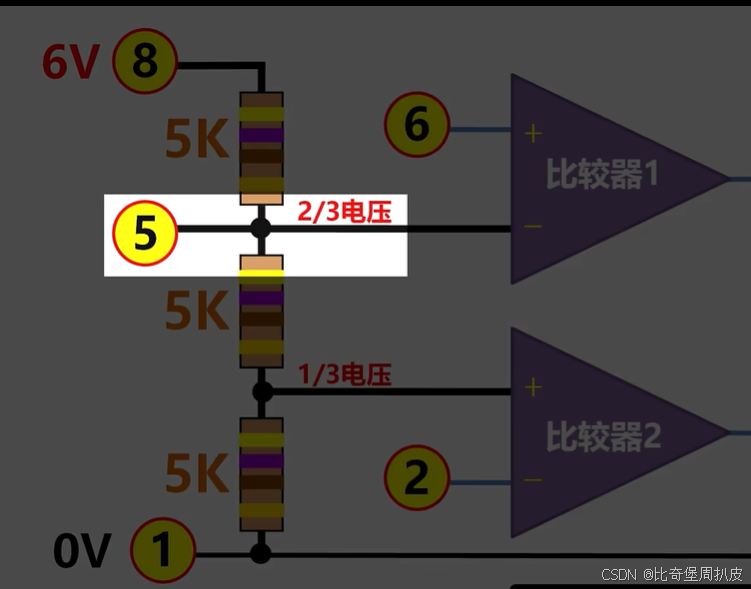

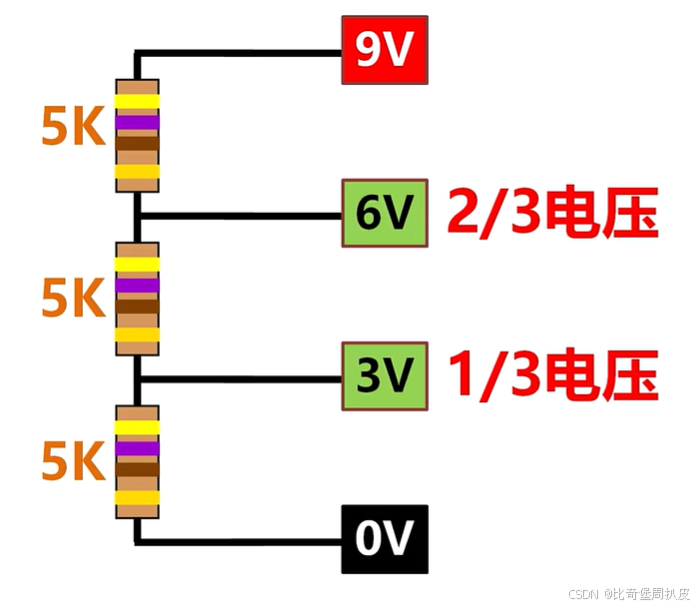

6. 电阻值5k电阻3个

注意：电压值由输入电压决定。

三、 数字电路知识

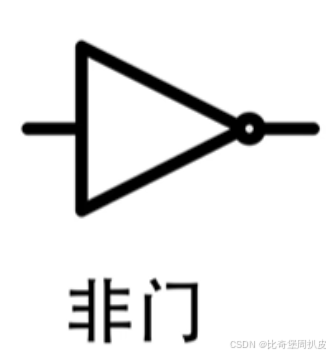

（1）非门（相反门）：较为简单不再赘述

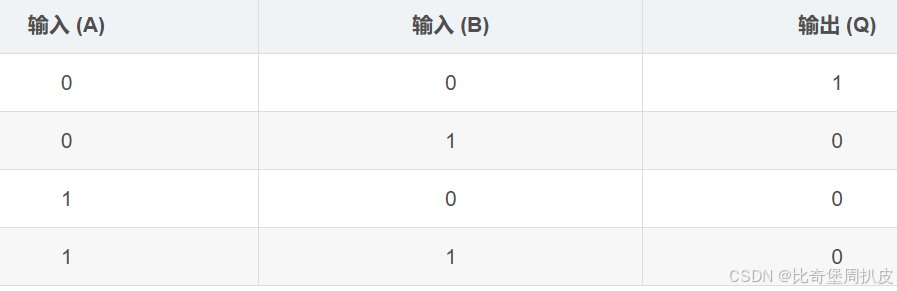

（2）或非门

只要有一个输入信号是高电平，那么它的输出信号就会是低电平；
只有当所有的输入信号都是低电平时，它的输出信号才会是高电平。

（把或非门的输出信号想象成一个大门，所有输入信号想象成其中的小门，只有当所有小门都关闭–低电平，大门才打开；小门只要有开的，大门就关闭。）

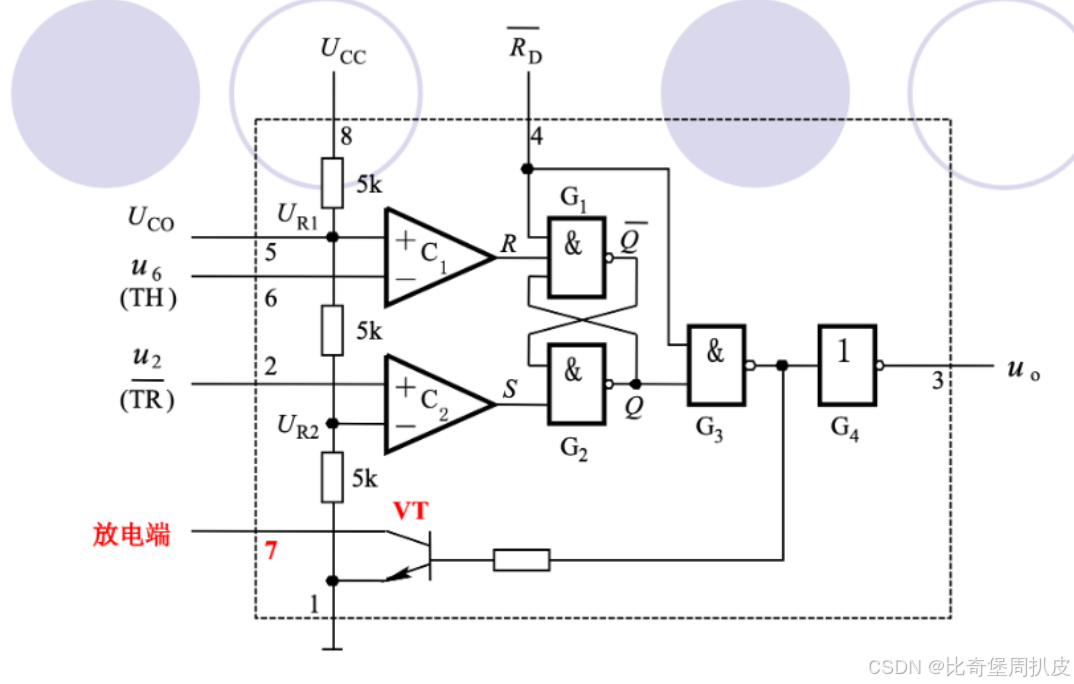

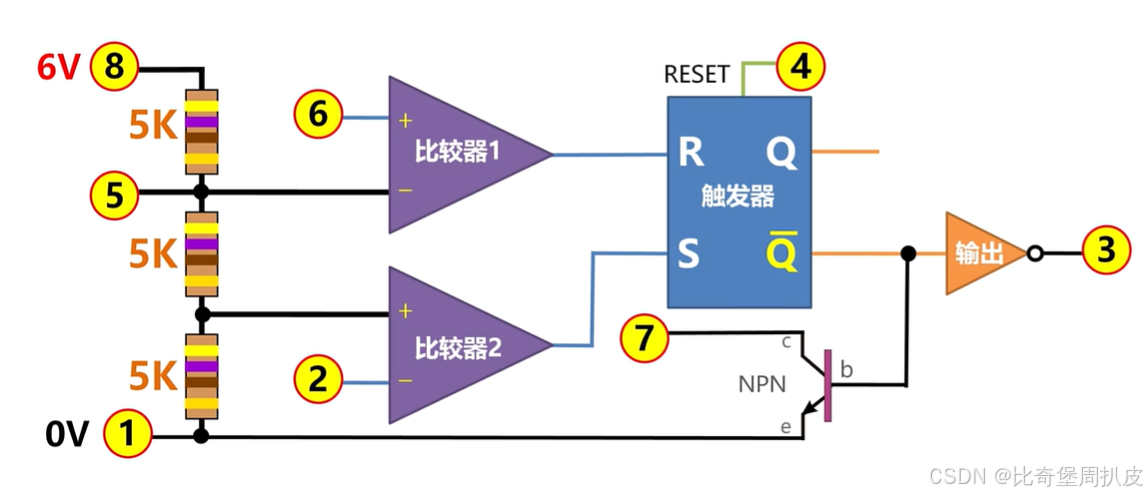

四、NE555内部电路简化版

1. 电路分析：

1. 引脚⑧为电源输入端。
2. 引脚①为接地。
3. 比较器1将负号端连接到2/3分压段上，正号端连接引脚⑥。
4. 比较器2将正号端连接到1/3分压段上，负号端链接引脚②。
5. 比较器1的输出端连接到双稳态触发器的R端。（reset 高电平Q输出低电平）
6. 比较器2的输出端连接到双稳态触发器的S端。（set 高电平Q输出高电平）
7. 双稳态触发器的Q非端，连接到输出电路的输入端。同时连接着三极管放电电路的b端。
8. 输出电路的输出端连接着芯片的引脚③。

2.工作原理分析

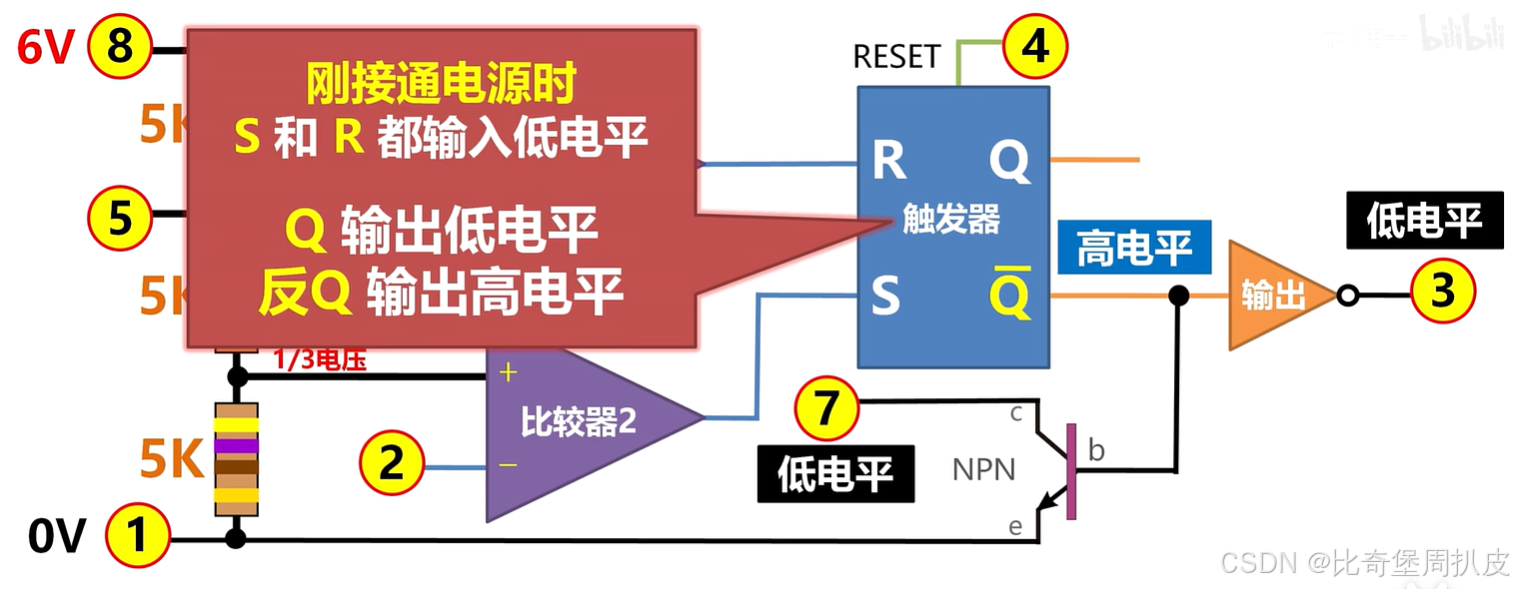

1.初始状态

• 刚接通电源时，双稳态触发器S、R端都输入低电平，Q端输出低电平，Q非端输出高电平，高电平经过非门，在芯片输出端引脚③输出低电平。
• 同时Q非端的高电平流向三极管b端，使c端连接的引脚⑦与引脚①连接的GND连接，输出低电平。

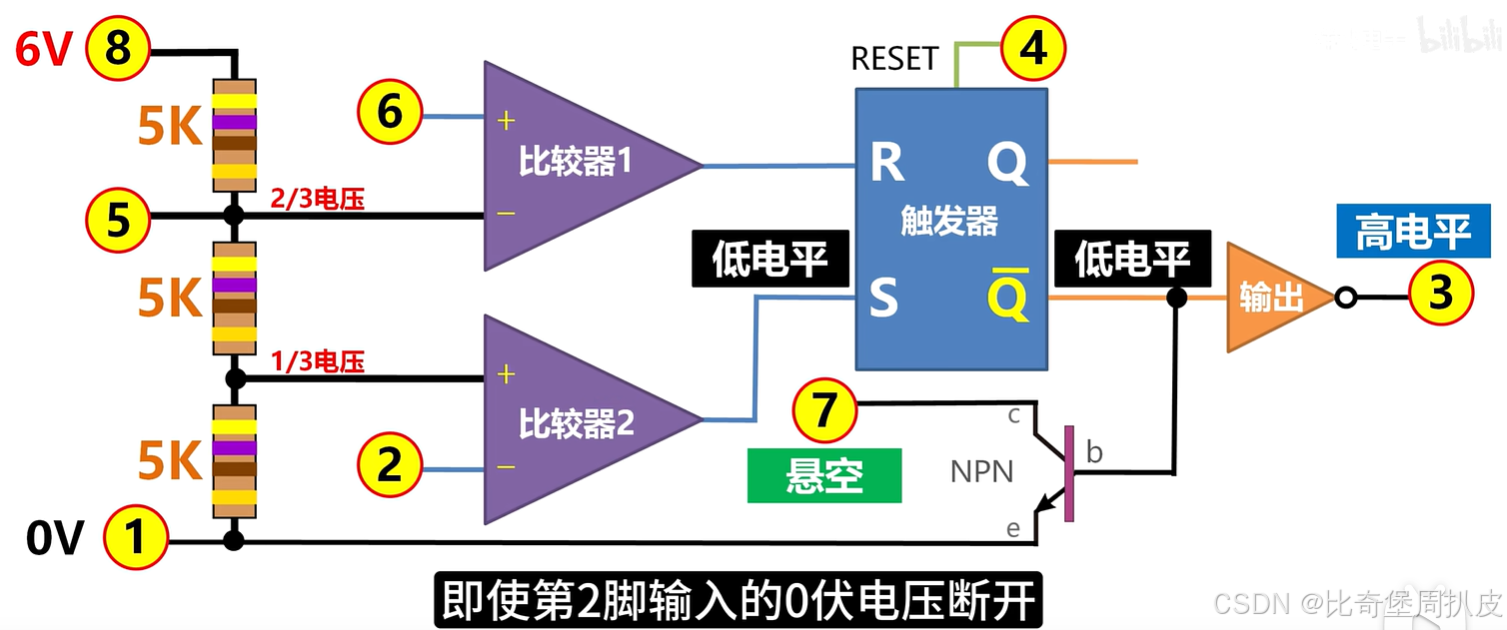

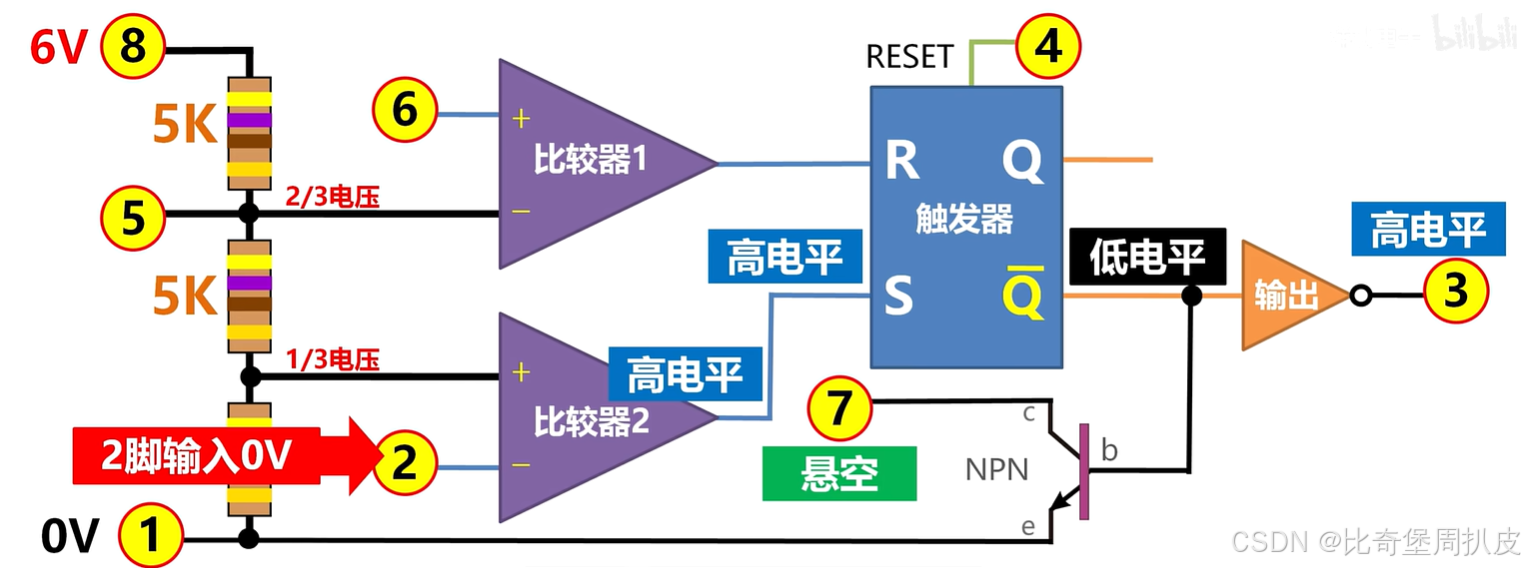

2.进入双稳态触发器触发状态（输出高电平）

• 引脚③输出高电平，则需要Q非端输出低电平，需要双稳态触发器S端输入高电平，即比较器2输出端为高电平，则需要比较器2负号端输入比1/3电源电压小的电压（接到①号引脚GND，输入0V）。
• 此时即使引脚②输入的0V电压断开，双稳态触发器S端输入低电压。由于R和S都输入低电压，Q与Q非端的输入状态不变，Q非同样输出低电平，输出引脚③输出高电平。

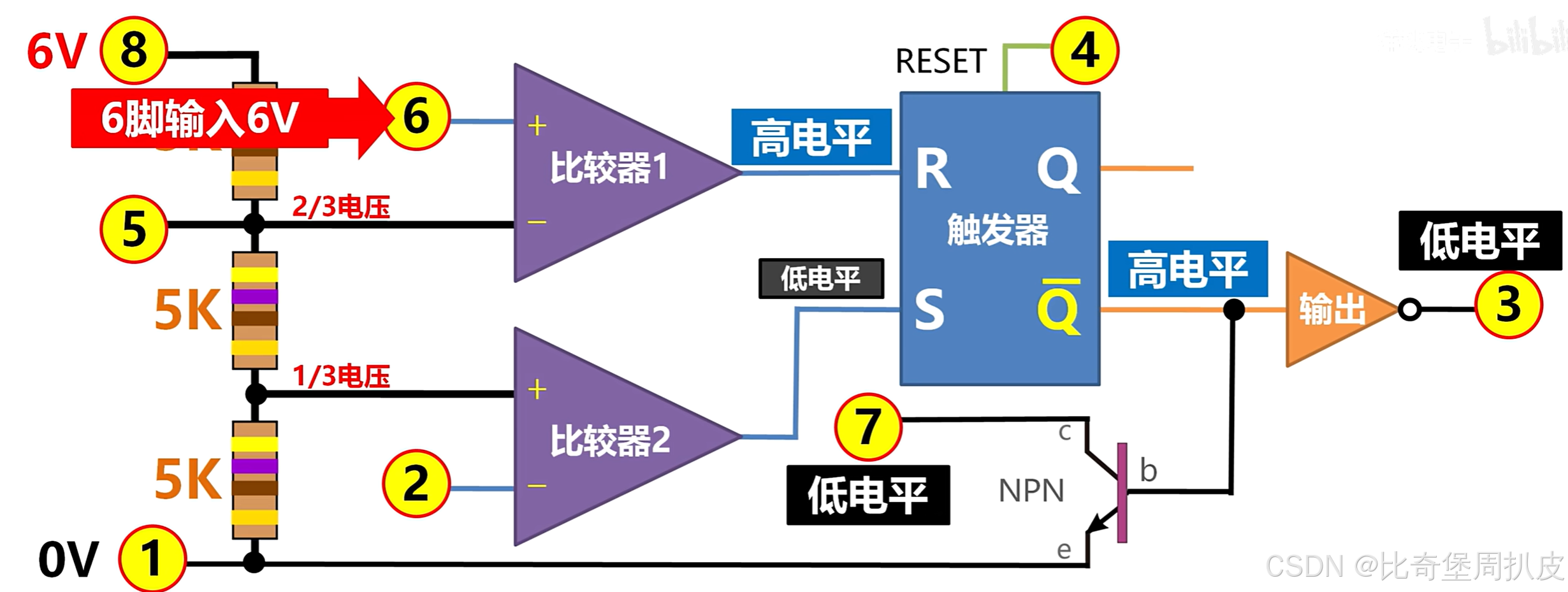

3.清除触发状态

• 在比较器1的正号端输入高于2/3电源电压（接到电源上，输入电源电压）时，比较器1的输出端输出高电平，双稳态触发器的R端输入高电平，Q端输出低电平，Q非端输出高电平，芯片输出引脚③输出低电平。
• 三极管c端引脚⑦输出低电平。

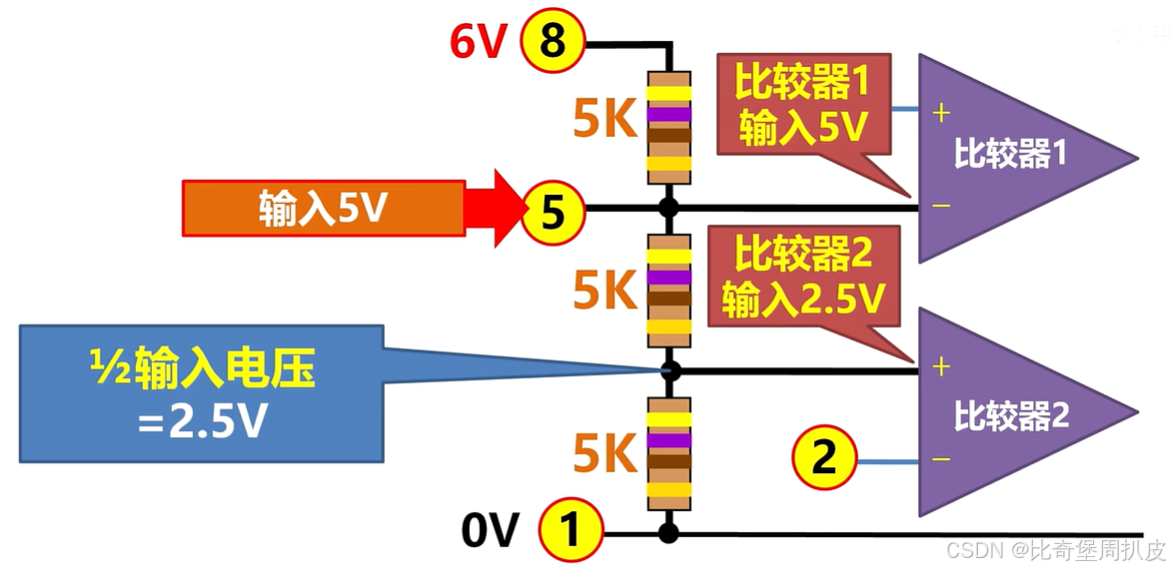

4. 电压控制引脚（引脚⑤）

• 用于设置两段的分压值。

• 若在引脚⑤输入5V电压，则比较器1的负号端输入5V电压，比较器2的正号端输入2.5V电压，可以灵活改变原来的电压三等分。
• 不需要电压控制调节引脚，可以通过0.01uf的电容接地，也可悬空。

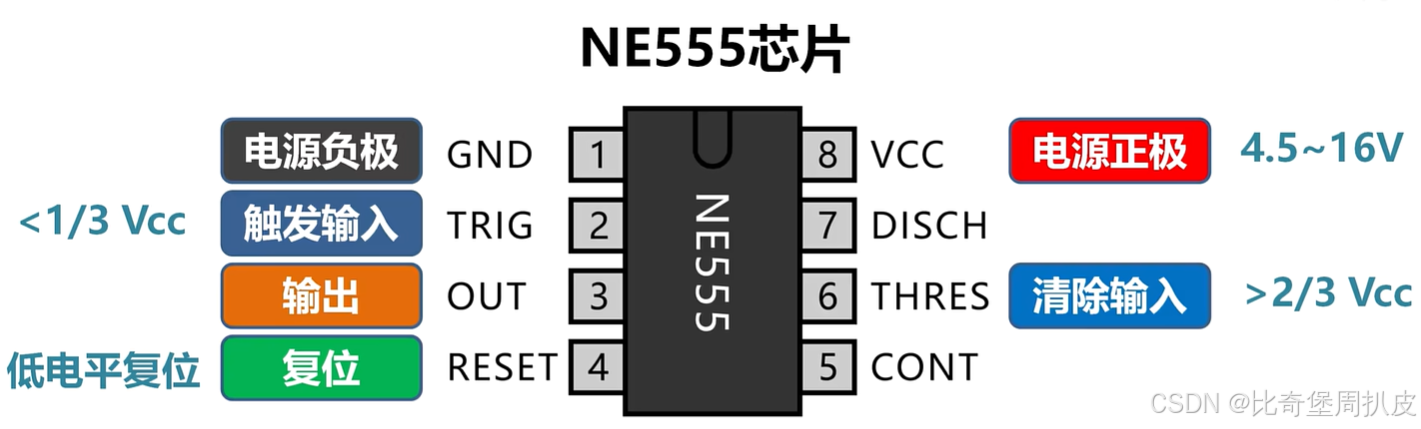

3. 芯片工作

• 8号引脚VCC接电源。
• 1号引脚GND接地。

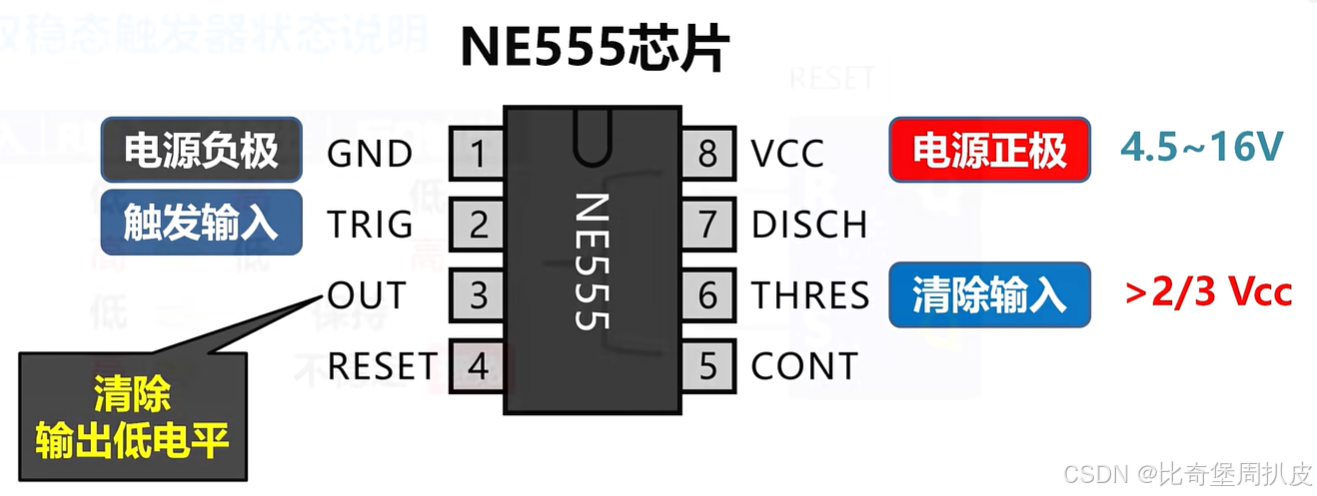

• 2号引脚TRIG输入小于1/3电源电压时，3号引脚OUT输出高电平，直到6号引脚THRES输入大于2/3电源电压时，清除触发状态，3号引脚OUT才输出低电平。
• 同样，6号引脚THRES输入大于2/3电源电压时，3号引脚OUT输出低电平，直到2号引脚TRIG输入小于1/3电源电压时，3号引脚才能输出高电平。

• 4号复位引脚RESET输入高电平，芯片正常工作。接入低电平时，3号引脚永远输出低电平，无法触发。（低电平复位）
• 设计时，经常直接连接到电源正极，保持工作状态。

• 5号引脚电压控制引脚CONT用来控制分压值，上文中有提到，此引脚极少用到。
• 7号引脚放电输出引脚DISCH 当3号引脚输出低电平时，内部放电三极管7号引脚与GND相连接，输出低电平；当3号引脚输出高电平时，7号引脚悬空（处于开漏状态）。
