部署N9e-v3运维监控平台

Monitor 专栏收录该内容
23 篇文章 0 订阅

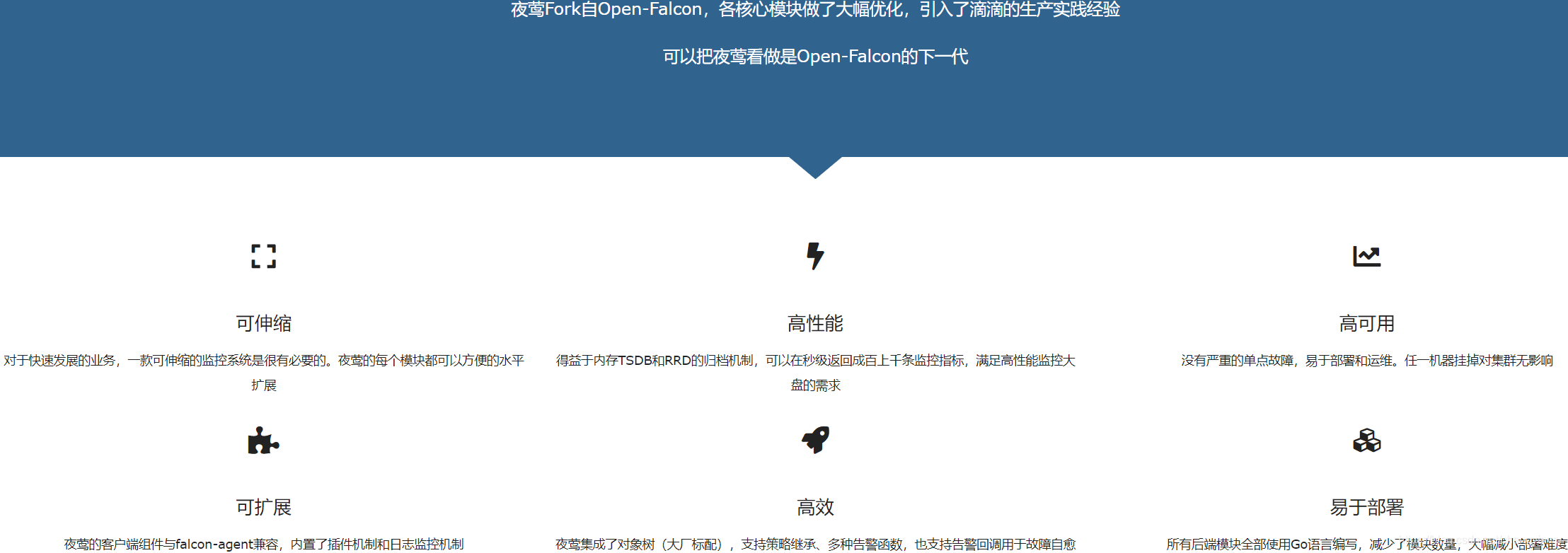

1. 夜莺介绍

官网:https://n9e.didiyun.com/
Github地址:https://github.com/didi/nightingale
夜莺运维平台是滴滴开源的一个运维平台,有着滴滴公司最佳实践
夜莺拆成了四个子系统,分别为

  • 用户资源中心(RDB)
  • 资产管理系统(AMS)
  • 任务执行中心(JOB)
  • 监控告警系统(MON)
    在这里插入图片描述

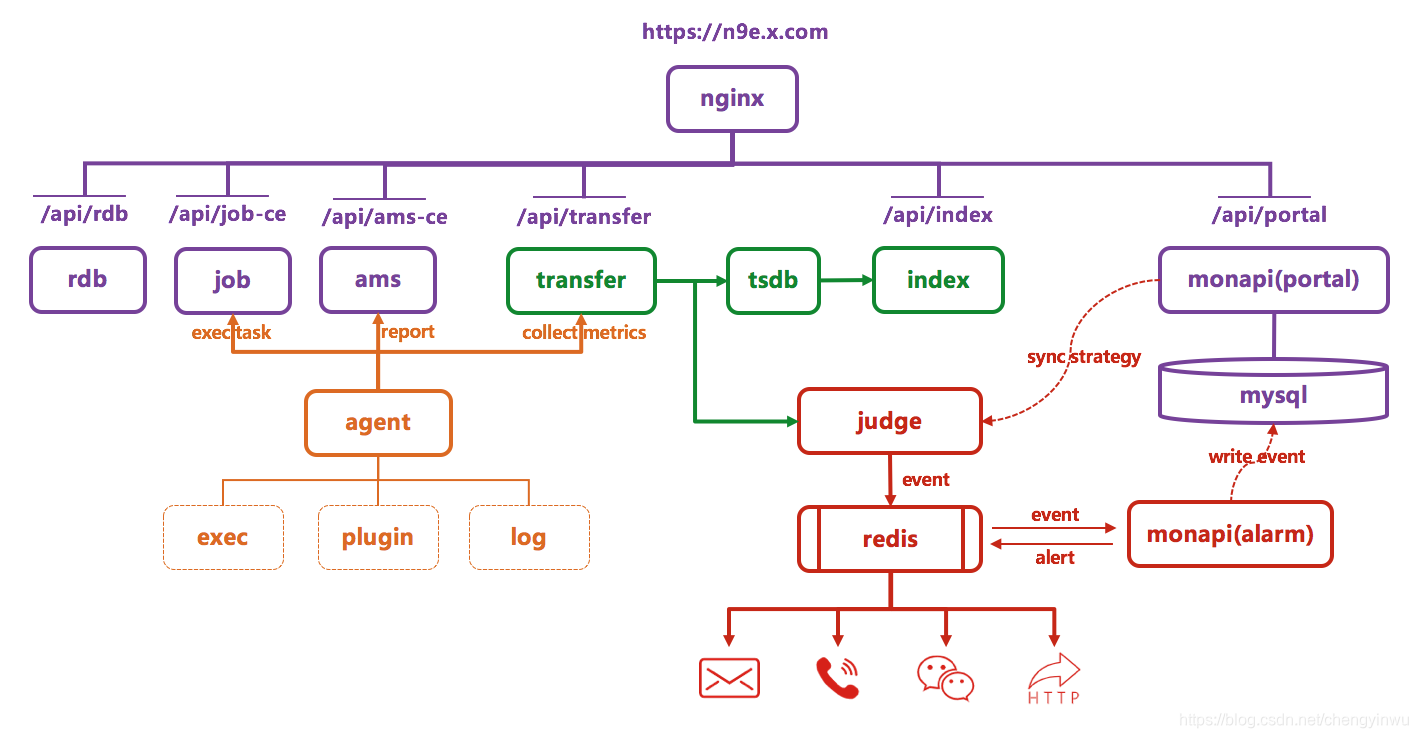

2. Nightingale架构

在这里插入图片描述

  • collector即agent,可以采集机器常见指标,支持日志监控,支持插件机制,支持业务通过接口直接上报数据
  • transfer提供rpc接口接收collector上报的数据,然后通过一致性哈希,将数据转发给多台tsdb和多台judge
  • tsdb即原来的graph组件,用于存储历史数据,支持配置为双写模式提升系统容灾能力,tsdb会把监控数据转发一份给index
  • index是索引模块,替换原来的mysql方案,在内存里构建索引,便于后续数据检索,性能大幅提升
  • judge是告警引擎,从monapi(portal)同步监控策略,然后对接收到的数据做告警判断,如满足阈值,则生成告警事件推到redis
  • monapi(alarm)从redis读取judge生成的事件,进行二次处理,补充一些元信息,生成告警消息,重新推回redis
  • 各发送组件,比如mail-sender、sms-sender等,从redis读取告警消息,发送告警,抽出各类sender是为了后续定制方便
  • monapi集成了原来多个模块的功能,提供接口给js调用,api前缀为/api/portal,数据查询走transfer,干掉了原来的query组件,api前缀为/api/transfer,索引查询的api前缀/api/index,于是,前面搭建nginx,即可通过不同location将请求转发到不同后端
  • 数据库仍然使用mysql,主要存储的内容包括:用户信息、团队信息、树节点信息、告警策略、监控大盘、屏蔽策略、采集策略、部分组件心跳信息等

3. 安装步骤

1、基础环境准备
系统:CentOS7.x
软件:Mysql、Redis、Nginx 【生产环境建议都采用高可用架构部署】

[root@n9e-110 ~]# yum install nginx mariadb* redis -y
[root@n9e-110 ~]# systemctl enable mariadb.service nginx redis
Created symlink from /etc/systemd/system/multi-user.target.wants/mariadb.service to /usr/lib/systemd/system/mariadb.service.
[root@n9e-110 ~]# systemctl start mariadb.service  nginx redis
[root@n9e-110 ~]# mysql_secure_installation

2、下载编译好的二进制到/home/n9e目录,如果要更换目录,要注意修改nginx.conf

mkdir -p /home/n9e
cd /home/n9e
[root@n9e-110 /home/n9e]# wget http://116.85.64.82/n9e.tar.gz
[root@n9e-110 /home/n9e]# tar zxvf n9e.tar.gz

3、初始化数据库,这里使用root账号,如果不是这个账号密码,注意修改/home/n9e/etc/mysql.yml

cd /home/n9e/sql
mysql -uroot -p1234 < n9e_ams.sql
mysql -uroot -p1234 < n9e_hbs.sql
mysql -uroot -p1234 < n9e_job.sql
mysql -uroot -p1234 < n9e_mon.sql
mysql -uroot -p1234 < n9e_rdb.sql

4、redis配置修改,默认配置的6379端口,密码为空,如果默认配置不对,可以执行如下命令,看到多个配置文件里有redis相关配置,挨个检查修改下

cd /home/n9e/etc
[root@n9e-110 /home/n9e/etc]# grep redis -r .
./judge.yml:redis:
./monapi.yml:# read alert from redis
./monapi.yml:redis:
./rdb.yml:redis:

5、下载前端静态资源文件,放到默认的/home/n9e目录下,如果要改目录,需要修改后面提到的nginx.conf

cd /home/n9e
[root@n9e-110 /home/n9e]# wget http://116.85.64.82/pub.tar.gz
[root@n9e-110 /home/n9e]# tar zxvf pub.tar.gz

前端的源码单独拆了一个repo,地址是: https://github.com/n9e/fe 没有和nightingale放一起

6、覆盖nginx.conf,夜莺不同web侧组件就是通过nginx的不同location区分的

[root@n9e-110 /home/n9e]# \cp etc/nginx.conf /etc/nginx/nginx.conf
[root@n9e-110 /home/n9e]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@n9e-110 /home/n9e]# systemctl restart nginx

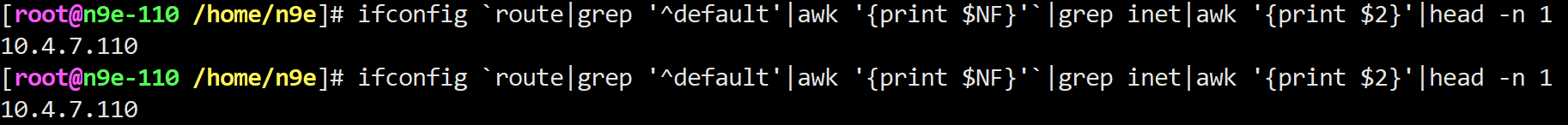

7、检查identity.yml,要保证这个shell可以正常获取本机ip,如果实在不能正常获取,不懂shell的直接在specify字段写死也行

# 用来做心跳,给服务端上报本机ip
ip:
  specify: ""
  shell: ifconfig `route|grep '^default'|awk '{print $NF}'`|grep inet|awk '{print $2}'|head -n 1

# MON、JOB的客户端拿来做本机标识
ident:
  specify: ""
  shell: ifconfig `route|grep '^default'|awk '{print $NF}'`|grep inet|awk '{print $2}'|head -n 1

在这里插入图片描述

8、检查agent.yml的几个shell,挨个检查是否可以跑通,跑不通就改成适合自己的,不会改的抽你两耳刮子,比如disk部分,写死80Gi直接写:disk: echo 80Gi即可

report:
  # ...
  sn: dmidecode -s system-serial-number | tail -n 1

  fields:
    cpu: cat /proc/cpuinfo | grep processor | wc -l
    mem: cat /proc/meminfo | grep MemTotal | awk '{printf "%dGi", $2/1024/1024}'
    disk: df -m | grep '/dev/' | grep -v '/var/lib' | grep -v tmpfs | awk '{sum += $2};END{printf "%dGi", sum/1024}'

9、启动各个进程,包括mysql、redis、nginx,夜莺的各个组件直接用control脚本启动即可,后续上生产环境,可以用systemd/supervisor托管

cd /home/n9e
[root@n9e-110 /home/n9e]# ./control start all
rdb started
job started
ams started
monapi started
tsdb started
index started
transfer started
judge started
agent started

[root@n9e-110 /home/n9e]# ./control status
root      19429  0.3  0.8 841556 17268 pts/0    Sl   13:47   0:01 /home/n9e/n9e-rdb
root      19441  0.3  0.8 921140 18032 pts/0    Sl   13:47   0:01 /home/n9e/n9e-job
root      19462  0.0  0.7 912652 14988 pts/0    Sl   13:47   0:00 /home/n9e/n9e-ams
root      19502  0.1  0.8 840836 17612 pts/0    Sl   13:47   0:00 /home/n9e/n9e-monapi
root      19527  0.1  0.9 850512 18652 pts/0    Sl   13:47   0:00 /home/n9e/n9e-tsdb
root      19549  0.1  0.7 848420 14316 pts/0    Sl   13:47   0:00 /home/n9e/n9e-index
root      19570  0.3  0.8 915252 17284 pts/0    Sl   13:47   0:01 /home/n9e/n9e-transfer
root      19585  0.1  0.8 922144 18136 pts/0    Sl   13:47   0:00 /home/n9e/n9e-judge
root      27981  3.3  0.8 906228 16808 pts/0    Sl   13:52   0:00 /home/n9e/n9e-agent

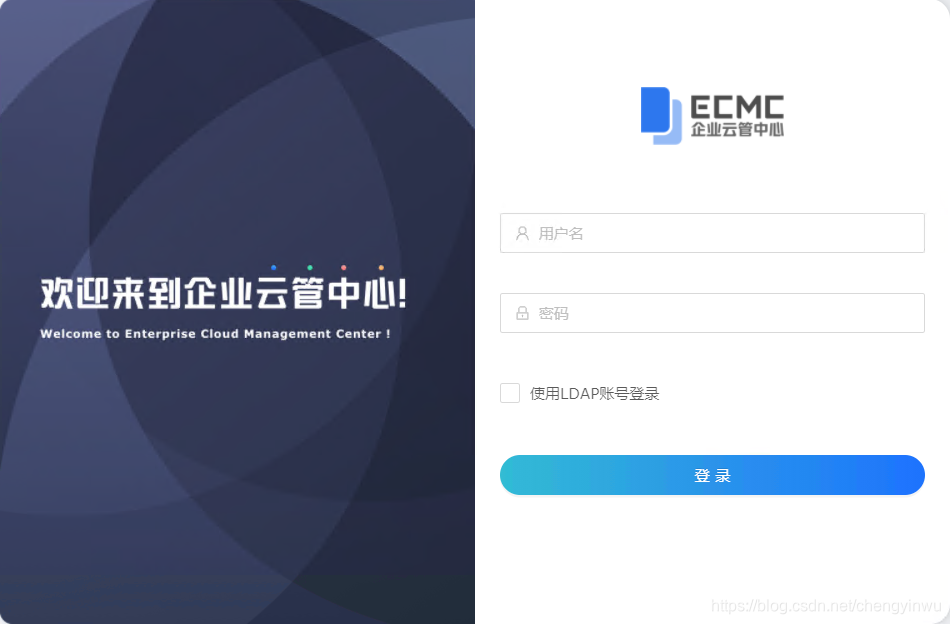

10、登录web
默认账号root,密码root.2020,进来第一步修改密码,如果nginx报权限类的错误
在这里插入图片描述
在这里插入图片描述

[root@n9e-110 /home/n9e]# getenforce
Disabled

上面安装步骤如果走完了仍然没有搭建起来,你可能需要 使用Docker安装 或者 查看视频教程

4. 子系统简介

夜莺拆成了四个子系统,分别是:用户资源中心(RDB)、资产管理系统(AMS)、任务执行中心(JOB)、监控告警系统(MON)。下面分别介绍一下这几个子系统的设计初衷

5. 用户资源中心

这是一个平台底座,所有的运维系统,都需要依赖这个,内置用户、权限、角色、组织、资源的管理。最核心的是一棵组织资源树,树节点的类别和扩展字段可以自定义,组织资源树的层级结构最简单的组织方式是:租户》项目》模块,复杂一点的组织方式:租户》组织》项目》模块》集群,组织是可以嵌套的。节点上挂两类对象,一个是人员权限,一个是资源,资源可以是各类资源,除了主机设备、网络设备,也可以是rds实例,redis实例,当然,这就需要rds、redis的管控系统和RDB打通了。滴滴在做一些大的中后台商业化解决方案的时候,RDB就是扮演了这么一个底座的角色。

6. 资产管理系统

这里的资产管理系统,是偏硬件资产的管理,这个系统的使用者一般是系统部的人,资产管理类人员,应用运维相对不太关注这个系统。开源版本开放了一个主机设备的管理,大家可以二开,增加一些网络设备管理、机柜机架位的管理、配件耗材的管理等等,有了底座,上面再长出一些其他系统都相对容易。agent安装之后,会自动注册到资产管理系统,自动采集到机器的sn、ip、cpu、mem、disk等信息,这些信息为了灵活性考虑,都是用shell采集的,上文“安装步骤”一章有提到,其中最重要的是ip,系统中有很多设备,ip是需要全局唯一,其他的sn、cpu、mem、disk等,如果无法采集成功,可以写死,shell里直接写echo一个假数据即可。

每一条资产,都有一个租户的字段,代表资产归属,需要管理员去分配资产归属(修改资产的所属租户),各个租户才能使用对应的资产,分配完了之后,会出现在用户资源中心的“游离资源”菜单中,各个租户就可以把游离资源挂到资产树上去分门别类的管理使用。树节点的创建是在树上右键哈。

7. 任务执行中心

用于批量跑脚本,类似pssh、ansible、saltstack,不过不支持playbook,大道至简,就用脚本撸吧,shell、python、perl、ruby,都行,只要机器上有解析器。因为是内置到夜莺里的,所以体系化会更好一些,和组织资源树的权限是打通的,可以控制不同的人对不同的机器有不同的权限,有些人可以用root账号执行,有些人只能用普通账号执行,历史执行记录都可以通过web页面查看审计。任务本身支持一些控制:暂停点、容忍度、单机超时时间、中途暂停、中途取消、中途Kill等。

一些经常要跑的脚本,可以做成模板,模板是对脚本的一种管理方式,后续就可以基于模板创建任务,填个机器列表就可以执行。比如安装JDK,调整TCP内核参数,调整ulimit等机器初始化脚本,都可以做成模板。

开源版本的任务执行中心,可以看做是一个命令通道,后续可以基于这个命令通道构建一些场景化应用,比如机器初始化平台、服务变更发布平台、配置分发系统等。任务执行中心各类操作都有API对外暴露,具体可参看:router.go 我司的命令通道每周执行任务量超过60万,就是因为各类上层业务都在依赖这个命令通道的能力。

8. 监控告警系统

这块核心逻辑和v2版本差别不大,监控指标分成了设备相关指标和设备无关指标,因为有些自定义监控数据的场景,endpoint不好定义,或者endpoint经常变化,这种就可以使用设备无关指标的方式来处理。监控大盘做了优化,引入了更多类型的图表,但夜莺毕竟是个metrics监控系统,处理的是数值型时序数据,所以,最有用的图表其实就是折线图,其他类型图表,看看就好,场景较少。夜莺也可以对接Grafana,有个专门的DataSource插件,Grafana会更炫酷一些,只是,在数据量大的时候性能较差。
