CISCO交换机产品线（一）

高端产品：

Cisco Nexus 7000系列交换机、Catalyst  6500系列交换机、 Catalyst 4900系列交换机、Catalyst 4500系列交换机

中端产品：

Catalyst 3750系列交换机、Catalyst  3750-E系列交换机、Catalyst3560系列交换机、Catalyst  3560-E系列交换机

低端产品：

Catalyst 2950系列交换机、Catalyst 2960系列交换机、Catalyst2940系列交换机、Catalyst 2918系列交换机、Catalyst 2900系列 交换机、Catalyst Express 500系列交换机

电信运营交换机：

Cisco ME 2400系列以太网接入交换机、Cisco ME 3400系列以太 网接入交换机

Cioco Nexao 7000系列变换机

CiscoB Nexus 7000系列交换机最大限度地集成了可扩展性和运营灵活性。

Cisco Nexus 7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网络，其交换矩阵架构的速度能扩展至15Tbps以上。它的设计旨在满足大多数关键任务数据中心的要求，提供永续的系统运营和无所不在的虚拟化服务。

Cisco Nexus 7000系列建立在一个成熟的操作系统上，借助增强特性提供了实时系统升级，以及出色的可管理性和可维护性。它的创新设计专门用于支持端到端数据中心连接，将IP、存储和IPC网络整合到单一以太网交换矩阵之上。

作为第一款下一代交换机平台，Cisco Nexus 7000系列10插槽机箱提供了集成永续性，以及专为数据中心可用性、可靠性、可扩展性和易管理性而优化的特性。

Cisco Nexns 7000系列交换机特性和优势

在Cisco NX-OS软件的支持下，Cisco Nexus 7000系列10插槽机箱为数据中心提供了一系列丰富的特性，保证系统的永续运营。

1.前后通风，带10个前面板接入的垂直模块插槽和一个集成电缆管理系统，能够支持新老数据中心的安装、运营和冷却。

2.面向数据中心的高可靠性和最高可用性设计方法，所有接口和控制引擎模块都采取前面板接入，冗余电源、风扇和交换矩阵模块则完全  采用后端接入，以确保维护过程中布线不受影响。

3.系统采用两个专用控制引擎模块；可扩展、完全分布式的交换矩阵架构最多能容纳5个后端安装的交换矩阵模块，配合10插槽机型的机  箱中板设计，整个系统能提供最高7 Tbps的转发能力。

4.拥有8个I/O模块插槽的Cisco Nexus 7000系列10插槽机箱最多支持256个万兆以太网或384个千兆以太网端口，能够满足最大型数据中心的部署需求。

5.前后通风确保Cisco Nexus 7000系列10插槽机箱能用于数据中心，并满足热通道和冷通道部署要求，而不会增加复杂性。它分别采用两个系统风扇架和两个交换矩阵风扇架进行冷却。每个风扇架都配备有冗余风扇，独立变速风扇能随着周围温度自动调整，不仅降低了进行  出色管理的设施的能耗，而且能实现最佳交换机运行状态。该系统为所有风扇架设计了冗余功能，进行热插拔时不会影响系统；如果一个风扇或风扇架发生故障，系统能继续运行，不会对冷却效果造成重大影响。

6.集成电缆管理架能将所有电缆正确、整齐地放在一边或两边。

7.系统拥有可选的空气过滤器，能确保流过系统的空气清洁。添加空气过滤器能满足NEBS要求。

8.机箱顶端的一系列LED清晰地提供主要系统组件的状态显示，能提示操作员是否需要执行进一步的调查。这些LED负责报告电源、风扇、交换矩阵、控制引擎和I/O模块的状态。

9.电缆管理盖和可选的模块前门能使安装在系统中的布线和模块不受意外事件的影响。透明的前门使客户能够查看布线、模块指示为和状态指示灯情况。

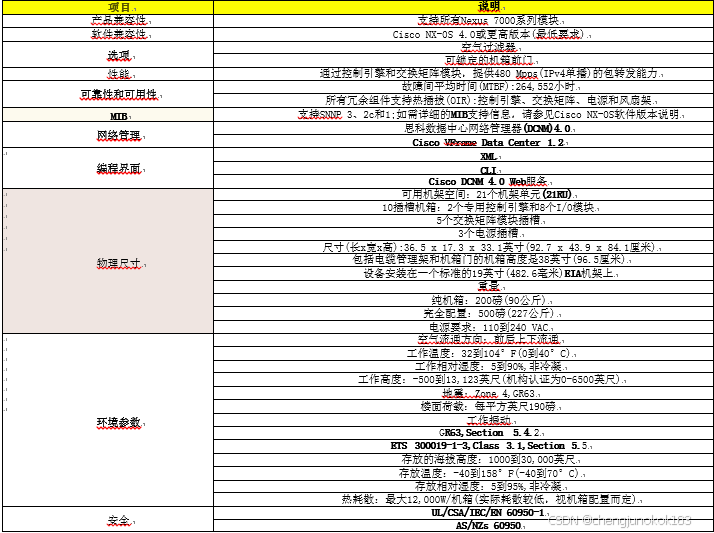

Cisco Nexus 7000系列交换机产品规格

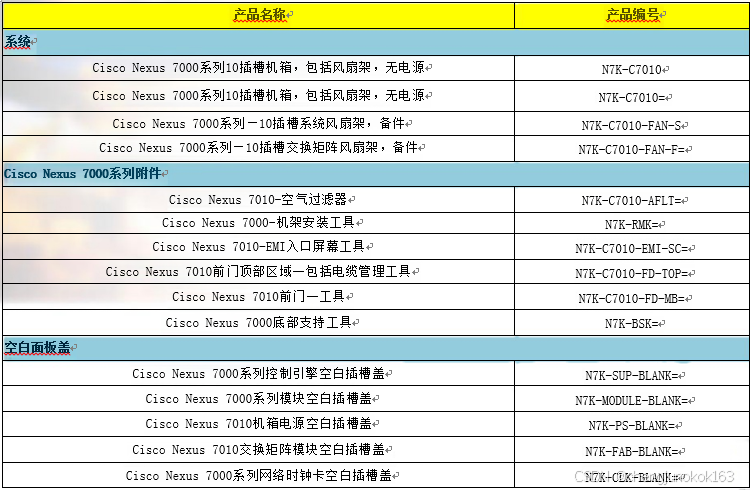

Cisco Nexms7000系列交换机订购信息

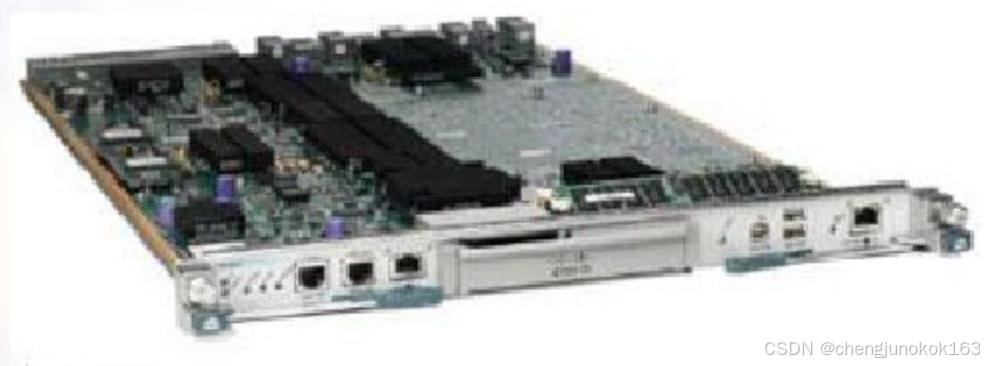

Cisco Nexms7000 系列交换机引攀板

.Cisco Nexus 7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网络，其交换矩阵架构的速度能扩展至15Tbps以上。它的设计旨在满足大多数关键任务数据中心的要求，提供持续的系统运营 和无所不在的虚拟化服务。Cisco Nexus 7000系列建立在一个成熟的操作系统上，借助增强特性提供了实时系统升级，以及出色的可管理性和可维护性。它的创新设计专门用于支持端到端数据中心连接，将IP存储和IPC网络整合到单一以太网交换矩阵之上。

.Cisco Nexus 7000系列控制引擎模块的设计目的是为Cisco Nexus 7000系列机箱提供可扩展的控制平面和管理功能。它采用了一个双核处理器，通过双核的灵活性和强大功能来扩展控制平面。该控制引擎能够控制第二层和第三层服务、冗余功能、配置管理、状态监控、电源和环境管理等。它集中协调所有线卡对于系统交换矩阵的使用。借助完全分布式的转发架构，控制引擎能够透明升级到更高转发容量的I/O和交换矩阵模块。此控制引擎包括一个创新、专用的连接管理处理器(CMP), 能够对整个系统进行远程管理和故障排除。一个全冗余系统由两个控制引擎构成，一个控制引擎模块为主用设备，另一个采用热备用模式，在数据中心级产品中提供了出色的高可用性特性。

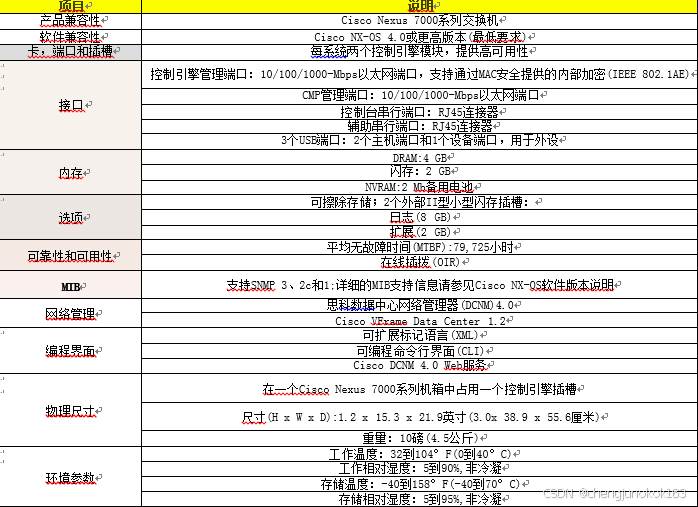

CiscoNexus 7000系列交换机引擎板规格

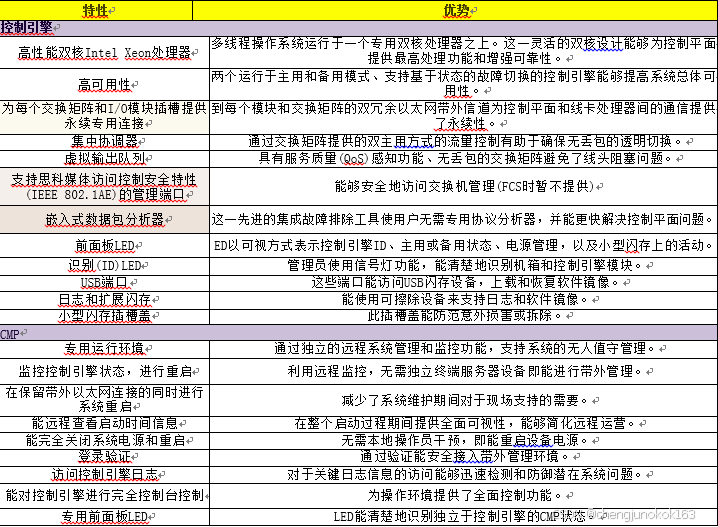

Cisco Nexms 7000系列交换机引擎板特性优势

Cisco Nexuns 7000系列交换机业务板

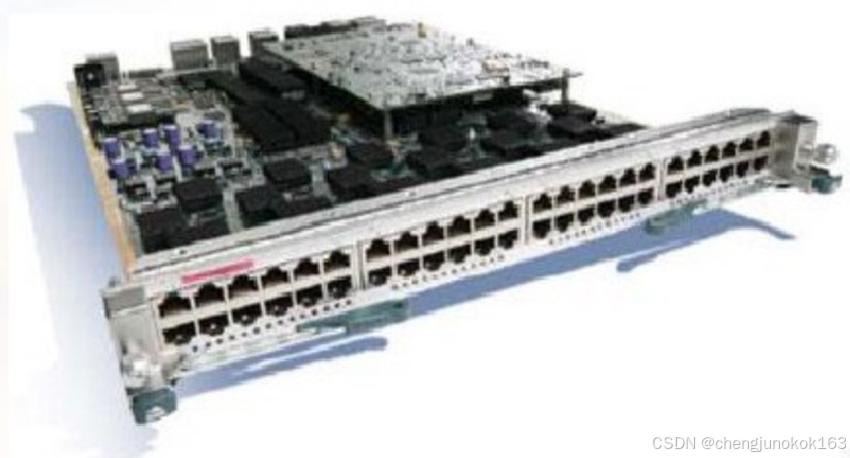

CiscoB Nexus 7000系列48端口10/100/1000以太网模块(参见图1)是一种高度可扩展的  模块，是为提高关键任务以太网网络性能而设计的。

Cisco Nexus 7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的 万兆以太网网络，其阵列架构的速度能扩展至15Tbps以上。它的设计旨在满足大多数关键 任务数据中心的要求，提供持续的系统运营和无所不在的虚拟化服务。Cisco Nexus 7000系 列建立在一个成熟的操作系统上，借助增强特性提供了实时系统升级，以及出色的可管理  性和可维护性。它的创新设计专门用于支持端到端数据中心连接，将IP、存储和IPC网络  整合到单一以太网交换矩阵之上。

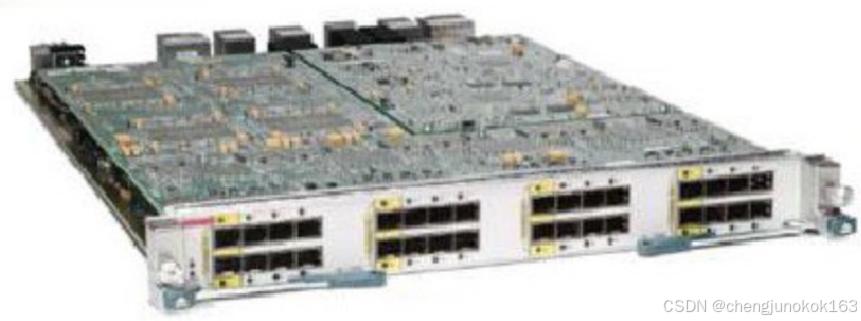

Cisco  Nexus  7000系列32端口10Gb以太网模块，80Gb阵列

Cisco②Nexus 7000系列32端口10Gb 以太网模块(参见图)是一种高度可扩展的高密度模块，是为提高关键任务以太网网络性能而设计的。

Cisco Nexus 7000系列交换机是一个模块化数据中心级产品系列，适用于高度可扩展的万兆  以太网网络，其交换矩阵架构的速度能扩展至15Tbps以上。它的设计旨在满足大多数关键任务  数据中心的要求，提供持续的系统运营和无所不在的虚拟化服务。Cisco Nexus 7000系列建立在一个成熟的操作系统上，借助增强特性提供了实时系统升级，以及出色的可管理性和可维护性。 它的创新设计专门用于支持端到端数据中心连接，将IP、存储和IPC 进程间通信网络整合到单一以太网交换矩阵之上。

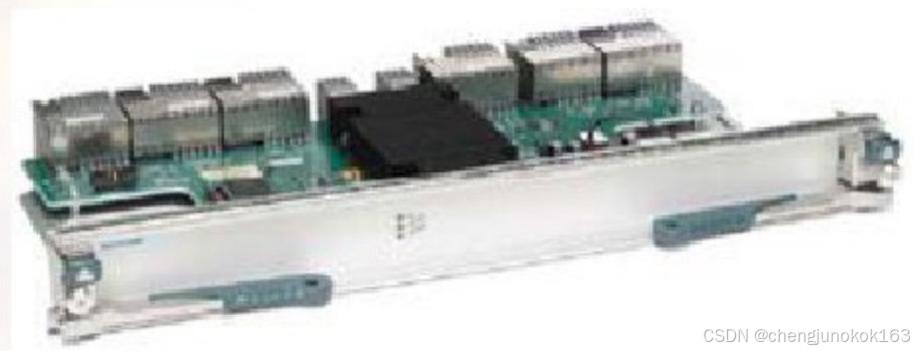

Cisco Nexus 700010插槽交换矩阵模块

Cisco②Nexus 7000系列交换机构成了一个模块化数据中心级产品系列，适用于高度可扩展的万兆以太网网 络，其交换矩阵架构的速度可扩展至15Tbps 。它的设计宗旨是为满足大多数关键任务数据中心的要求，提供持  续的系统运营和虚拟化、无所不在的服务。Cisco Nexus 7000系列建立在一个成熟的操作系统上，其增强特性提 供了实时系统升级，以及出色的可管理性和可维护性。它的创新设计专门用于支持端到端数据中心连接，它将IP、存 储 和IPC网络整合到单一以太网交换矩阵上。

适用于Cisco Nexus 7000系列10插槽机箱的Cisco Nexus 700010插槽交换矩阵模块(参见图1)是一个独立的交换矩阵模块，为每个I/O和管理引擎模块插槽提供并行交换矩阵信道。最多能够同时共用5个激活的交换矩阵模块，提供每插槽高达230 Gbps的带宽。通过并行转发架构，这些第一代模块能实现超过4.1Tbps的系统容量。此交换 矩阵模块为I/O模块上的完全分布式转发提供了中央交换组件。
