认识网络线缆（五类线、六类线、七类线）

网线介绍:

1）一类线 （CAT1）：线缆最高频率带宽是 750kHZ，用于报警系统， 或只适用于语音传输 （一 类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

2）二类线（ CAT2）：线缆最高频率带宽是 1MHZ，用于语音传输和最高传输速率 4Mbps的数 据传输，常见于使用 4MBPS规范令牌传递协议的旧的令牌网。

3）三类线（ CAT3）：指目前在 ANSI 和 EIA/TIA568 标准中指定的电缆，该电缆的传输频率 16MHz，最高传输速率为 10Mbp（s 10Mbit/s ），主要应用于语音、 10Mbit/s 以太网（ 10BASE-T） 和 4Mbit/s 令牌环，最大网段长度为 100m，采用 RJ 形式的连接器，目前已淡出市场。

4）四类线（ CAT4）：该类电缆的传输频率为 20MHz，用于语音传输和最高传输速率 16Mbps （指的是 16Mbit/s 令牌环）的数据传输，主要用于基于令牌的局域网和 10BASE-T/100BASE-T。最大网段长为 100m，采用 RJ 形式的连接器，未被广泛采用。

5）五类线（ CAT5）：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频 率带宽为 100MHz，最高传输率为 100Mbps，用于语音传输和最高传输速率为 100Mbps的数据 传输，主要用于 100BASE-T，最大网段长为 100m，采用 RJ 形式的连接器。这是最常用的以 太网电缆。在双绞线电缆内，不同线对具有不同的绞距长度。通常， 4 对双绞线绞距周期在 38.1mm长度内，按逆时针方向扭绞，一对线对的扭绞长度在 12.7mm以内。

6）超五类线（CAT5e）：超 5 类具有衰减小， 串扰少， 并且具有更高的衰减与串扰的比值 （ACR） 和信噪比（ Structural Return Loss）、更小的时延误差，性能得到很大提高。超 5 类线主 要用于千兆位以太网（ 1000Mbps）。

7）六类线（ CAT6）：该类电缆的传输频率为 1MHz～250MHz，六类布线系统在 200MHz时综 合衰减串扰比 （PS-ACR）应该有较大的余量， 它提供 2 倍于超五类的带宽。 六类布线的传输 性能远远高于超五类标准， 最适用于传输速率高于 1Gbps 的应用。 六类与超五类的一个重要 的不同点在于： 改善了在串扰以及回波损耗方面的性能， 对于新一代全双工的高速网络应用 而言， 优良的回波损耗性能是极重要的。 六类标准中取消了基本链路模型， 布线标准采用星 形的拓扑结构， 要求的布线距离为： 永久链路的长度不能超过 90m，信道长度不能超过 100m。

8）超六类线（ CAT6e）：超六类线是六类线的改进版，同样是 ANSI/EIA/TIA-568B.2 和 ISO 6 类/E 级标准中规定的一种非屏蔽双绞线电缆， 主要应用于千兆位网络中。 在传输频率方面 与六类线一样，也是 200～250 MHz，最大传输速度也可达到 1000 Mbps，只是在串扰、衰减 和信噪比等方面有较大改善。 另一特点是在 4 个双绞线对间加了十字形的线对分隔条。 没有 十字分隔， 线缆中的一对线可能会陷于另一对线两根导线间的缝隙中， 线对间的间距减小而 加重串扰问题。 分隔条同时与线缆的外皮一起将 4 对导线紧紧地固定在其设计的位置， 并可 减缓线缆弯折而带来的线对松散，进而减少安装时性能的降低。 9）七类线（ CAT7）：该线是 ISO 7 类/F 级标准中最新的一种双绞线，它主要为了适应万兆 位以太网技术的应用和发展。 但它不再是一种非屏蔽双绞线了， 而是一种屏蔽双绞线， 因此 它可以提供至少 500MHZ的综合衰减对串扰比和 600MHZ的整体带宽， 是六类线和超六类线的 2 倍以上，传输速率可达 10Gbps。在七类线缆中，每一对线都有一个屏蔽层 , 四对线合在一 起还有一个公共大屏蔽层。 从物理结构上来看， 额外的屏蔽层使得七类线有一个较大的线径。 还有一个重要的区别在于其连接硬件的能力，七类系统的参数要求连接头在 600MHZ时所有 的线对提供至少 60DB的综合近端串绕。而超五类系统只要求在 100MHZ提供 43DB，六类在 250MHZ的数值为 46DB。

10）八类线（ CAT8）：目前国际上只对七类线有所定义，但美国的 Siemon 公司已宣布开发 出了八类线，八类线由该公司于 1999 年开发出来，商标为“ Tera”，八类线也被称为 “tera ”、“ tera dor ”、“ 10Gip”及“ megaline 8 ”等。八类线网络拥有 1200MHz的带 宽，使其可以同时提供多种服务，可处理 Terrestrial TV、CCTV、DAB、FM、音频、 IR 控制、 10/100 和 100/1000 以太网、视频、电话、 USB外围设备等。

实际施工时的最大线缆距离 由上文可见，在使用PoE供电时，为何会规定网线最大长度不得超过100米。但实际施工时，为保证工 程质量，一般取80-90米。 请注意，这里的传输距离指的是最大速率的情况，比如100M，如果将速率下降到10M，传输距离通常 可以延长到150-200米(视网线质量而定)。所以PoE供电传输距离并不是由PoE技术来决定的，而是由网 线类别和质量决定。 虽然实际施工中，质量较好的网线能够突破100米距离的限制，设备也能够正常工作，但这种做法并 不值得推荐。因为有的潜在问题并不会立即呈现，而是随着时间推移慢慢出现，这会造成后续维护问 题。最简单的情况比如说带宽的升级，使得原来能在100米以上距离正常工作的设备在网速大大提升 后将不能正常工作。

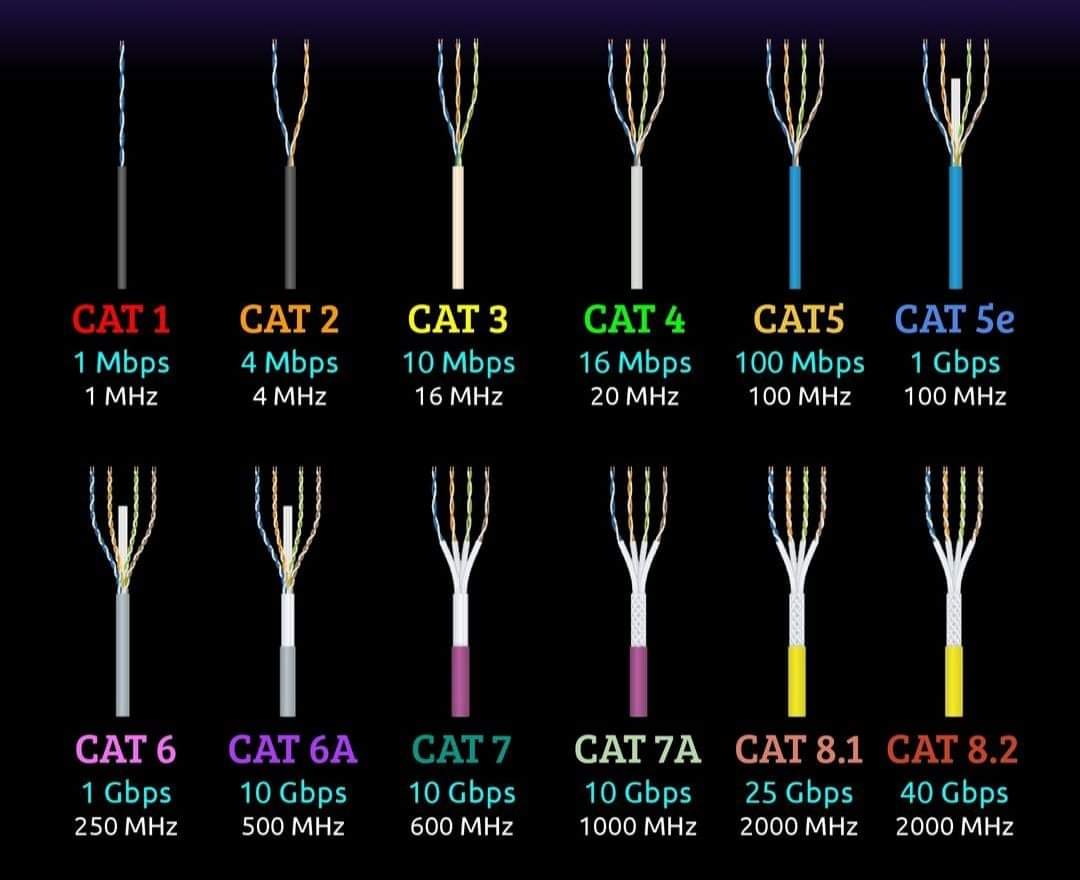

线缆的进化如图：

现在常用的线缆使用场景、速率、距离：
