OceanStor V3系列 V300R006快速配置指南（块业务）

支持的产品型号

• OceanStor 2000 V3系列 ：

     OceanStor 2100 V3/2200 V3/2600 V3

• OceanStor 2000F V3系列 ：

     OceanStor 2600F V3

• OceanStor 5000 V3系列 ：

     OceanStor 5300 V3/5500 V3/5600 V3/5800 V3

• OceanStor 5000F V3系列：

     OceanStor 5500F V3/5600F V3/5800F V3

• OceanStor 6000 V3系列：

     OceanStor 6800 V3

• OceanStor 6000F V3系列：

     OceanStor 6800F V3

• OceanStor 18000 V3系列 ：

     OceanStor 18500 V3/18800 V3

• OceanStor 18000F V3系列 ：

     OceanStor 18500F V3/18800F V3

存储系统原理介绍

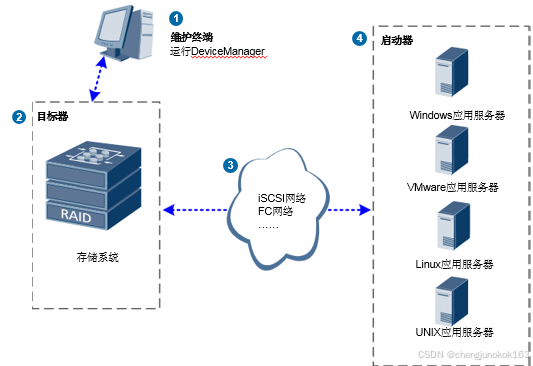

维护终端通过存储系统管理网口或者SVP（18000系列/18000F系列）的管理网口与存储系统连接，并通过DeviceManager管理软件对存储系统进行管理和维护。DeviceManager是华为技术有限公司推出的集成存储管理软件。

存储系统为应用服务器提供存储空间。

存储系统支持通过iSCSI（Internet Small Computer Systems Interface）网络、FC（Fibre Channel）网络和IB（Infiniband）网络与应用服务器相连。传输数据的协议规定应用服务器作为数据传输的启动器，存储系统作为数据传输的目标器。启动器向目标器发送数据读写请求指令，目标器接收和处理来自启动器的指令，并将响应信息返回给启动器。

应用服务器运行客户程序。存储系统支持与多种操作系统的应用服务器相连，包括：Windows应用服务器、Linux应用服务器（SUSE、Red Hat等）、UNIX应用服务器（Solaris、AIX、HP-UX等）等。

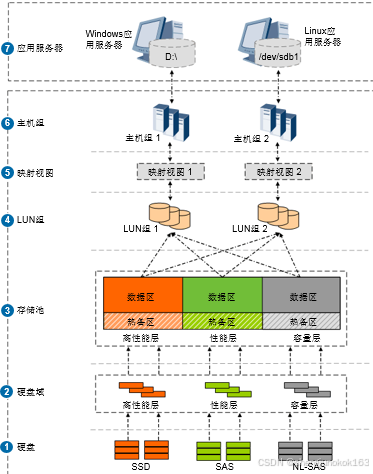

存储系统自动识别所有硬盘。硬盘域是由同类型或不同类型的硬盘组合而成，不同硬盘域间的业务相互隔离. 存储池创建在硬盘域中，由若干不同性能的硬盘按照不同的RAID级别组成，构建逻辑上存放存储空间的容器。对于2000系列/5000系列/6000系列/18000系列存储系统，存储池根据存储介质的不同，可以划分为3个存储层，分别是高性能层、性能层和容量层。对于2000F系列/5000F系列/6000F系列/18000F系列存储系统，存储池只有高性能层。

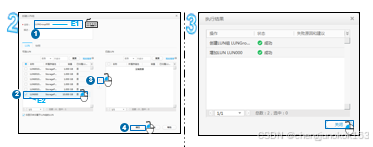

LUN从存储池中获取存储空间。LUN是应用服务器能够识别的最小存储逻辑单元。LUN组可以包含单个或多个LUN。

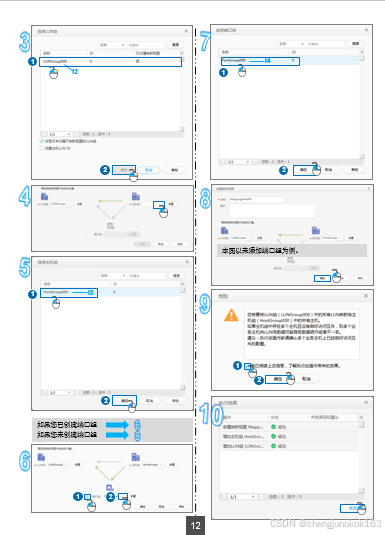

主机组和LUN组通过映射视图建立访问关系。当主机组与LUN组建立了访问关系后，对应的应用服务器就能访问LUN。

主机添加启动器后，主机与应用服务器之间建立一一对应的逻辑关系，此时应用服务器才可以使用存储系统提供的存储空间。主机组可以包含单个或多个主机。

应用服务器通过扫描LUN操作发现新的逻辑硬盘后，便可将该逻辑硬盘视为本地硬盘一样进行读写操作。

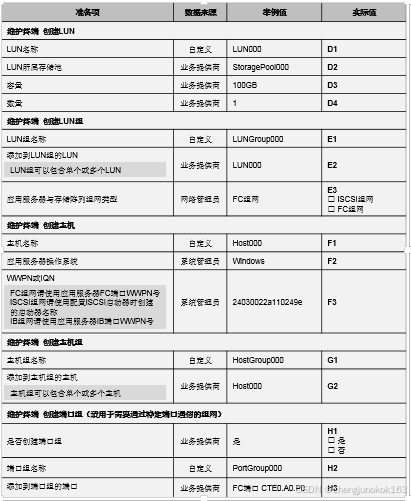

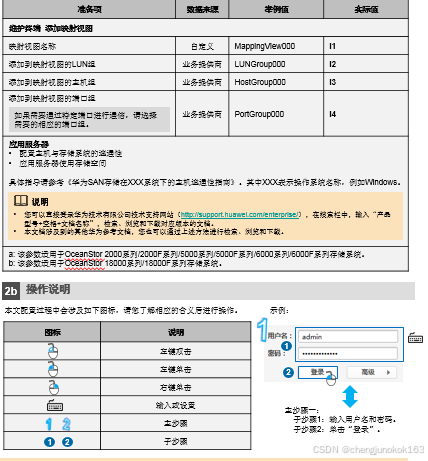

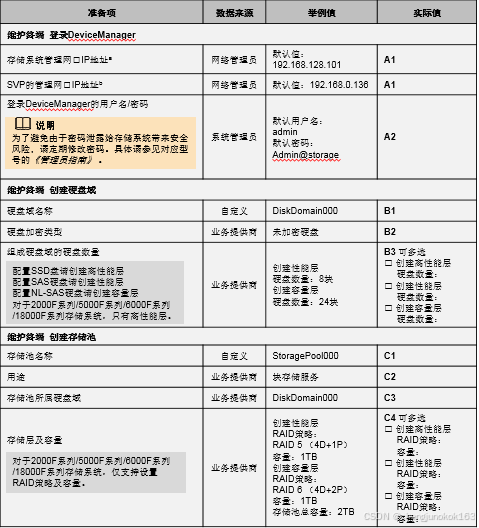

数据准备和操作说明
