RK3588算法单元YT8531SH网口问题分析

Hebron_Deb

于 2025-04-24 17:13:11 发布

阅读量535

点赞数 15

分类专栏：硬件调试记录文章标签：单元测试嵌入式硬件硬件工程

本文链接：https://blog.csdn.net/chenle123456/article/details/147483066

版权

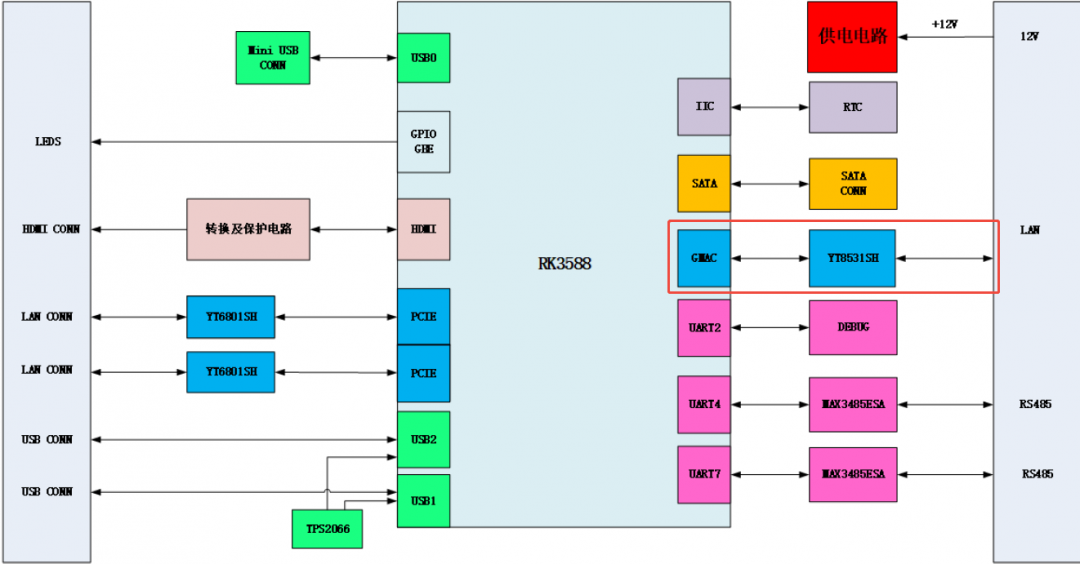

背景：RK3588算法单元已完成研发，此次生产30块算法单元板，其中2块板卡出现问题，一块是YT8531SH网口测试不过，另外一块是RTC不正常。设计框图如下：

YT8531SH网口在生产测试工具中提示ERROR，然后交由我们来分析，分析过程还是挺纠结的，一方面这是属于帮助的事情，没有放到台面上来做，所以希望不要耽误太多时间。另外一方面，我的经验告诉我，拆卸YT8531SH确实不容易。话不多说，上内容。

1、介绍

RK3588核心模块尺寸为 65mm x 50mm，采用四颗 0.4mm 间距的 100Pin 板对板连接器，并通过四颗 M2 螺丝固定。该设计完整引出了 RK3588 的所有对外引脚信号，适用于需要高速数据传输和高可靠性的应用场景。

我们使用的是上海一家单位提供的模块，价格功耗做的都还可以。目前RK3588等都比较透明，这几年也比较火。
