RK3588调试YT6801S问题分析

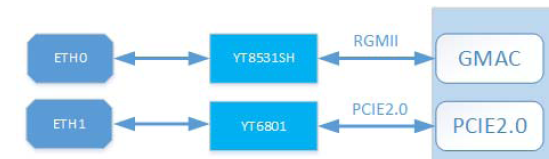

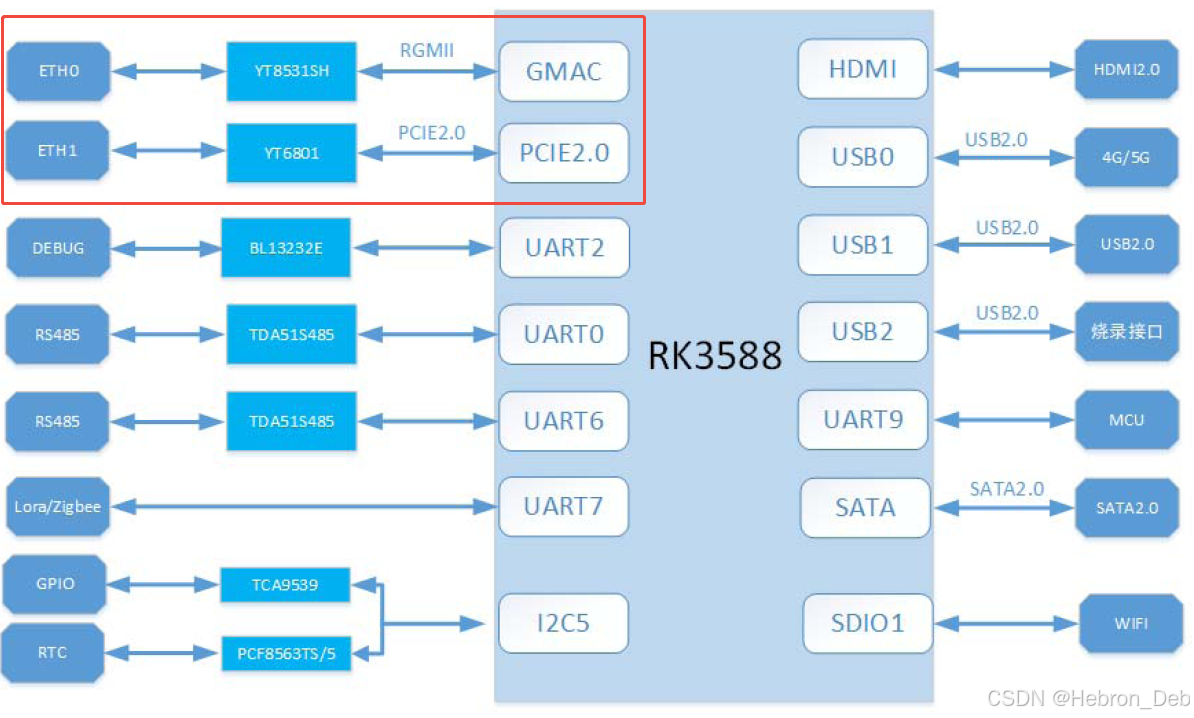

RK3588核心模块通过PCIE总线，使用YT6801S扩展一路千兆网口，板卡设计框图如下：

在调试阶段发现YT6801S网口不通，然后开始3天的问题分析。

1、介绍

RK3588核心模块尺寸为 65mm x 50mm，采用四颗 0.4mm 间距的 100Pin 板对板连接器，并通过四颗 M2 螺丝固定。该设计完整引出了 RK3588 的所有对外引脚信号，适用于需要高速数据传输和高可靠性的应用场景。

裕太微（Motorcomm）的YT6801S是一款高性能、低功耗的单端口千兆以太网控制器。它集成了IEEE 802.3以太网媒体接入控制器（MAC）、以太网物理层（PHY）端口、一次性可编程（OTP）存储器以及PCIe x1控制器。

2、检查

1）针对YT6801S不通现象，通过lspci命令发现未找到该设备，下图是正常现象，异常现象输入lspci后无任何输出；

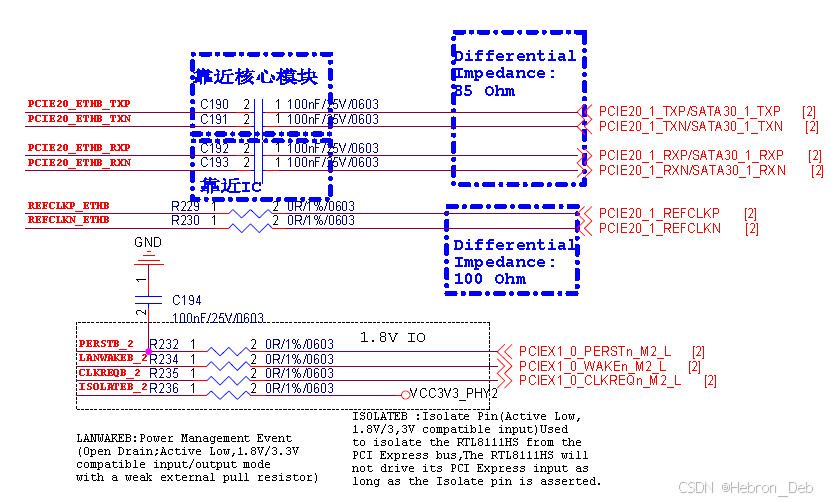

2）核对原理图
