时序图

时序图

时序图是一种交互图，显示进程如何彼此操作以及顺序。

Mermaid可以使用ZenUML渲染序列图。请注意，ZenUML使用的语法与mermaid中的原始序列图不同。

目前，最新版本mermaid v10.2.3 暂时不单独支持zenuml语法,需要配合mermaid-zenuml一起使用,zenuml与sequenceDiagram都是时序图，从时序图的作用和渲染大致框架来说基本没有区别，只是渲染的效果有差异。
你可以使用ZenUML - Workspace在线编写。

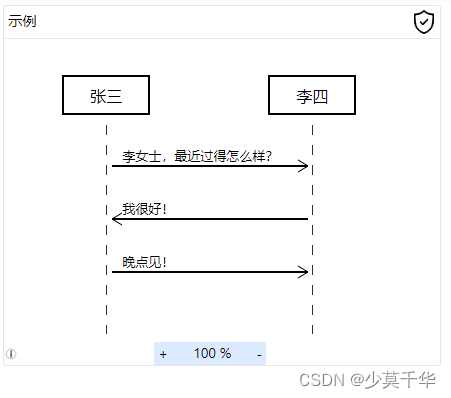

代码:

zenuml
    title 示例
    "张三"->"李四": 李女士，最近过得怎么样？
    "李四"->"张三": 我很好！
    "张三"->"李四": 晚点见！

在这里插入图片描述

语法

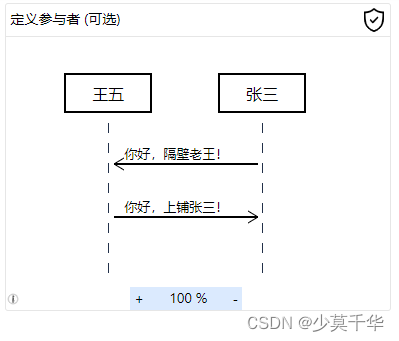

参与者

参与者可以像页面上第一个示例那样隐式定义。参与者或角色按照在图表源文本中出现的顺序呈现。有时您可能希望以不同于其在第一条消息中出现的顺序显示参与者。可以通过以下方式指定演员的出现顺序：
代码:

zenuml
    title 定义参与者 (可选)
    "王五"
    "张三"
    "张三"->"王五": 你好，隔壁老王！
    "王五"->"张三": 你好，上铺张三！

在这里插入图片描述

注释符

如果您想要使用符号而不仅仅是带有文本的矩形，可以使用注释符来声明参与者，如下所示。

代码:

zenuml
    title 注释符
    @Actor "张三"
    @Database "王五"
    "张三"->"王五": Hi "王五"
    "王五"->"张三": Hi "张三"

在这里插入图片描述

这里是可用的注释符列表：

@Actor	@Boundary	@Control	@Database	@Entity
@CloudWatch	@CloudFront	@Cognito	@DynamoDB	@EBS
@EC2	@ECS	@EFS	@ElastiCache	@ElasticBeantalk
@ElasticFileSystem	@Glacier	@IAM	@Kinesis	@Lambda
@LightSail	@RDS	@Redshift	@S3	@SNS
@SQS	@Sagemaker	@VPC	@AzureActiveDirectory	@AzureBackup
@AzureCDN	@AzureDataFactory	@AzureDevOps	@AzureFunction	@AzureSQL
@CosmosDB	@LogicApps	@VirtualMachine	@BigTable	@BigQuery
@CloudCDN	@CloudDNS	@CloudInterconnect	@CloudLoadBalancing	@CloudSQL
@CloudStorage	@DataLab	@DataProc	@GooglelAM	@GoogleSecurity
@GoogleVPC	@PubSub	@SecurityScanner	@StackDriver	@VisionAPI

@Actors

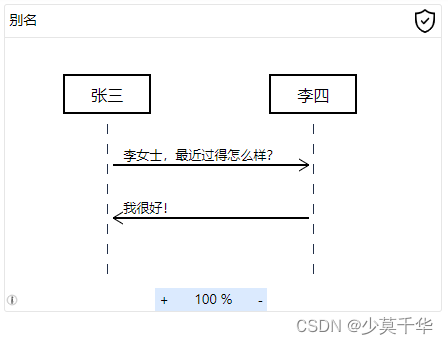

别名

参与者可以有方便识别的标识符和描述性标签。

代码:

zenuml
    title 别名
    A as "张三"
    J as "李四"
    A->J: 李女士，最近过得怎么样？
    J->A: 我很好！

在这里插入图片描述

消息

消息可以是以下之一：

同步消息
异步消息
创建消息
回复消息

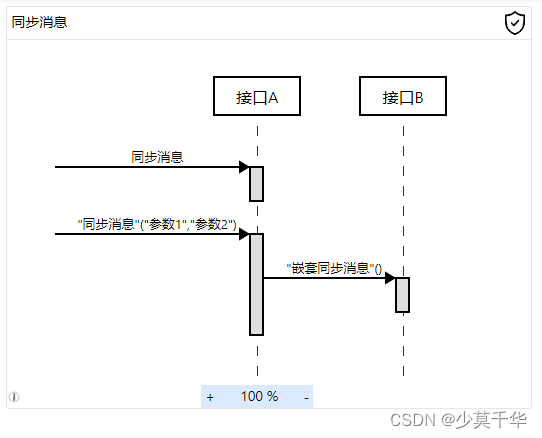

同步消息

可以将编程语言中的同步（阻塞）方法理解为等待方法执行完毕并返回结果后再进行下一步操作。

代码:

zenuml
    title 同步消息
    "接口A"."同步消息"
    "接口A"."同步消息"("参数1","参数2") {
      "接口B"."嵌套同步消息"()
    }

在这里插入图片描述

异步消息

可以将编程语言中的异步（非阻塞）方法理解为触发一个事件，然后不需要再考虑它。

代码:

zenuml
    title 异步消息
    "张三"->"王五": 你好吗？

在这里插入图片描述

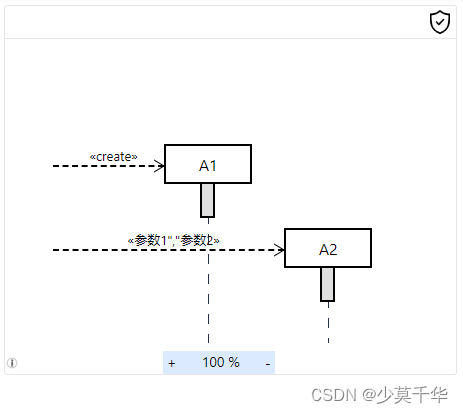

创建消息

我们使用 new 关键字来创建一个消息对象。

代码:

zenuml
    new A1
    new A2("参数1", "参数2")

在这里插入图片描述

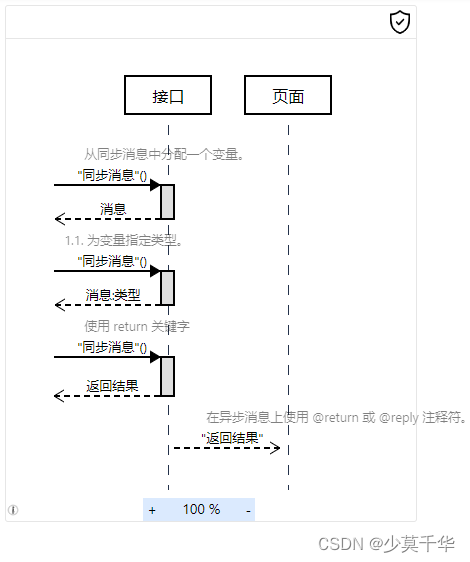

回复消息

有三种方法可以表达回复消息：

代码:

zenuml
    // 1. 从同步消息中分配一个变量。
    "消息" = "接口"."同步消息"()

    // 1.1. 为变量指定类型。
    "类型" "消息" = "接口"."同步消息"()

    // 2. 使用 return 关键字
    "接口"."同步消息"() {
    return "返回结果"
    }

    // 3. 在异步消息上使用 @return 或 @reply 注释符。
    @return
    "接口"->"页面":  "返回结果"

在这里插入图片描述

第三种 @return 的用法很少，但在想要返回到上一级时非常有用。

代码:

zenuml
    title 回复消息
    "客户端"->"接口A"."方法"() {
      "接口B"."方法"() {
        if("条件") {
          return "结果1"
          // 提前返回
          @return
          "接口A"->"客户端": "结果1.1"
        }
      }
      return "结果2"
    }

在这里插入图片描述

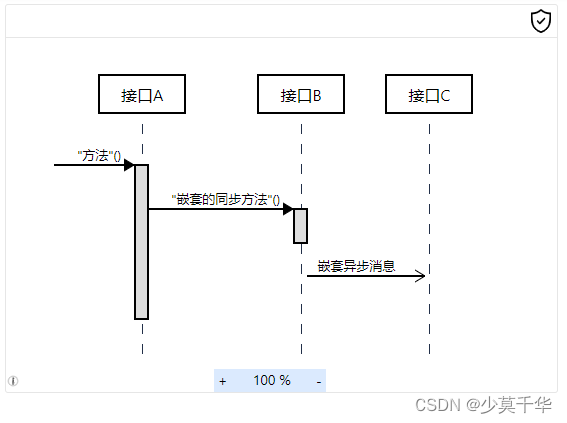

嵌套

同步消息和创建消息可以通过 {} 进行嵌套表示。

代码:

zenuml
    "接口A"."方法"() {
      "接口B"."嵌套的同步方法"()
      "接口B"->"接口C": 嵌套异步消息
    }

在这里插入图片描述

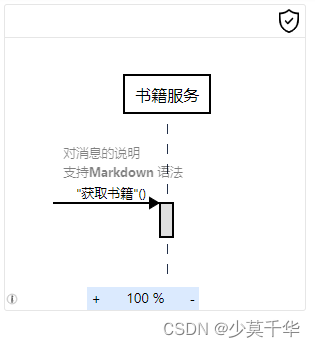

注释

可以使用 // 注释语法在序列图中添加注释。注释将呈现在消息或片段上方。其他位置的注释会被忽略。支持使用 Markdown。

请参考下面的示例:

代码:

zenuml
    // 对参与者的说明不会被渲染。
    "书籍服务"
    // 对消息的说明</br>
    // 支持**Markdown** 语法
    "书籍服务"."获取书籍"()

在这里插入图片描述

循环

可以在 ZenUML 图表中表达循环结构。这是通过以下任意一种符号进行表示的：

while
for
forEach, foreach
loop

while(<条件语句>) {
    <交互语句>
}

请参考下面的示例:

代码:

zenuml
    "张三"->"李四": 李女士，最近过得怎么样？
    while("真") {
      "李四"->"张三": 我很好！
    }

在这里插入图片描述

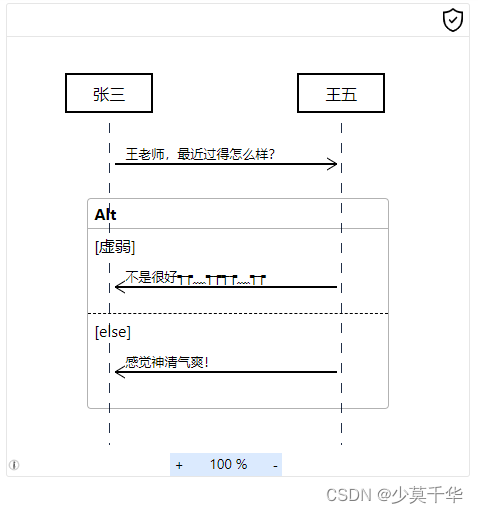

条件/替代

可以在序列图中表达替代路径。这是通过以下符号进行表示的：

if(<条件语句>) {
   <交互语句>
} else if(<条件语句>) {
    <交互语句>
} else {
    <交互语句>
}

请参考下面的示例:

代码:

zenuml
    "张三"->"王五": 王老师，最近过得怎么样？
    if("虚弱") {
      "王五"->"张三": 不是很好┭┮﹏┭┮┭┮﹏┭┮
    } else {
      "王五"->"张三": 感觉神清气爽！
    }

在这里插入图片描述

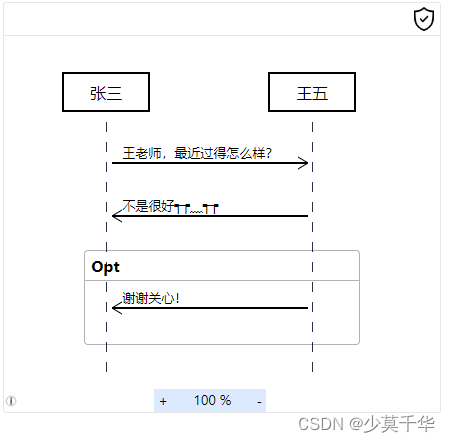

选项

可以渲染一个 opt 片段。这是通过以下符号进行表示的：

opt {
  <交互语句>
}

请参考下面的示例:

代码:

zenuml
    "张三"->"王五": 王老师，最近过得怎么样？
    "王五"->"张三":不是很好┭┮﹏┭┮
    opt {
      "王五"->"张三": 谢谢关心！
    }

在这里插入图片描述

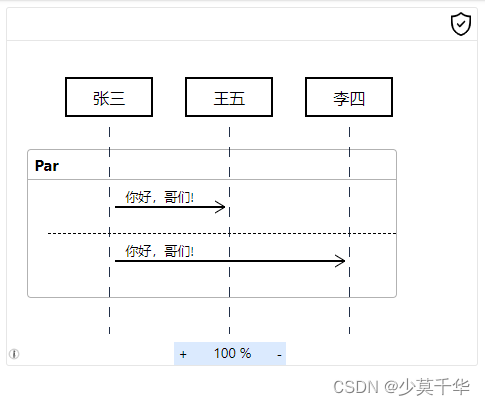

并行

可以展示并行发生的操作。

这是通过以下符号表示的：

par {
  <交互语句1>
  <交互语句2>
  <交互语句3>
}

请参考下面的示例:

代码:

zenuml
    par {
        "张三"->"王五": 你好，哥们!
        "张三"->"李四": 你好，哥们!
    }

在这里插入图片描述

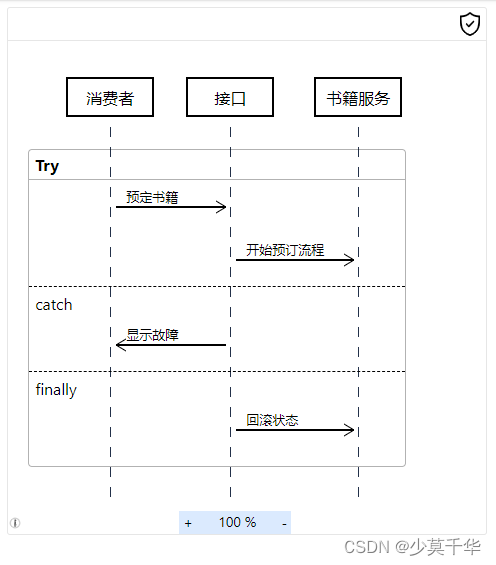

异常中断

可以在流程中指示序列的停止（通常用于模拟异常情况）。

这是通过以下符号表示的：

try {
  <交互语句>
} catch {
  <交互语句>
} finally {
  <交互语句>
}

请参考下面的示例:

代码:

zenuml
    try {
      "消费者"->"接口": 预定书籍
      "接口"->"书籍服务": 开始预订流程
    } catch {
      "接口"->"消费者": 显示故障
    } finally {
      "接口"->"书籍服务": 回滚状态
    }

在这里插入图片描述

与库和网站集成

Zenuml使用实验性的惰性加载和异步呈现功能，这些功能在未来可能会发生变化。

您可以使用此方法将包含Zenuml图表的mermaid添加到网页中：

<script type="module">
  import mermaid from 'https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.esm.min.mjs';
  import zenuml from 'https://cdn.jsdelivr.net/npm/@mermaid-js/mermaid-zenuml@0.1.0/dist/mermaid-zenuml.esm.min.mjs';
  await mermaid.registerExternalDiagrams([zenuml]);
</script>
