ESP32 ESP-IDF I2C OLED显示

陈拓 2022/05/15-2022/05/17

1. 简介

文本介绍github上的一个用ESP32的i2c接口驱动oled的项目。

网址：https://github.com/bkgoodman/ESP32-IDF-OLED-SSD1306/

OLED的驱动芯片为SSD1306，接口为I2C，分辨率128x64。

2. 接线

• ESP32引脚图

默认ESP32 I2C的SCL和SDA引脚是22和21。ESP32的引脚可以重映射，我们可以通过配置将SCL和SDA映射到19和18引脚。

ESP32为主机Master模式，OLED为从机Slave模式。主机和从机的SCL和SDA相互连接。

3. 开发环境

《用乐鑫国内Gitee镜像搭建ESP32开发环境》

https://zhuanlan.zhihu.com/p/348106034

https://blog.csdn.net/chentuo2000/article/details/113424934?spm=1001.2014.3001.5501

4. 下载项目

cd esp

git clone https://github.com/bkgoodman/ESP32-IDF-OLED-SSD1306.git

cd ESP32-IDF-OLED-SSD1306

5. 构建项目

• 刷新esp-idf环境

get_idf

注意：每次打开终端进入sdk都要执行一次此命令

• 设定目标芯片

idf.py set-target esp32

注意：在项目创建第一次使用，以后就不用运行这个命令了。

• 清除以前的构建

idf.py fullclean

• 配置项目

idf.py menuconfig

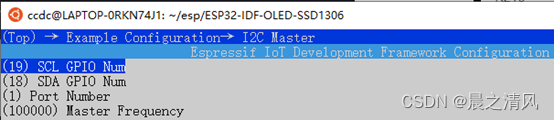

1) 设置ESP32的I2C引脚

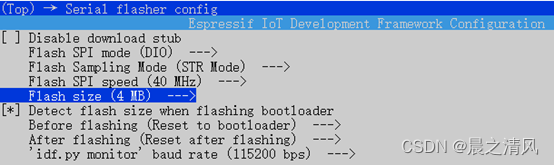

2) 将闪存设置为4MB

保存，退出。

• 编译

idf.py build

• 烧写

上电后按一下RST键。

idf.py -p /dev/ttyS3 -b 115200 flash

• 串口监视器

idf.py monitor -p /dev/ttyS3

• OLED显示
