BQ24295电源管理芯片驱动

一、BQ24295简介
数据手册：
https://www.ti.com/cn/lit/ds/symlink/bq24295.pdf
芯片作用：给锂电池充电和放电给系统
输入电压：3.9~6.2V
输入电流：100mA、150mA、500mA、900mA、1A、1.5A、2A、3A。
电脑端的USB-(TYPE-C接口)的电压时5V,500mA。
SYS端口提供3.5V电压给MCU。

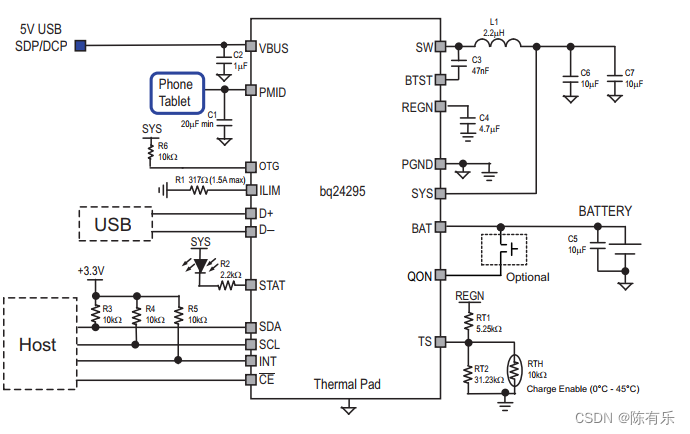

管脚功能(可能理解不全面或者有误 狗头狗头~~)：
VBUS：输入充电电压。
PMID：接入VBUS时，PMID电压等于VBUS，没接入VBUS时，BOOST模式下，BAT升压提供电压给PMID。
OTG：OTG模式，设备对设备模式。没用到接GND。
D+/D-检测输入电压和电流，没用到，两端接个10R电阻。
INT：中断管脚，报告充电设备的状态和错误。
CE：低电平使能充电功能。
ILIM：输入电流最大值设置，EN_ILIM=1时，输入电流最大值有外电路和寄存器REG00[2:0]共同决定。
STAT：指示灯作用，输出低电平时，
SCL：IIC时钟线
SDA：IIC数据线
SW：输出PWM波形
SYS：输出3.5V电压给MCU供电。
BAT：接电池的正极。
QON：低电平有效，BAT和QON之间接一个按键。是按下按键，QON接地，使能电池BAT给MCU供电？？
TS：温度检测管脚，过温保护。

二、寄存器操作：
IIC Address: 6BH. REG00-07寄存器可读可写、 REG08-0A只可读。
写寄存器值时，IIC Address为：D6H
读寄存器值时，IIC Address为：D7H

I2C地址的问题：
最低位方向位0表示写，1表示读
1101011(address 0x6B)+0(direction)=11010110(B)，即D6(H) 写寄存器
1101011(address 0x6B)+1(direction)=11010111(B)，即D7(H) 读寄存器

寄存器0：输入电压和输入电流最大值设置。
寄存器1：寄存器复位、看门狗功能、OTG模式使能、CHG充电模式使能。
寄存器2：充电电流设置。
寄存器3：预充电电流和充电完成电流设置
寄存器4：充电电压设置
寄存器5：充电最长时间设置、看门狗时间设置
寄存器6：升压电压设置、过温阈值设置
寄存器7：D+/D-检测使能、电池错误和充电错误产生中断使能。
寄存器8：状态标志位(只读)
寄存器9：错误标志位(只读)。
寄存器10(A)：芯片型号获取(只读)
过于具体的可以看数据(我理解的可能也有误，或者过于浅显)。

三、IIC驱动代码(还没验证过)
正点原子的IIC驱动。
只填了两个新函数：

u8 BQ24295_Write_Reg(u8 reg,u16 val);//写BQ24295寄存器
u8 BQ24295_Read_Reg(u8 reg);//读BQ24295寄存器

//IIC初始化
void IIC_Init(void)
{

    GPIO_InitTypeDef GPIO_Initure;

    __HAL_RCC_GPIOH_CLK_ENABLE();   //使能GPIOH时钟

    //PH4,5初始化设置
    GPIO_Initure.Pin=GPIO_PIN_4|GPIO_PIN_5;
    GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP;  //推挽输出
    GPIO_Initure.Pull=GPIO_PULLUP;          //上拉
    GPIO_Initure.Speed=GPIO_SPEED_FAST;     //快速
    HAL_GPIO_Init(GPIOH,&GPIO_Initure);

    IIC_SDA(1);
    IIC_SCL(1);
}

//产生IIC起始信号
void IIC_Start(void)
{

	SDA_OUT();     //sda线输出
	IIC_SDA(1);
	IIC_SCL(1);
	delay_us(4);
 	IIC_SDA(0);//START:when CLK is high,DATA change form high to low
	delay_us(4);
	IIC_SCL(0);//钳住I2C总线，准备发送或接收数据
}
//产生IIC停止信号
void IIC_Stop(void)
{

	SDA_OUT();//sda线输出
	IIC_SCL(0);
	IIC_SDA(0);//STOP:when CLK is high DATA change form low to high
 	delay_us(4);
	IIC_SCL(1);
	delay_us(4);
	IIC_SDA(1);//发送I2C总线结束信号
}
//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 IIC_Wait_Ack(void)
{

	u8 ucErrTime=0;
	SDA_IN();      //SDA设置为输入
	IIC_SDA(1);delay_us(1);
	IIC_SCL(1);delay_us(1);
	while(READ_SDA)
	{

		ucErrTime++;
		if(ucErrTime>250)
		{

			IIC_Stop();
			return 1;
		}
	}
	IIC_SCL(0);//时钟输出0
	return 0;
}
//产生ACK应答
void IIC_Ack(void)
{

	IIC_SCL
