贾光辉老师的《航天器结构-超高速碰撞数值仿真》，按照步骤做下来会有如下报错信息：

 *** Error 21396 (STR+1396)
     Undefined message number 21396 (STR+1396)

 *** Error 21396 (STR+1396)
     Undefined message number 21396 (STR+1396)

 *** Error 20018 (STR+18)
     input phase completed with 2 fatal errors
     please check messag file

或者在低版本的ls-dyna中报错为

forrtl: severe (157): Program Exception - access violation

我做了四天不知道错在哪！！！

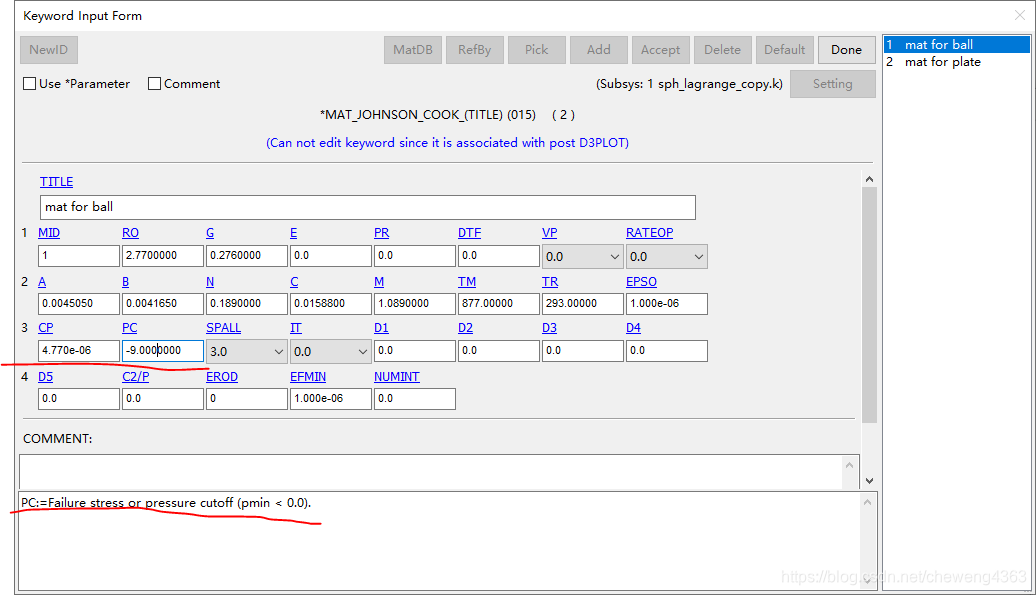

不断尝试后发现，改材料参数才行，要定义失效应力PC:=Failure stress or pressure cutoff (pmin < 0.0).，而书上给的是0.

改了以后就好了。生活愉快！！！
