SPH模拟超高速碰撞——基于Ls-Prepost和Ls-Dyna

最新推荐文章于 2025-02-23 00:11:02 发布
最新推荐文章于 2025-02-23 00:11:02 发布
阅读量1w 收藏 65
点赞数 8
分类专栏： 撞击声学振动仿真 文章标签： 经验分享
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/cheweng4363/article/details/112876669
版权

文章目录

前言

参考贾光辉老师编著的《航天器结构——超高速碰撞数值仿真》一书，第3.2节，单层板结构SPH仿真算例。

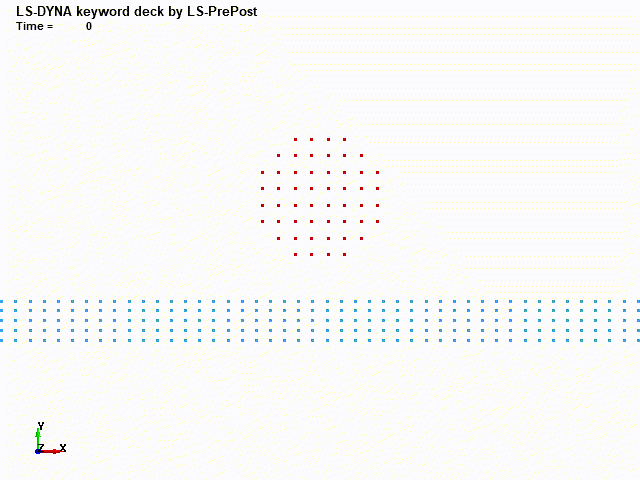

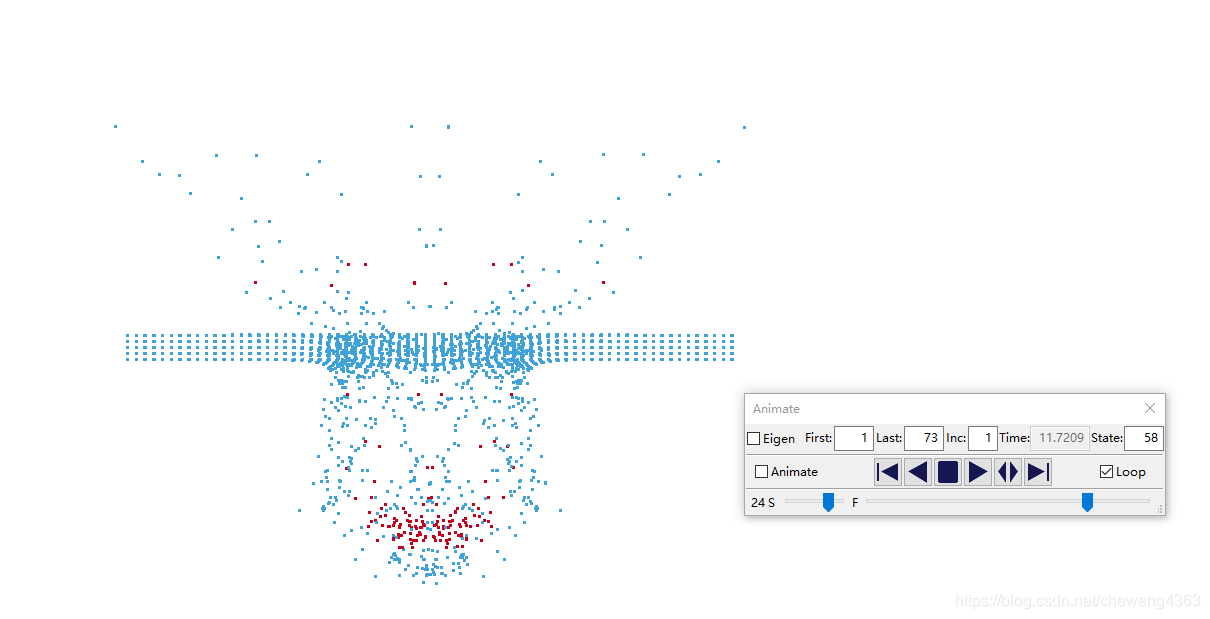

效果如下：

在这里插入图片描述
LS-PrePost是一种免费与LS-DYNA一同交付的高级前处理程序和后处理程序，其核心功能

  1. 支持LS-DYNA的关键词文件
  2. 支持LS-NYNA的结果文件
  3. 后处理(动画，fringing，曲线绘制)
  4. 前处理(网格划分，清除，建立实体 )

LS-PrePost学习网上资源: http://www.lstc.com/lspp/

一、问题描述

一个直径为0.8cm的铝弹丸以3km/s的速度正撞击一块尺寸为6cm×6cm×0.6cm的铝制靶板。

二、建模过程

1. 定义材料参数

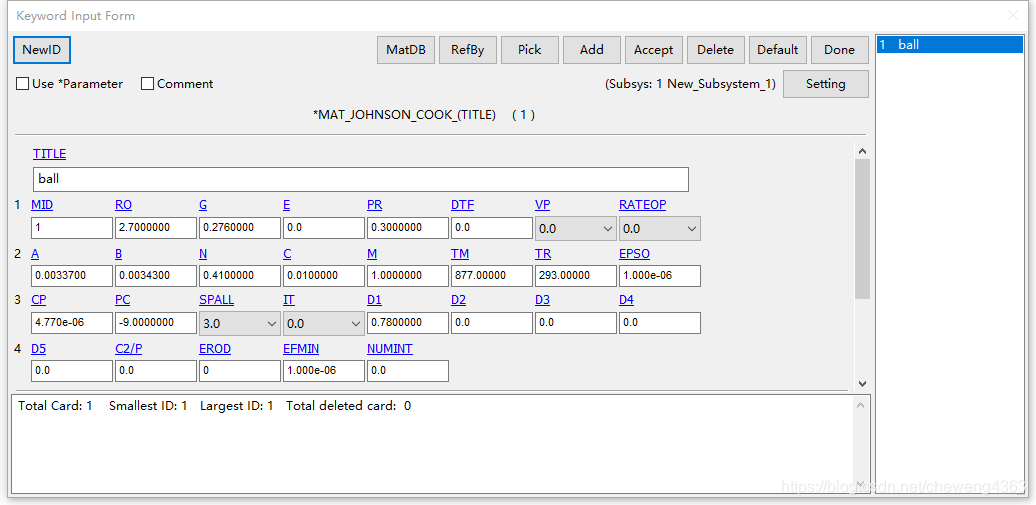

定义本构模型参数：
在这里插入图片描述

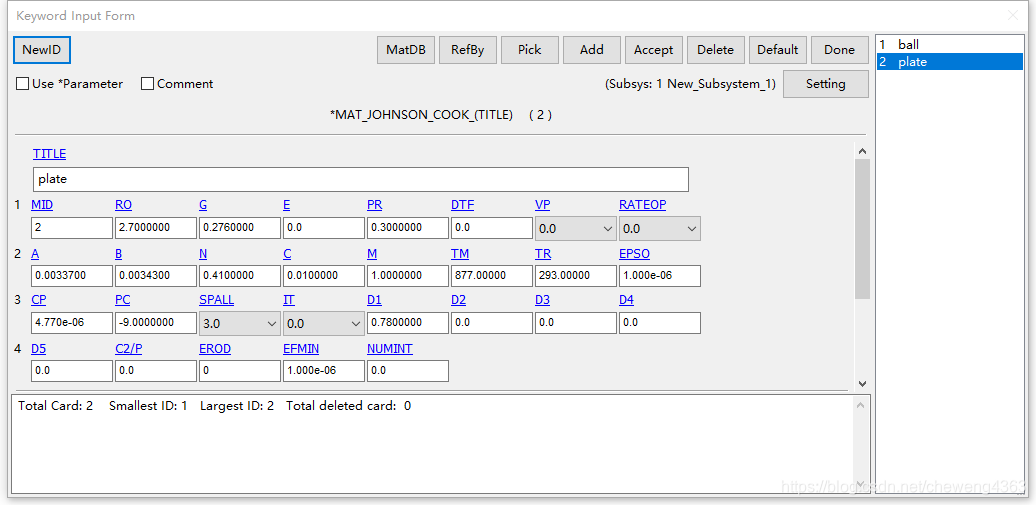

由于本算例所选用的弹丸和靶板为同一种材料，因此，靶板的本构模型参数与弹丸的相同，只需点击NewID，并把TITLE改为plate即可。
在这里插入图片描述

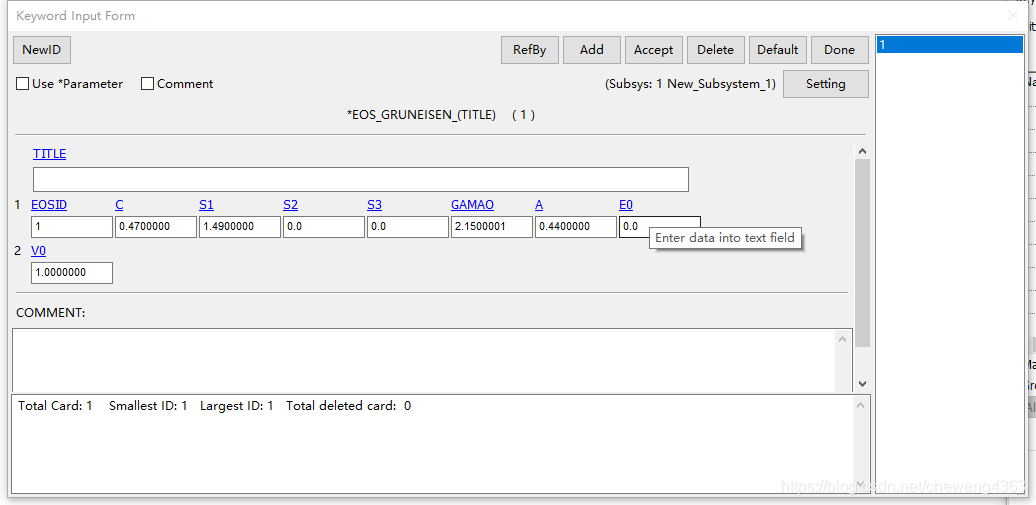

定义状态方程参数：
在这里插入图片描述

2. 定义单元算法

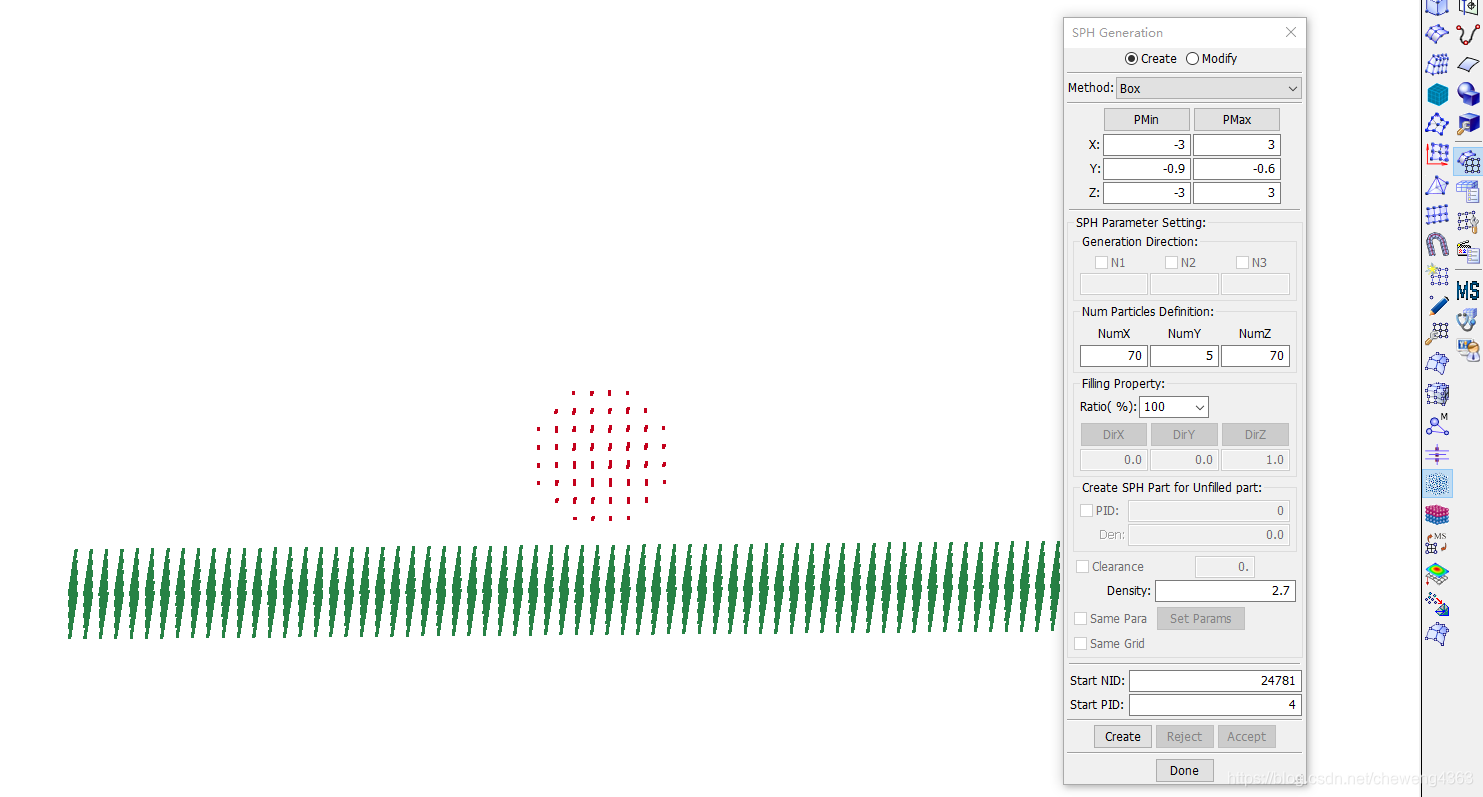

本算例全部采用SPH算法 ![在这里插入图片描述](https://img-blog.csdnimg.cn/20210120152519324.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2NoZXdlbmc0MzYz,size_16,color_FFFFFF,t_70) ## 3. 创建有限元模型

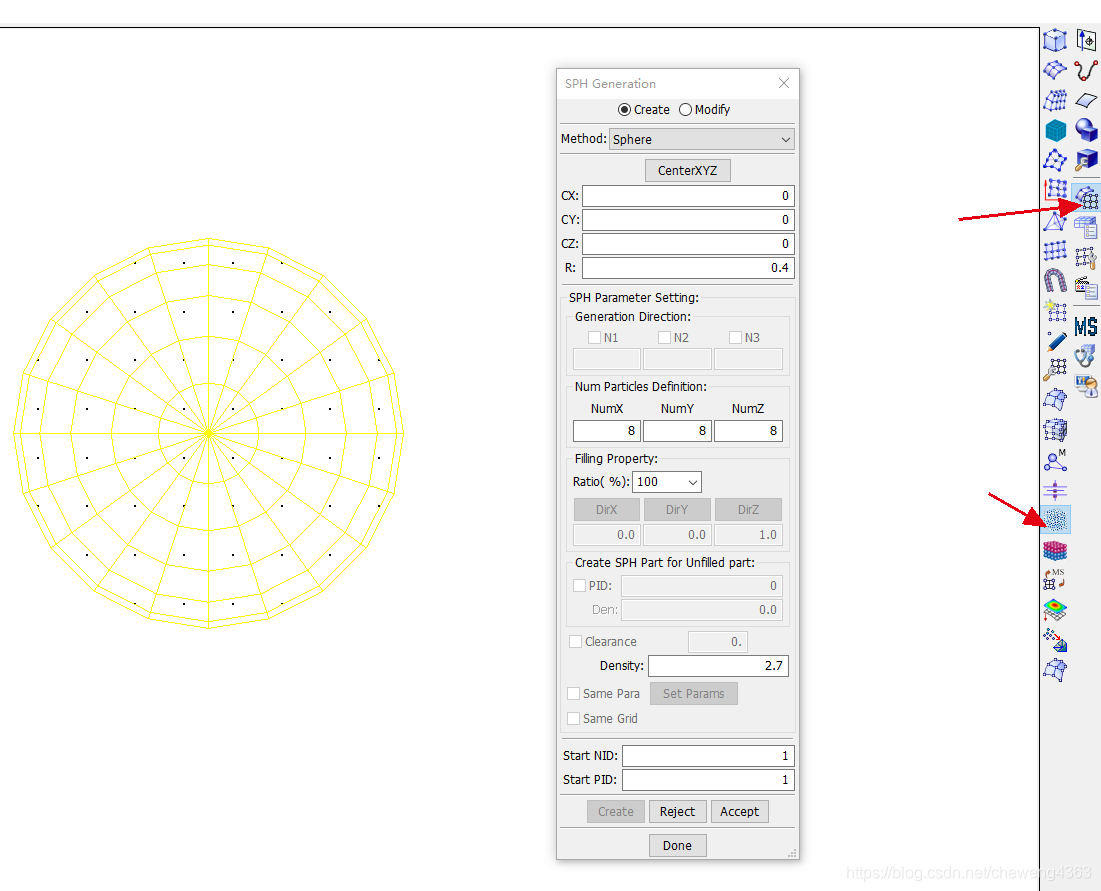

在这里插入图片描述

在这里插入图片描述

4. 有限元模型与材料参数、单元算法的链接

在这里插入图片描述

5. 定义初始条件

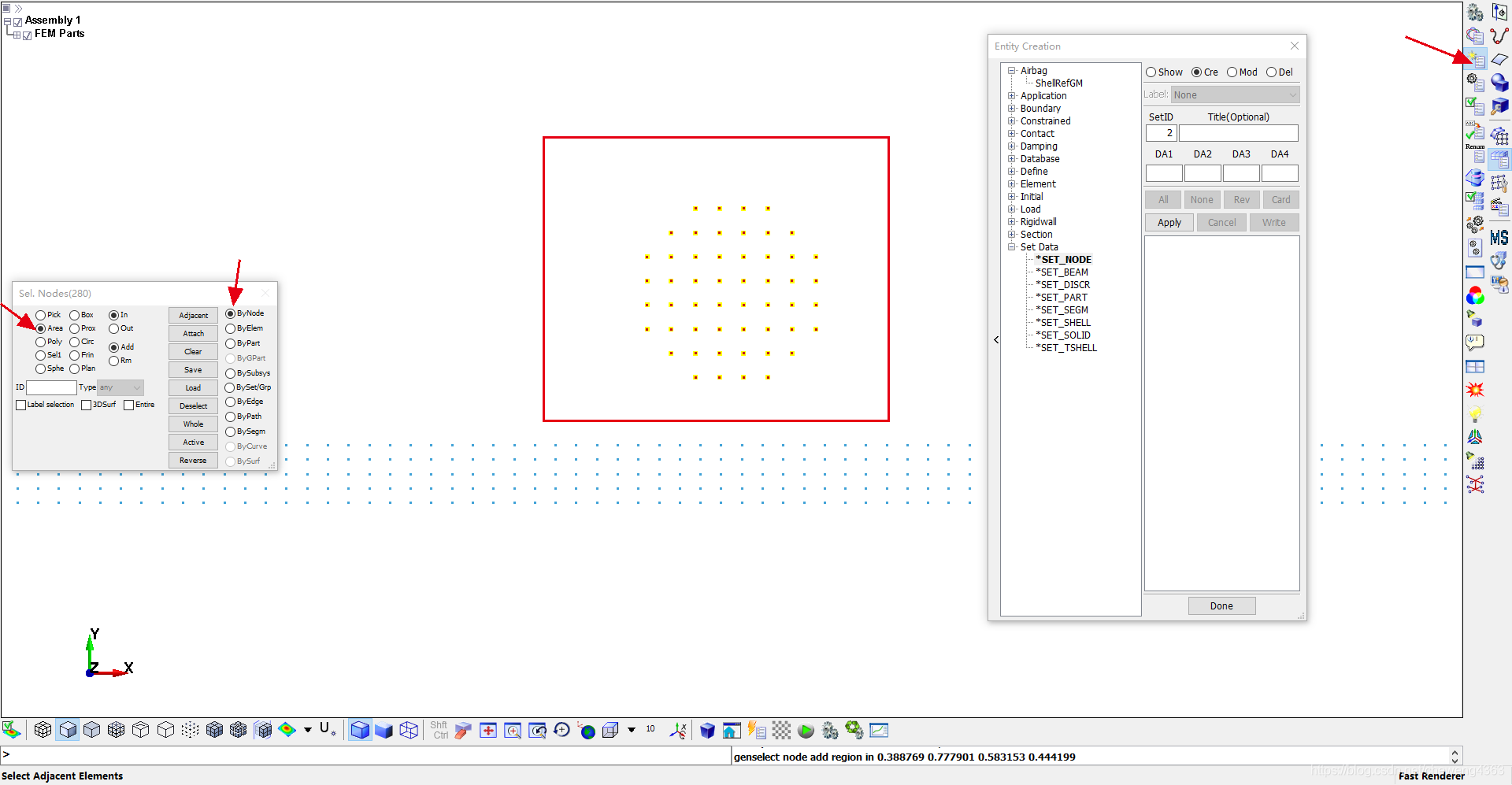

创建弹丸节点集

在这里插入图片描述

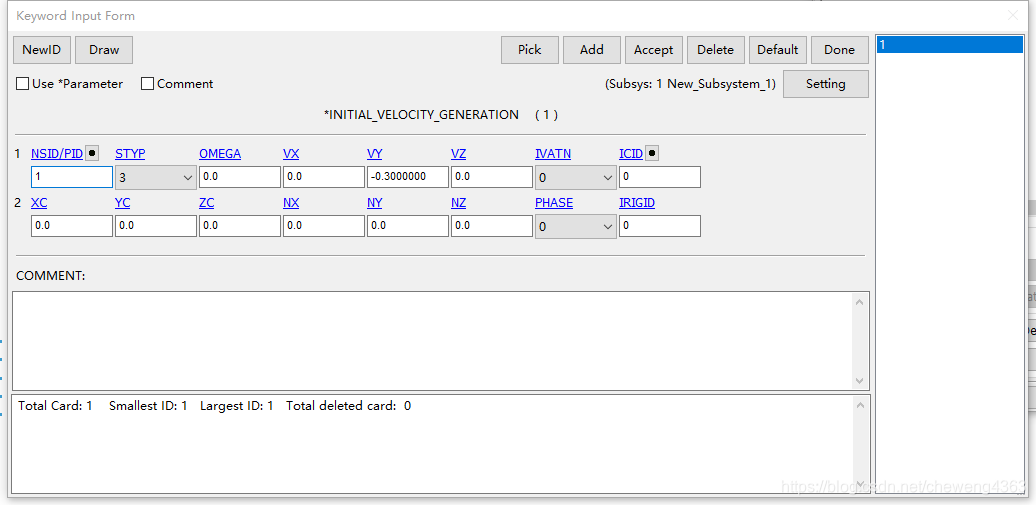

赋予节点集初始速度

在这里插入图片描述

6. 定义控制参数

能量设置

在这里插入图片描述

计算终止时间设置

在这里插入图片描述

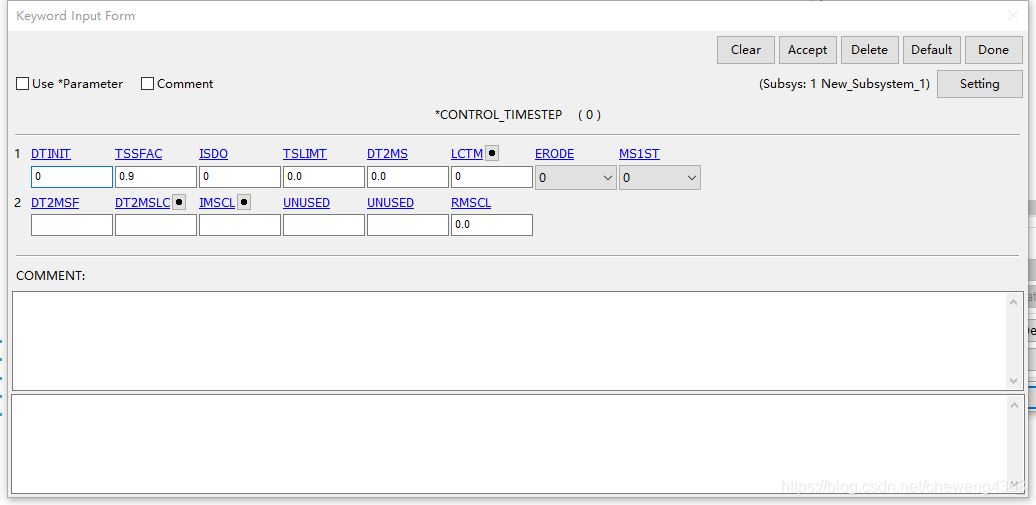

时间步长设置

在这里插入图片描述

7. 定义二进制结果文件的输出

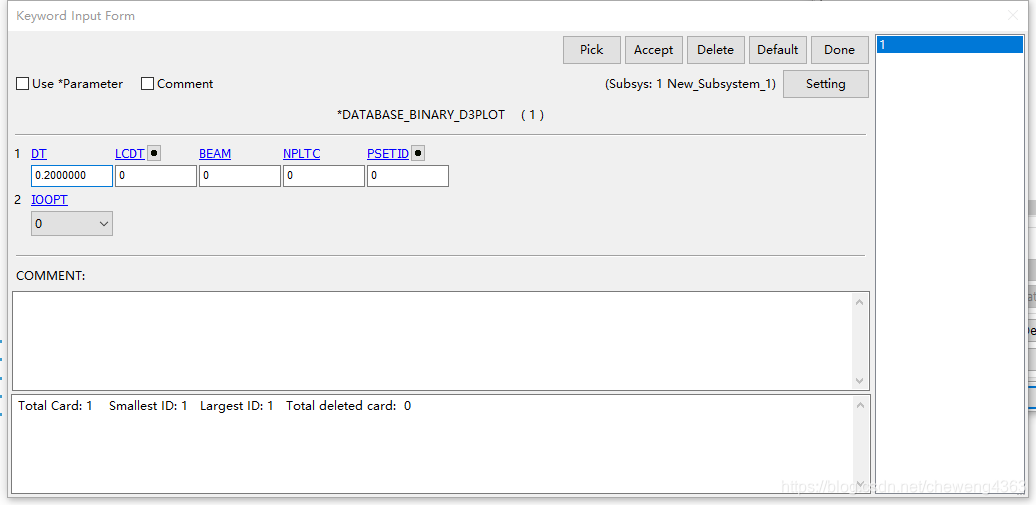

定义二进制结果文件输出时间间隔

在这里插入图片描述

定义单元历史数据输出时间间隔

在这里插入图片描述

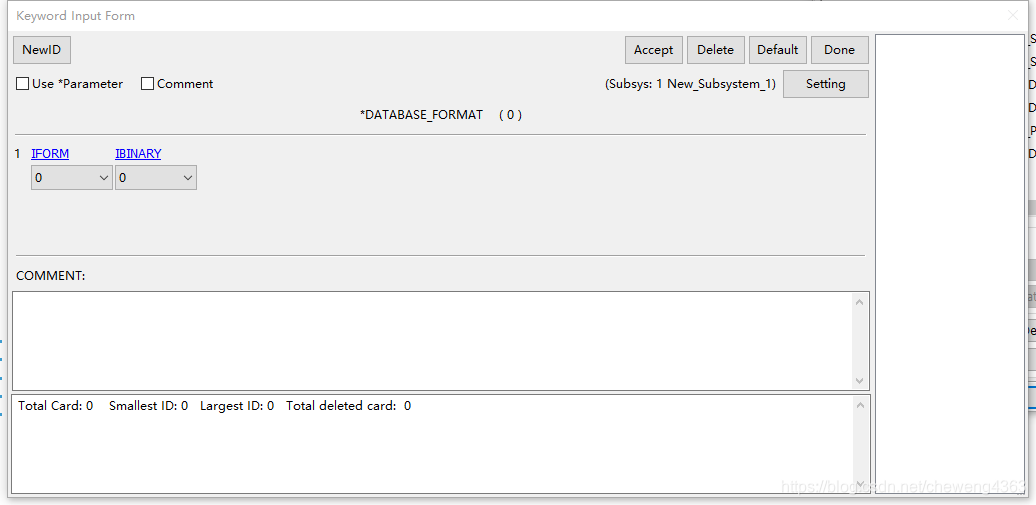

定义计算结果输出格式

在这里插入图片描述

8. 保存k文件

9. 求解

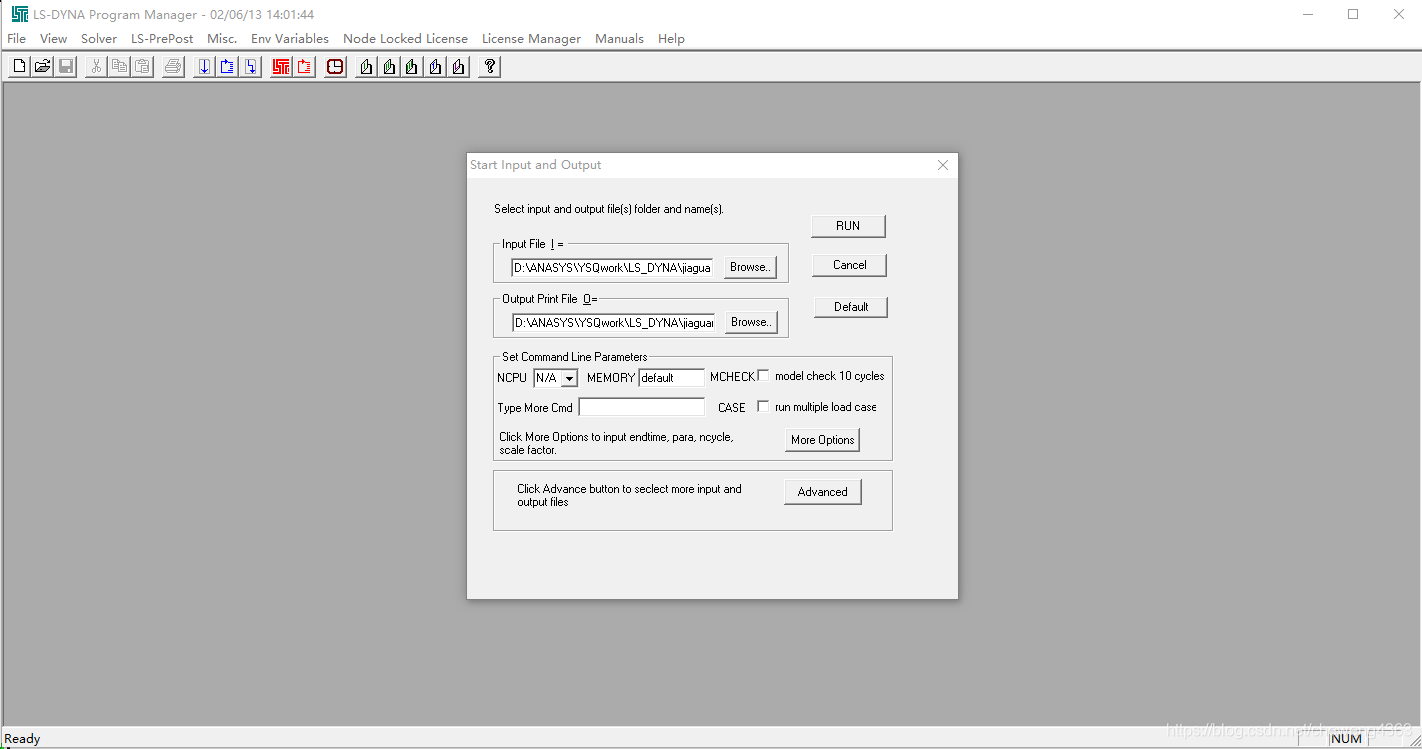

打开LS-Dyna程序管理器，选择对应的k文件和目录
在这里插入图片描述

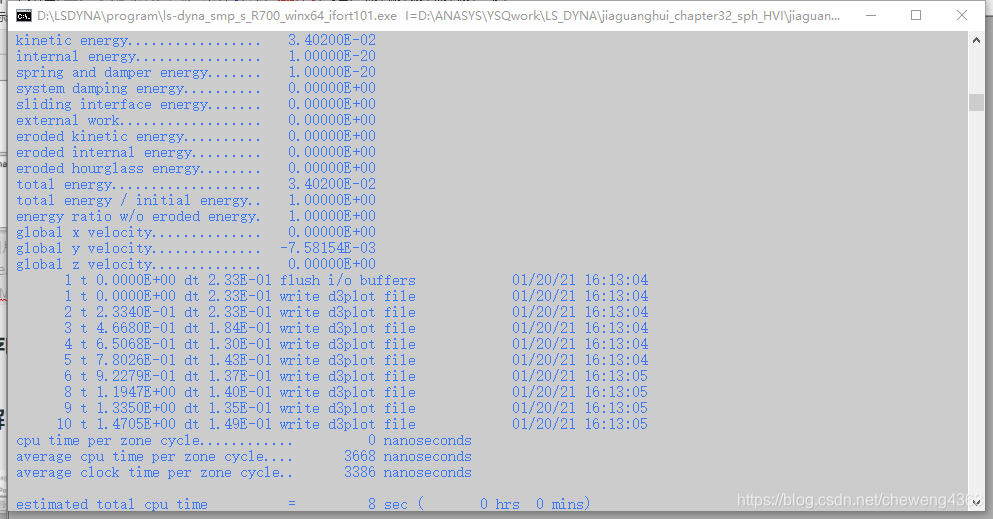

求解过程界面
在这里插入图片描述

10. 结果后处理

打开ls-prepost，选择菜单栏file > open > LS-DYNA Binary Plot > d3plot，加载结果文件。
在这里插入图片描述
可以测量穿孔大小
在这里插入图片描述

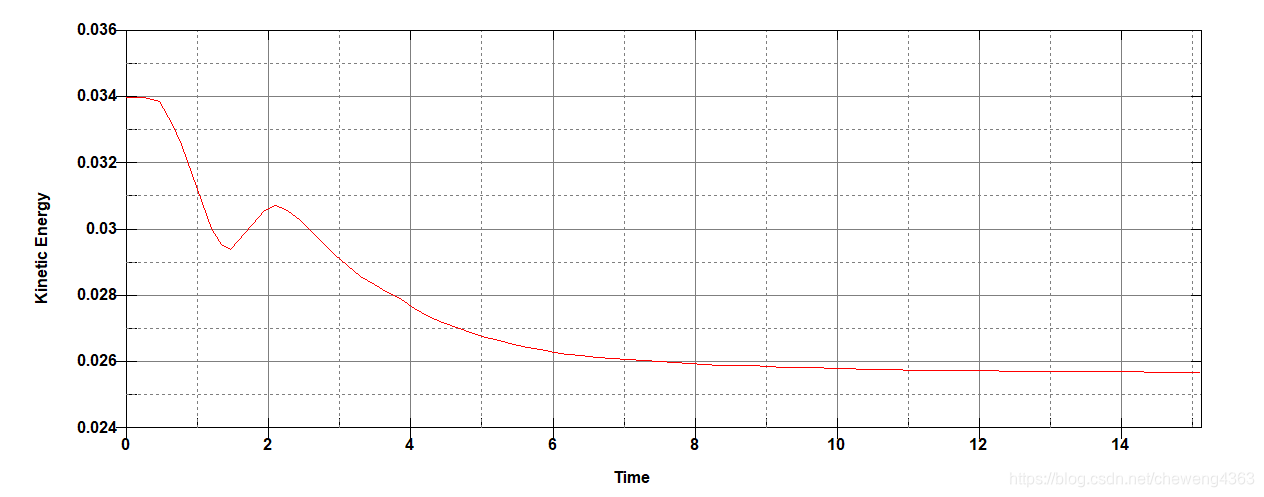

画Kinetic energy 曲线
在这里插入图片描述
