LS-Prepost 小球打靶

---

前言

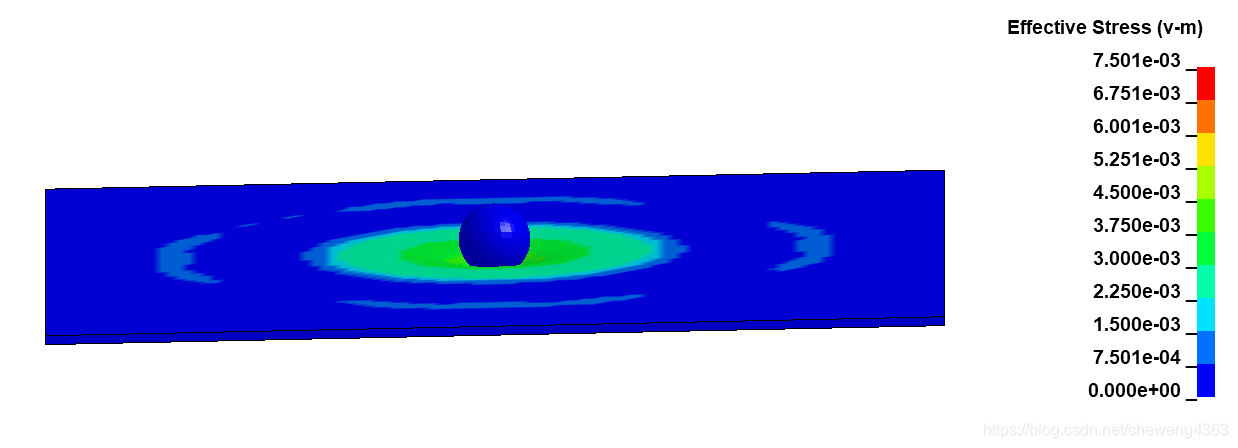

效果图

---

提示：单位制 cm-g-us

LS-Prepost安装

LS-PrePost是Ansys自带的系列软件之一，可以用于仿真的前处理和后处理，常被用于Ansys系列软件的后处理当中。

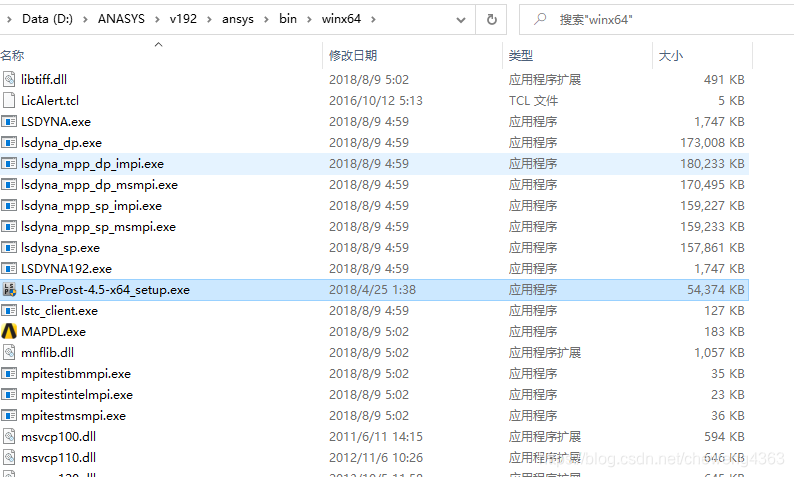

双击“lsprepostd.exe”，开始安装。(路径可更改，该软件安装时独立于Ansys存在，无需破解，装好后可直接使用)
点击快捷方式打开软件，按F12可切换前后处理界面。

建立PART

建一个100cm×100cm×1cm的板子，坐标系中心在板中央。

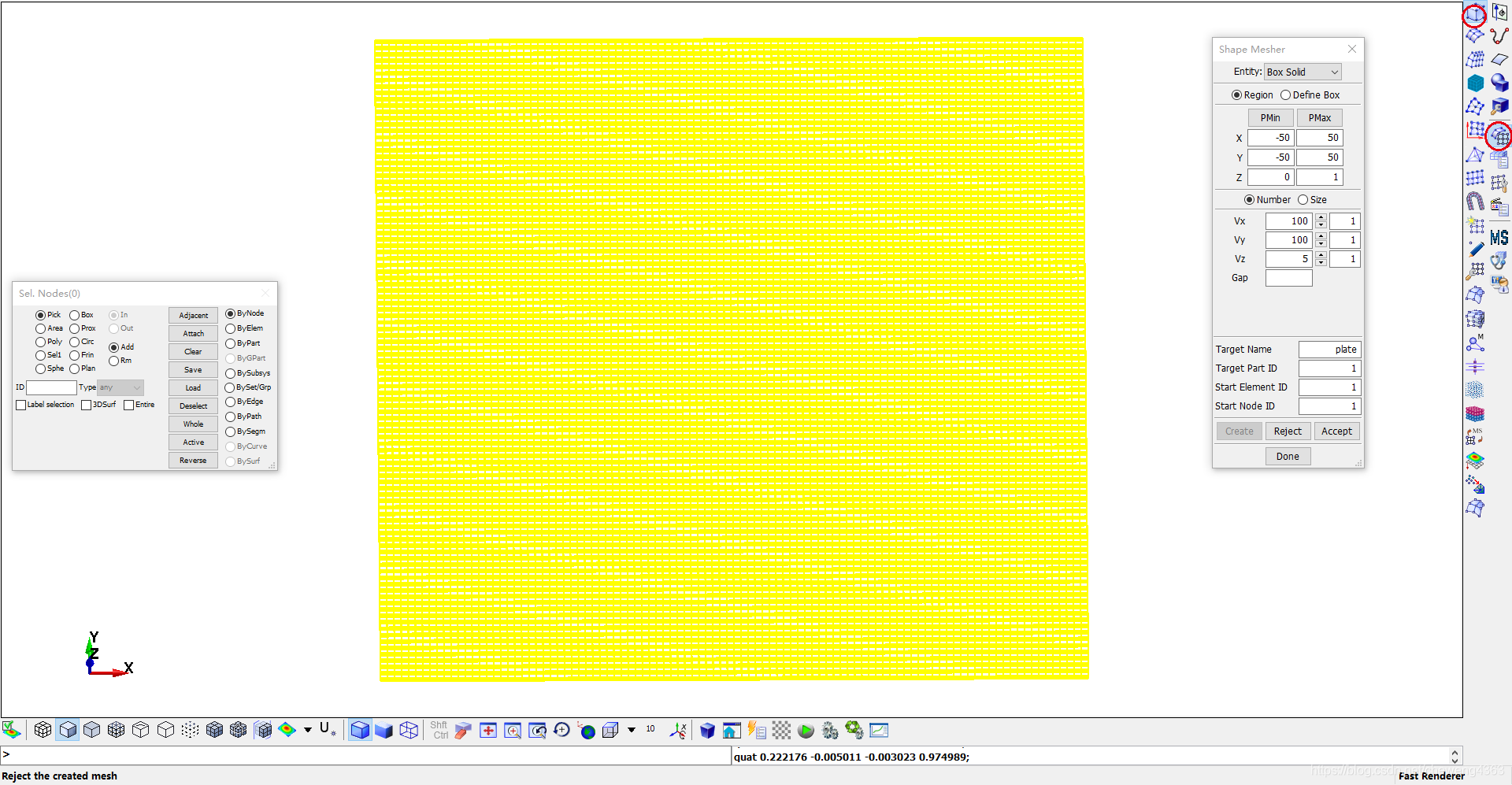

依次点击 element and mesh -> shape mesher -> box solid，输入下图参数创建板对象。

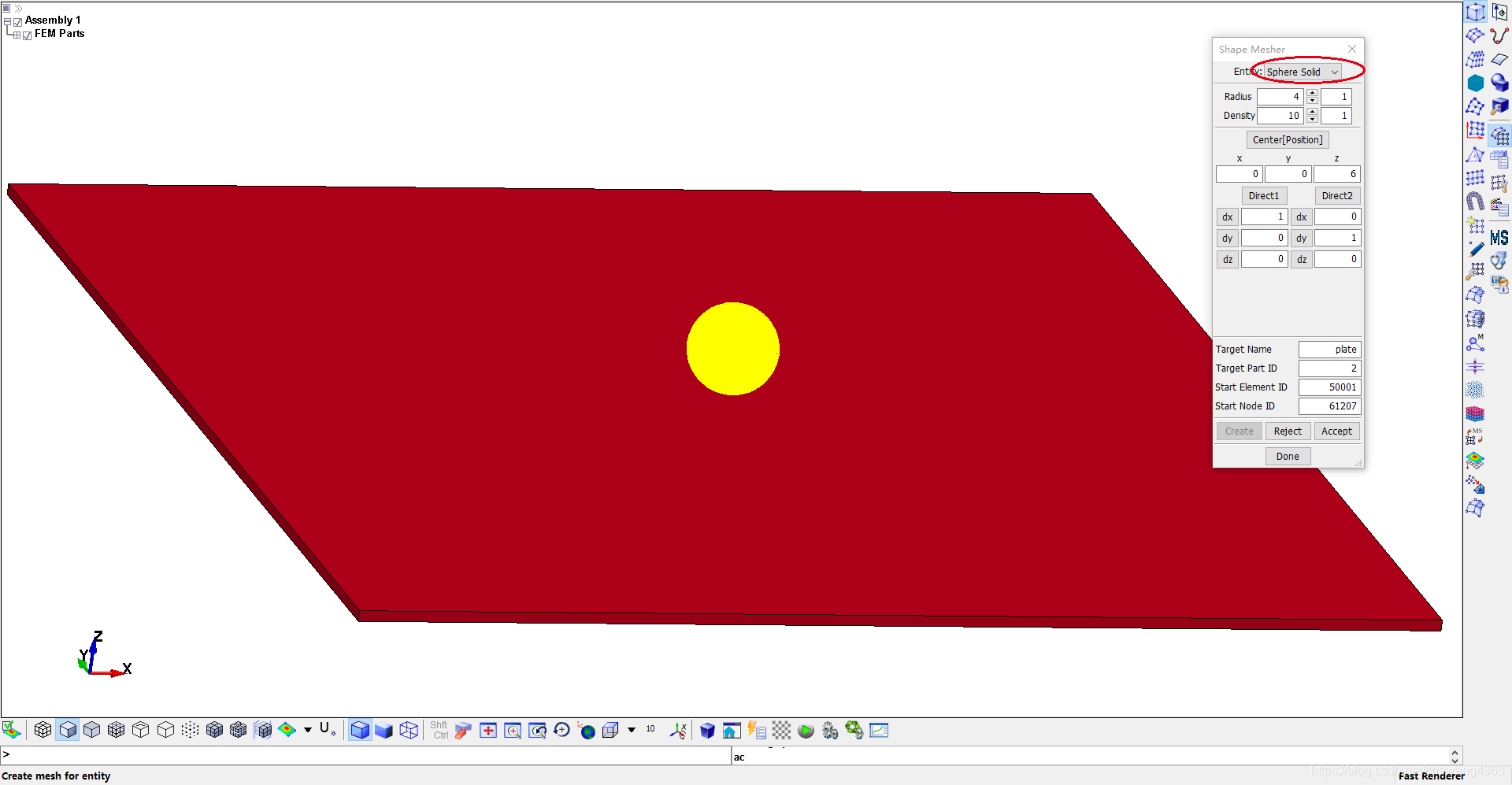

同样的步骤，再建一个小球：

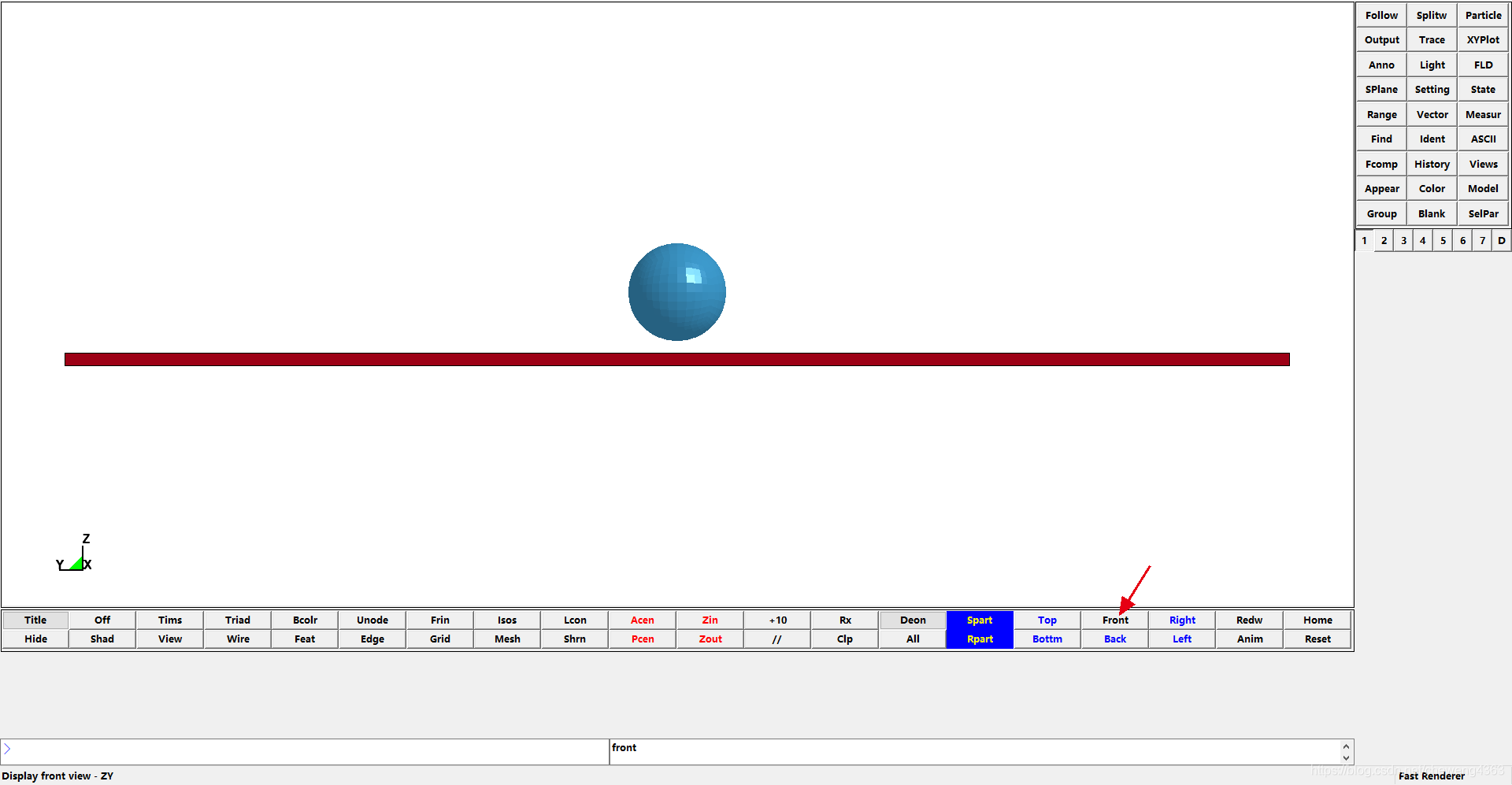

按F11，选择Front视图，查看创建的对象

赋予材料属性

小球是刚体

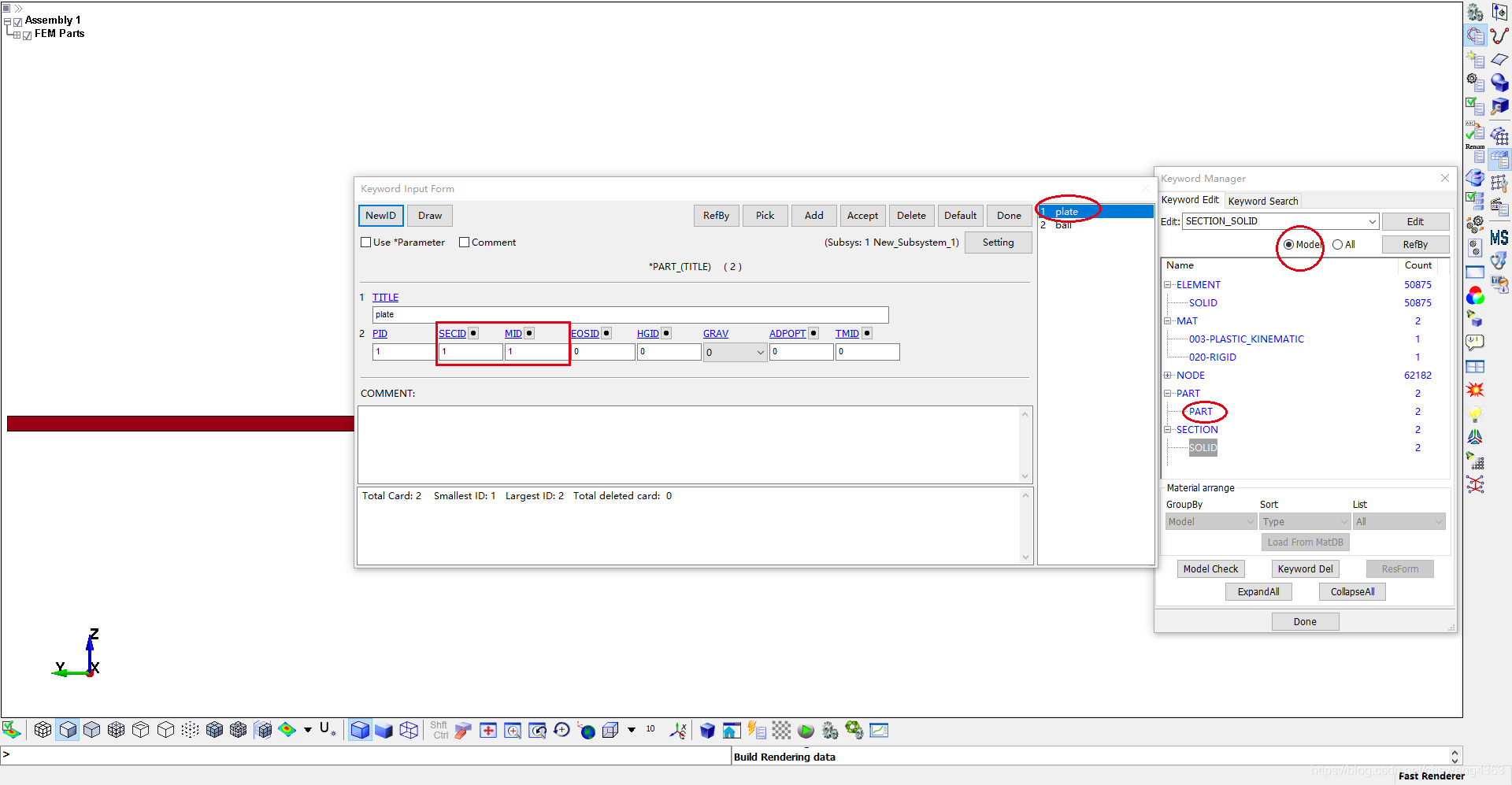

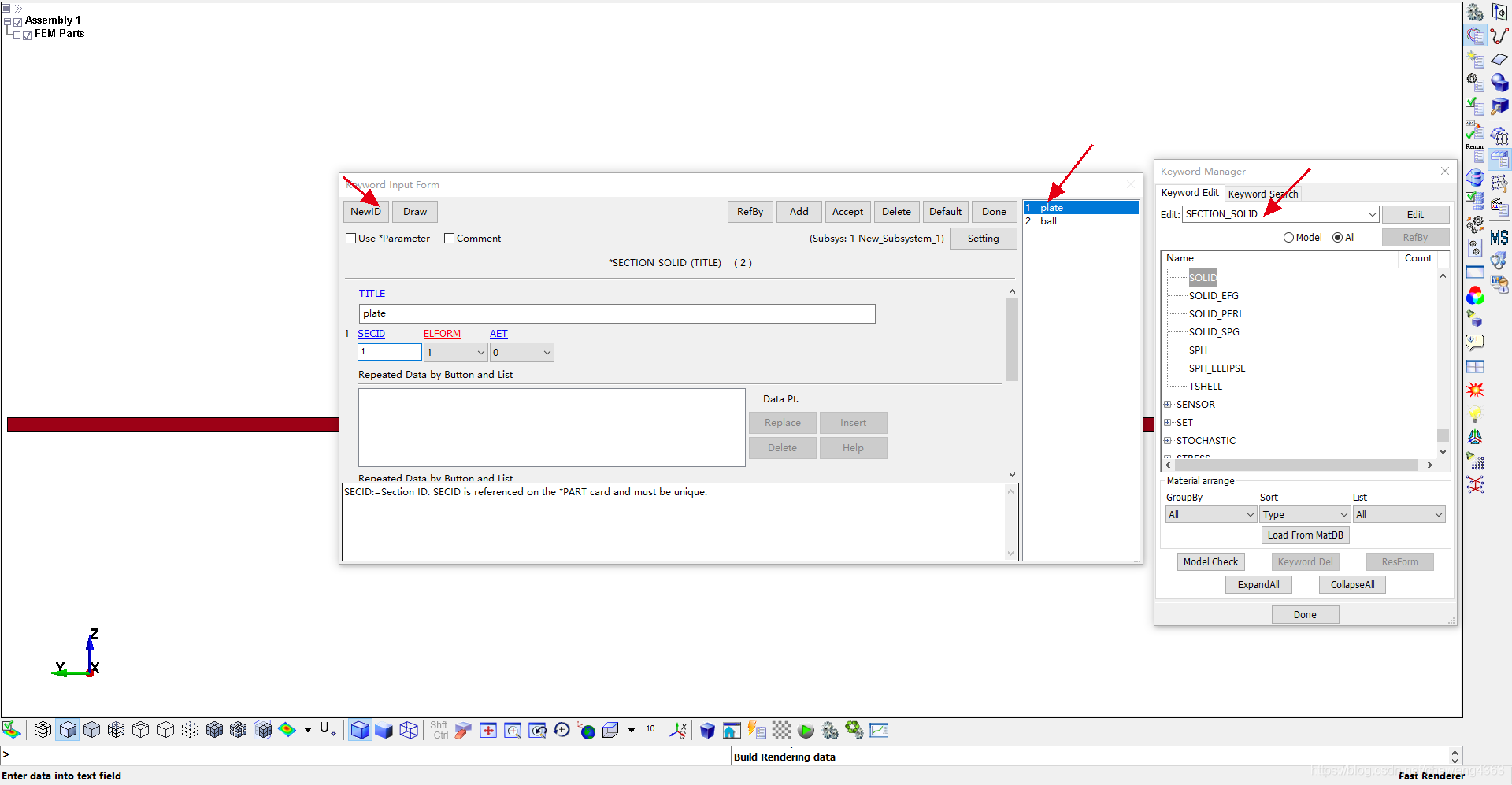

赋予section属性

plate,1
newID

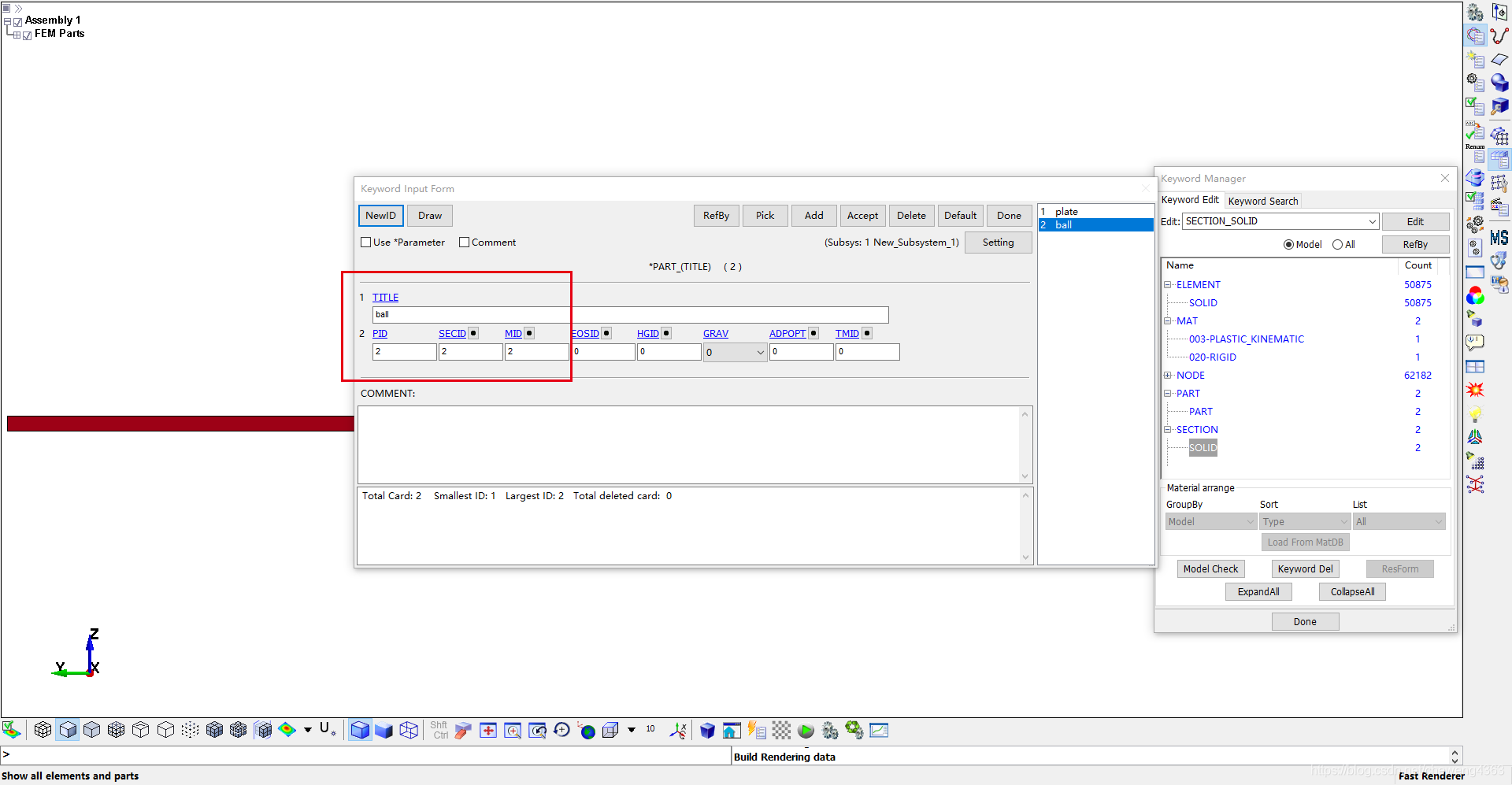

ball,2

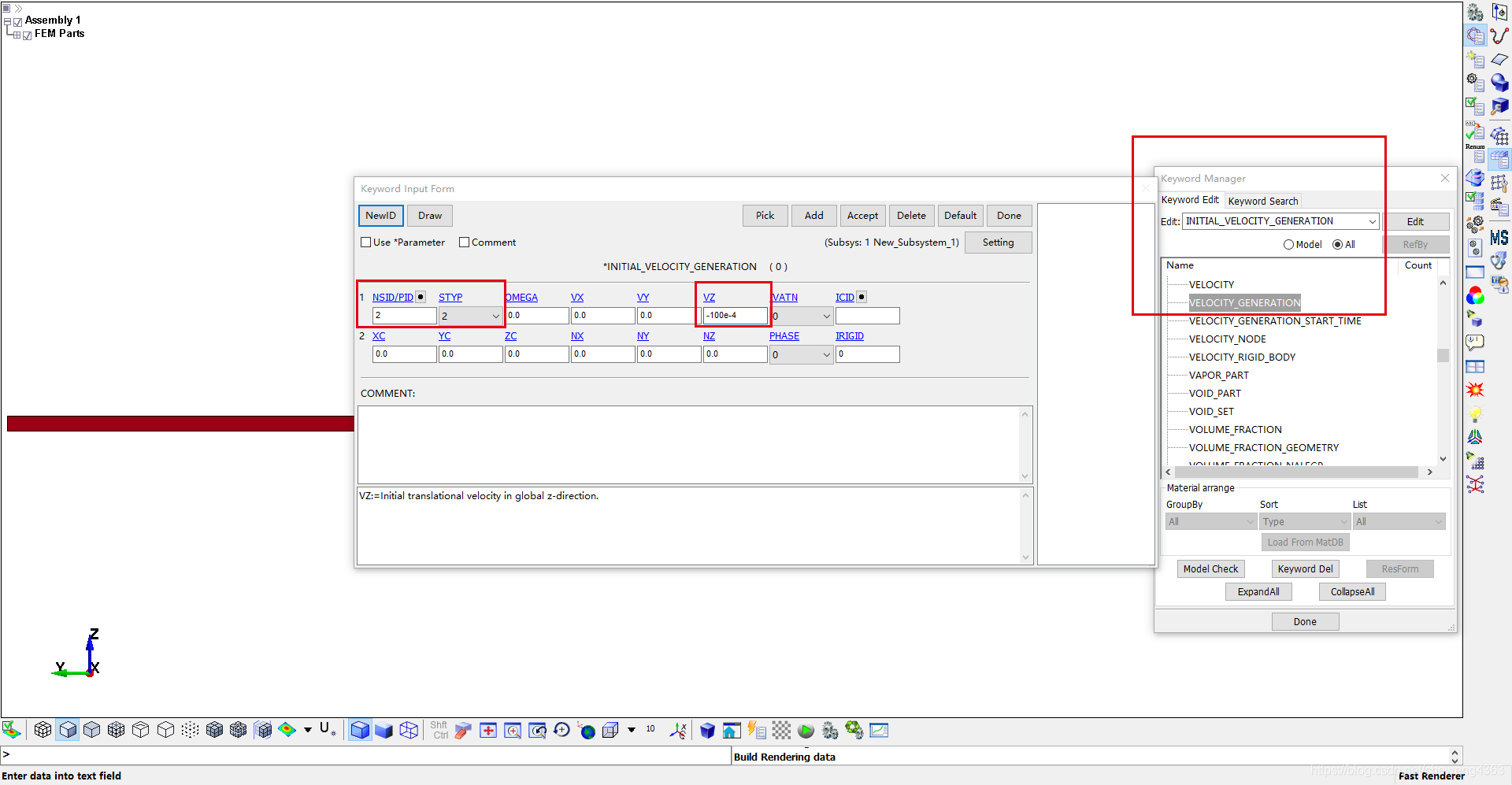

赋予初始速度

先选STYP=2，小球速度100m/s = 100e-4 cm/us

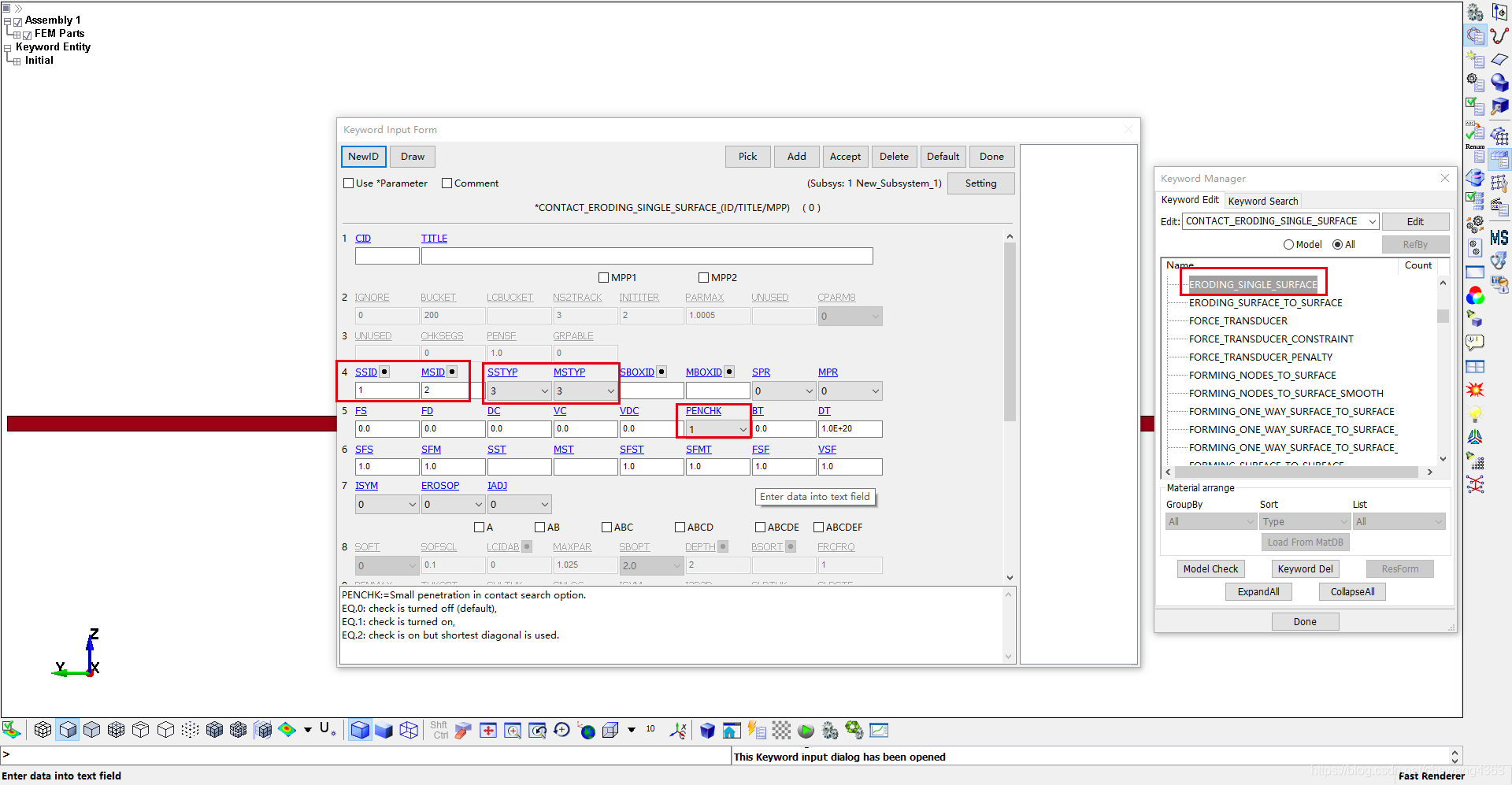

定义CONTACT

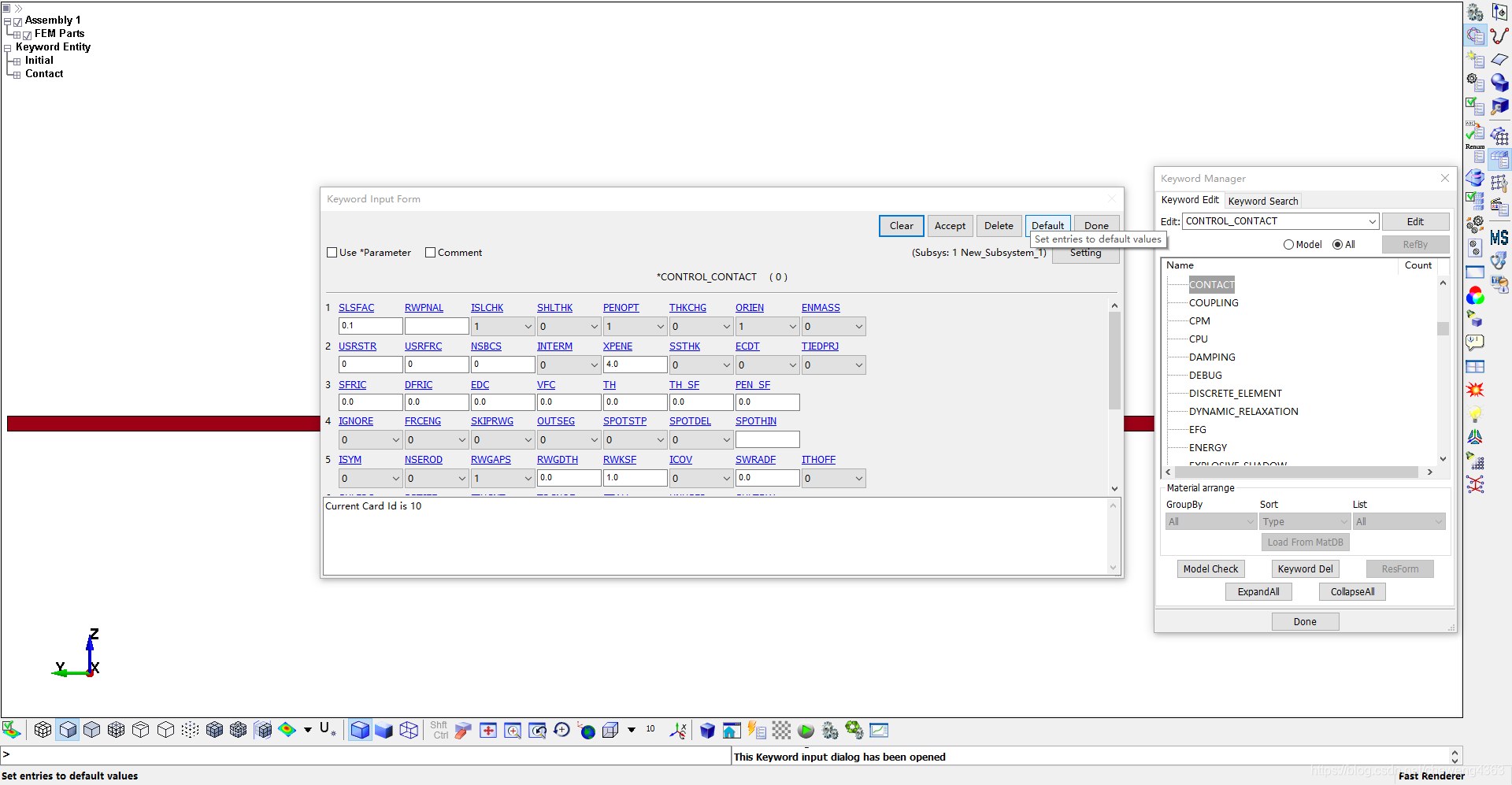

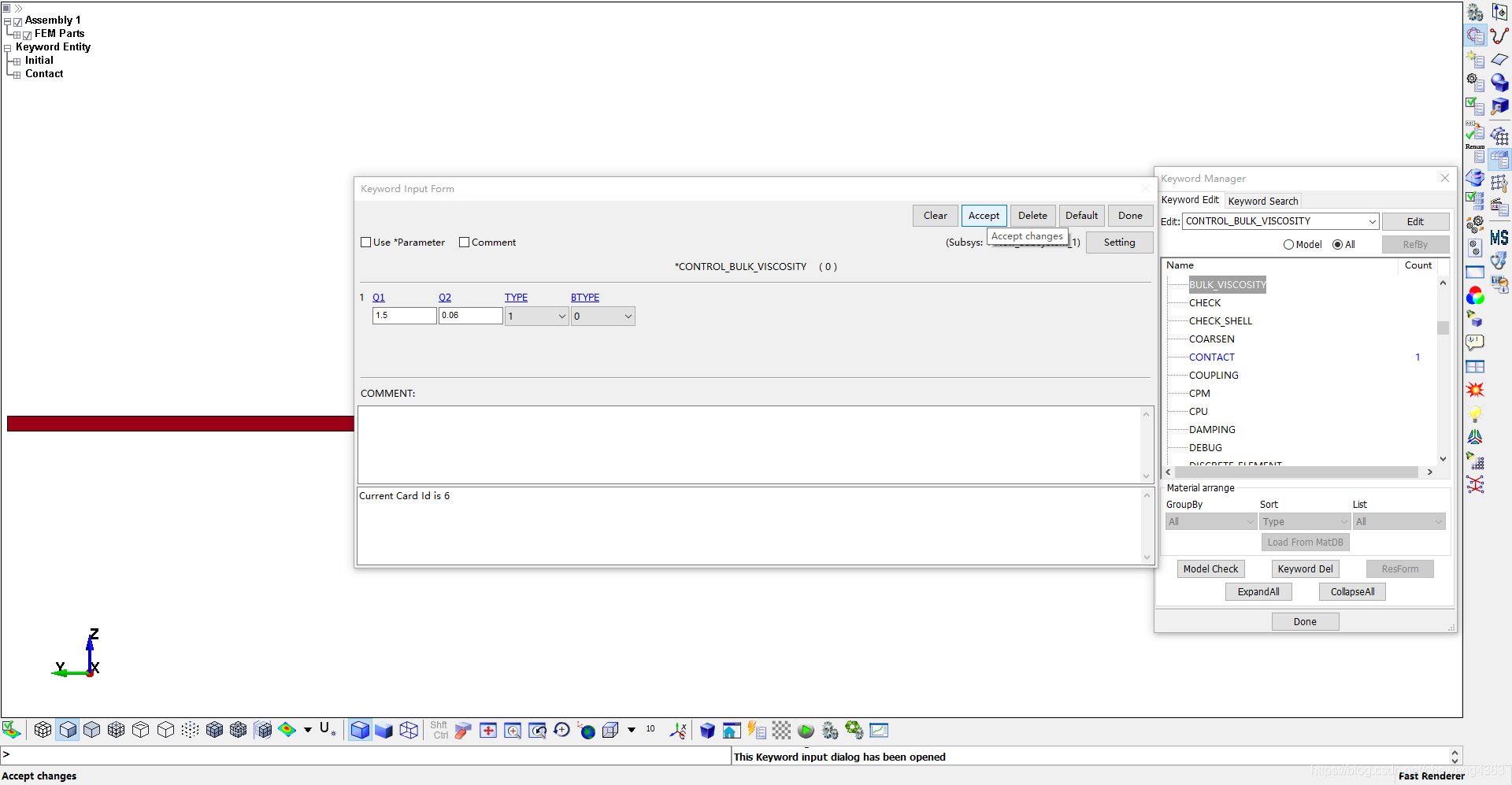

定义CONTROL属性

接触因子，保留默认值。accept,done

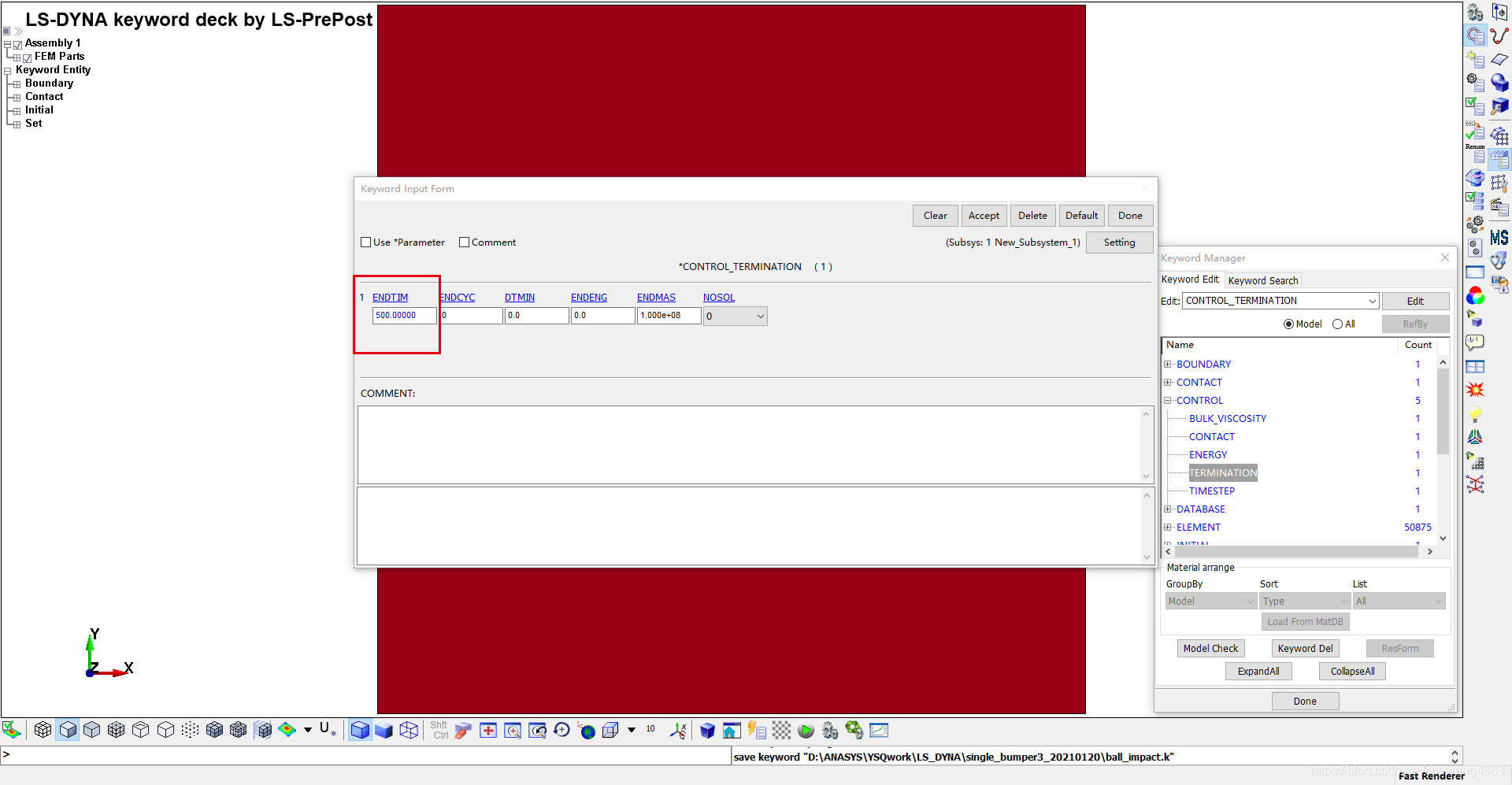

计算时间500us

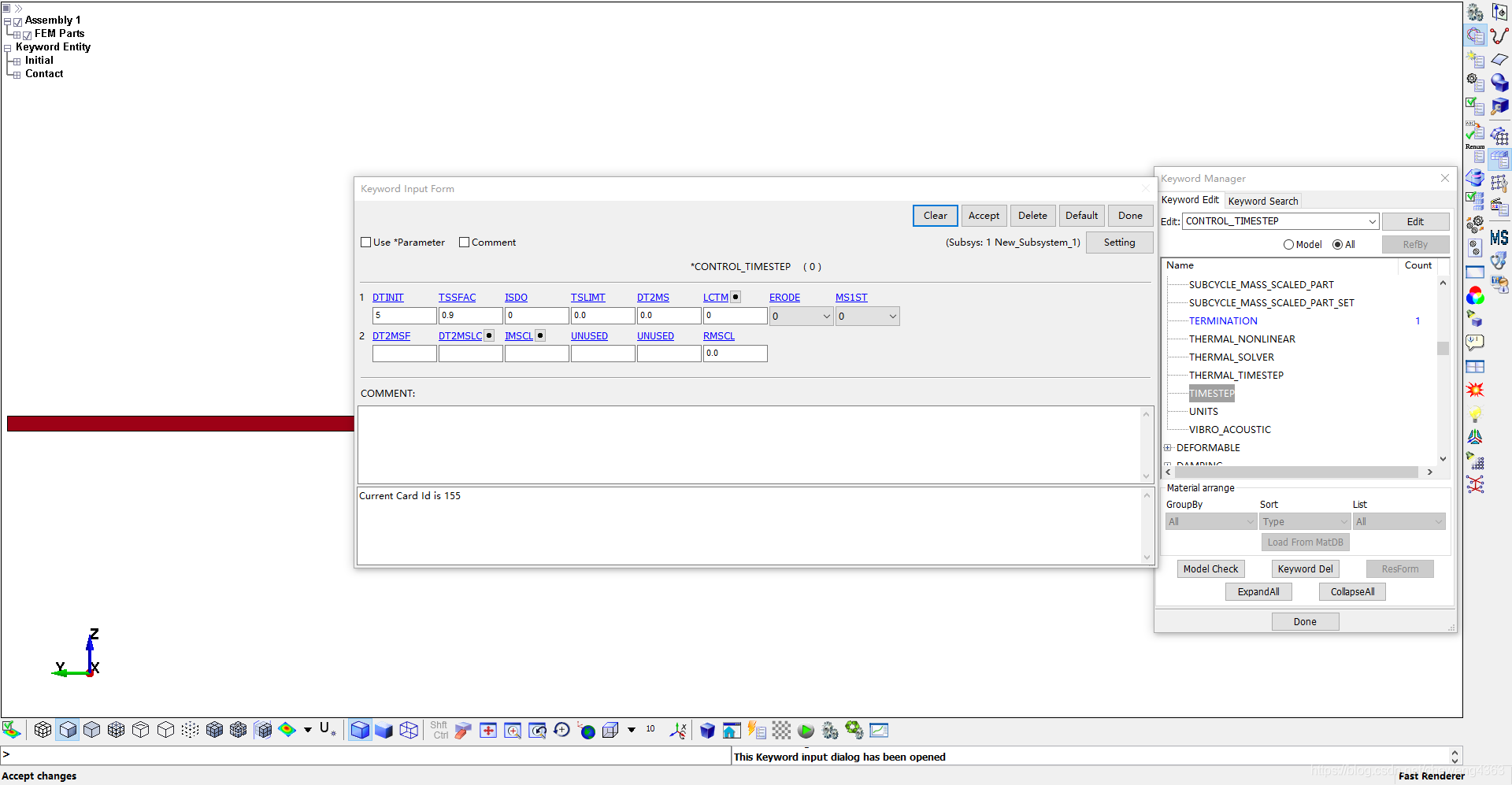

时间步长5us

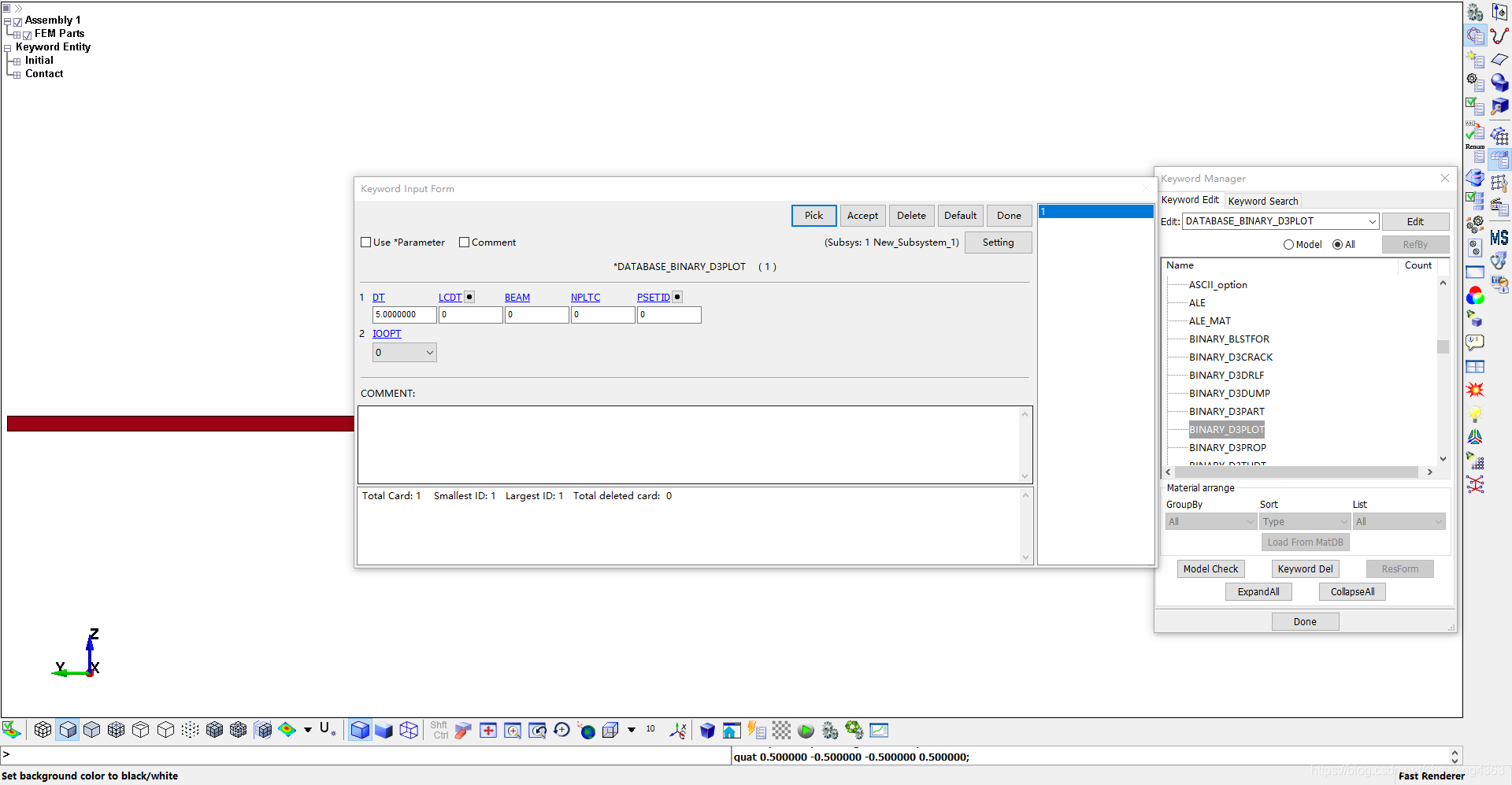

定义DATABASE

选择d3plot，以便于后处理

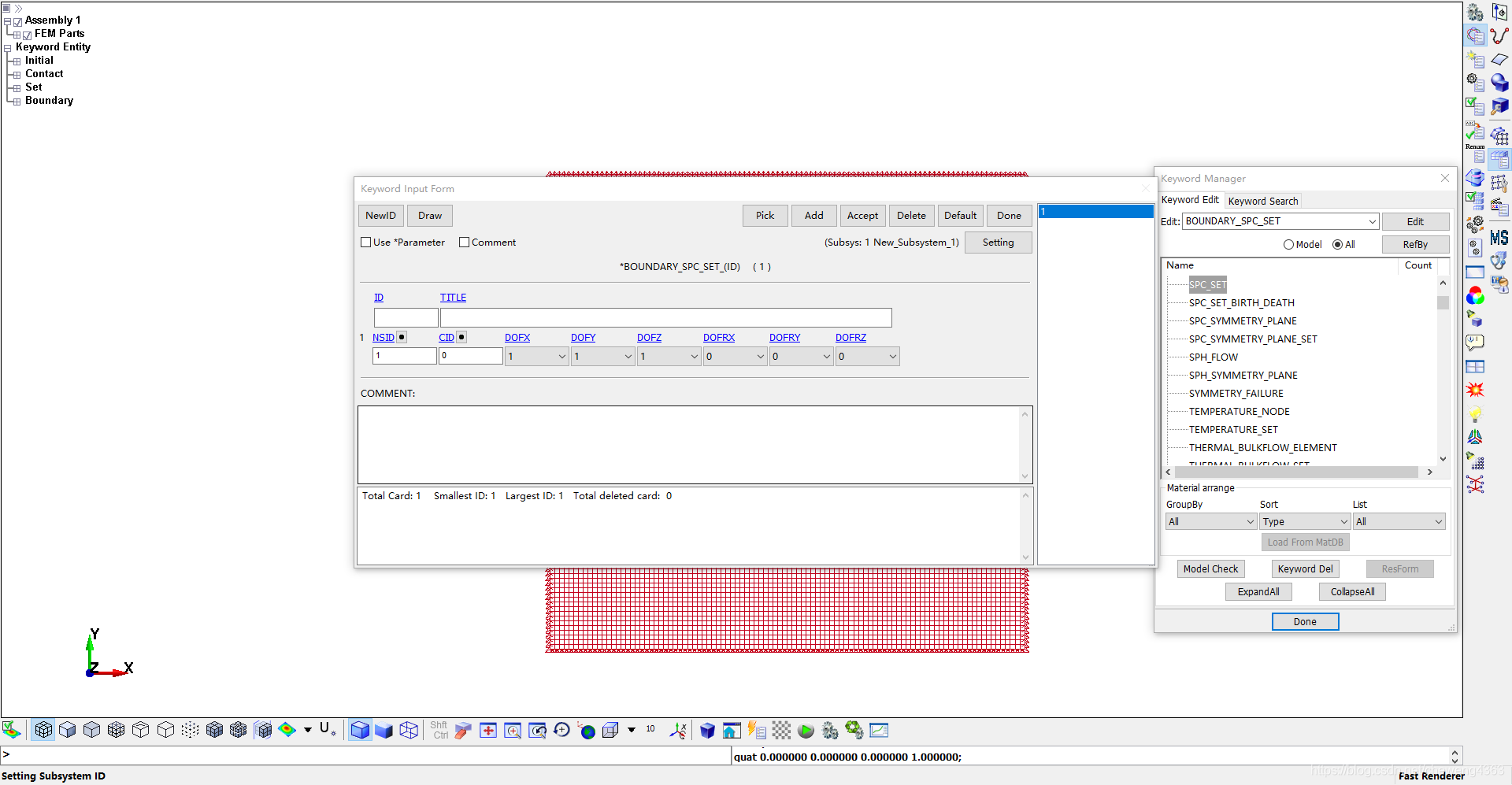

加边界条件
选线框模型，F11切换视图

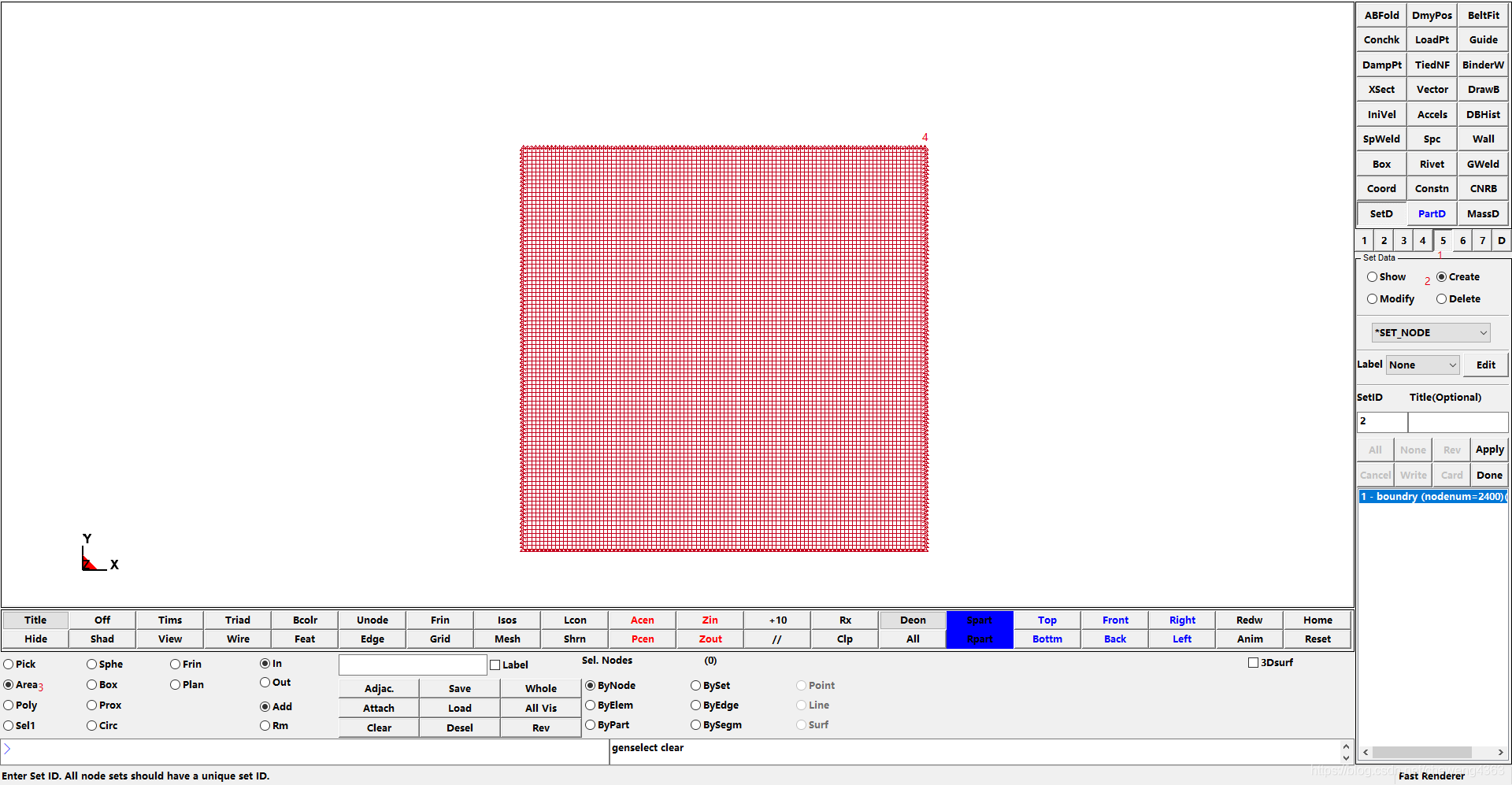

框选四周的边界点，建立set，命名为boundry

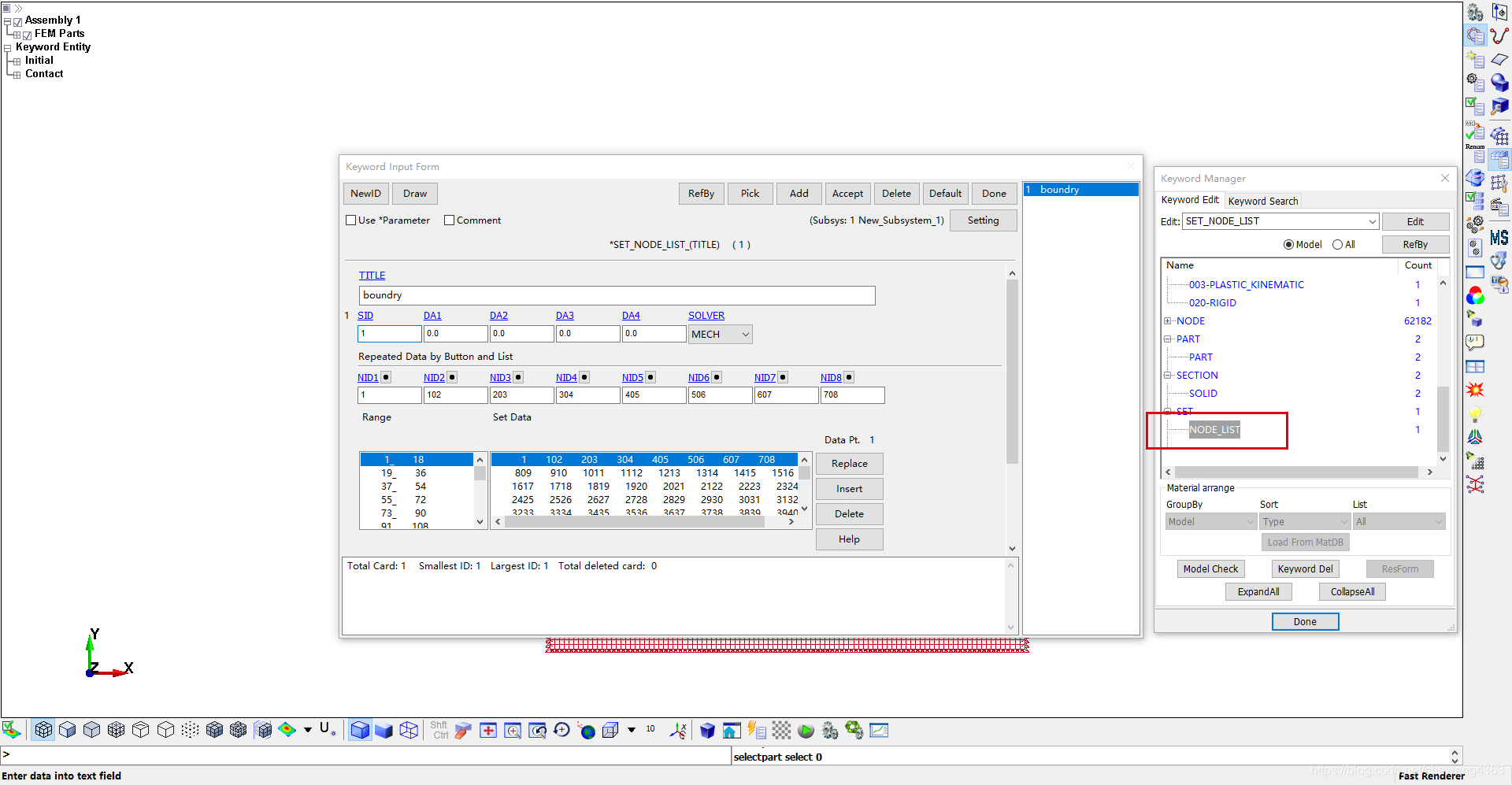

回到关键字编辑器，看到建立了名为boundry的边界

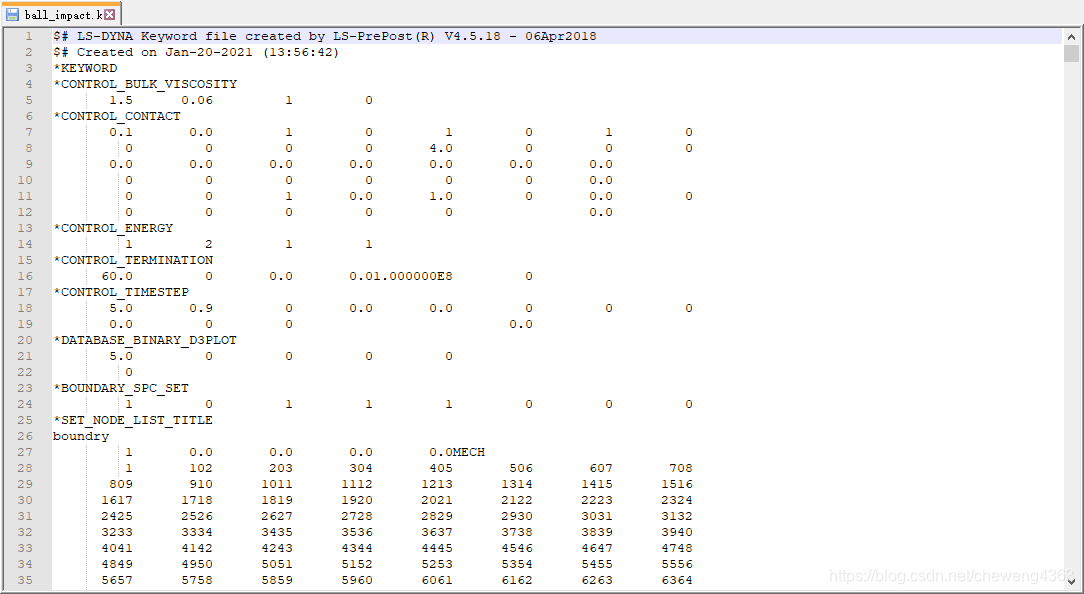

输出关键字

file -> save as -> save keyword as

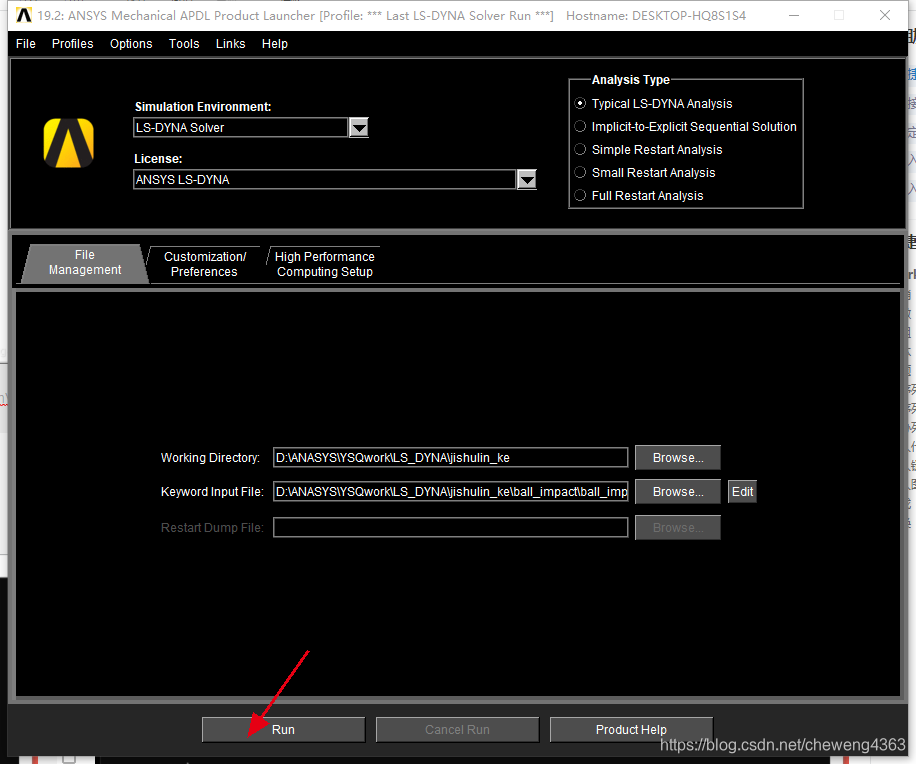

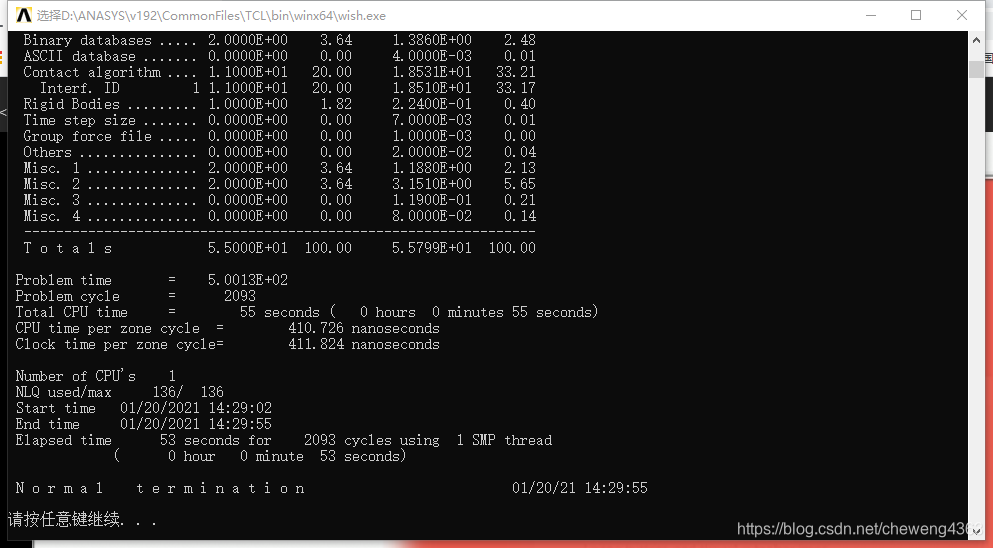

在Anasys APDL中求解

运行完以后关闭ANASYS相关窗口

后处理

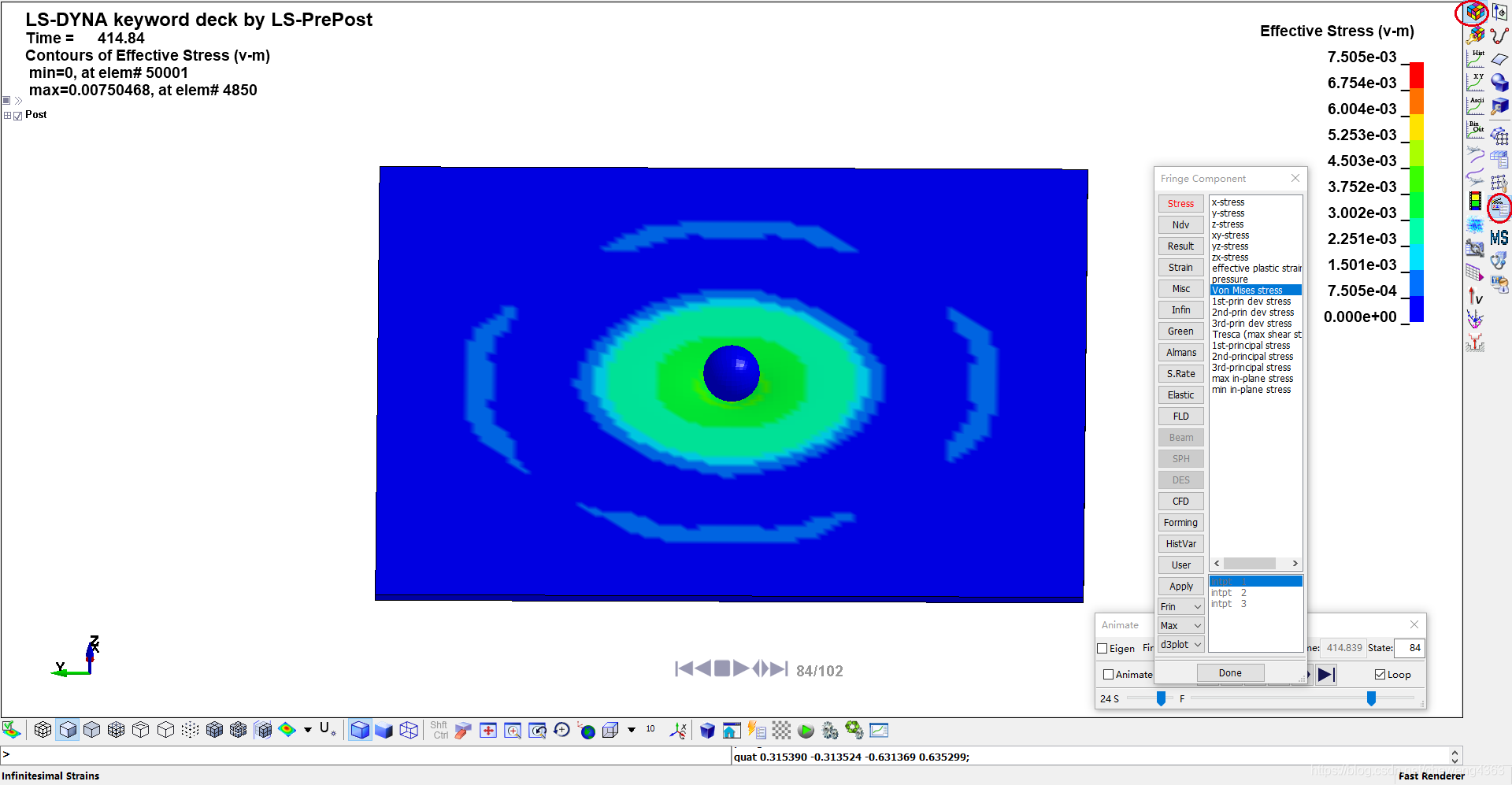

回到Ls-Prepost，file -> poen -> Ls-dyna Binary Plot -> 找到对应文件夹，选择d3plot打开，查看应力图
