前言
参考贾光辉老师编著的《航天器结构——超高速碰撞数值仿真》一书,第3.4节,单层板结构SPH与Lagrange网格混合仿真算例。
效果如下:
LS-PrePost是一种免费与LS-DYNA一同交付的高级前处理程序和后处理程序,其核心功能
- 支持LS-DYNA的关键词文件
- 支持LS-NYNA的结果文件
- 后处理(动画,fringing,曲线绘制)
- 前处理(网格划分,清除,建立实体 )
网上资源: http://www.lstc.com/lspp/
一、问题描述
一个直径为1.0cm的铝弹丸以3km/s的速度正撞击一块尺寸为12cm×12cm×0.6cm的铝制靶板。试用SPH与Lagrange网格混合建模法观察弹丸对靶板的撞击效果图。
靶板中心区3cm×3cm×0.6cm部分用SPH建模,其他部分用有限元模型;弹丸使用SPH建模;利用对称性,建立1/4模型。
二、建模过程
1.定义材料参数

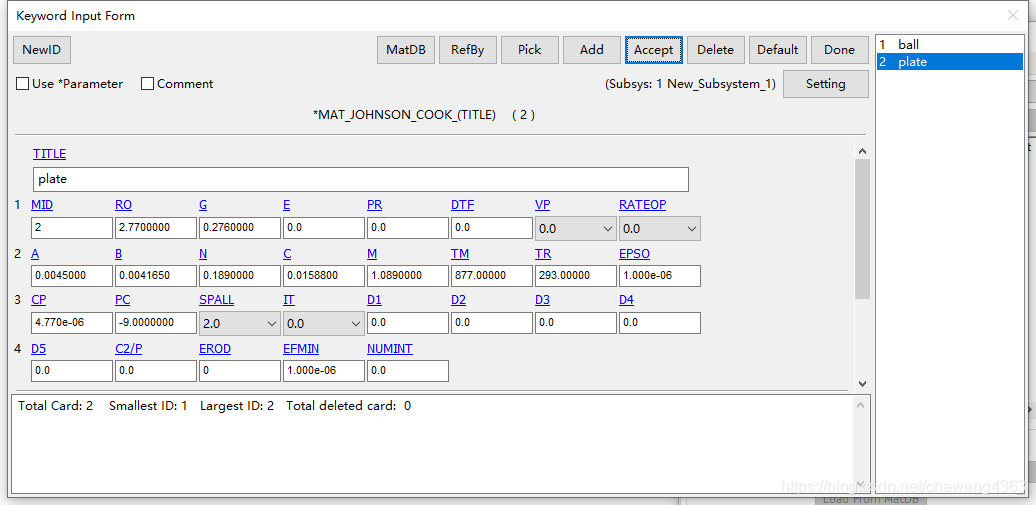

定义本构模型参数:

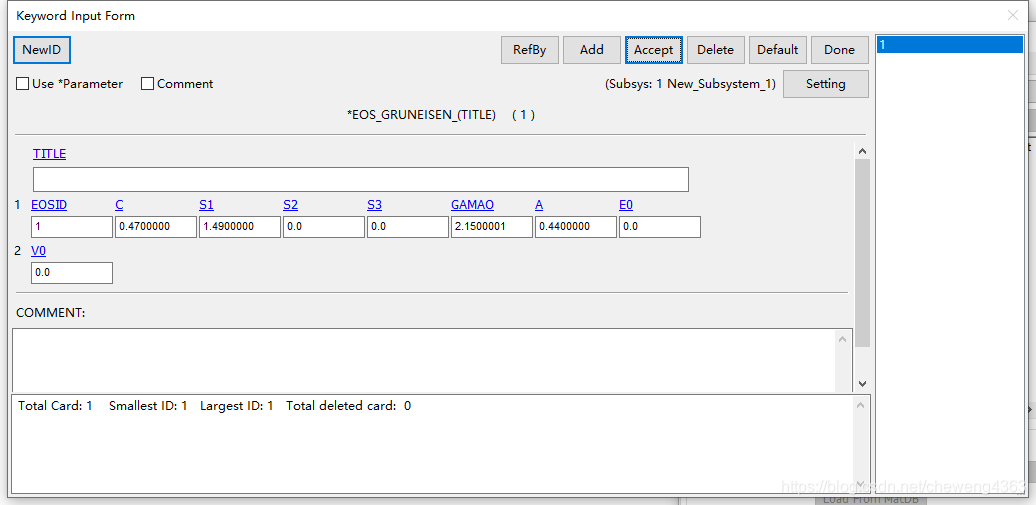

定义状态方程参数:

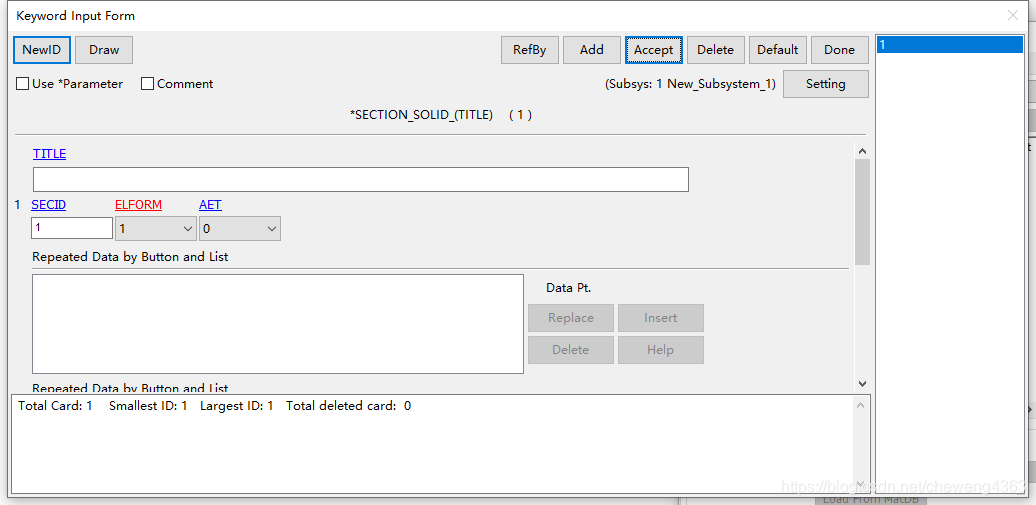

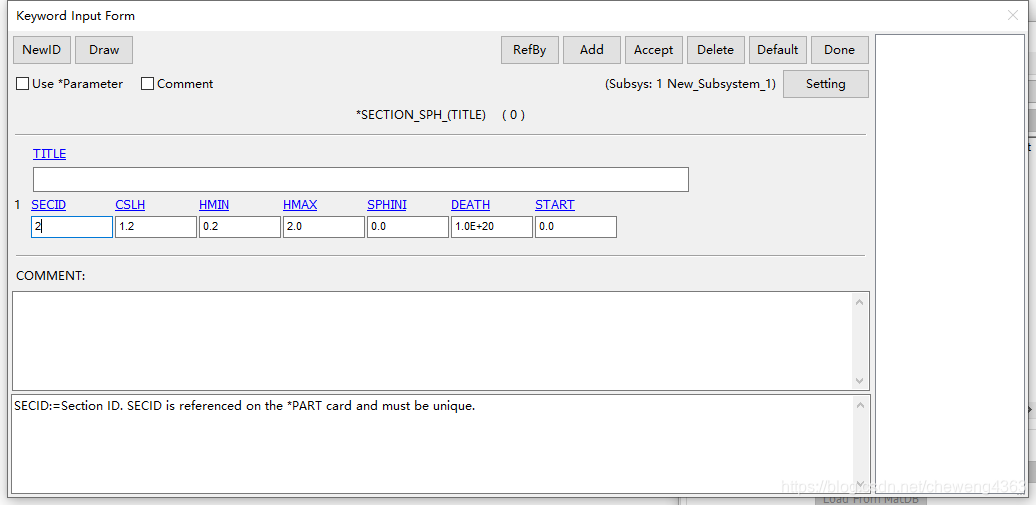

定义单元算法:
2. 创建模型

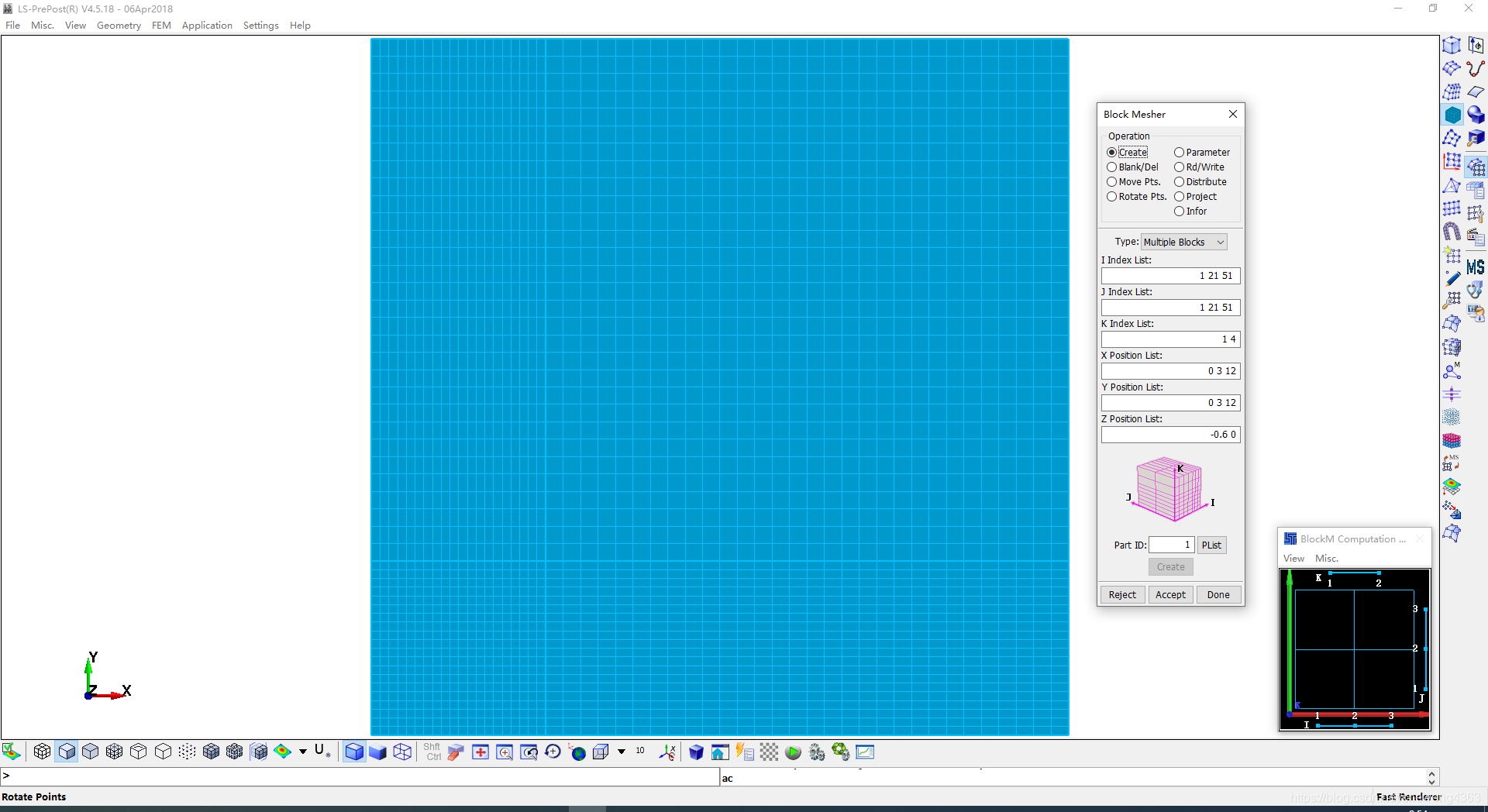

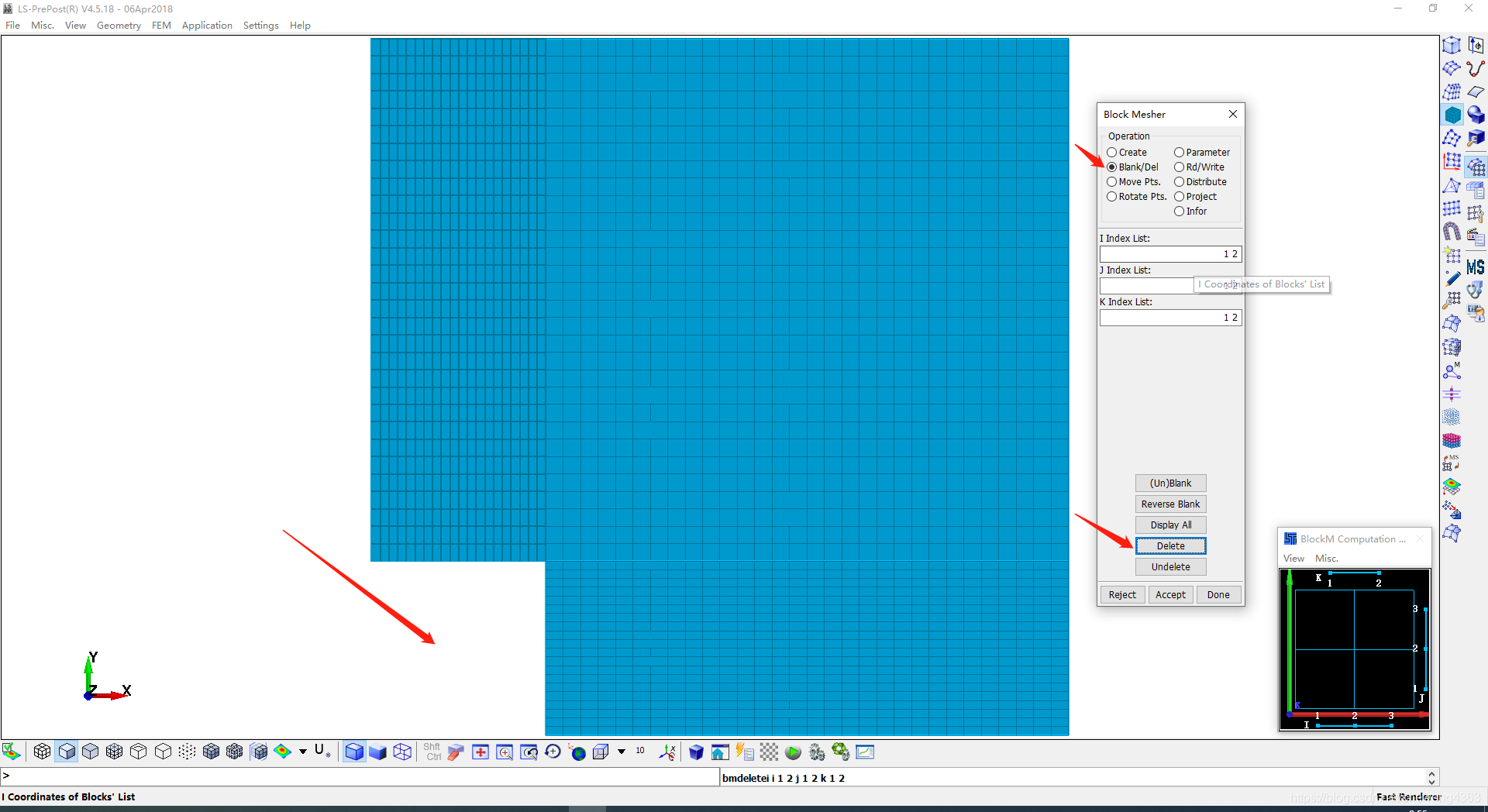

创建靶板:

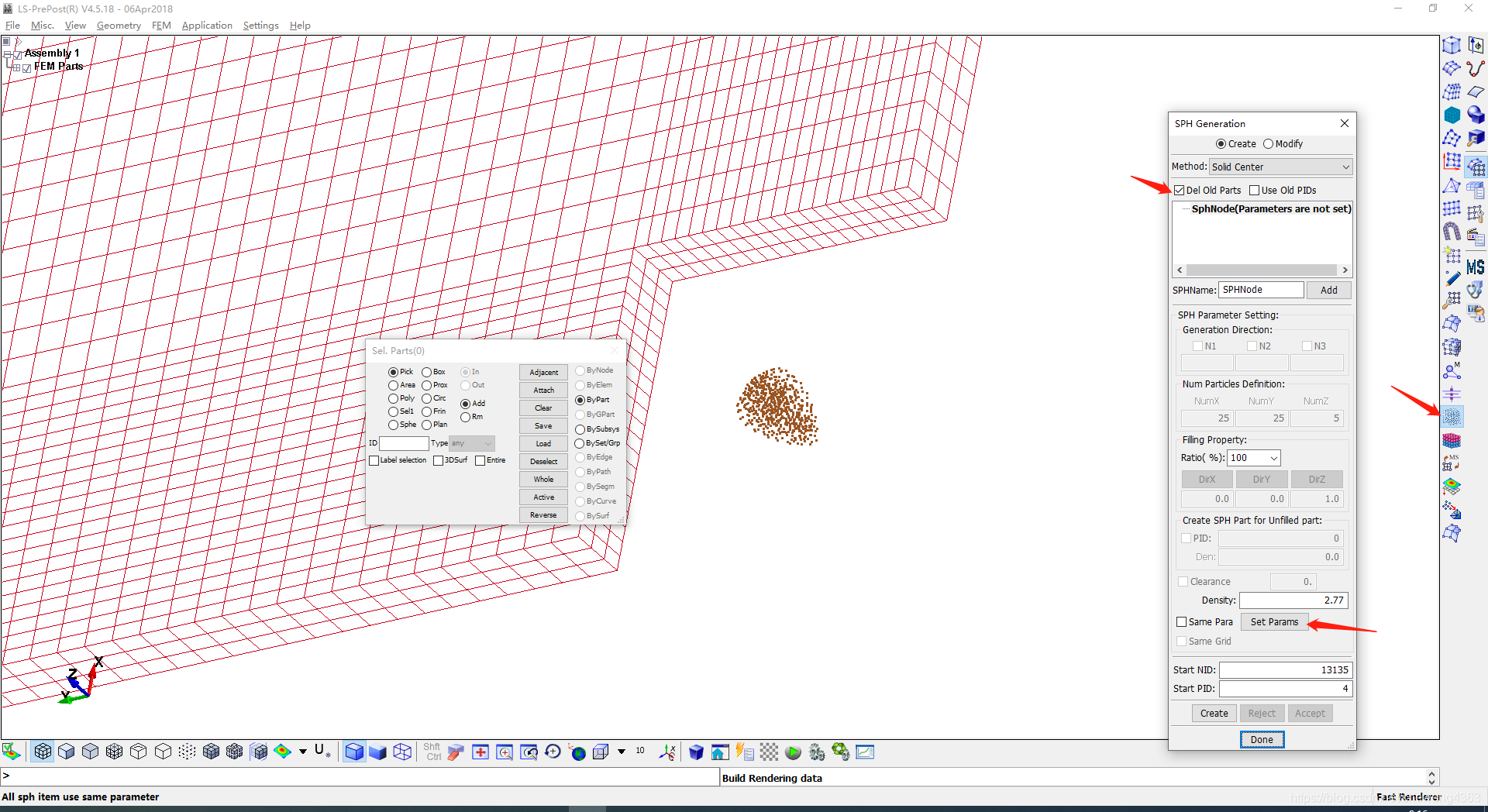

创建弹丸SPH模型

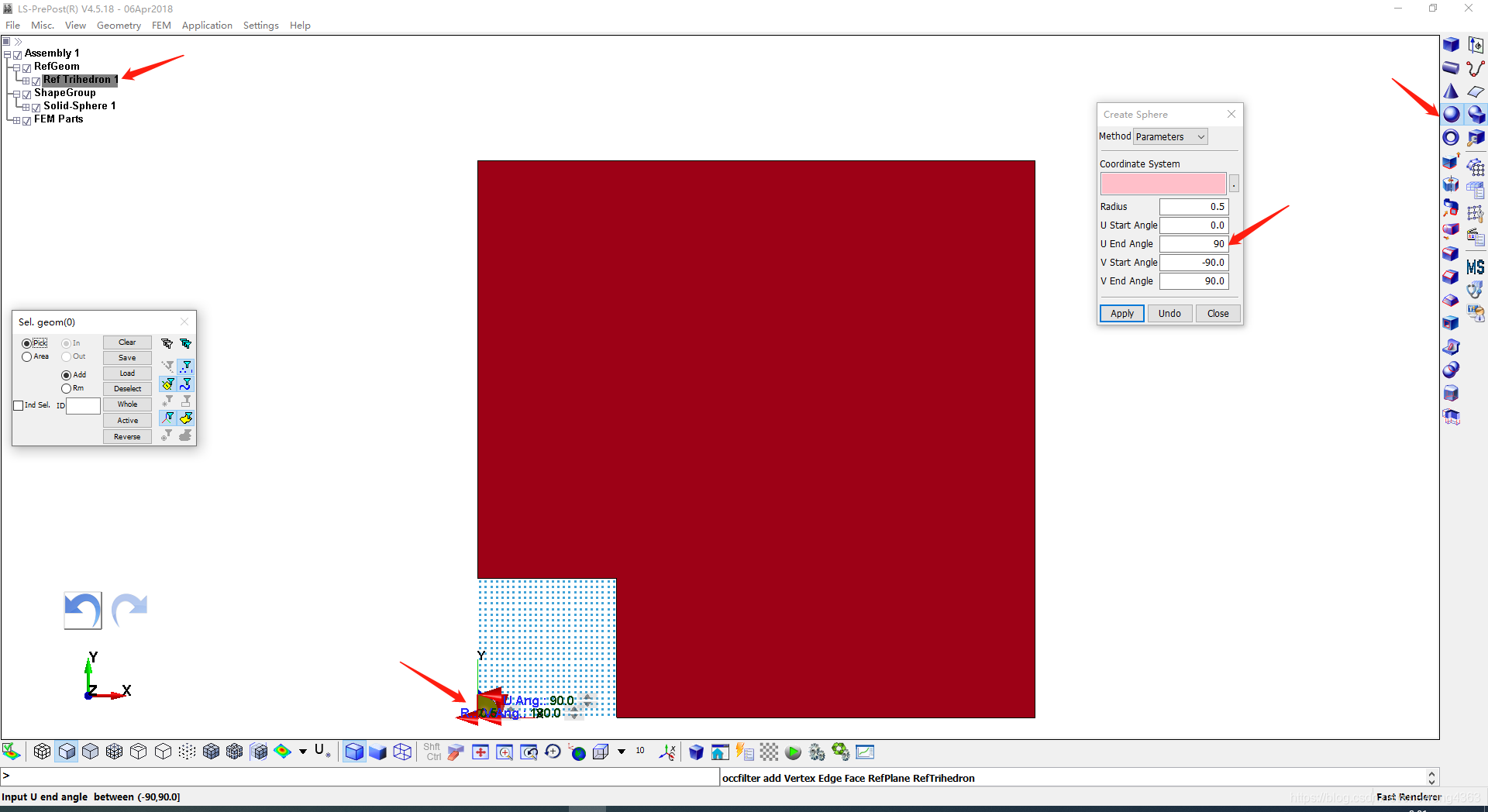

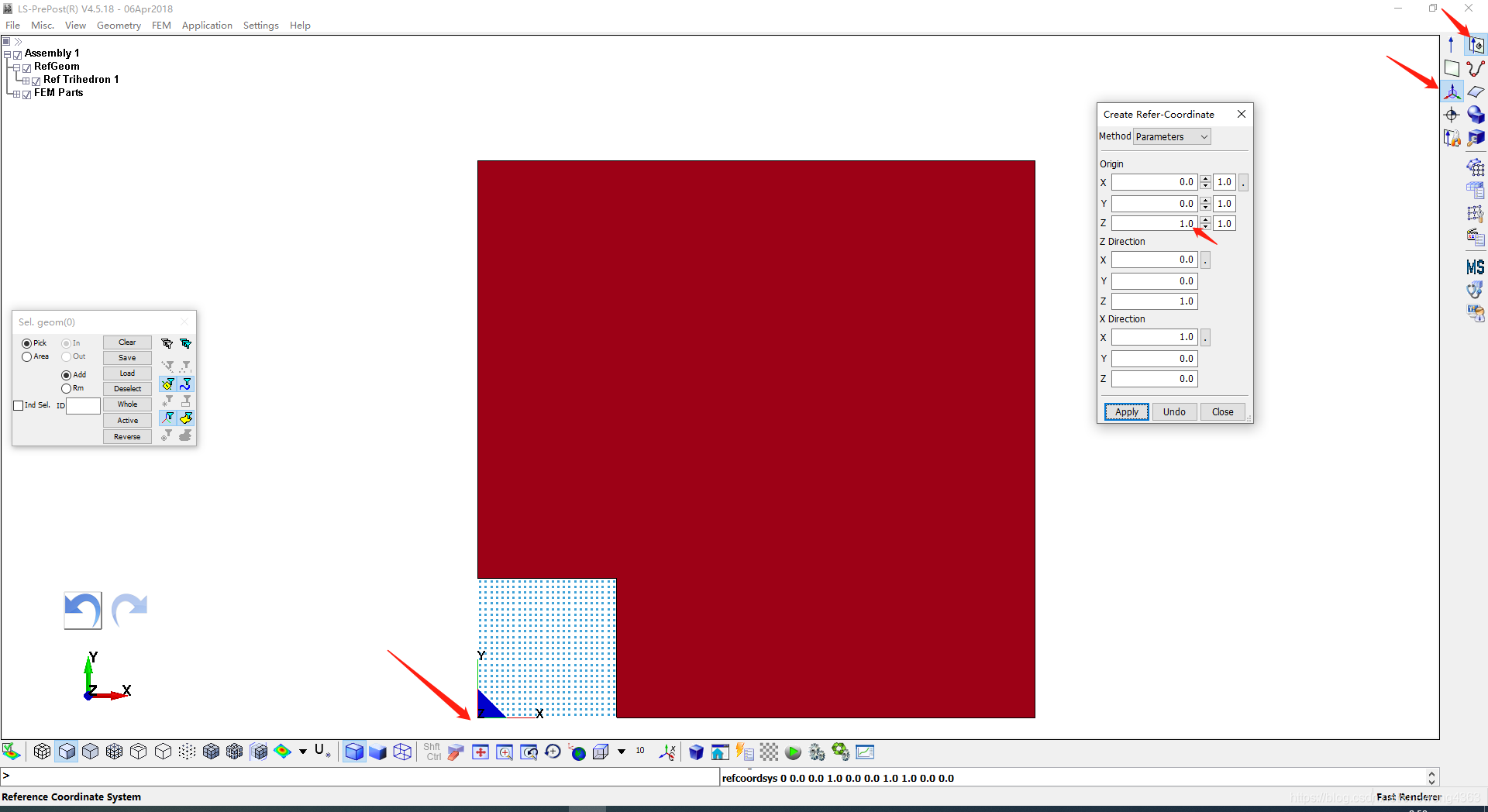

创建一个原点位于(0,0,1)的参考坐标系
创建一个1/4球体

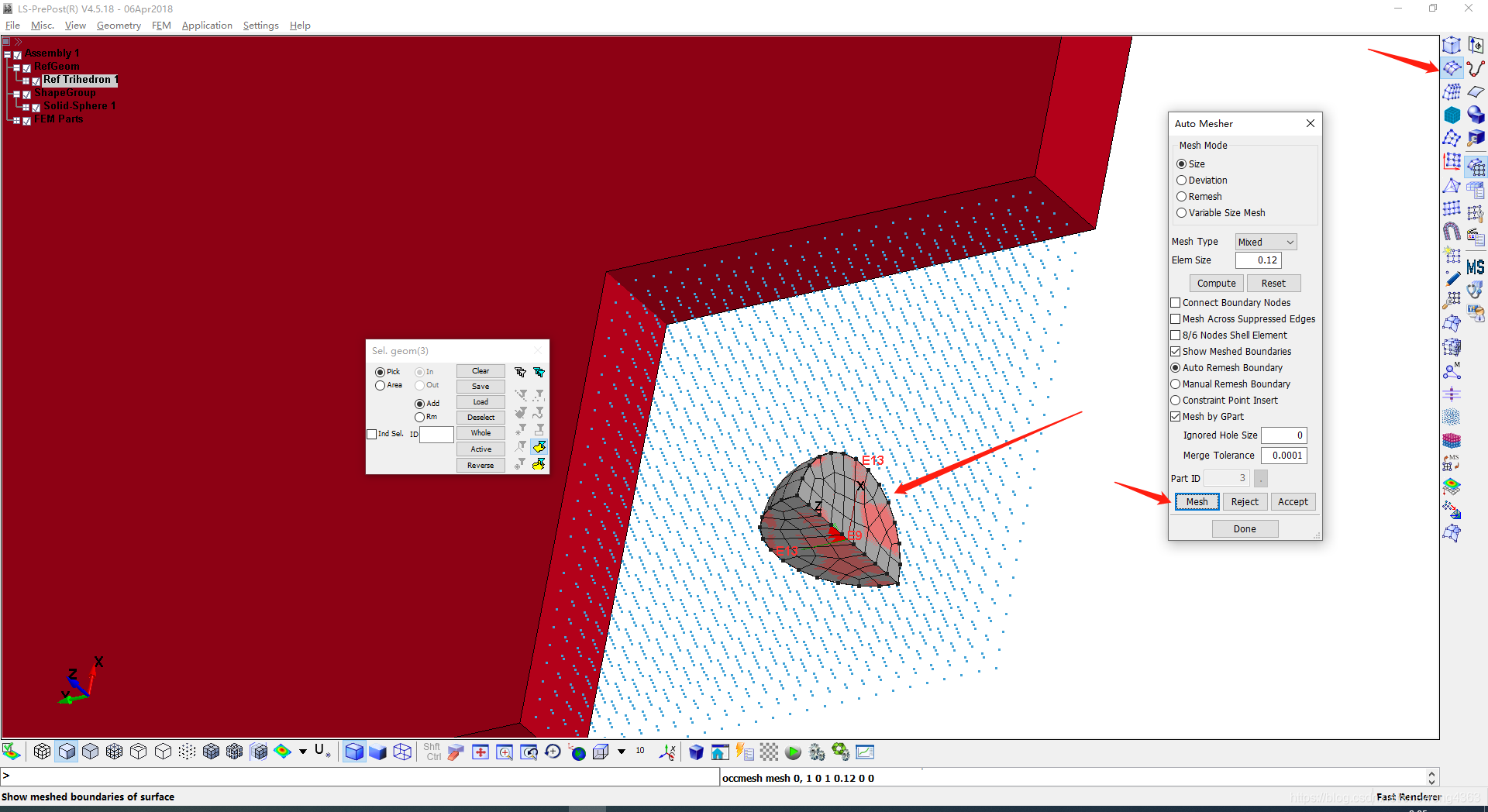

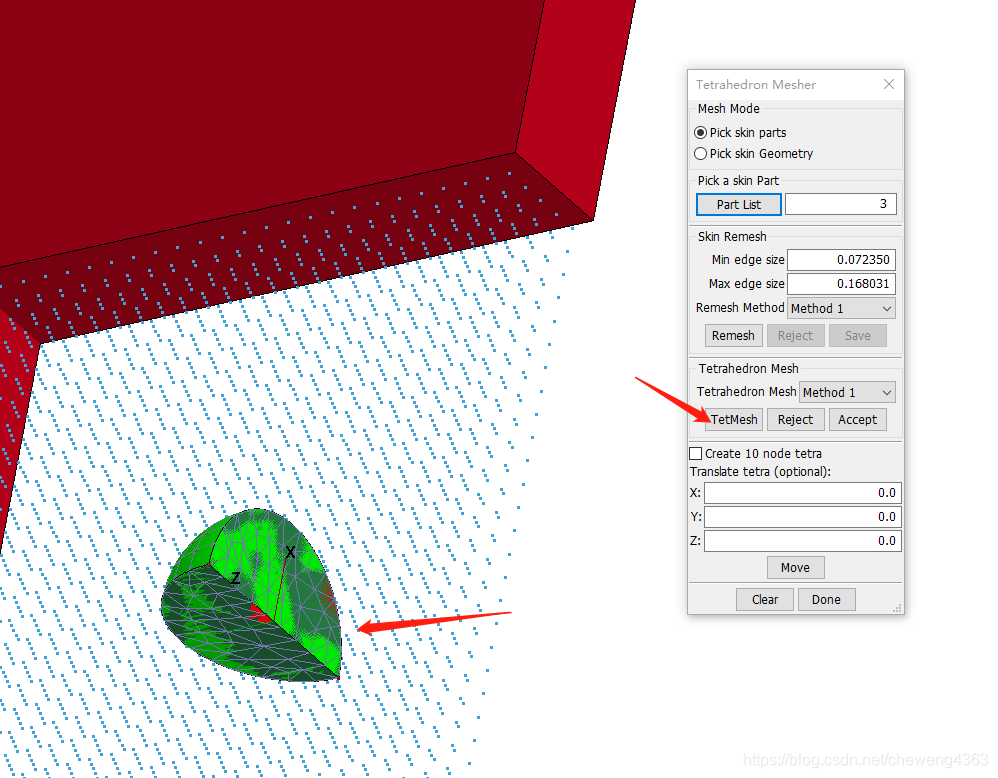

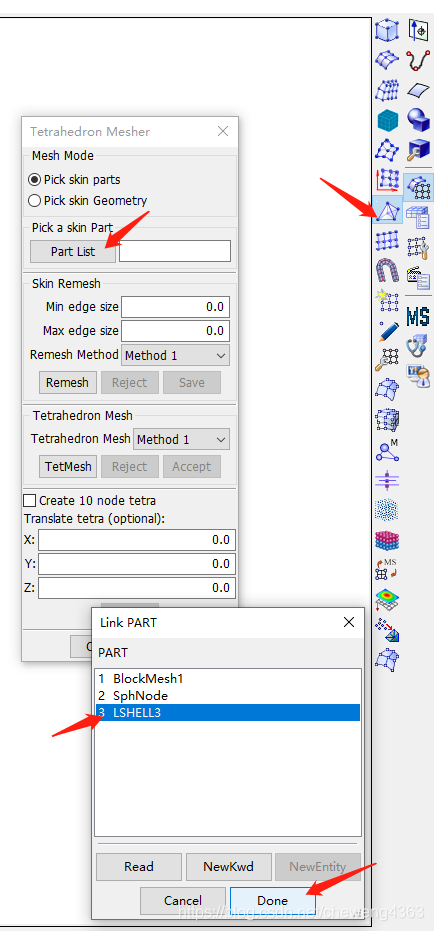

选择弹丸的所有外表面,单元网格自动化分

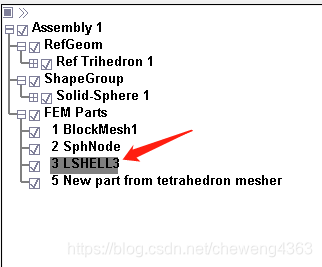

右键删除LSHELL3及RefGeom

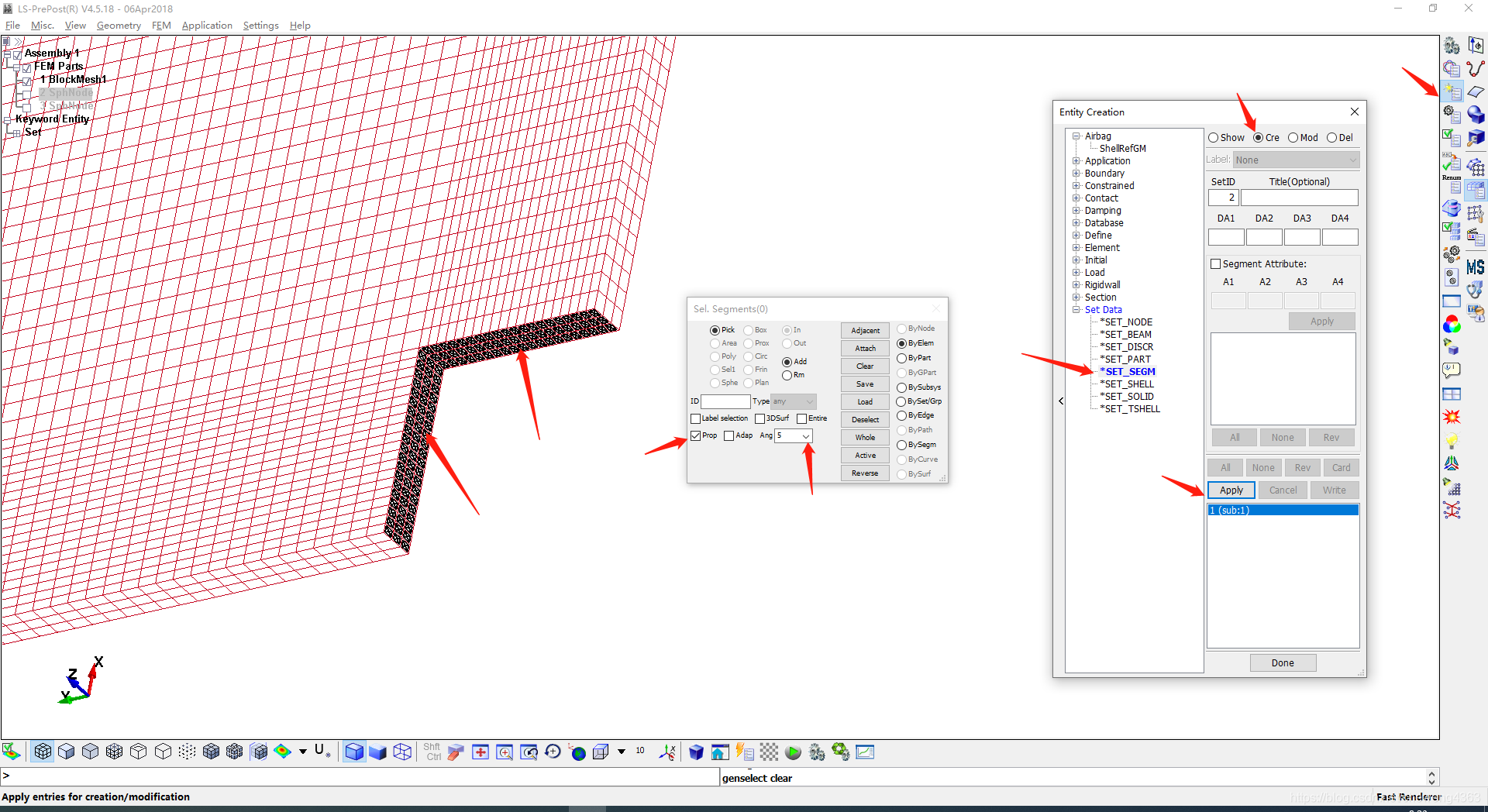

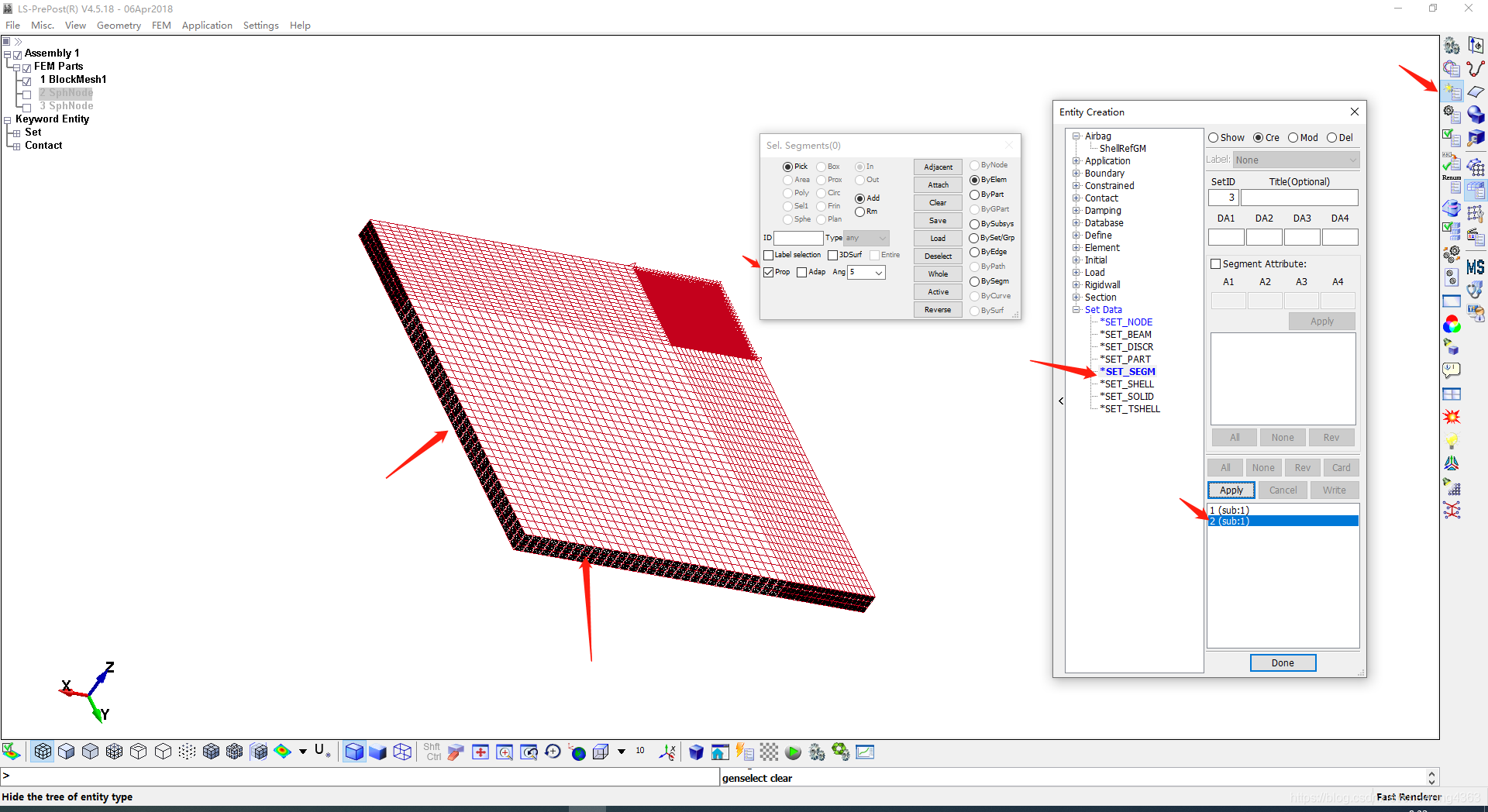

创建靶板Segment1集合1

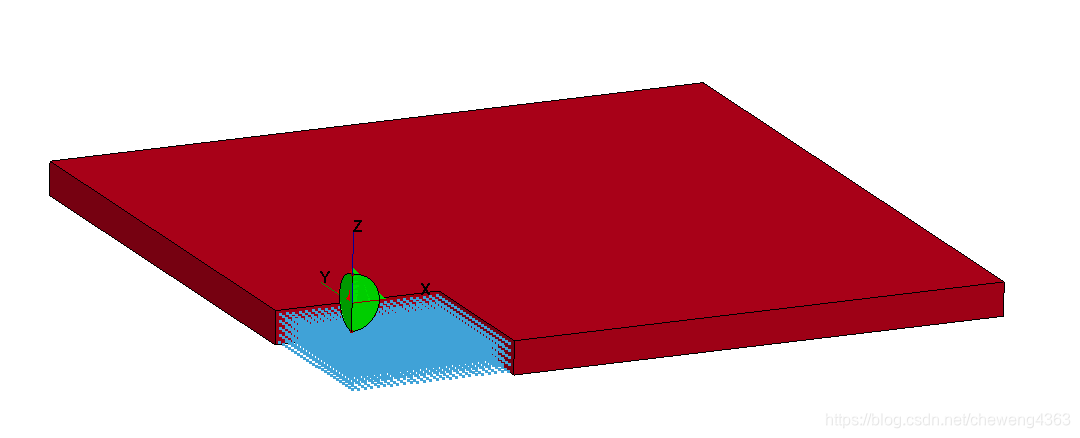

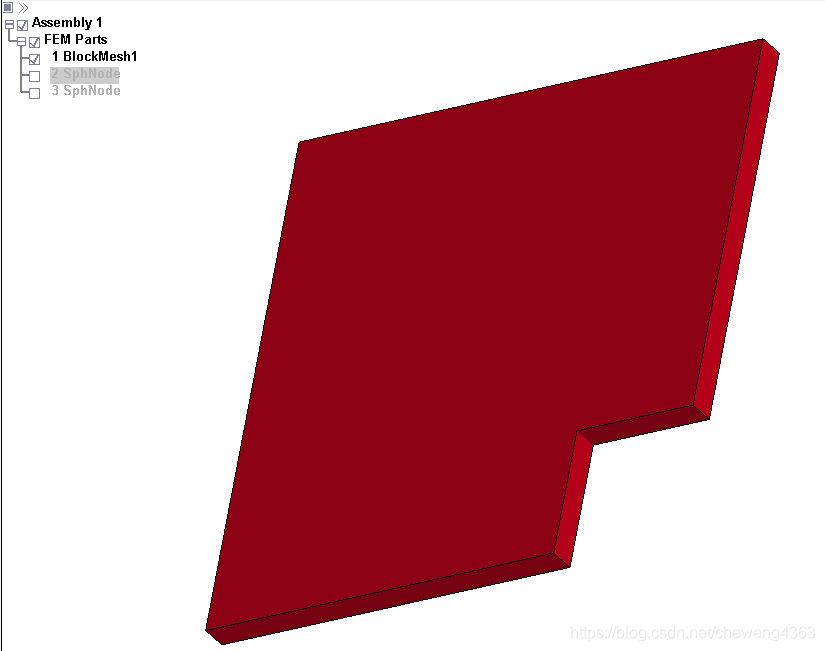

在树图中只显示靶板的网格模型
鼠标点选黑色区域所示的segment,完成集合创建

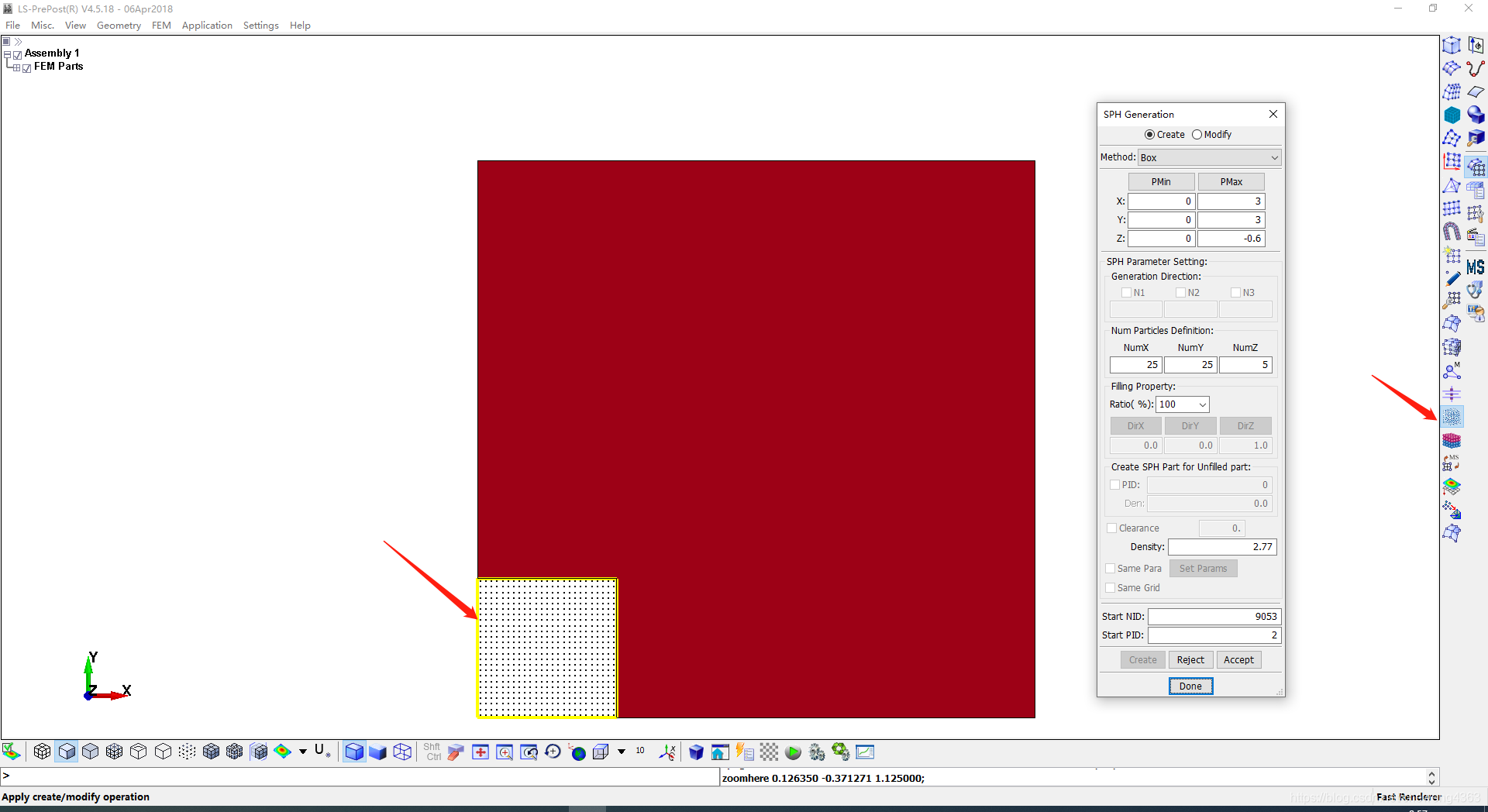

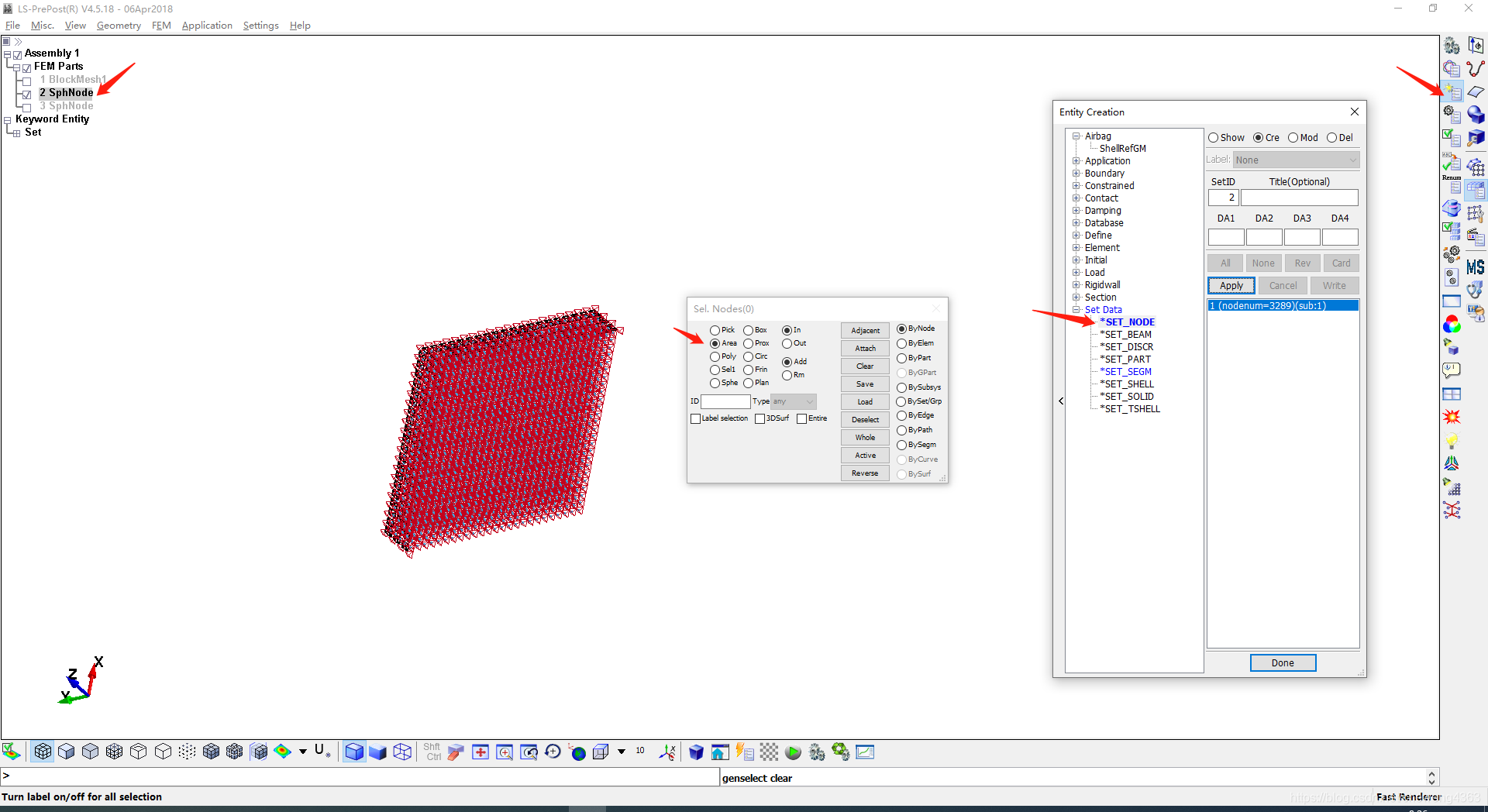

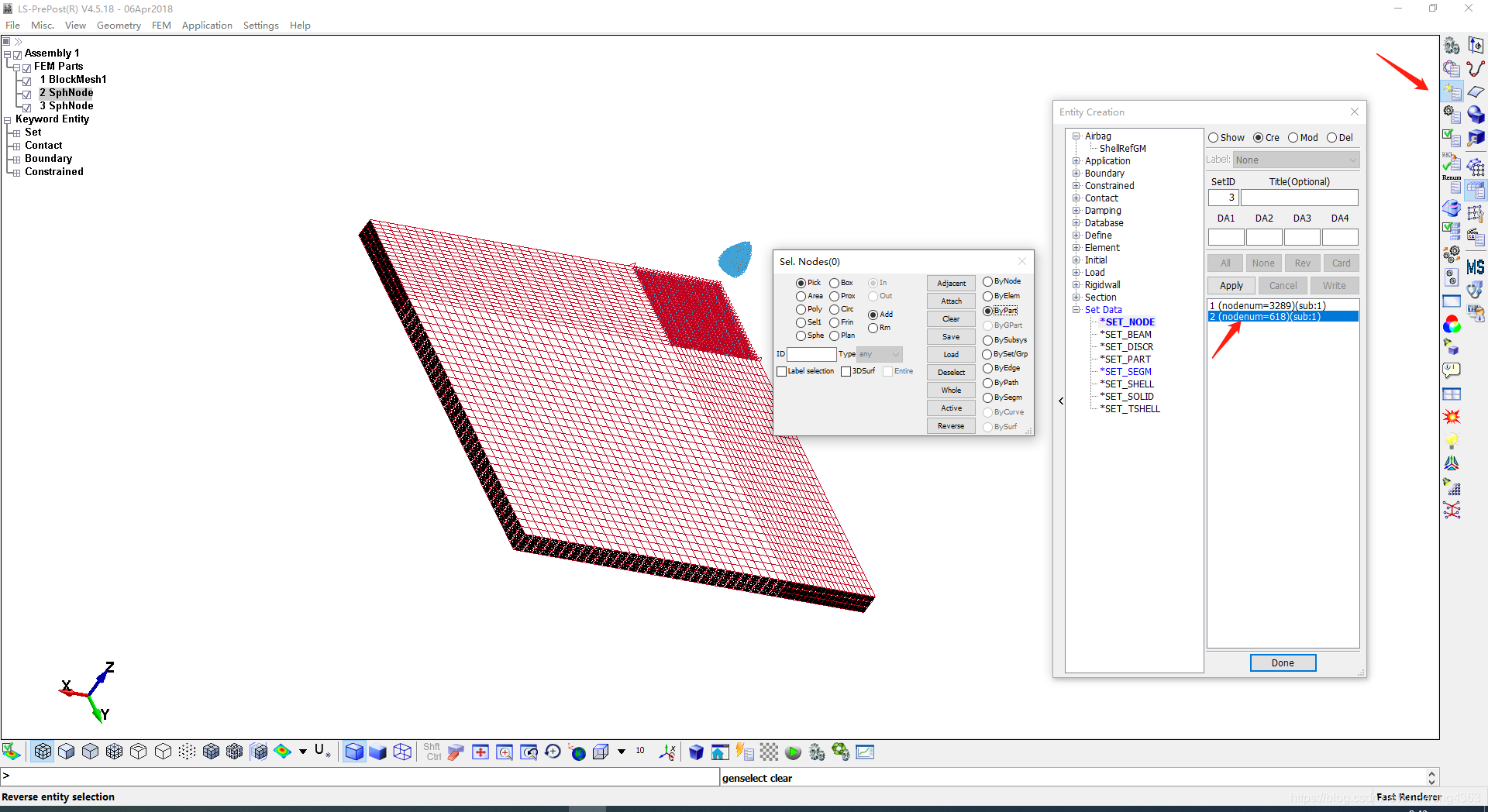

创建靶板SPH节点集
3.创建靶板FEM与SPH固连接触
编辑关键字
4.创建靶板无反射边界条件
选择靶板的两个外边界上的单元面作为segment2

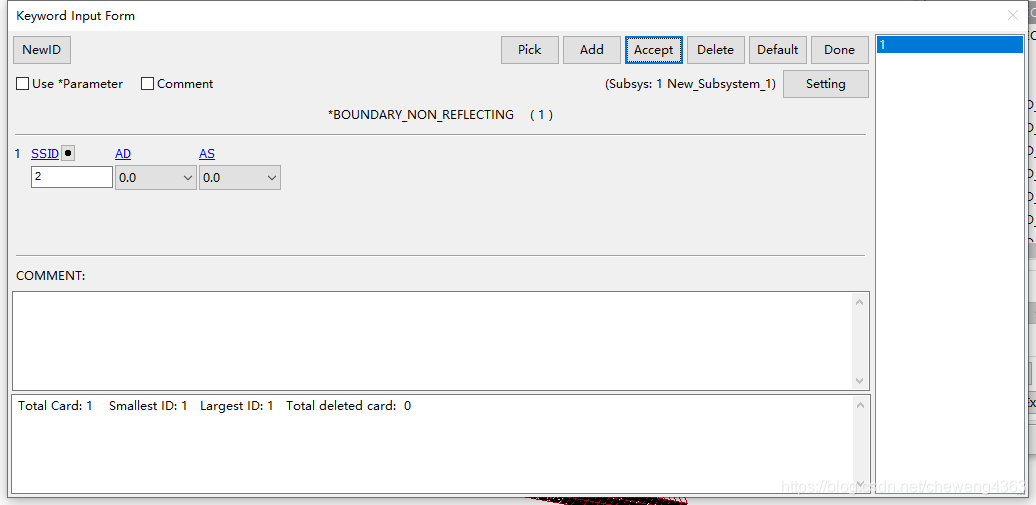

通过关键字设置无反射边界条件

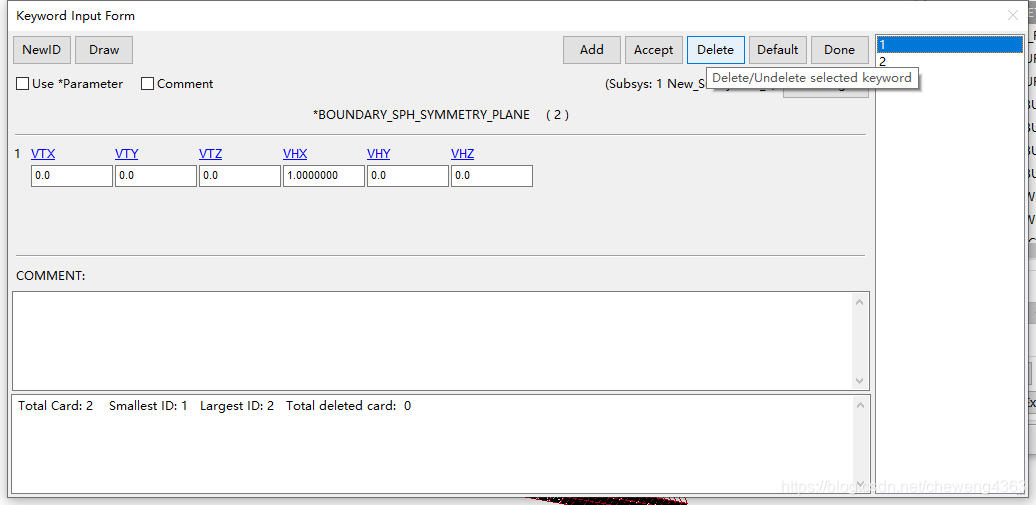

5.定义SPH的对称面

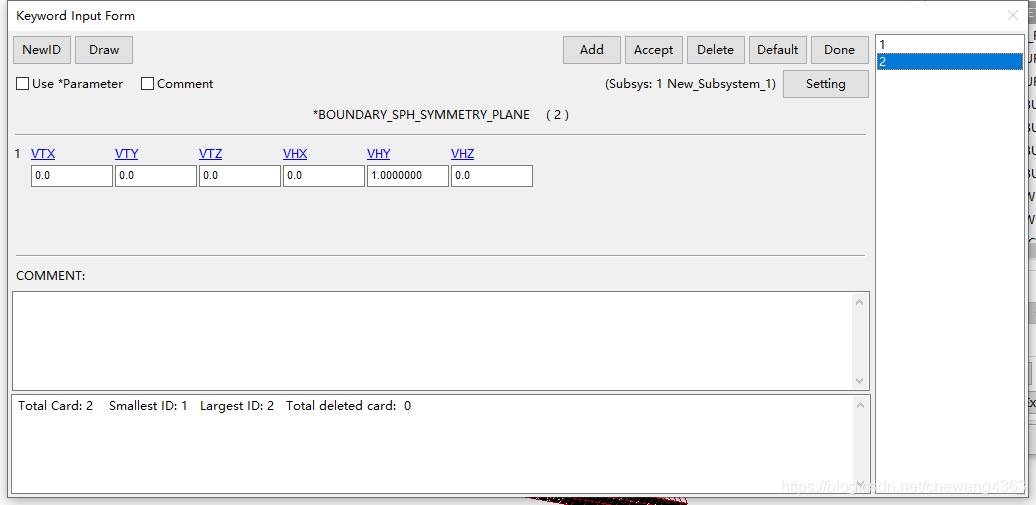

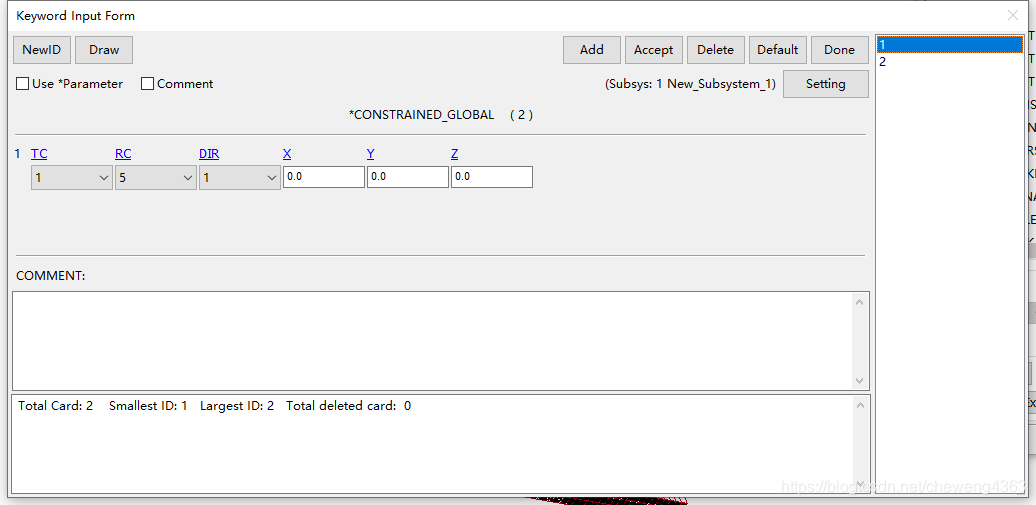

关于OYZ平面对称
关于OZX对称

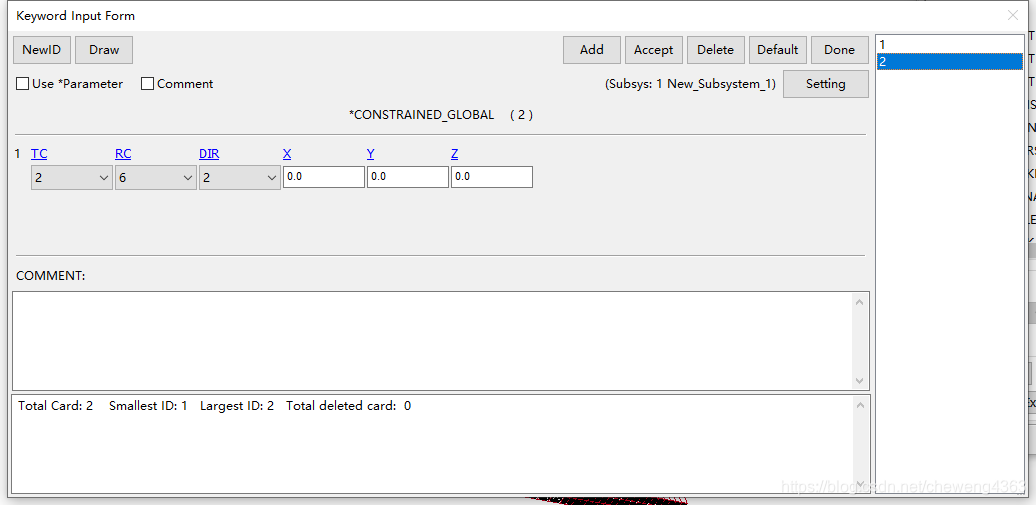

6.定义有限元对称边界面的约束
7.定义弹丸初始速度
创建弹丸节点集

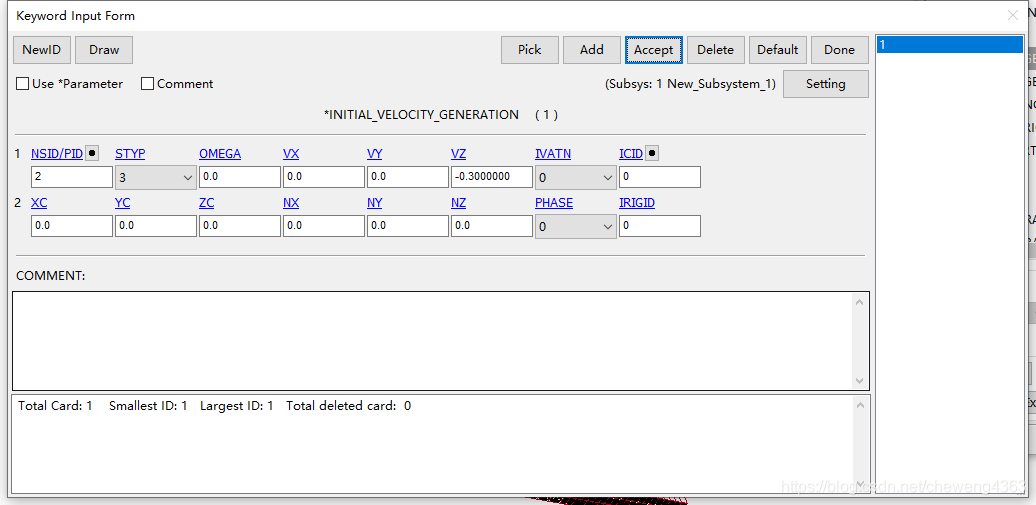

速度沿Z轴负向,大小3km/s

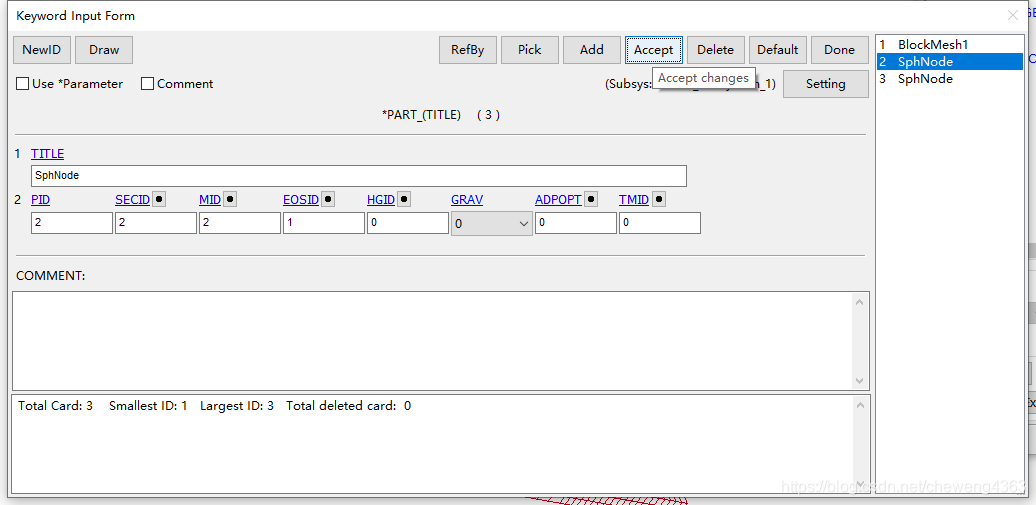

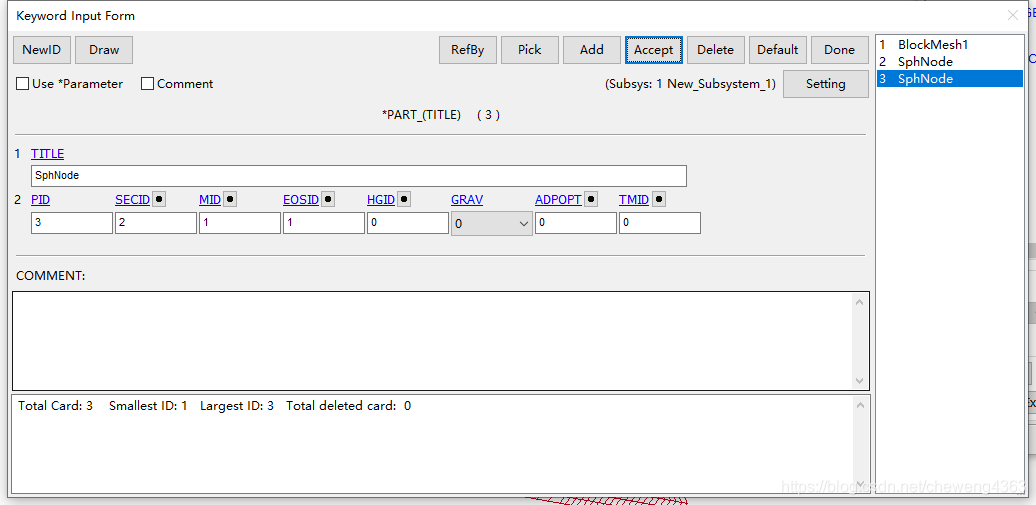

8.各个PART与材料本构模型、状态方程及单元算法的链接

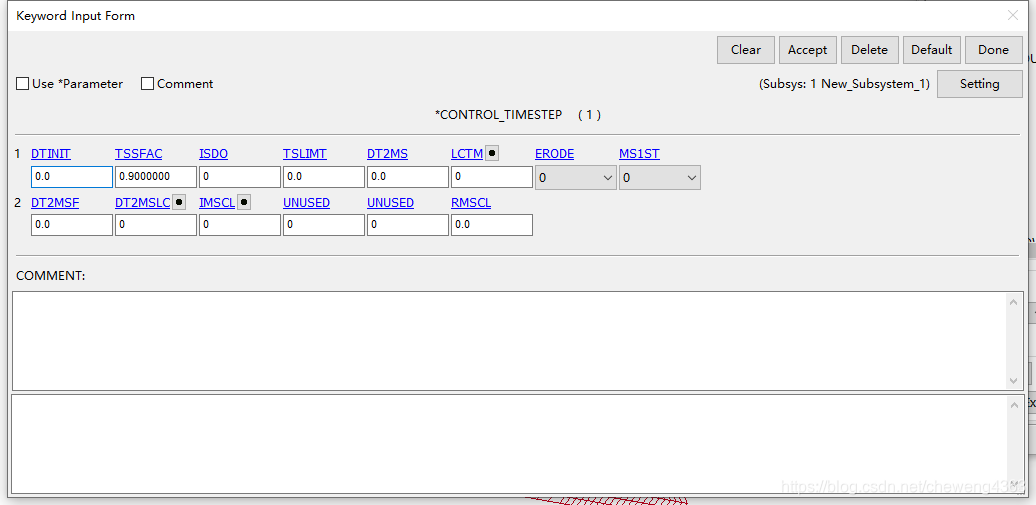

9.定义控制参数

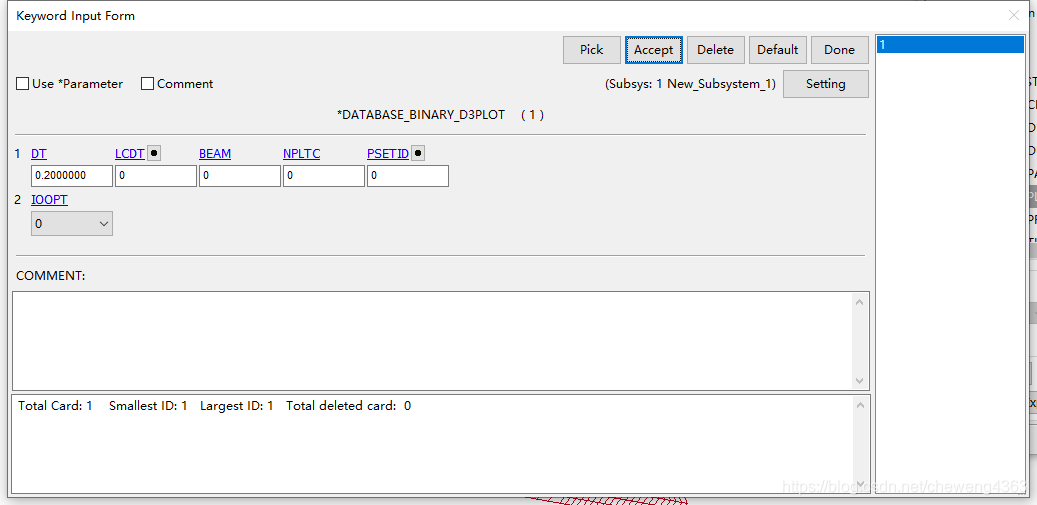

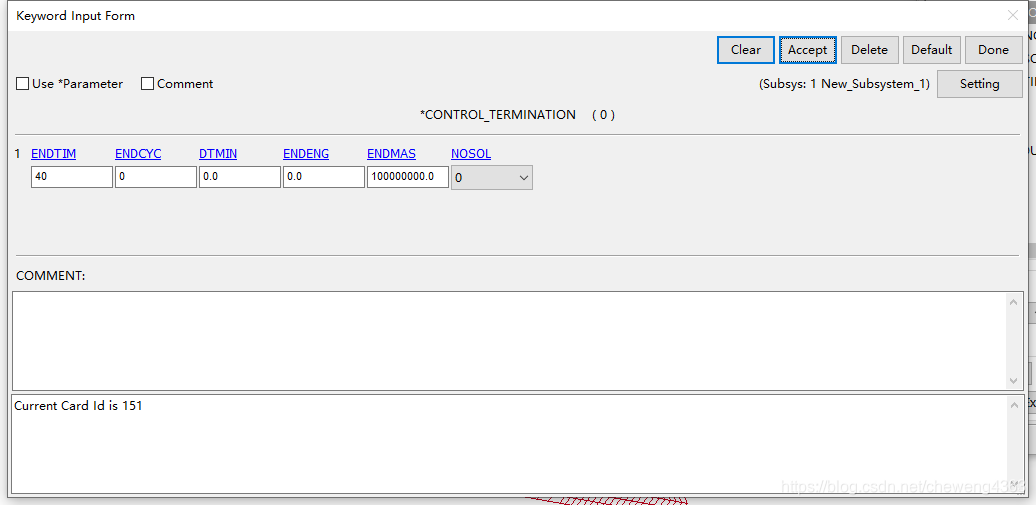

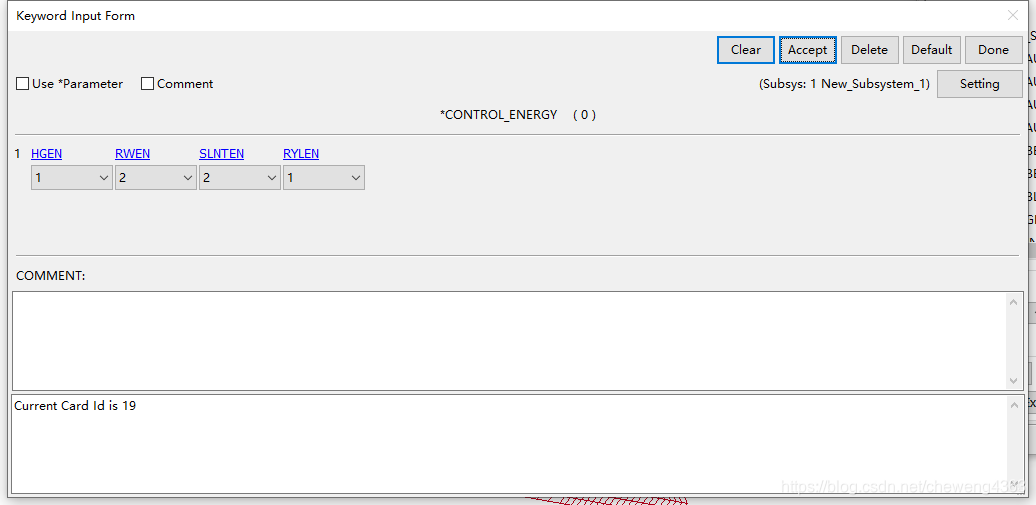

定义二进制结果文件的输出

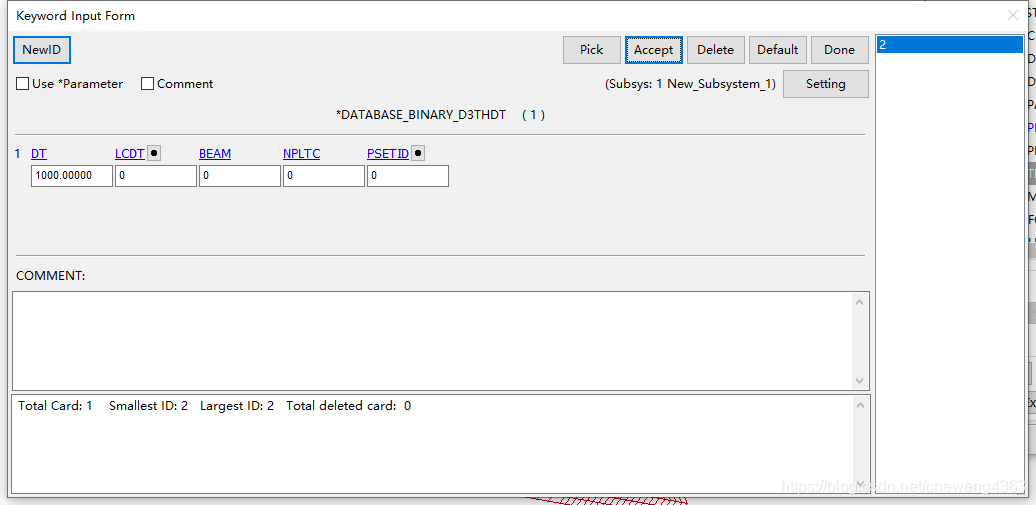

二进制结果文件输出时间间隔为0.2us
三、求解及后处理
保存k文件,提交给Ls-dyna进行求解。

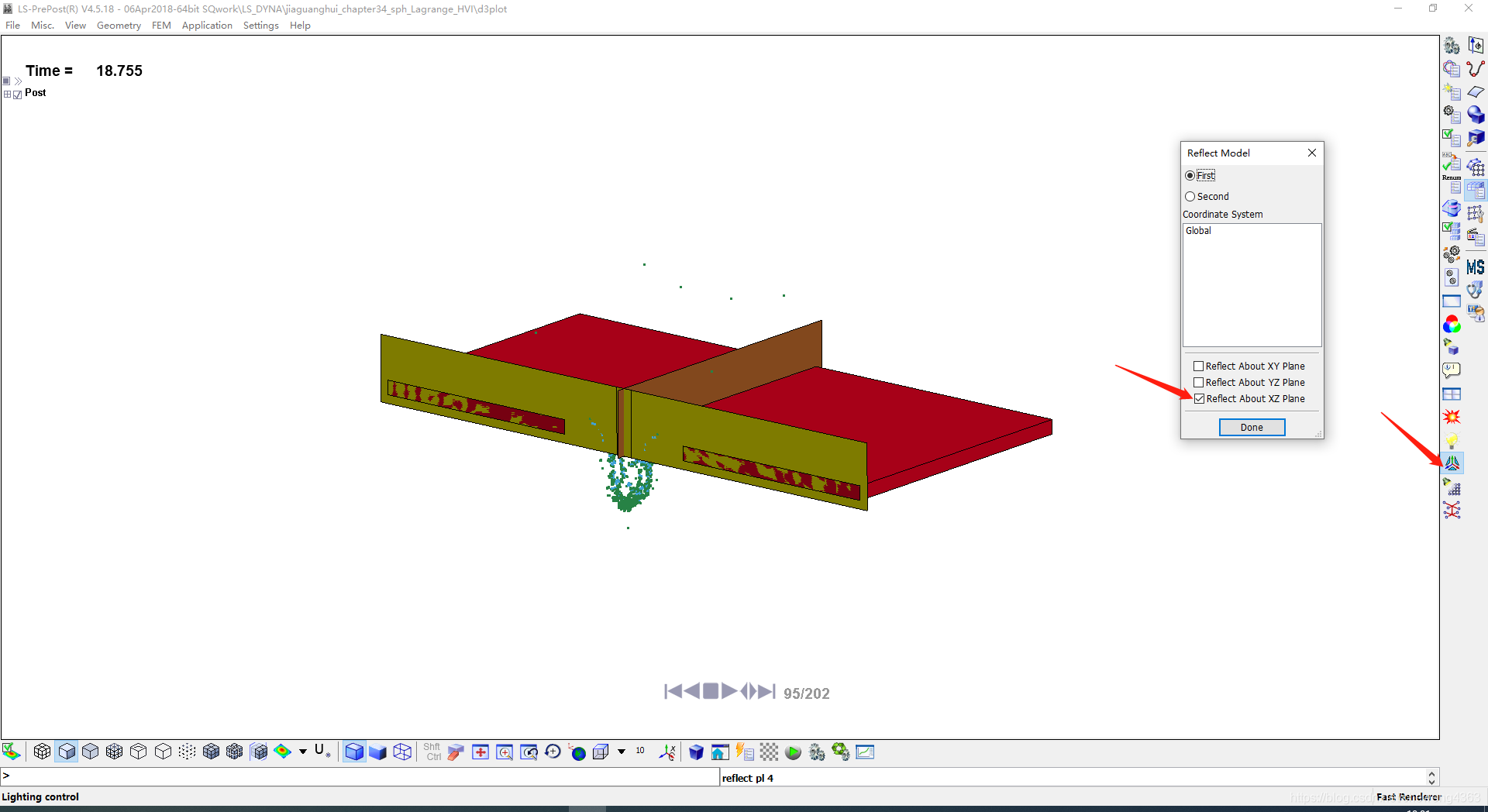

读取d3plot文件,因为只画了四分之一的模型,要选择查看镜像模型

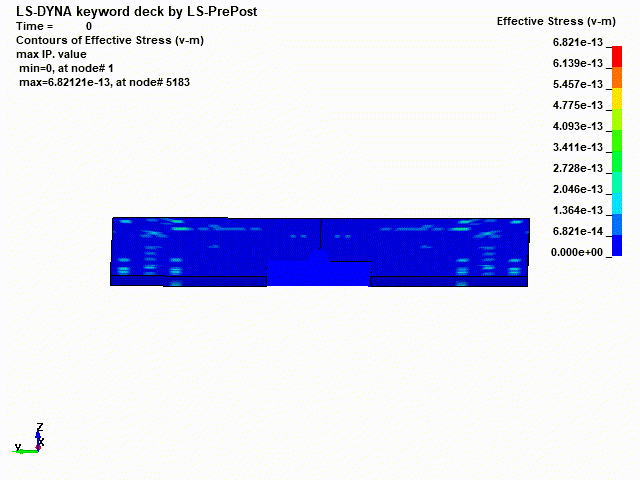

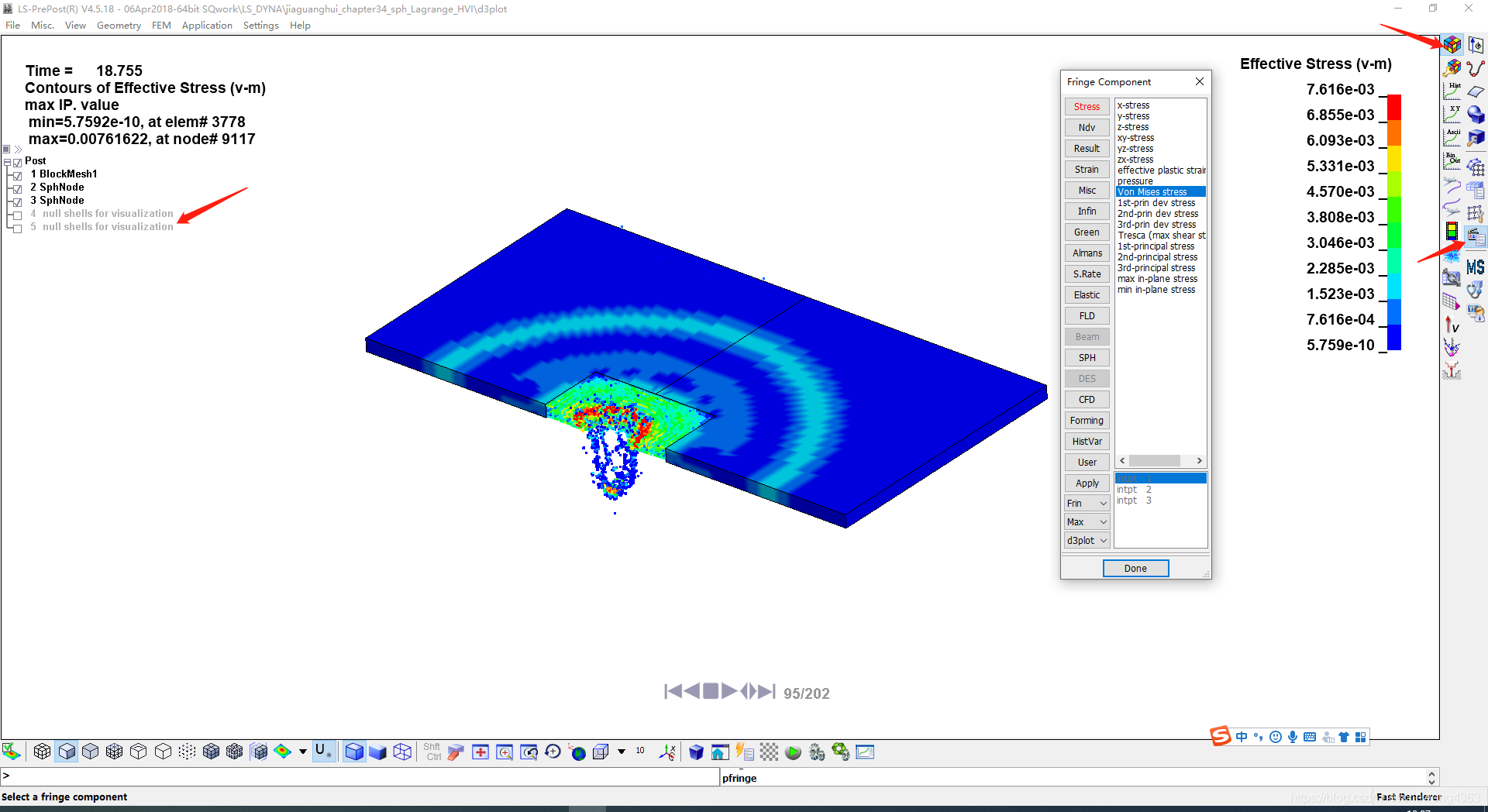

树图下关闭对称面,影响查看效果。可以选择查看应力云图。
