Whipple防护结构的建模与仿真技术

---

参考贾光辉老师《航天器结构超高速碰撞数值仿真》
问题描述：直径为0.6cm的铝球弹丸以7km/s的速度正撞击双层板防护结构（缓冲屏厚为0.1cm，仓壁厚0.3cm），用Ls-dyna的重启动法分析弹丸对该双层板结构所造成的损伤。

---

一、弹丸撞击防护屏仿真

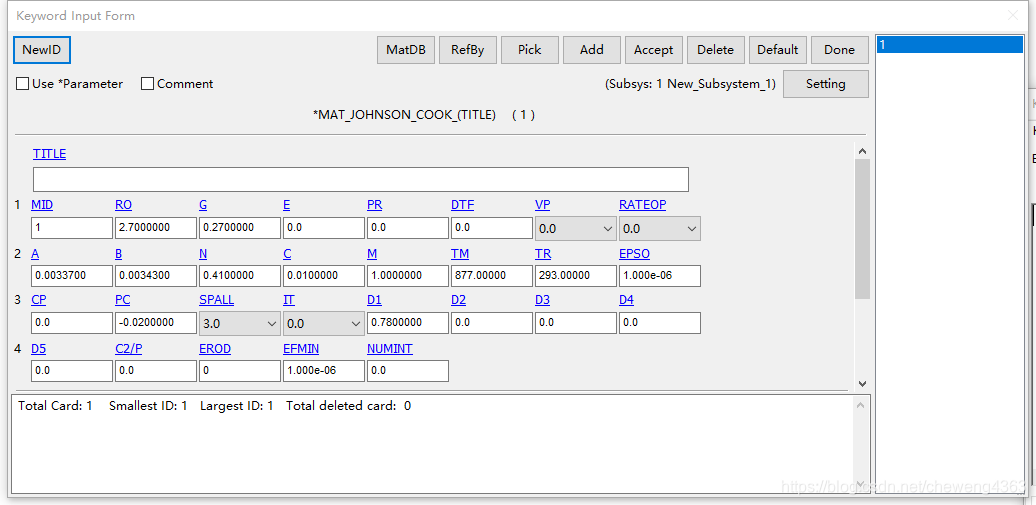

1. 定义材料参数

弹丸和靶板材料相同，其中G剪切模量，铝应该是0.27，原书中是0.7。

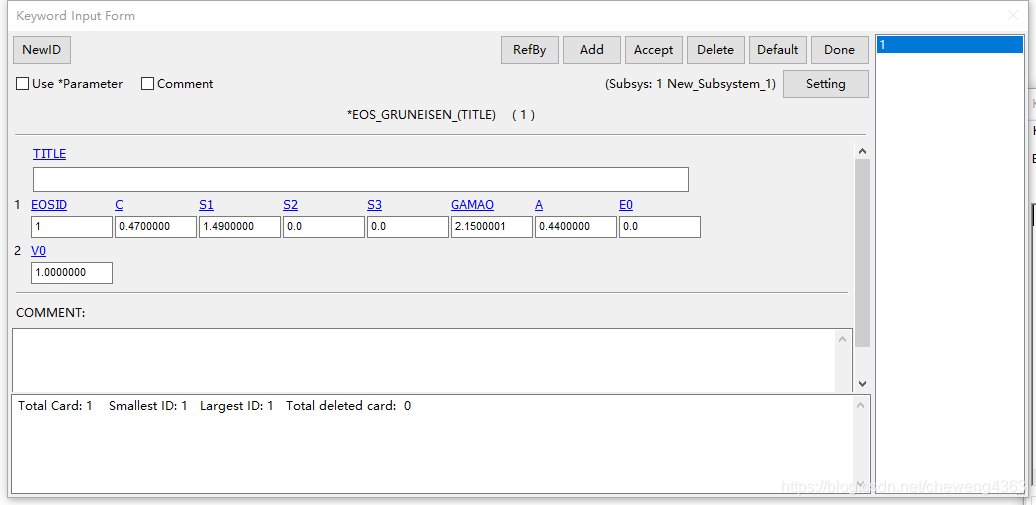

状态方程参数

2.定义单元算法

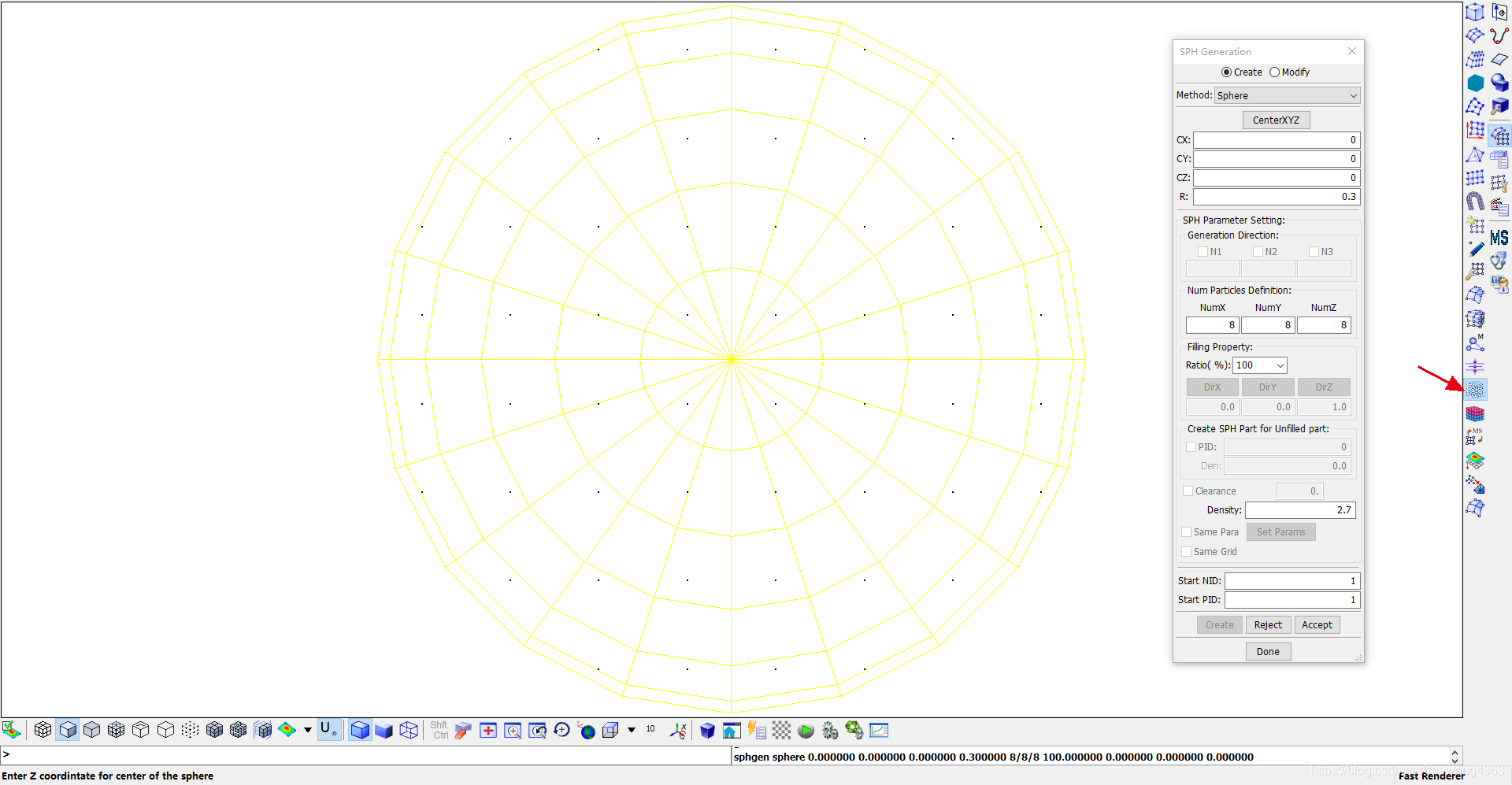

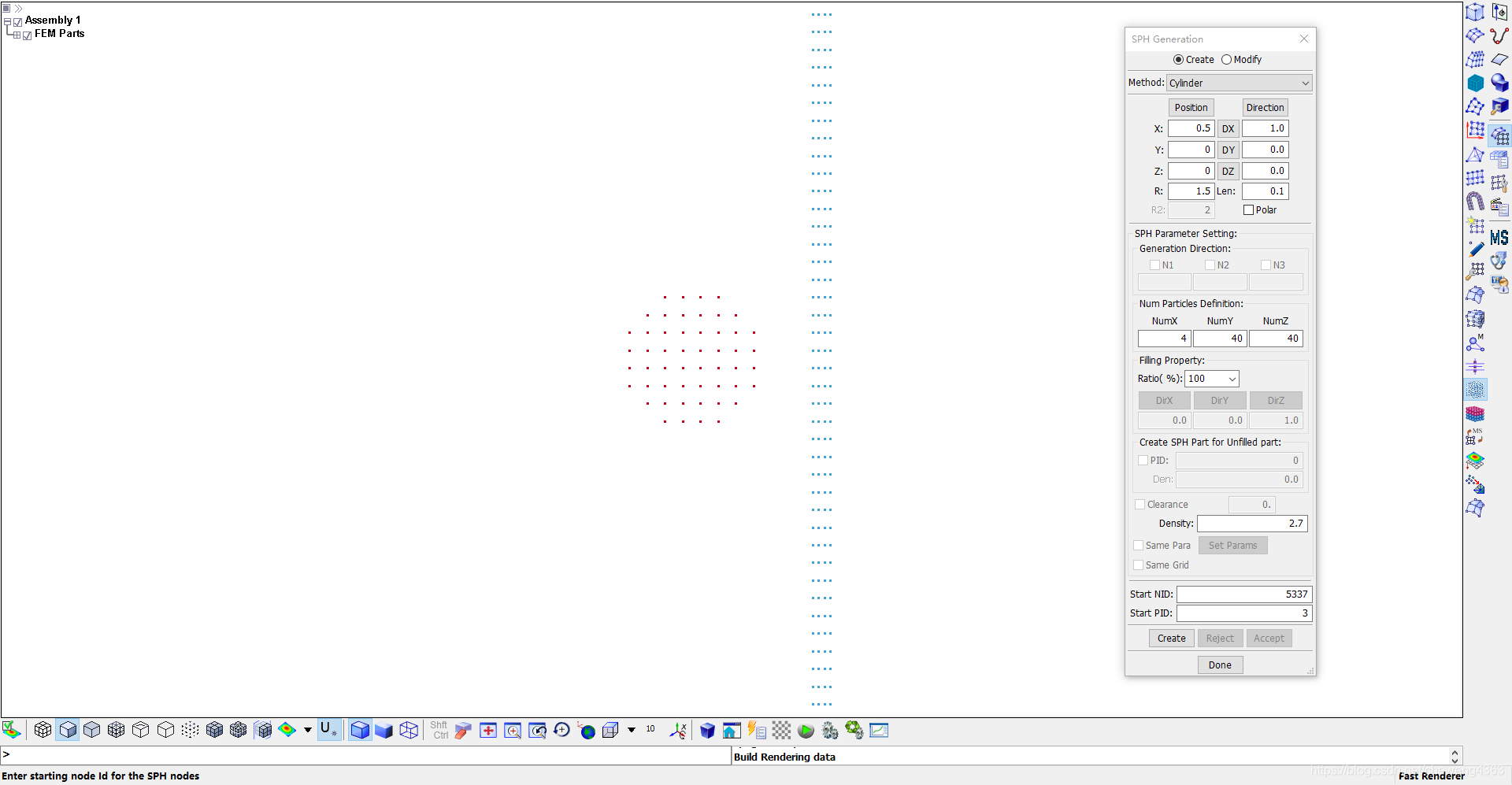

3.建立弹丸和缓冲板仿真模型

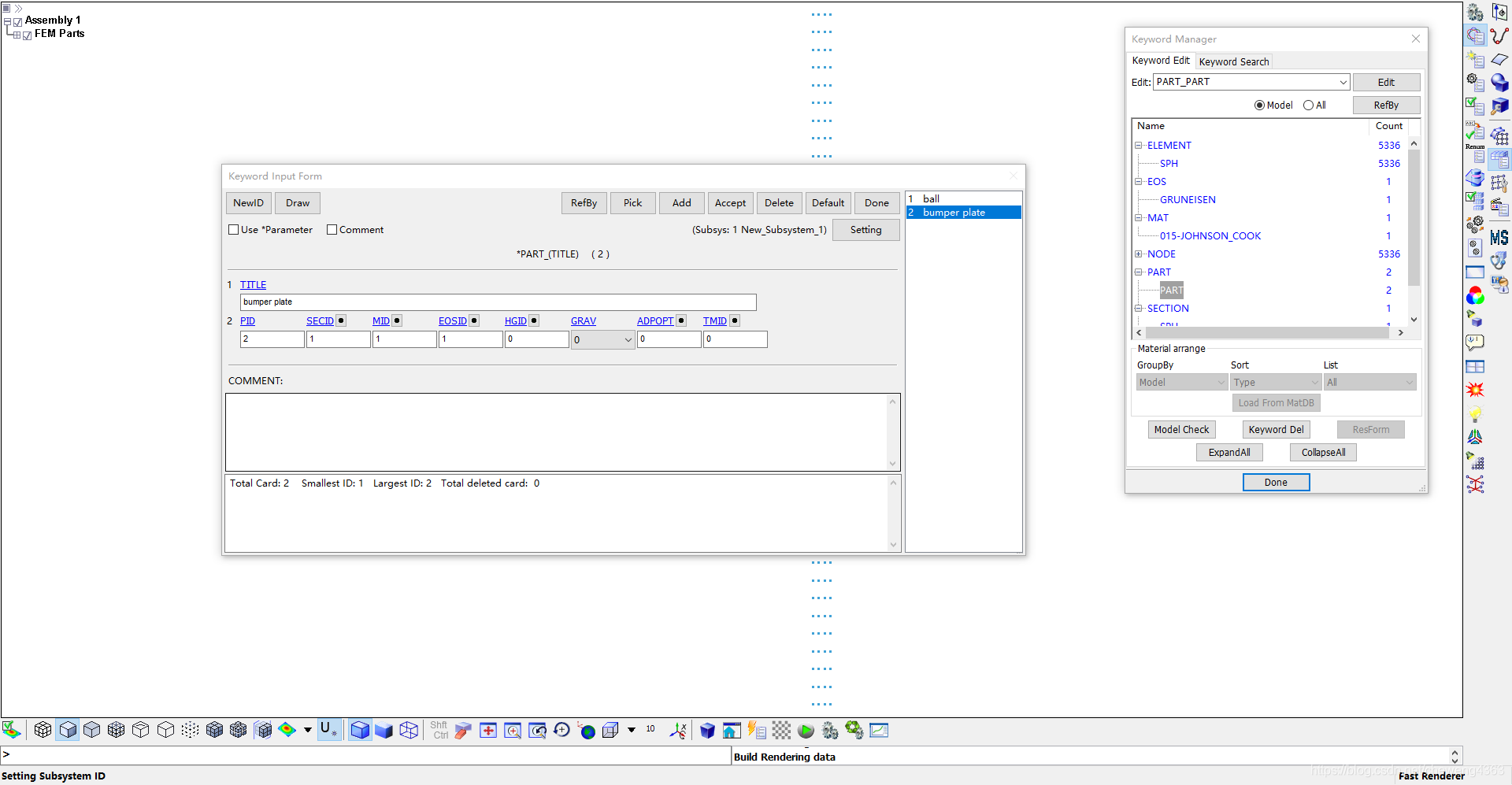

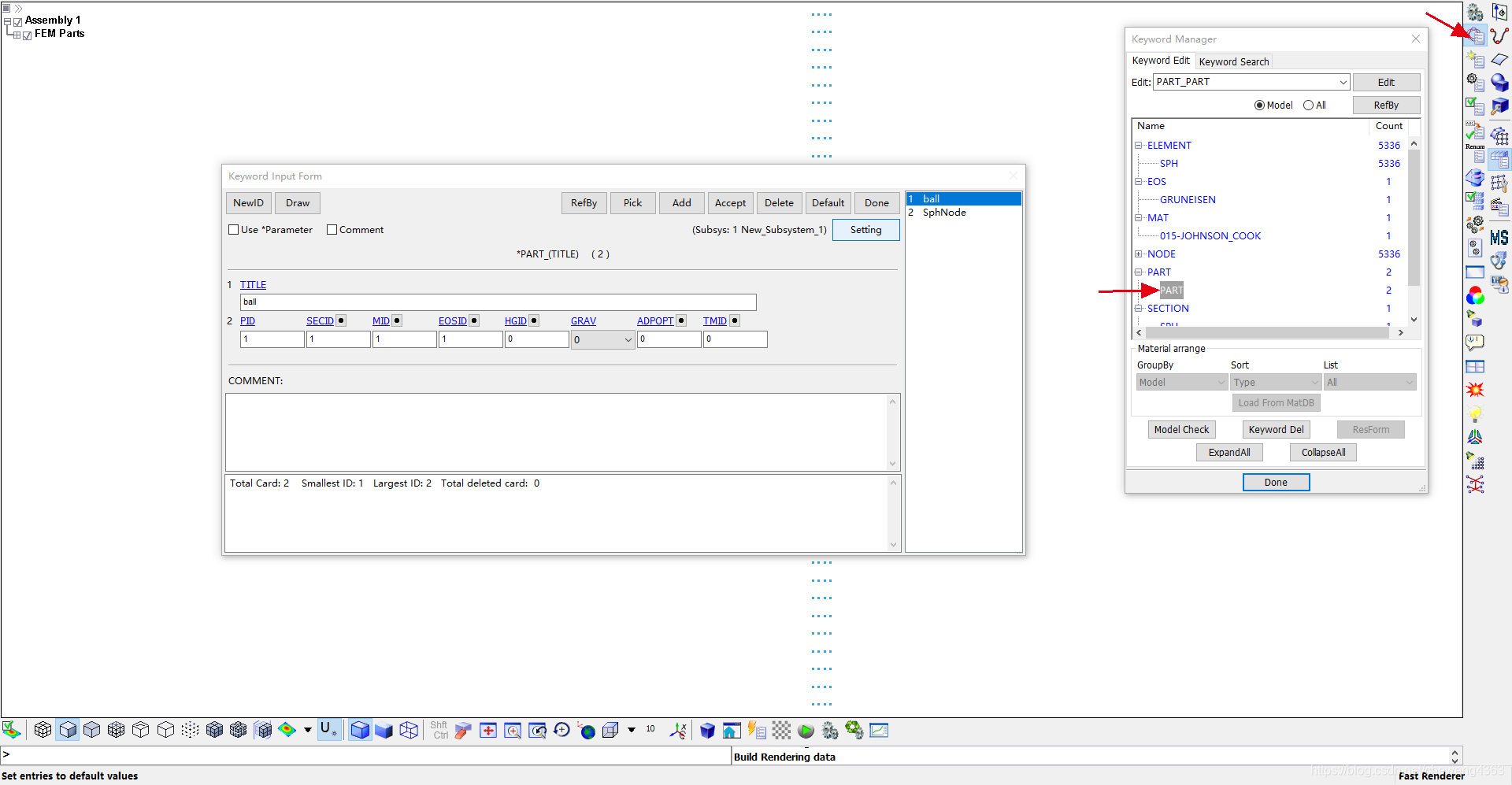

4. 有限元模型与材料参数、单元算法的链接

5.定义初始条件

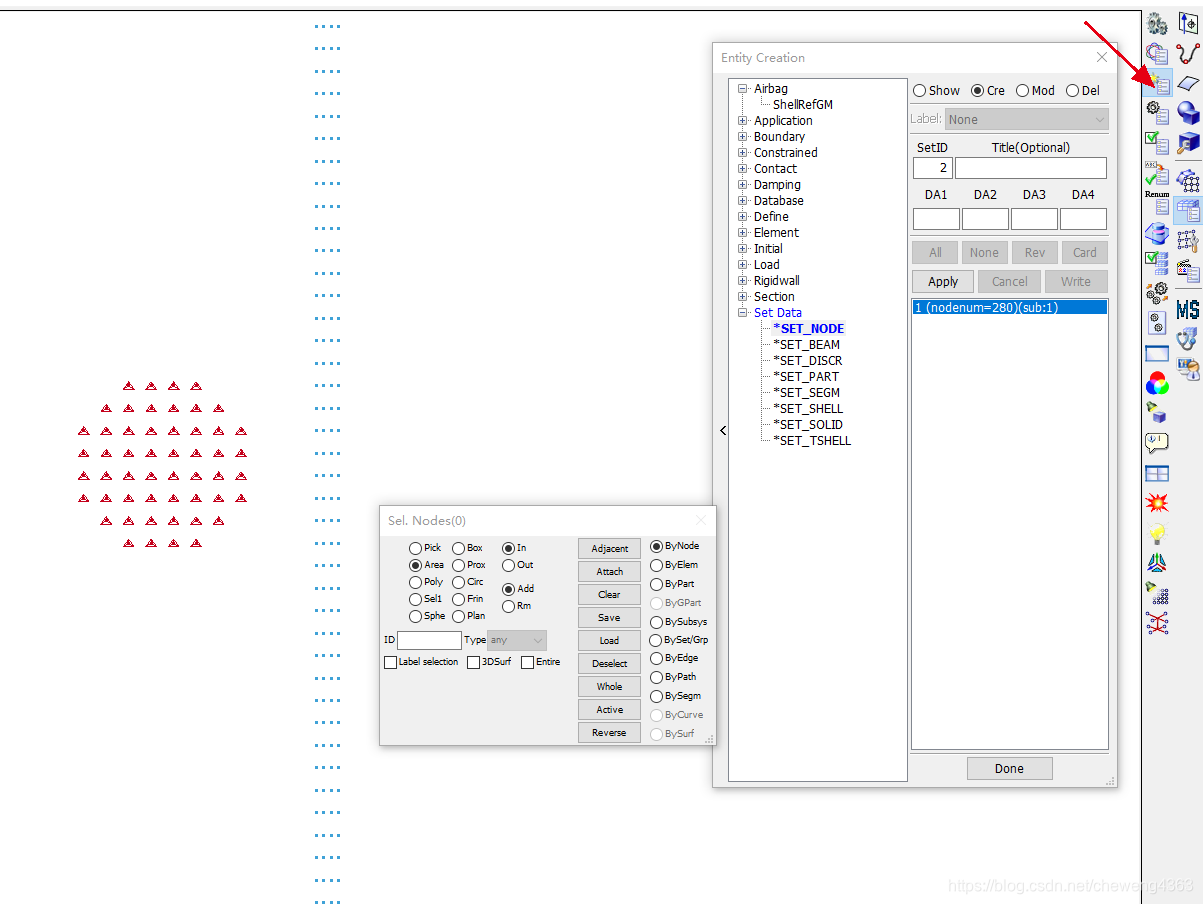

创建弹丸节点集

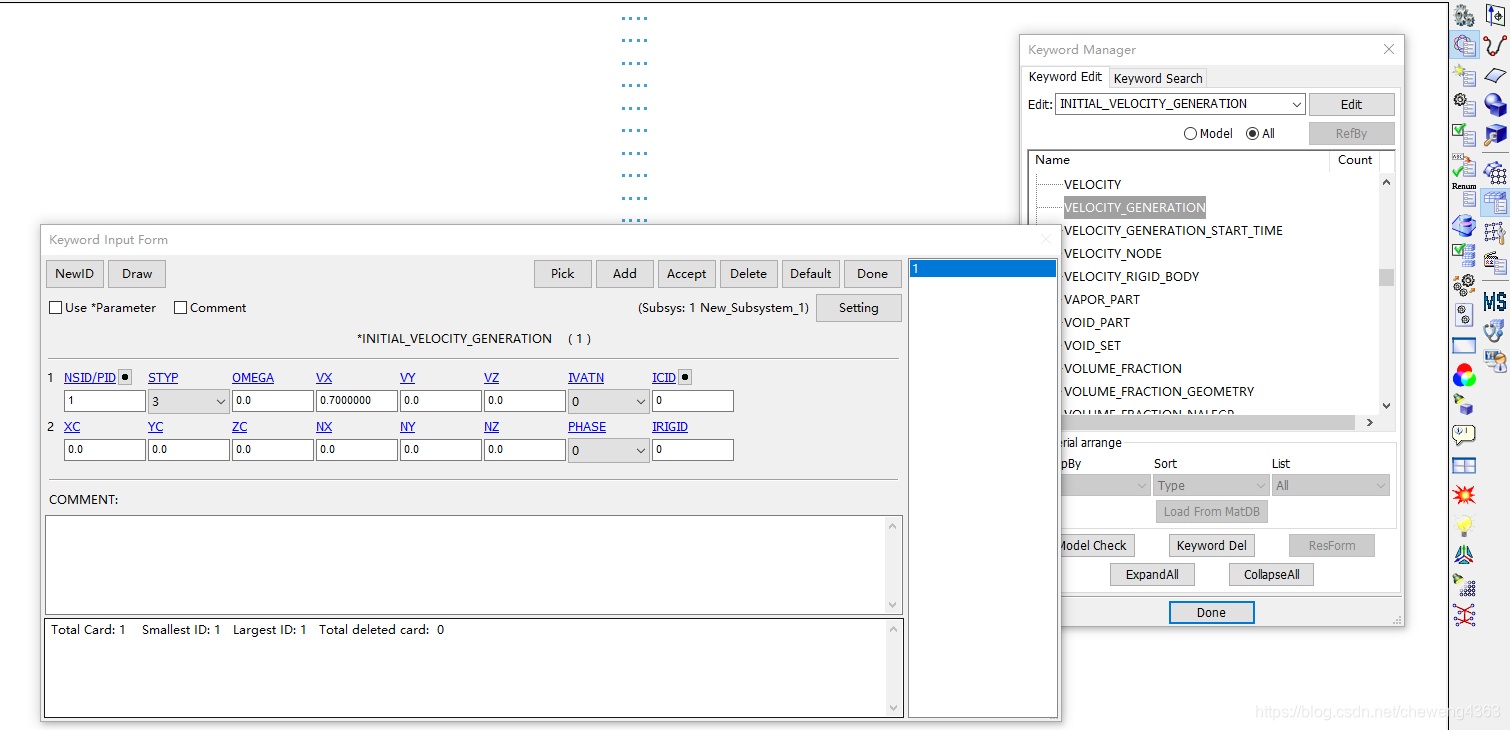

赋予节点集初始速度

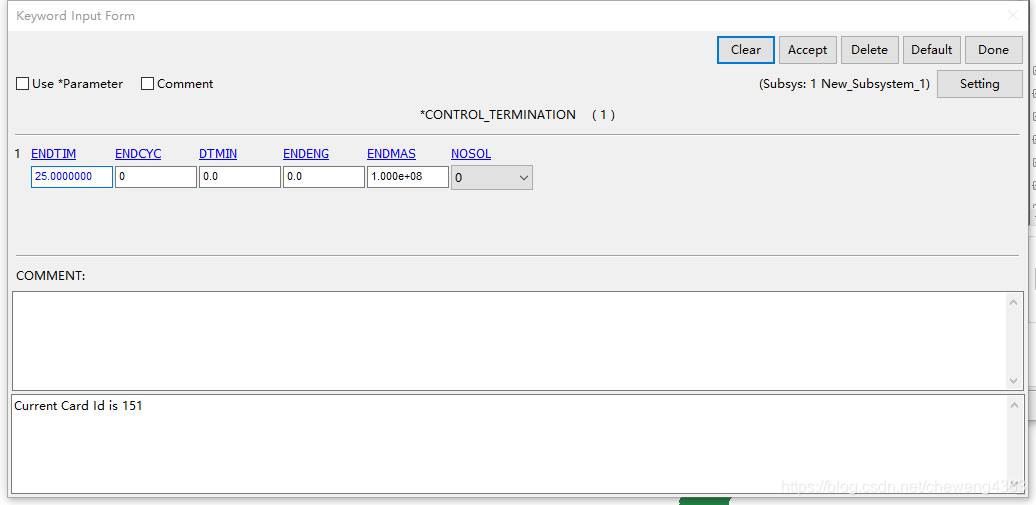

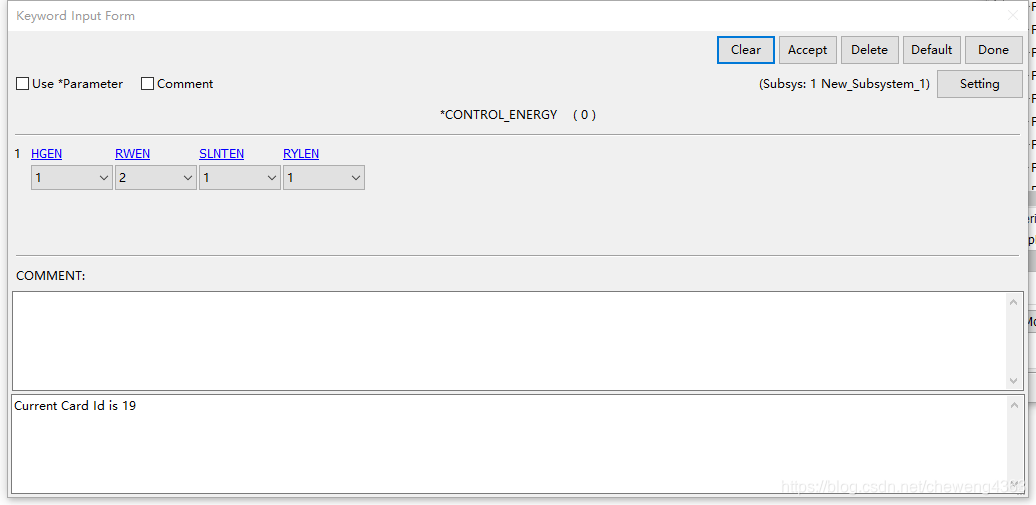

6.定义控制参数

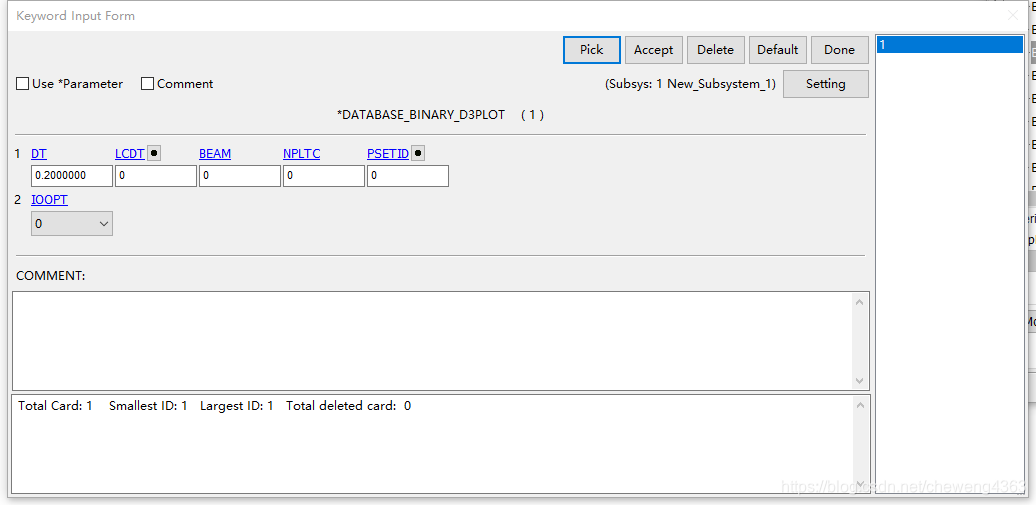

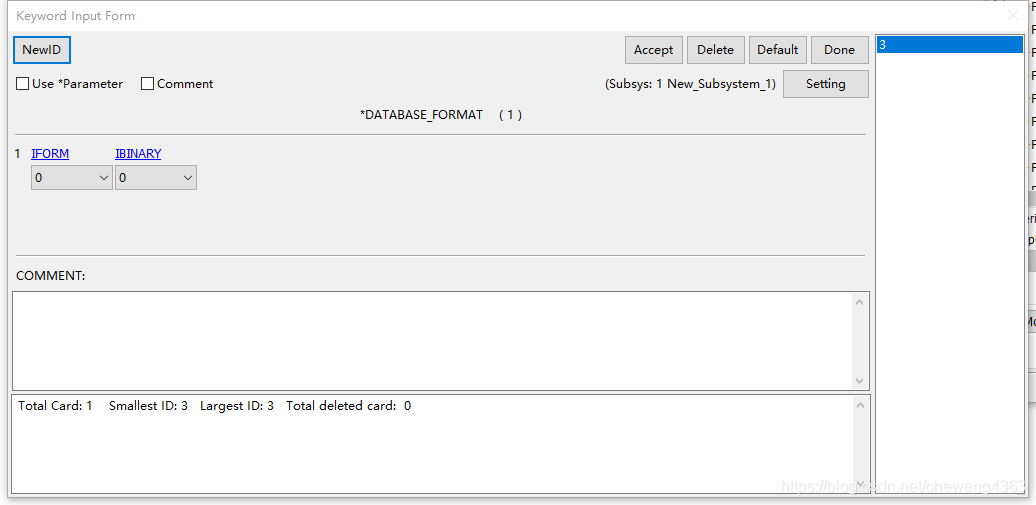

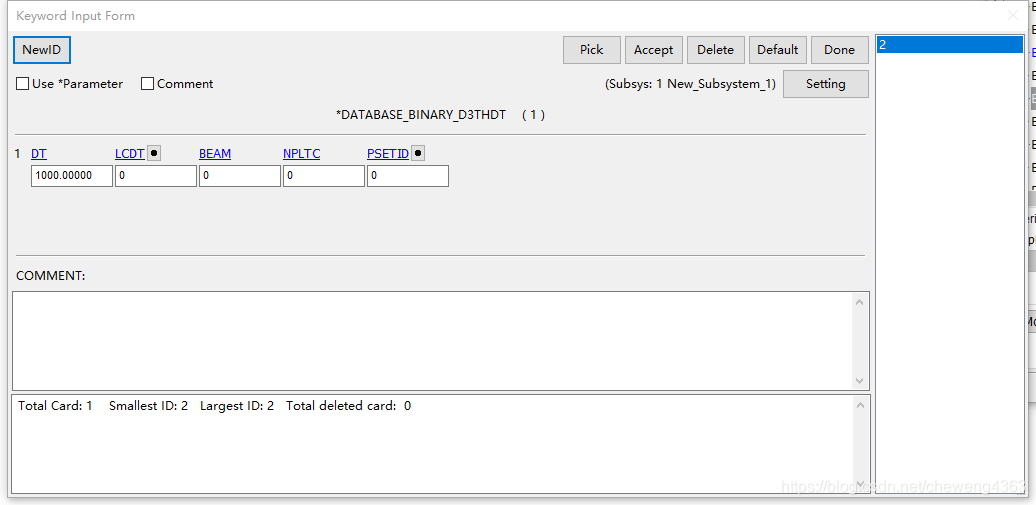

7.定义二进制结果文件的输出

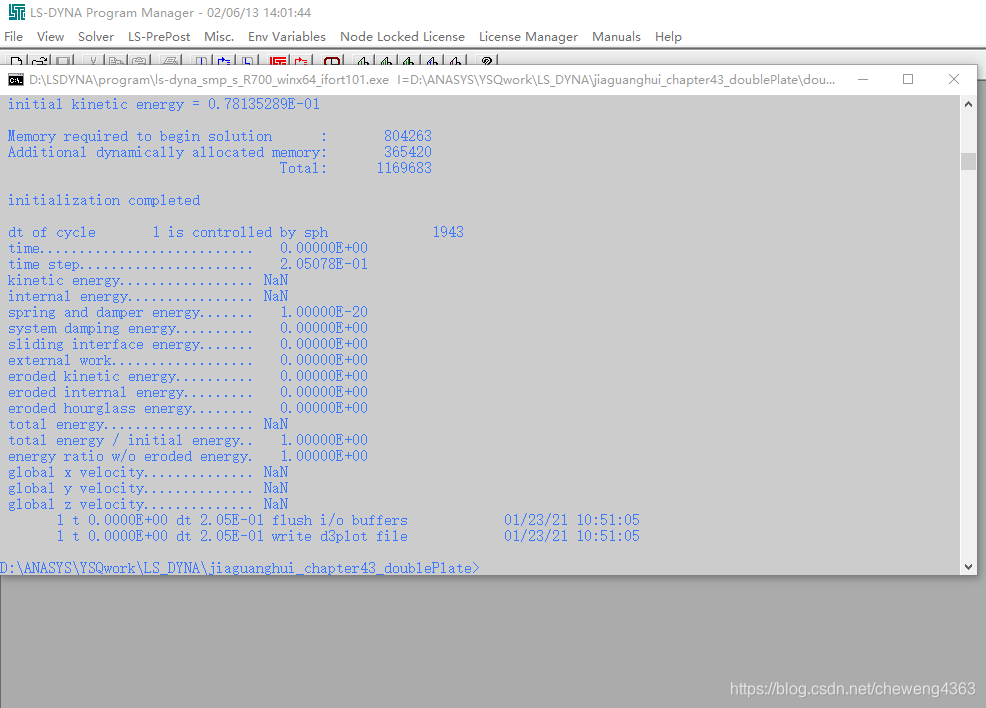

9.保存k文件并求解

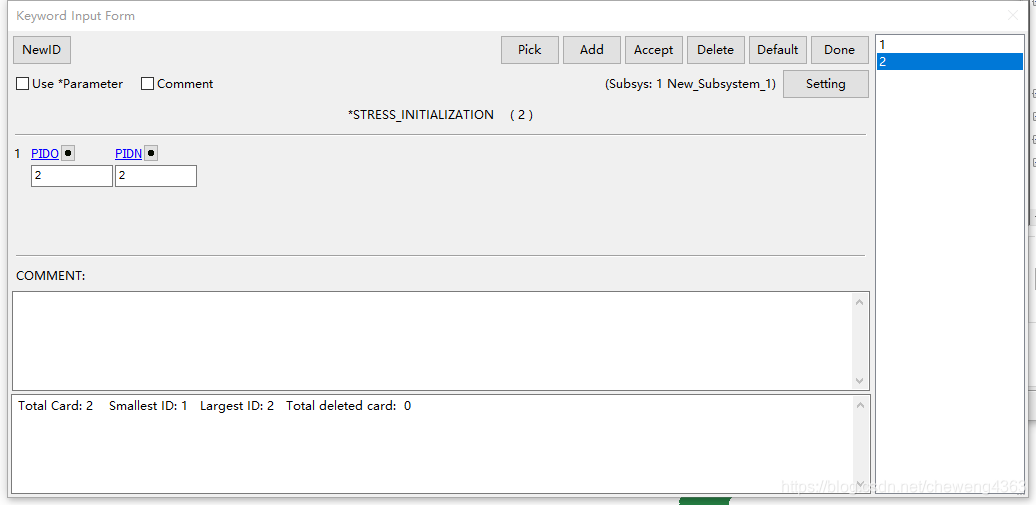

二、增加后墙模型的重启动分析

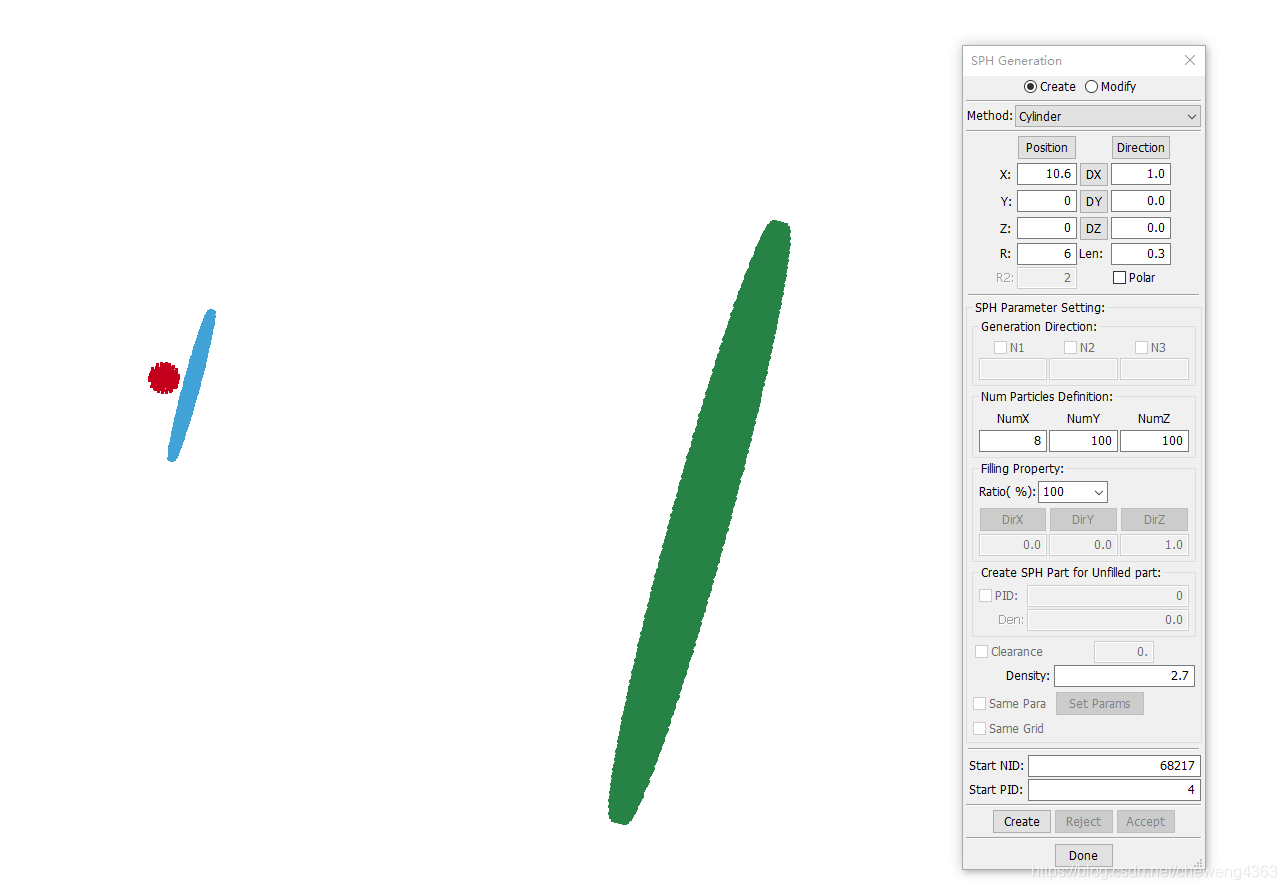

创建后半模型

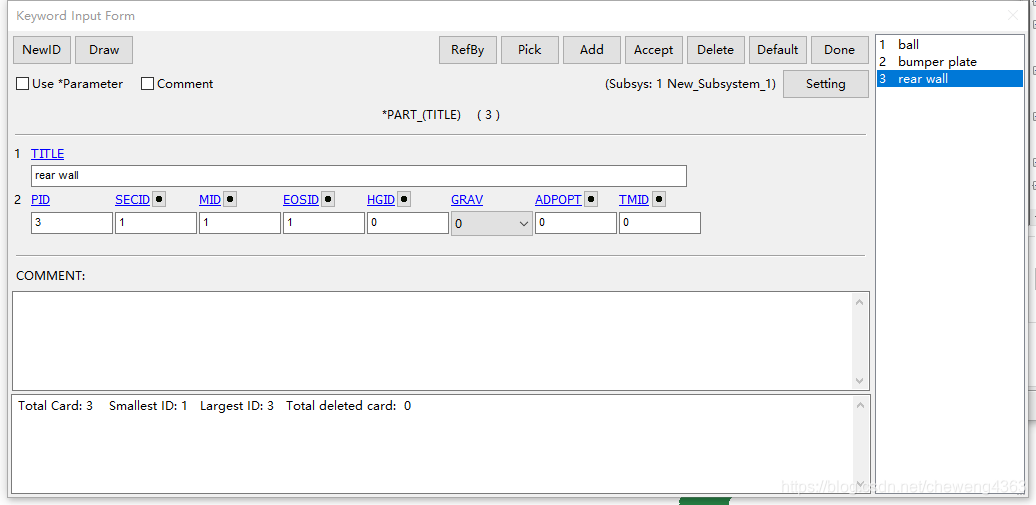

后板和弹丸有相同的材料模型和单元算法

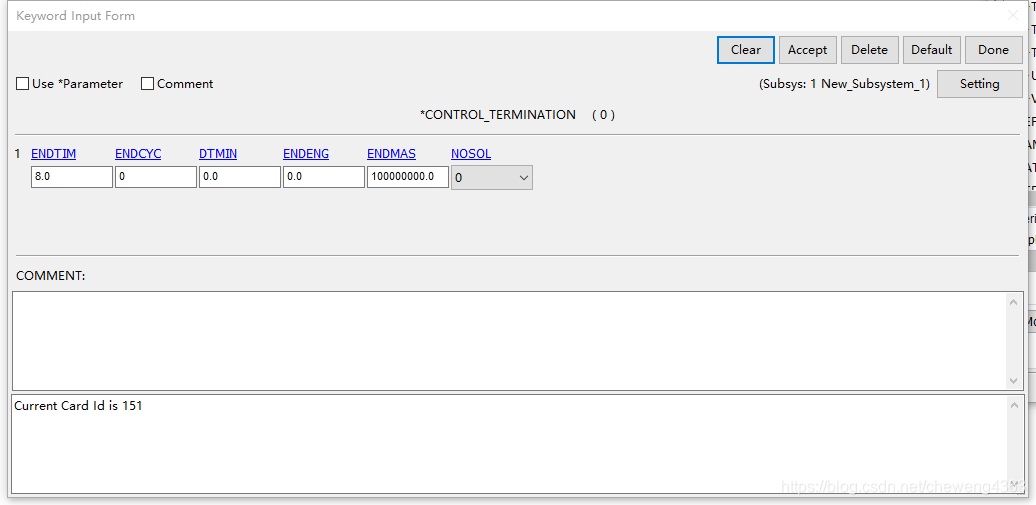

延长计算时间

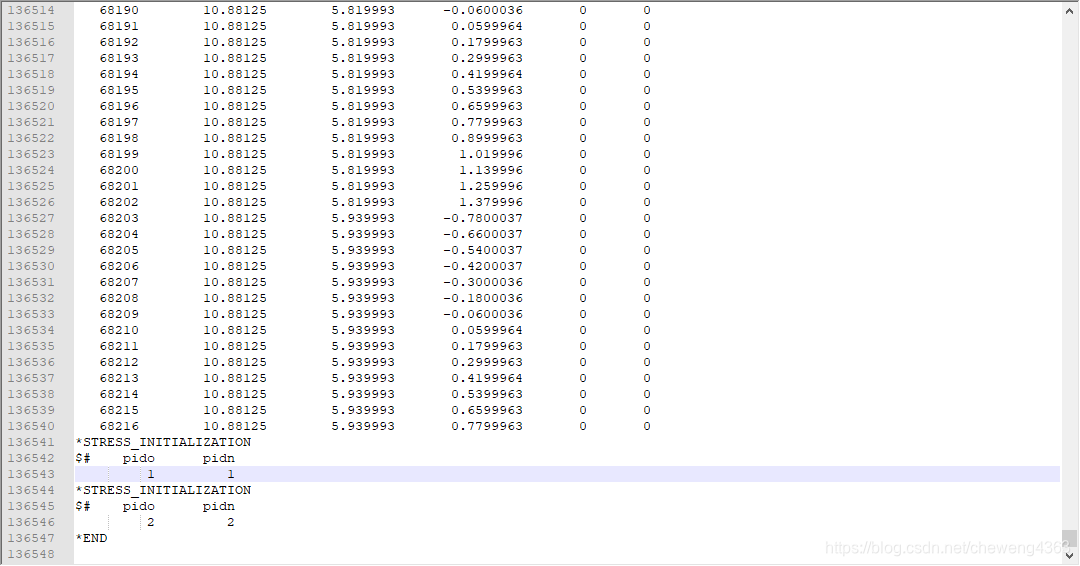

文本编辑器打开k文件，可看到后面加了这样两句
