CFD后处理出图软件Tecplot的操作技巧（未完待续）

1、实现Tecplot脚本的循环

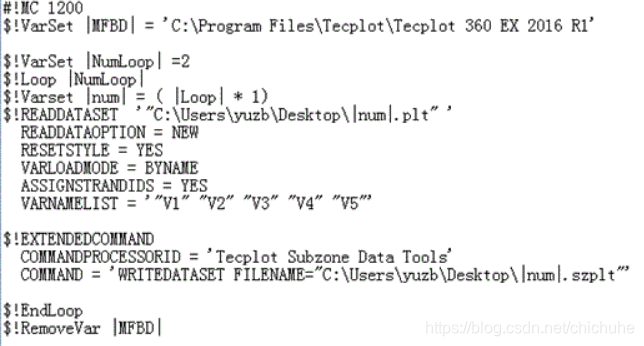

处理非定常流场文件时需要对大量数据快速处理，可以首先录制一段宏，然后对宏进行修改，在宏中加入循环结构，实现Tecplot的批处理功能。方法为：

在第三行后面插入：

$!Varset |NumLoop|=100
$!Loop |NumLoop|
$!Varset |num|=(|Loop|*5+2）

其中100为循环次数，5为每次循环叠加的值。Loop从1开始，则num初始值为5+2。然后用|num|替换宏文本中的文件编号。
在倒数第二行插入：

 $!EndLoop

  修改语句：将读取的dat或者plt数据和写出的.szplt或者图片用循环标号|num|来表示。

$!READDATASET '"C:\Users\yuzb\Desktop\|num|.plt" '
COMMAND = 'WRITEDATASET FILENAME="C:\Users\yuzb\Desktop\|num|.szplt"'

2、在Windows的cmd窗口中运行Tecplot脚本

如果有一个tecplot的宏文件*.mcr，想要在Windows的cmd窗口中运行，可以通过以下命令实现：

tecplot -b -p <macroname>.mcr

其中：

-b 代表的批处理模式，加上此选项后不会启动tecplot的GUI

-p 告诉tecplot后面跟的是一个宏文件

<macroname>是宏文件的名称

3、实现用Python来控制Tecplot出图：pyTecplot技巧

Tecplot 在2017版本之后新加入了pyTecplot，实现了用Python来调用Tecplot对数据进行后处理。命令： Probe，Extract，New Zone…可以直接进行数据的无缝处理。pyTecplot中命令比较多，Tecplot自带的帮助文档介绍的并不是十分详细，好在Tecplot带有pyTecplot Record的功能，当想要实现Tecplot的某个功能，又不知道具体的语法时，可以录一下命令，然后在录下的代码文件中找到关键的命令。

3.1 从一个数据文件中导出一条直线的数据（Extract Line)

def extractLine(dataFile,line,var,npoints=1000):
    #(0.0903208547222148772,-0.0963074008342203053)
    #(0.0944370036970224452,-0.0941996902371899231)
    dataset = tp.data.load_tecplot(dataFile)
    plot = tp.active_frame().plot()

    point1 =line[0]
    point2 =line[1]

    xstart=point1[0]
    ystart=point1[1]
    zstart=point1[2]

    xend=point2[0]
    yend=point2[1]
    zend=point2[2]
    tp.macro.execute_extended_command(command_processor_id='Extract Precise Line',
    command='XSTART = {xstart} YSTART = {ystart} ZSTART = {zstart} XEND = {xend} YEND = {yend} ZEND = {zend} NUMPTS = {npoints} EXTRACTTHROUGHVOLUME = F EXTRACTTOFILE = F '
    .format(xstart=xstart,ystart=ystart,zstart=zstart,xend=xend,yend=yend,zend=zend,npoints=npoints))

3.2 插值获得任意点的数据（Probe）

def probeData(dataFile,position,var):
    dataset = tp.data.load_tecplot(dataFile)
    plot = tp.active_frame().plot()

    res=[]
    # Set axes of plot (X,Y,Z) to variables (x,y,z) in dataset
    if(len(position[0])==2):
        plot.axes.x_axis.variable = dataset.variable('x')
        plot.axes.y_axis.variable = dataset.variable('y')
        for point in position:
            result = tp.data.query.probe_at_position(point[0],point[1])
            # probe near the center of the data in (x,y)
            res.append(result.data[dataset.variable(var).index])
    else:
        plot.axes.x_axis.variable = dataset.variable('x')
        plot.axes.y_axis.variable = dataset.variable('y')
        plot.axes.z_axis.variable = dataset.variable('z')

        for point in position:
            result = tp.data.query.probe_at_position(point[0],point[1],point[3])
            res.append(result.data[dataset.variable(var).index])

    return res

3.3 导出平面与其他面相交的交线（Slice）

# source需改为SurfaceZones， 否则导出的不是平面与曲面的交线，而是一个面的数据
tp.active_frame().plot().slice(0).slice_source=SliceSource.SurfaceZones
tp.active_frame().plot().slice(0).orientation=SliceSurface.ZPlanes
tp.active_frame().plot().slice(0).origin=(tp.active_frame().plot().slice(0).origin[0],tp.active_frame().plot().slice(0).origin[1],0.005)

tp.macro.execute_command('''$!ExtractSlices Group = 1 ExtractMode = SingleZone''')

该功能在需要获得型面压力分布的数据时十分有用。

关于Licence的问题（正版使用者忽略）
使用pyTecplot过程中遇到了一个非常令人头疼的问题，Licence的过期问题。使用SolideSQUAD破解版，发现Tecplot的GUI还能正常使用时，pyTecplot的使用却出现了过期的问题，似乎是系统时间超过了2018年之后就会出现。天真地尝试将系统时间往前调，却完全不好使(应该是Tecplot会根据文件的创建时间来判断系统时间是否被调整过）。
暂时的解决方案是使用VMware虚拟出一台Linux系统，改变Linux系统的系统时间，在虚拟机中安装使用pyTecplot，通过改变文件的元数据来修改时间应该也是可行的。



3、Tecplot公式编辑

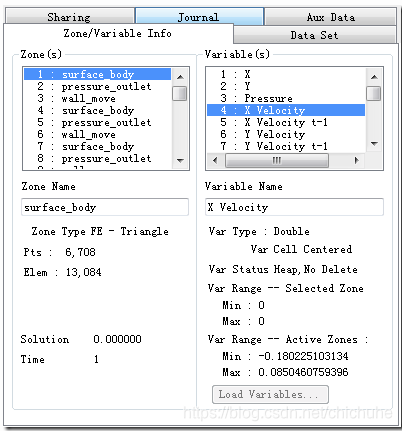

在菜单栏Data->Data Set Info中查看原始数据名称。

在本例中，想求总速度，可是只有三个分量u，v和w。其各自对应的变量标号为V7，V8，V9。

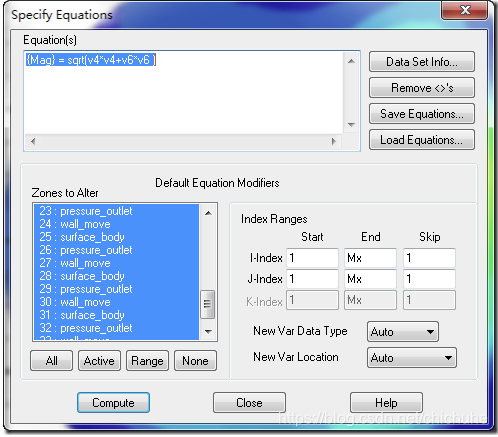

在菜单栏中打开：Data->Alter->Specify Equations

在Equations里输入：

V14=SQRT(V7V7+V8V8+V9V9)*

这里解释下为什么这样输入，在Data Set Information里的Variables里，我读入的数据中有13个变量，看前面标的序号，V14就是自己要生成的第14个变量，SQRT()是求平方根，V7，V8，V9分别代表速度u，v，w，这样这个方程求出的就是总速度了。
如果不用前面标的变量名，也可以用自己定义的名称，但是注意，自己定义的名称一定要带上大括号。例如，下面的方程也是一样的：

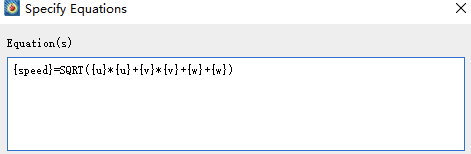

{speed}=SQRT({u}{u}+{v}{v}+{w}{w})*

当然你也可以混合用：

V14=SQRT({u}{u}+{v}{v}+{w}{w})*

也是正确的，另外说明一点，这里对大小写不敏感。在点击compute按钮之前还需要选择zone，通常选择所有的zone，通过点击All按钮，选择所有zones。点击compute完成方程定义，之后即可使用所定义的变量了。

在Tecplot的帮助中，对这一部分讲解的很仔细，除了定义了一些基本的运算外，还支持微分，如一阶微分：ddx，ddy，ddz，dda，ddr，二阶微分：d2dx2，d2dy2，d2dz2，d2da2，d2dr2x，混合二阶：d2dxy，d2dxz，d2dyz，d2dar。

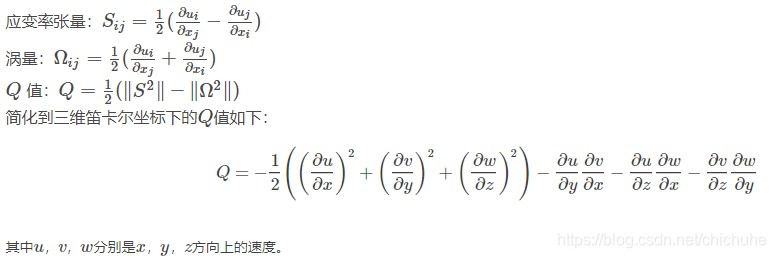

复杂公式编辑的例子：

将tecplot公式实现代码如下：

{Q}=-1/2*((ddx({u}))**2+(ddy({v}))**2+(ddz({w}))**2)-ddy({u})*ddx({v})-ddz({u})*ddx({w})-ddz({v})*ddy({w})

 运算符主要包括“+”、“-”、“*”、“/”、“**”，分别表示加、减、乘、除、乘方，优先级顺序为：乘方、乘除、加减。
常用的内置函数 ：

（1）SIN——正弦函数，输入为弧度
（2）COS—余弦函数，输入为弧度
（3）TAN —正切函数，输入为弧度
（4）ASIN —反正弦，输出为弧度
（5）ACOS —反余弦，输出为弧度
（6)ATAN —反正切，输出为弧度
（7）ATAN2(A,B) —对A/B的结果取反正切，输出为弧度
（8）ABS—绝对值
（9）SQRT —求平方根
（10）LOG, ALOG —自然对数，底数为e
（11）LOG10, ALOG10 —数学对数，底数为10
（12）EXP —求幂，以e为底数
（13）MIN(A,B)—求A与B的最小值
（14）MAX(A,B) —求A与B的最大值
（15）SIGN —判断正负，若为正数，返回+1，否则返回-1
（16）ROUND —圆整，结果为最贴近该数的整数
（17）TRUNC —截断

4、Tecplot图片不需要Export直接粘贴到Word中

edit—>copy to plot to clipboard

然后选bmp，all frame(全部frame,也可以只选当前frame)，use width of image on screen(如果想更清楚，选enter width，写个大数字如2000)，antialiasing=3 (这个是图片的效果处理,挺有用的)

然后ok, 去Word页面，ctrl-V，tecplot图片就贴到word里了。

5、Tecplot如何通过修改lay文件实现对类似的算例出图

对算例1文件做好了图并保存了1.lay文件，复制一个1.lay文件重命名为2.lay并用文本编辑器打开，发现里面的头几行是这个lay所引用的文件名称，把这个文件自己修改成另外的数据文件如2.dat，保存退出再用tecplot打开，这样算例2的lay就做好了。

注意：新老数据文件要有完全一样的格式,即,变量个数和变量名称 (网格数目可以不一样), 否则tecplot可能会提示错误或者漏掉变量。

6、Tecplot转义字符

粗体       <b>...</b>
斜体       <i>...</i>
下标       <sub>...</sub>
上标       <sup>...</sup>
希腊字母   <greek>...</greek>
数学符号   <math>...</math>
特殊符号   <userdef>...</userdef>

7、Tecplot非结构网格数据格式

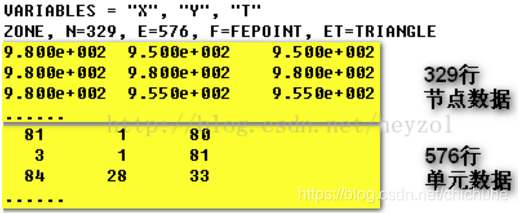

1、顶点存储数据格式-Nodal

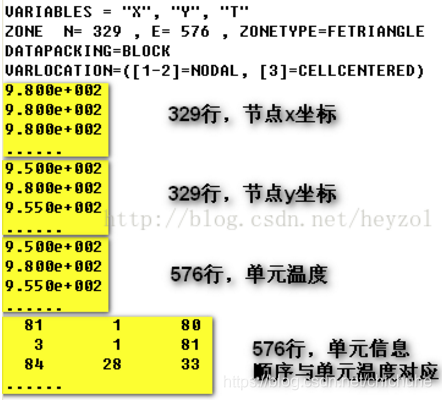

2、单元存储数据格式-CellCentered
