如何将Fluent计算得到的瞬态数据导入CFD-POST中后处理

简介

在workbench中可以通过拖拽“流体流动”模块完成从几何建模到网格划分再到Fluent求解和CFD-POST后处理的全流程

但是，对于新版本的Workbench（如2021版本），CFD-POST后处理软件只能接收到Fluent瞬态计算中最后一个时间步的数据，而无法加载其他中间时间步，导致无法分析流场随时间的变化过程，无法绘制动画。

因此，这篇文章将讲解如何设置Fluent和CFD-POST，将所有时间步的计算结果可视化

Part1: Fluent 设置

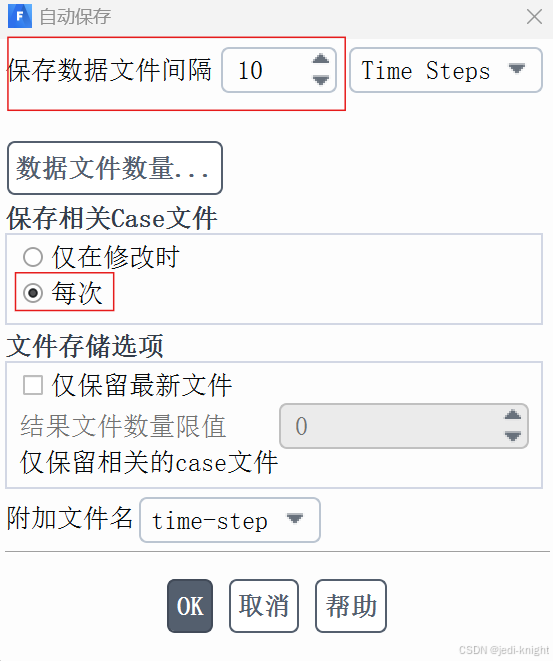

需要在Fluent中打开“计算设置/自动保存”页面。设置保存数据文件间隔（不建议取默认的1，因为若取1，每个时间步都会保存一下，显著降低运行速度）；设置保存相关Case文件为“每次”；在“数据文件数量”按钮下，可以选择输出哪些物理量

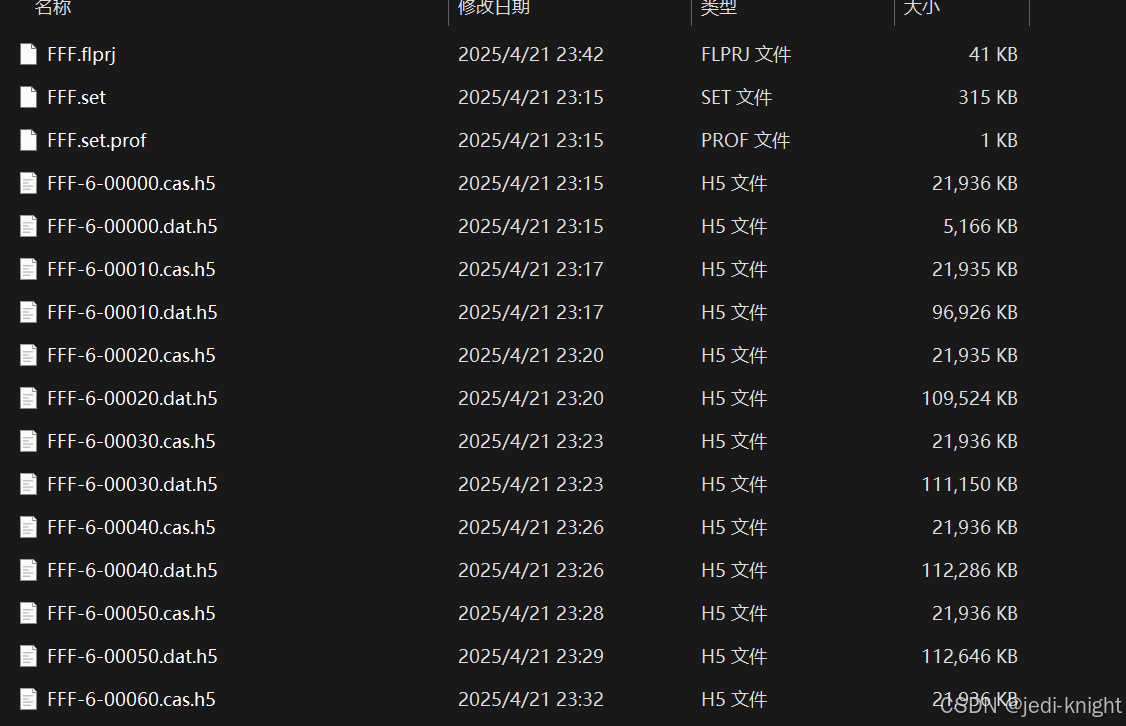

设置完成后，按照流程正常求解。我们可以打开项目目录查看Fluent计算过程中输出了哪些文件。以笔者的项目为例，跟目录的路径为D:\home\program\20250421Demo\project_files\dp0\FFF\Fluent

图中，FFF.flprj是Fluent项目总文件；FFF-6-00000.dat.h5是所保存时间步的计算结果数据，这个文件通常比较大；FFF-6-00000.cas.h5是数据文件对应的有关配置文件

Part2: CFD-POST设置

打开CFD-POST（也就是Workbench中的“结果”），可以看见它自动导入了Fluent计算结果的最后一个时间步，形成了一个名为FFF的Case，但是没有导入其他时间步

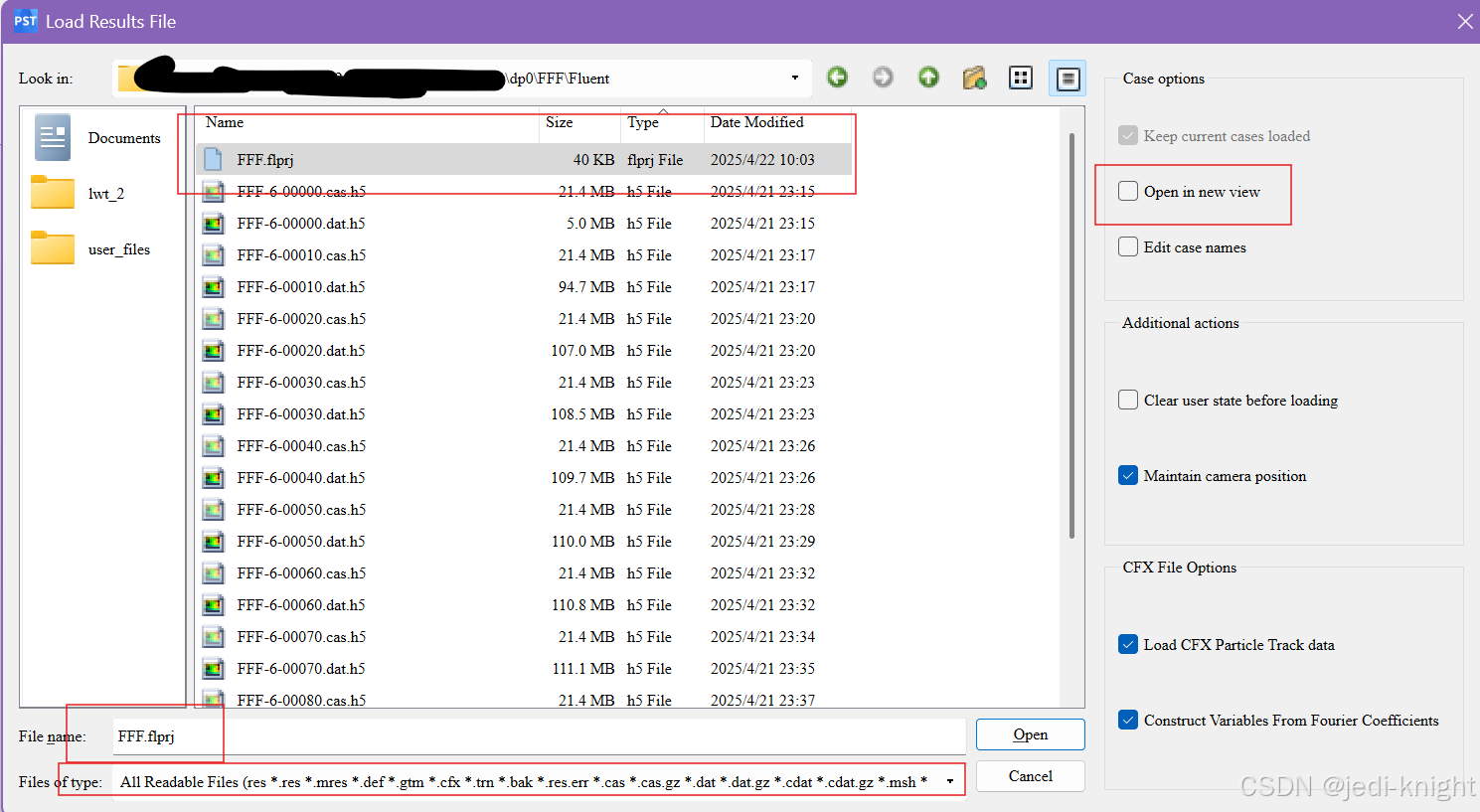

第一步：点击File/Load Results, 选中FFF.flprj，如图完成设置，点击Open即可

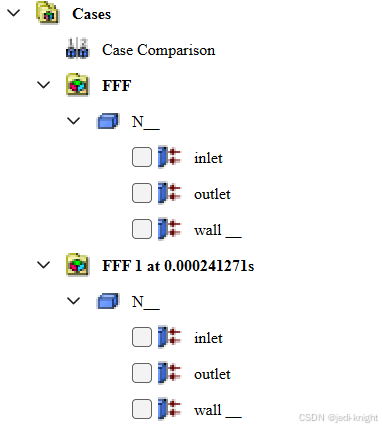

导入之后，左侧栏会出现两个Case，第一个名称为FFF，默认只有最后一个时间步，第二个名称为FFF 1 at 0.000241271s，具有所有时间步。

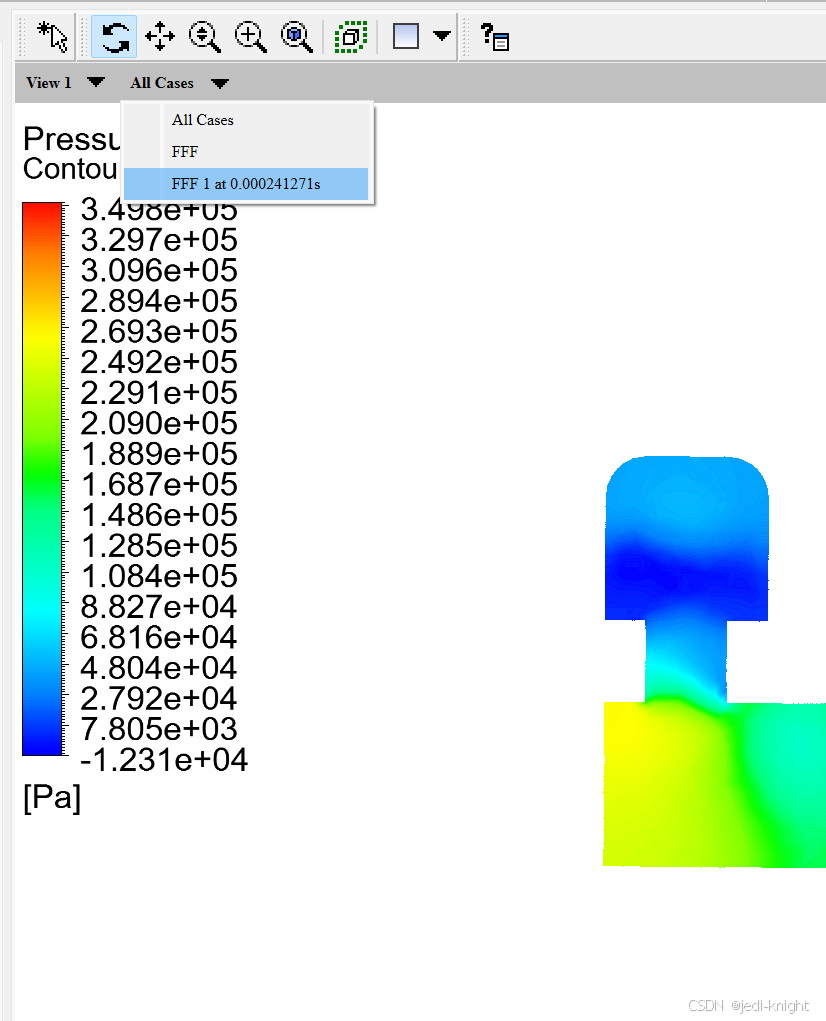

第二步：在右侧可视化窗口中选中第二个Case:FFF 1 at 0.000241271s

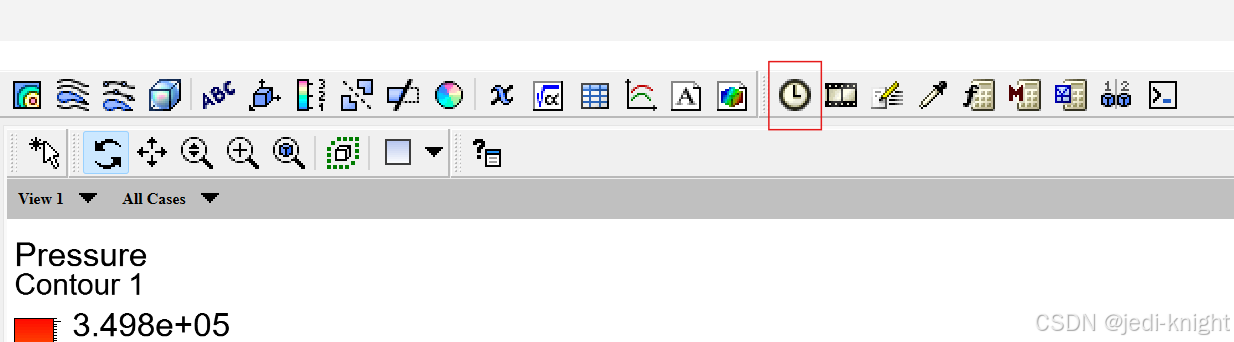

第三步：点击上方工具栏的“钟表按钮”

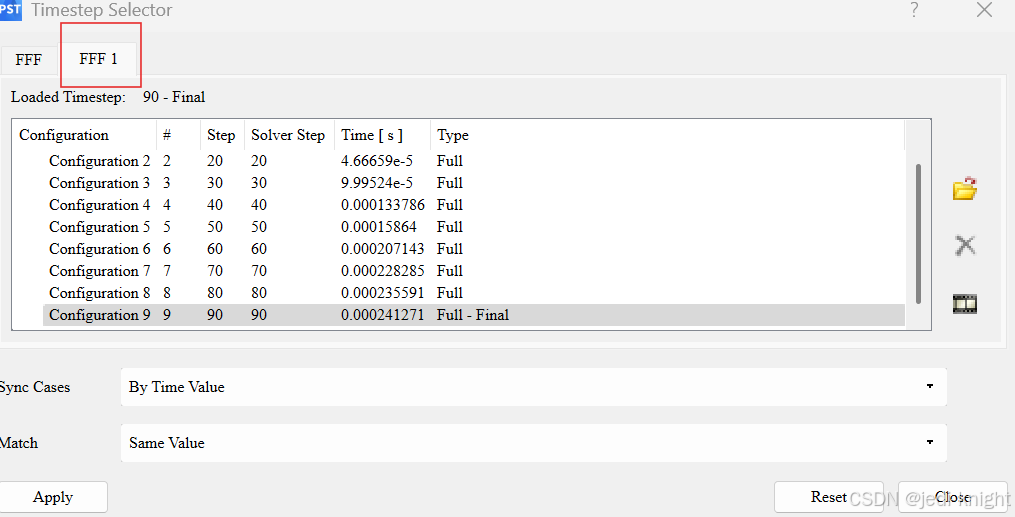

第四步：弹出一个对话框，可以任意选择需要显示的时间步
