Multisim基础 电容遇到交流+直流电路时，容抗与隔直通交的特性

最新推荐文章于 2024-04-19 18:02:48 发布
最新推荐文章于 2024-04-19 18:02:48 发布
阅读量2.2k 收藏 7
点赞数
原文链接：https://my.oschina.net/zhichengjiu/blog/3080095
版权
这篇博客介绍了在Multisim中使用电容进行交流和直流电路仿真，强调了电容在交流电路中的容抗特性以及其隔直通交的性质。通过示波器查看电路运行效果，并提供了相关参考资料和链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 Multisim : NI Multisim 14.0 Student Edition
      OS : Windows 10 x64
typesetting : Markdown
       blog : my.oschina.net/zhichengjiu
      gitee : gitee.com/zhichengjiu

 

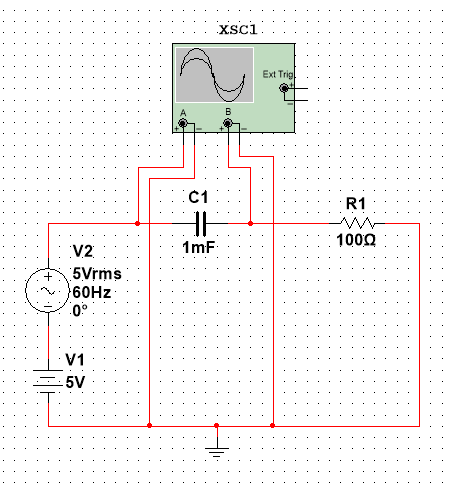

电路图

 

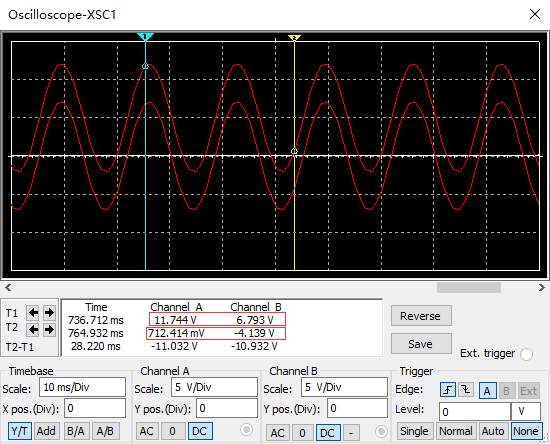

运行电路 查看示波器

  • 交流电能通过电容，但是电容器极板上所带电荷对定向移动的电荷具有阻碍作用。

  • 电容对交流的阻碍作用叫容抗
    公式是：Xc=1/(2πfC)

  • channel_A和B的差值，与5V是有差距的。

 

reference

 

res
