二极管特性曲线测试方法的研究和二极管特性的研究

一、题目



利用IV分析仪测量二极管的伏安特性



二、测量方法及其步骤



1.选择元件:在 Multisim 主界面的左侧元器件栏中选择某种型号的二极管(Diode),如1N4148，将至电路图窗口。



2.选择仪器：在右侧仪器仪表栏中选择IV分析仪（IV-Analysis)，也将其至电路图窗口；打开IV分析仪，在仪器的Conponents栏选择 Diode,IV分析仪的右下角将显示出二极管管脚所接端子。



3.完成测试：单击Sim_Param，设置仪器参数；闭合仿真开关，即可得到伏安特性曲线。移动光标，可以读出管压降及其对应的电流值。

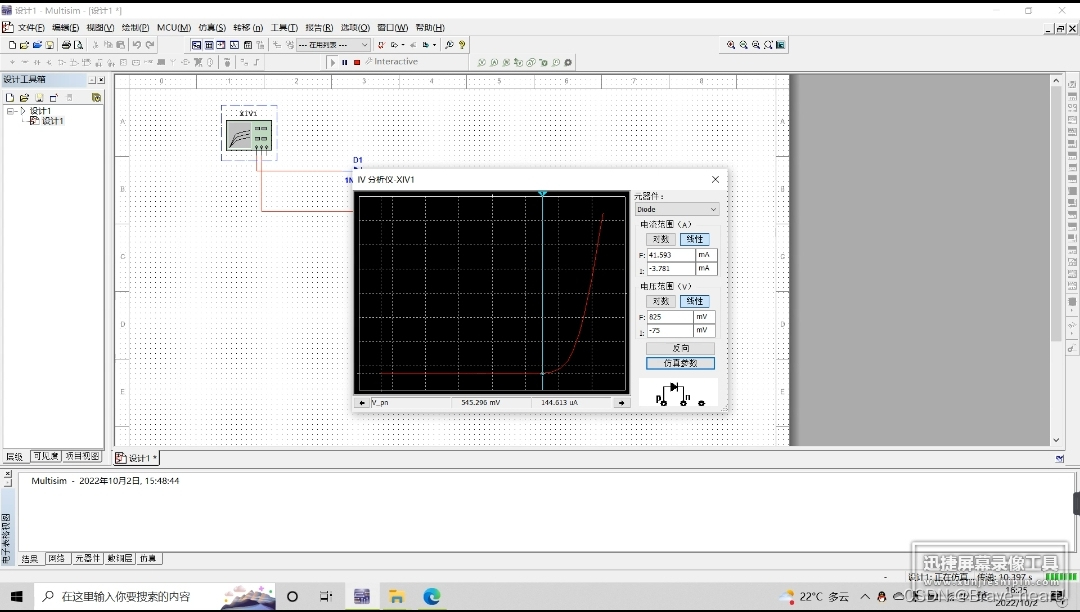

以上过程如下图所示









三、举一反三



利用IV分析仪测试二极管的伏安特性简单易行，而且可以推而广之，采用同样方法测出晶体三极管和各种场效应管的特性曲线。

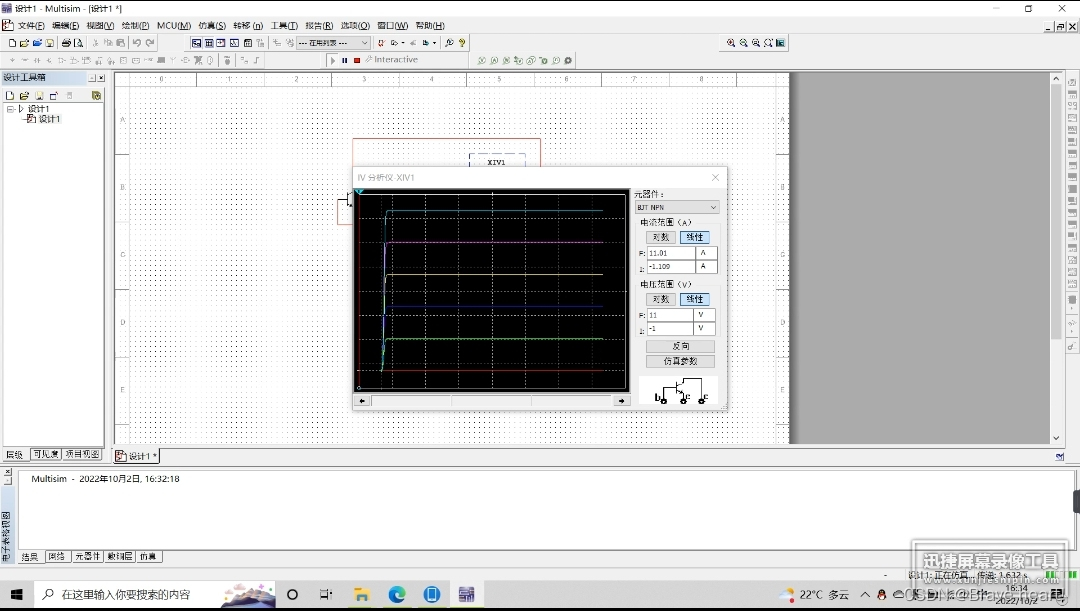

按上述步骤可测出晶体管的输出特性曲线，如下图所示。值得提醒的是，测试时需对两个参数基极电流I_b和管压降V_ce分别进行设置。













半导体二极管特性的研究



一、题目



研究二极管对直流量和交流量表现的不同特点。



二、仿真电路



仿真电路如下图所示。因为只有在低频小信号下二极管才能等效成一个电阻，所以图中交流信号的频率为1kHz、数值为10 mV(有效值）。由于交流信号很小，输出电压不失真，故可以认为直流电压（测平均值）的读数是电阻上直流电压值。



三、仿真内容



1.在直流电流不同时二极管管压降的变化。利用直流电压表测电阻上电压，从而得二极管



管压降。



2.在直流电流不同时二极管交流等效电阻的变化。利用示波器测得电阻上交流电压的峰值，从而得二极管交流电压的峰值。

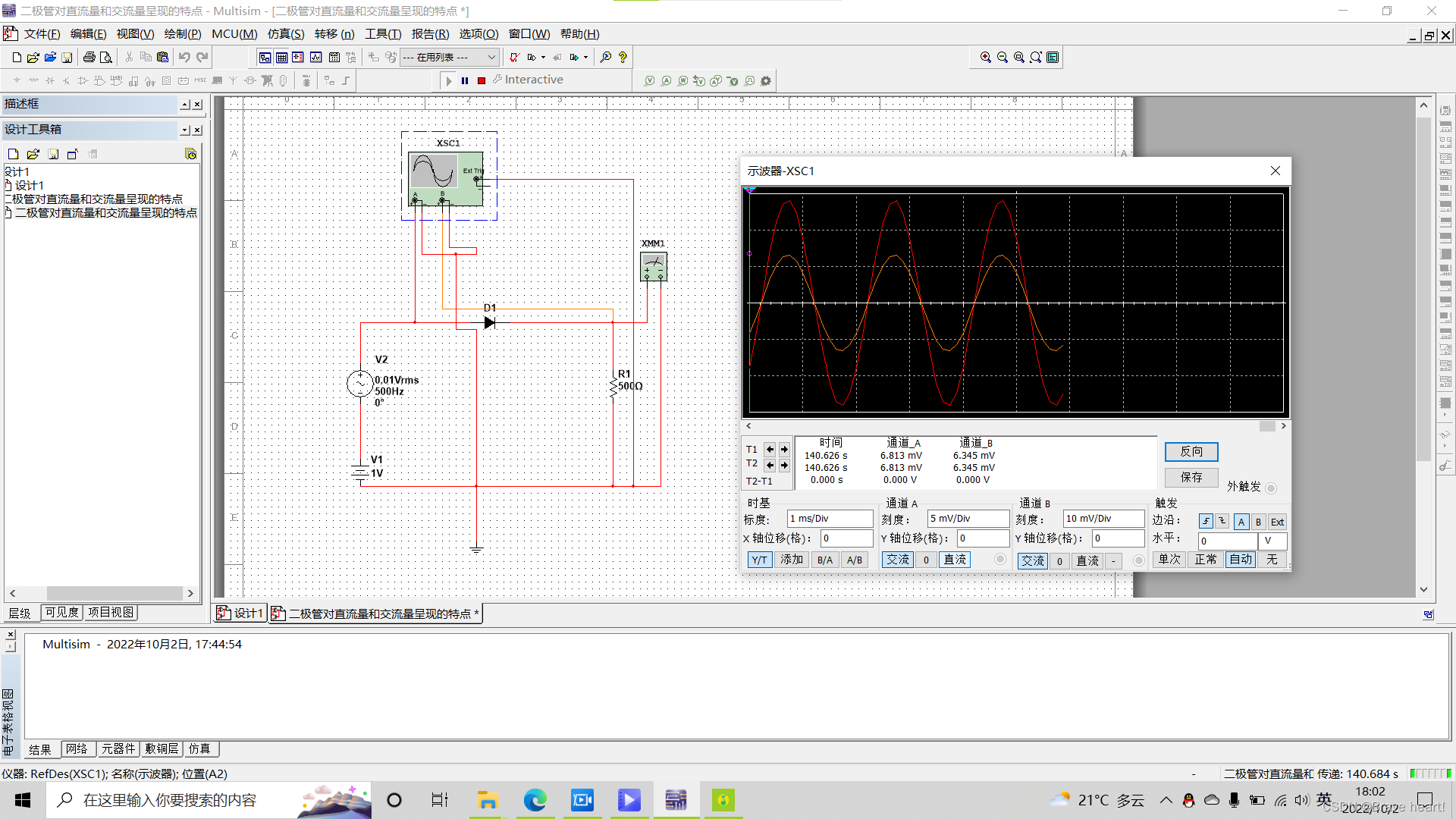

                                      1V

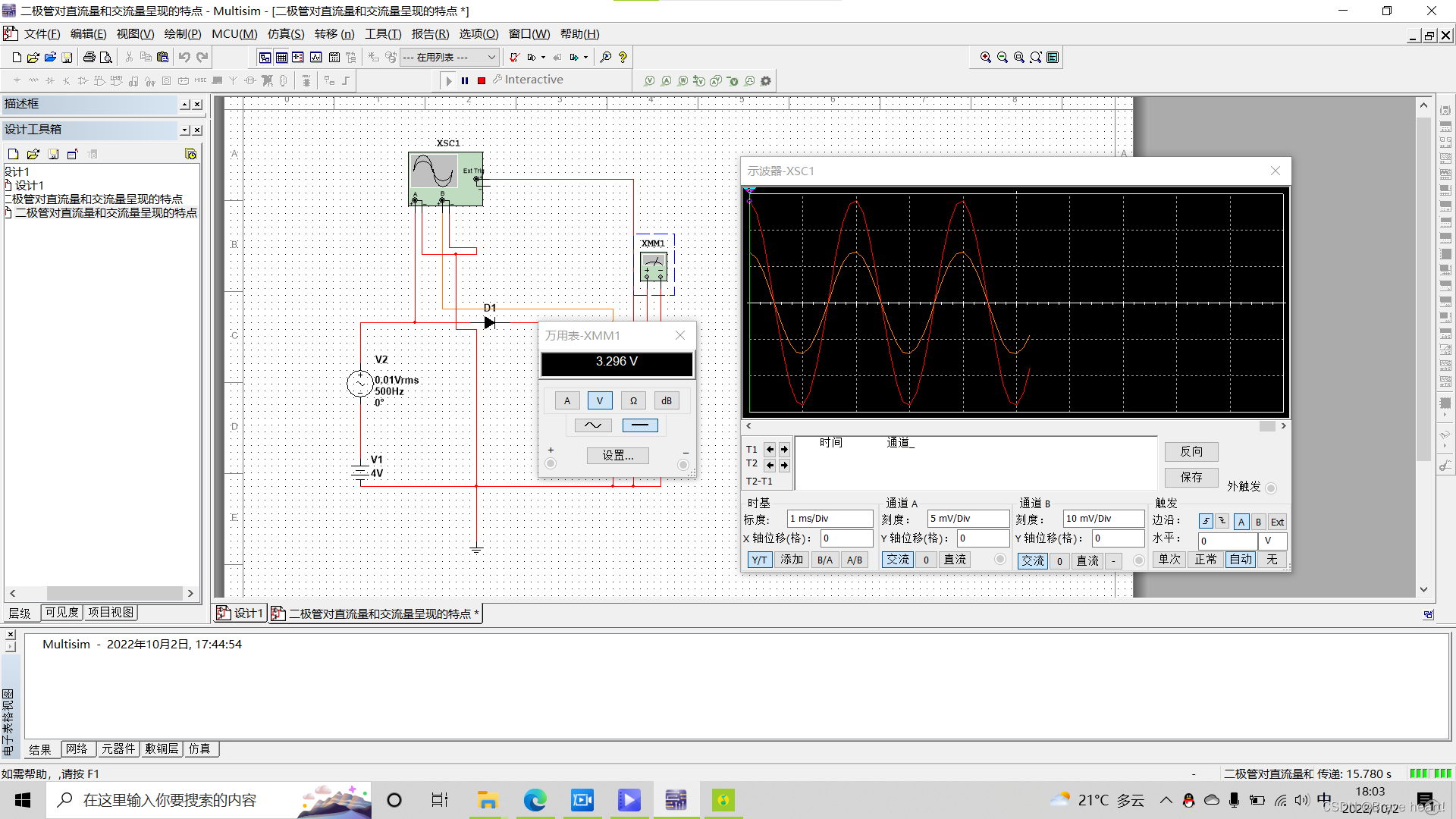

                                      4V



结论:



1.比较直流电源在1V和4V两种情况下二极管的直流管压降可知，二极管的直流电流越大，管压降越大，直流管压降不是常量。



比较直流电源在1伏和4伏两种情况下二极管的交流管压降可知,二极管的直流电流越大，其交流管压降越小，说明随着静态电流的增大，动态电阻将减小；两种情况下电阻的交流压降均接近输入交流电压值，说明二极管的动



实验视频地址链接:

https://m.youku.com/mid_video/id_XNTkwODU2MTIyMA==.html?scene=short&playMode=pugv&sharekey=bec9873f2e4248b27b61698f2316777f4

密码:12345678A
