关于Multisim仿真电容充电曲线的设置方法

1、问题背景
软件：Multisim 13.0
仿真电容充电曲线时，电容的电压并非指数上升，而是直接变为电源电压，如下图1所示（其他参数为软件默认设置）。

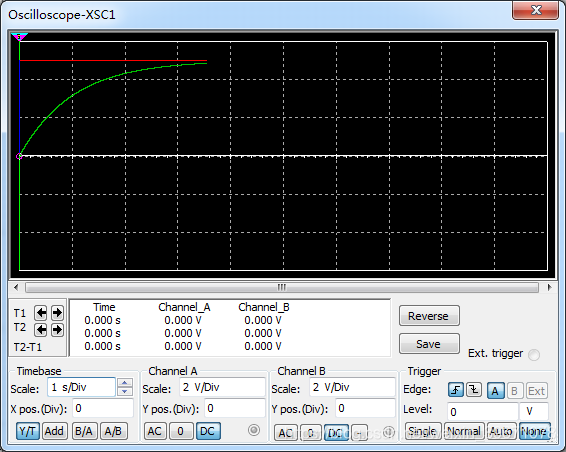

图1  电容两端电压

2、解决方案
通过交互仿真将电路中元器件都设置为零初始状态即可，操作如图2、图3所示，设置后的仿真结果如图4所示。

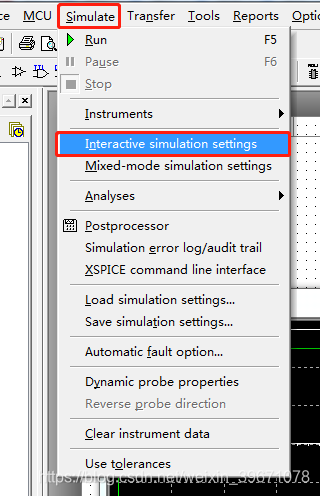

图2  交互仿真

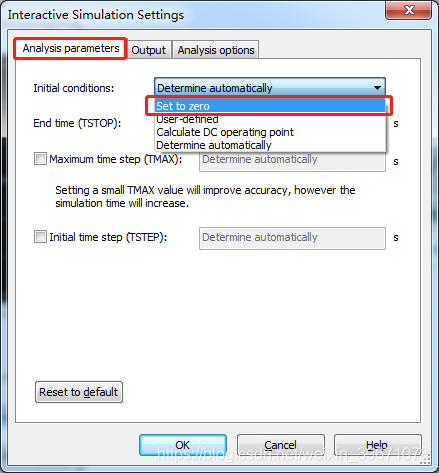

图3  设置零初始状态

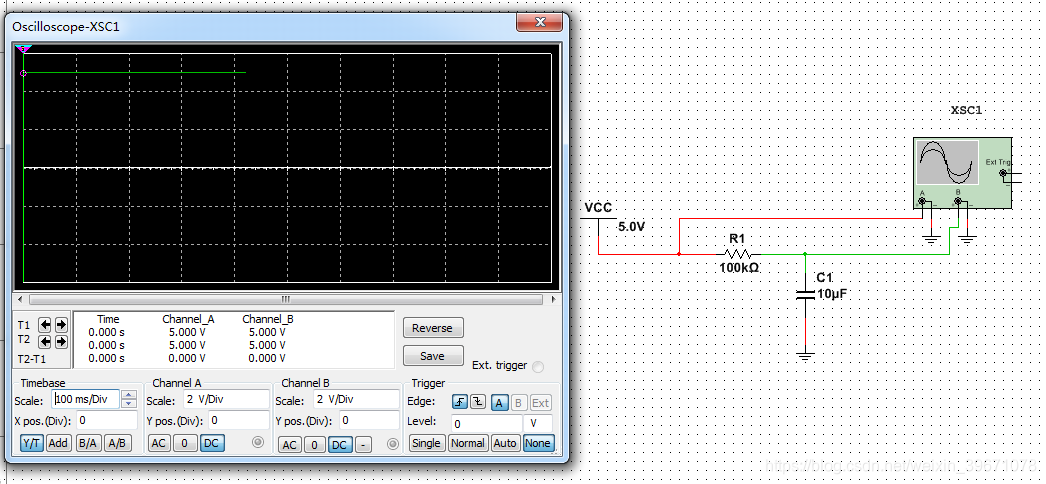

图4  电容两端电压

3、延伸
也可以将图3中设置成User-defined，然后将电容的初始电压设置成0V，也能达到仿真目的。
