ifix5.8历史曲线-使用classic

ifix保存历史曲线到文件

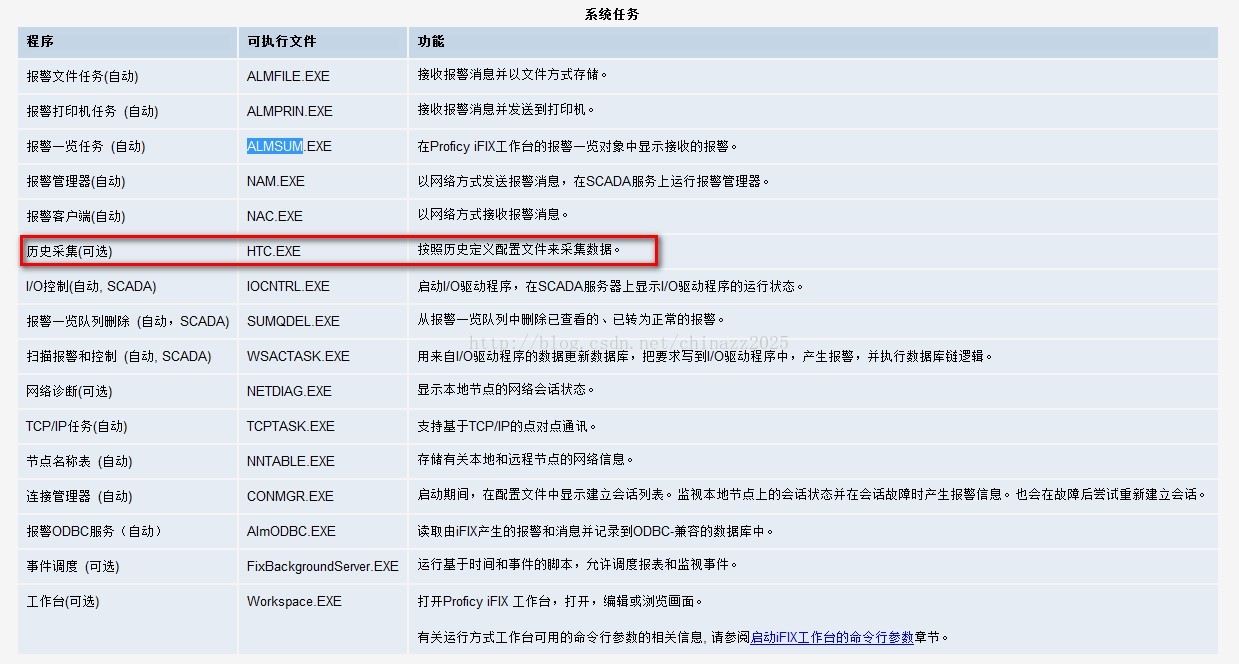

概述-后台进程是htc.exe

1.安装FIX58_ClassicHistorian_001.exe，
2.修改FixUserPreferences.ini的CurrentHistorian字段为Classic
3.把点添加进历史库定义里面
4.标准图控件里面添加Hist开头（历史库）的点，即可看到历史数据

详述

1.
安装FIX58_ClassicHistorian_001，在安装盘的legacy目录。之后C:\Program Files (x86)\Proficy\Proficy iFIX会出现htc.exe程序。把htc.exe添加到启动任务。

2.
ifix默认是使用hitorian数据库来保存历史曲线数据的.
手动修改对应项目的LOCAL目录下的FixUserPreferences.ini文件的CurrentHistorian字段为Classic，如下，就可以设置使用文件来保存曲线数据（没有此字段就添加一个）
[Historian]
CurrentHistorian=Classic
此进程可以把数据保存到文件

3.
新建一个TEST1标签，并把这个配置保存历史数据

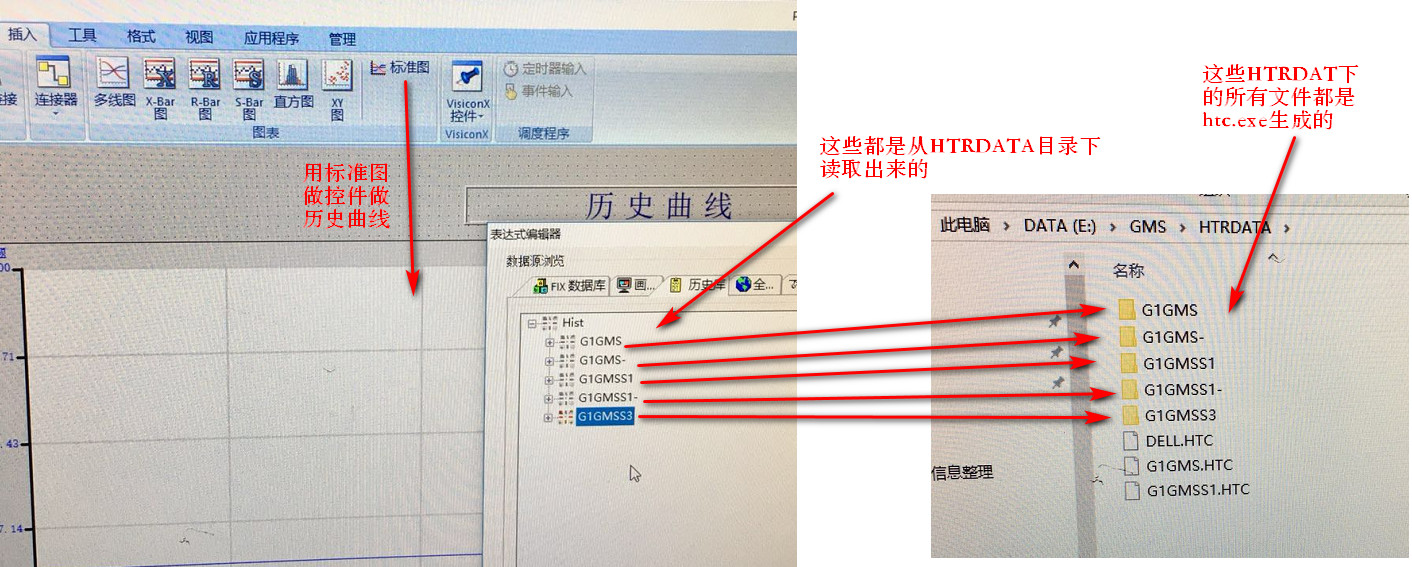

4.在界面添加一个标准图控件，并添加历史库里面的点，注意不是fix数据库的

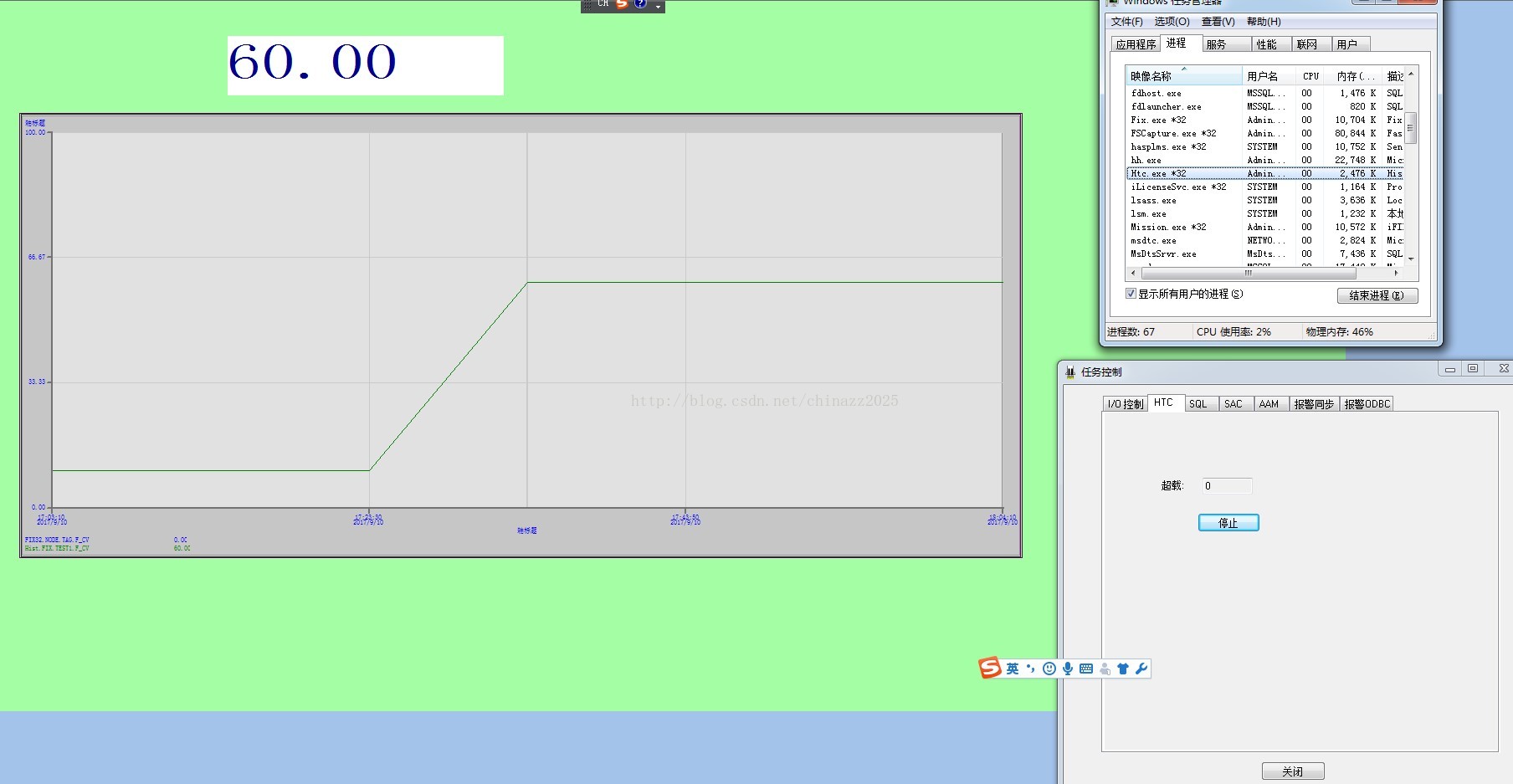

5.运行系统，此时需要htc.exe进程运行。此进程负责把数据保存到文件。

可以看到

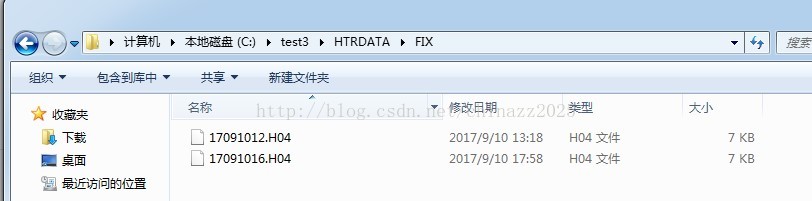

在项目的HTRDATA目录生成文件

原理

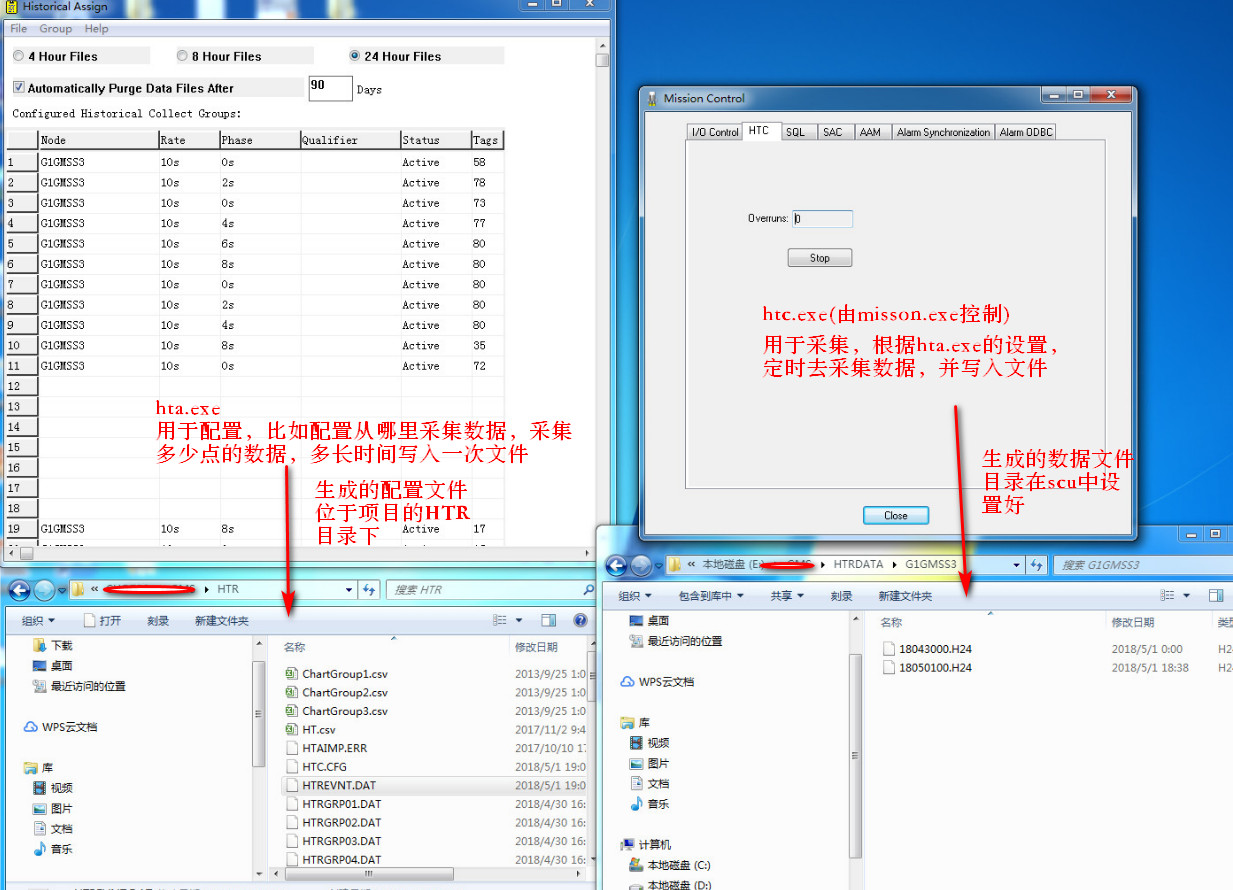

主要是用hta.exe配置如何去读数据如何去写，用htc.exe根据配置去采集数据并写入文件，用ifix的标准图控件读取文件并显示出来曲线

标准图控件用于读取文件并显示出来曲线

ifix读取其他节点的历史曲线或保存到其他节点

1.保存到其他节点

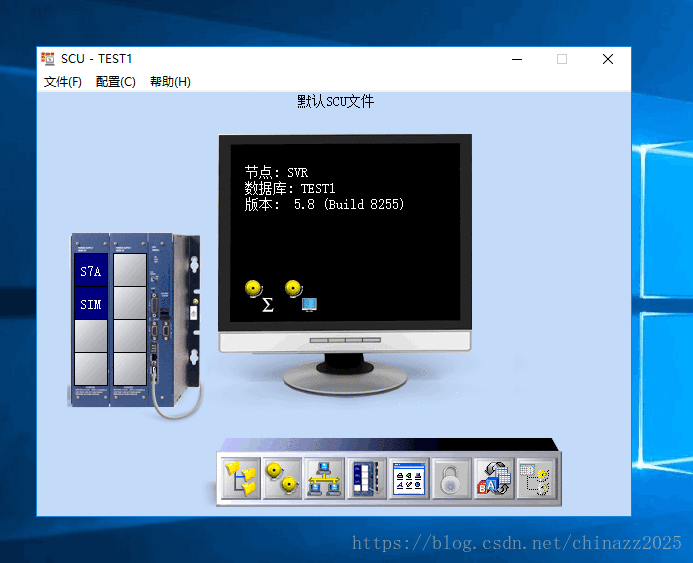

打开scu系统配置

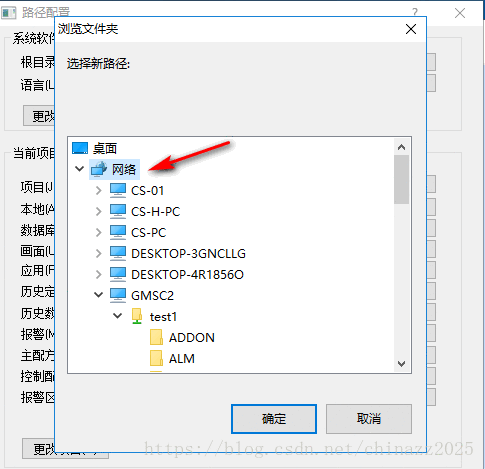

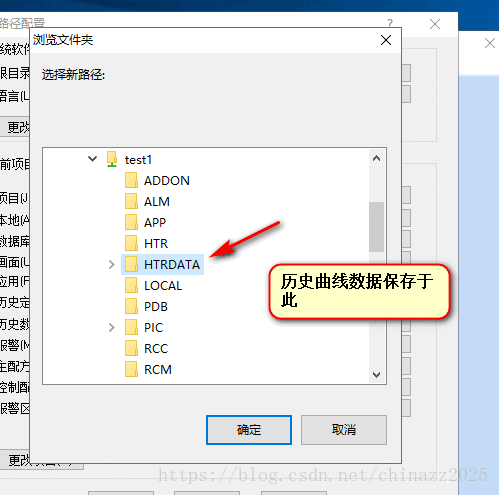

然后选择路径，选择网络位置

然后保存之后，运行htc之后 历史曲线就魂保存到远程节点所选的文件。

需要读取此历史曲线的节点系统配置一样的设置，然后不要启动htc就可以读到。
