浮子式水位计施工细则

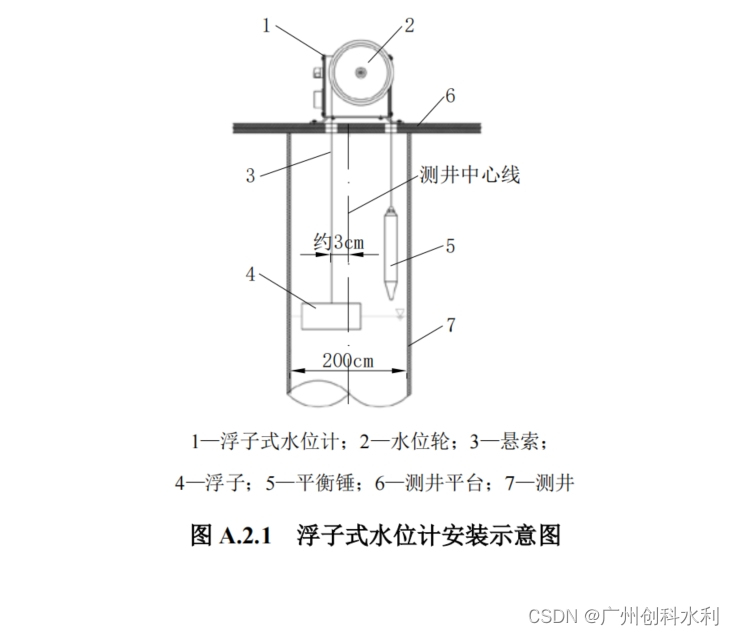

1浮子式水位计应安装在水位测井内，安装示意图见下图。

2设备安装要求

1. 以测井中心为基准参考点，将水位计底板放在工作平台上。
2. 将悬索与平衡锤固定或锁紧，慢慢将平衡锤放至井底。

3）悬索另一端绕于水位轮，留长1m～1.5m，剪断后与浮子固定或锁紧。

4）将浮子慢慢沉放入测井，直至接触水面为止。

5）将悬索挂于水位轮上直至平衡。

6）调节水位计底板使浮子、平衡锤与测井内壁应保持不小于3cm的距离。

7）如浮子、平衡锤、悬索及水位轮一切正常，可紧固水位轮及水位计底板。

8）校对水位时，将悬索提起，使之稍微离开水位轮，用手缓慢拨转水位轮，直至与水尺水位相符，再将悬索放回水位轮。

3设备调试要求

1）将信号传输电缆一端接水位传感器；另一端接遥测终端机。

2）检查遥测终端机所采集数据是否和浮子式水位计机械或电显示数据一致。

3）顺时针和逆时针多次转动水位轮，模拟水位计输出不同的水位数据，在全量程的高、中、低位逐一检查遥测终端机每次所采集数据是否和水位计机械或电子显示数据一致。

4）以上检测数据准确无误后将水位轮拨转至与水位尺水位相符的位置。
