嵌入式科普(3)NTC、PTC和热电偶测温的实现方法

一、概述/目的

介绍电子、自动化、嵌入式行业中使用最普遍的3种测温方法，即NTC、PTC和热电偶。简介原理，着重介绍实现方式和区别。

二、测温原理

理论复杂，不去展开。

• PTC电阻：电阻随着温度升高，电阻===>温度

• NTC电阻：电阻随着温度降低，电阻===>温度

• 热电偶：不同金属的热电效应产生的电势差，电压===>温度

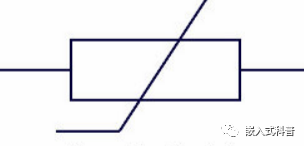

• 符号：





三、测温的实现

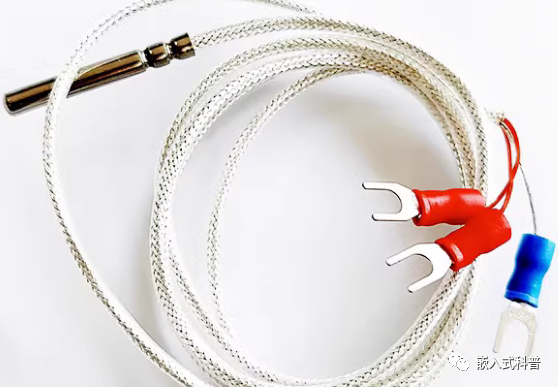

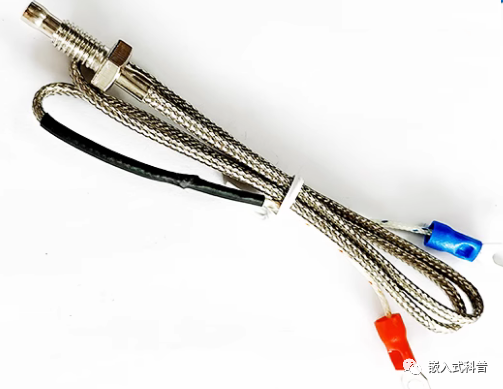

3.1 pt100二线制

• pt100二线制，精度不高，mcu自带10-12adc均可以

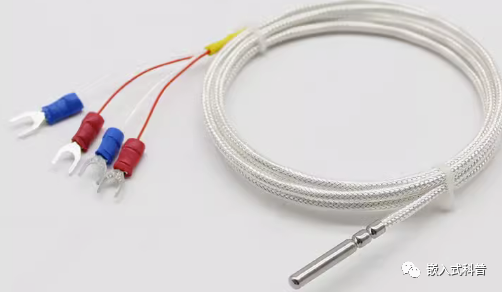

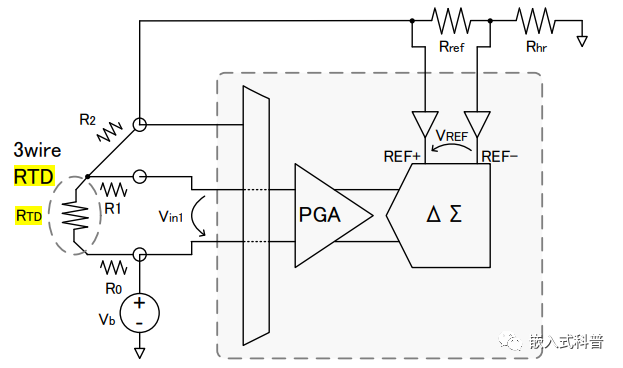

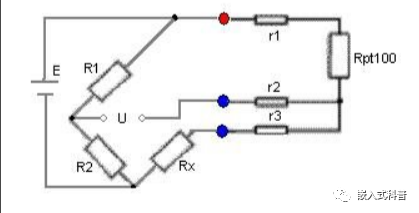

3.2 pt100三线制

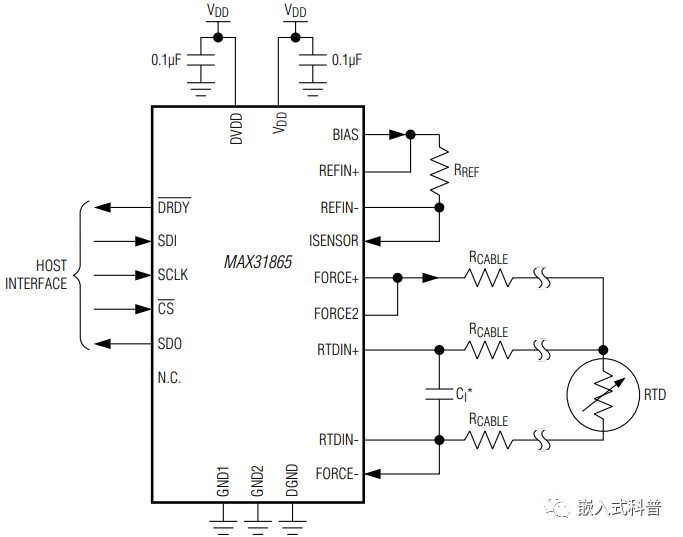

• 工业测温最常见，使用adc芯片MAX31865等+mcu解决方案；瑞萨rx23e单mcu方案

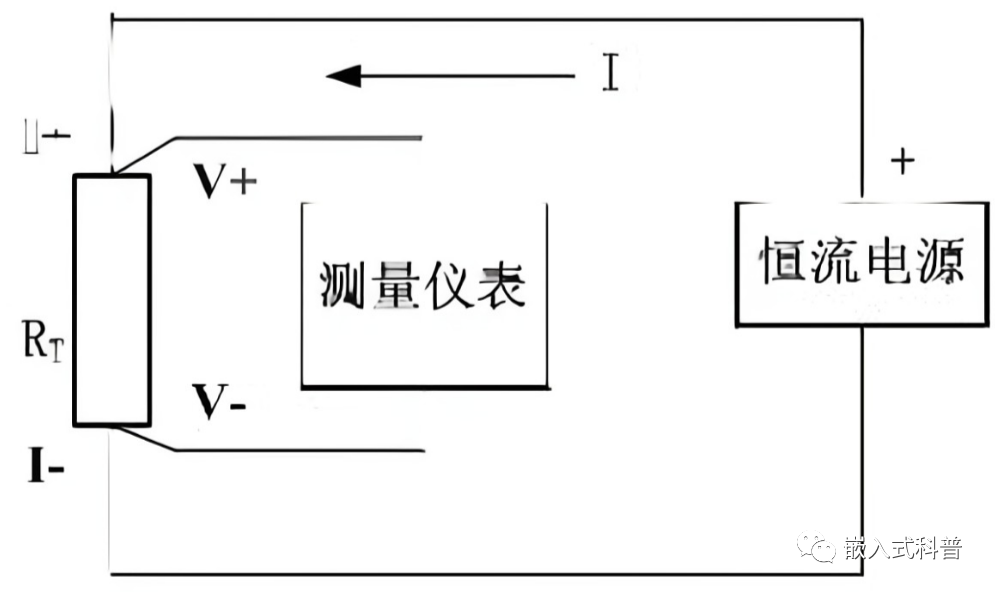

3.3 pt100四线制

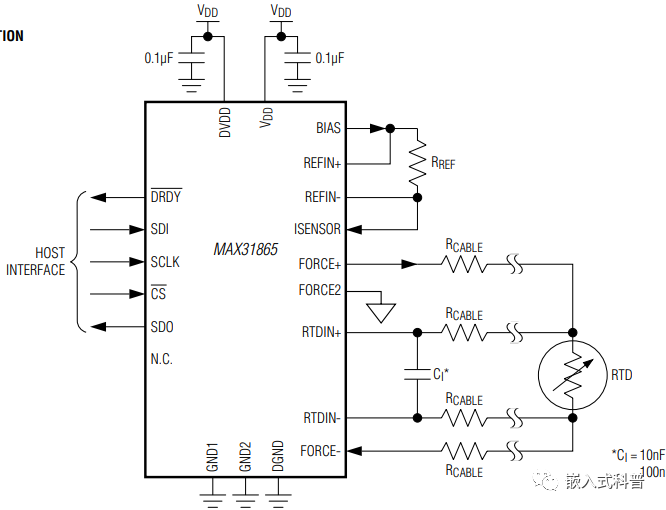

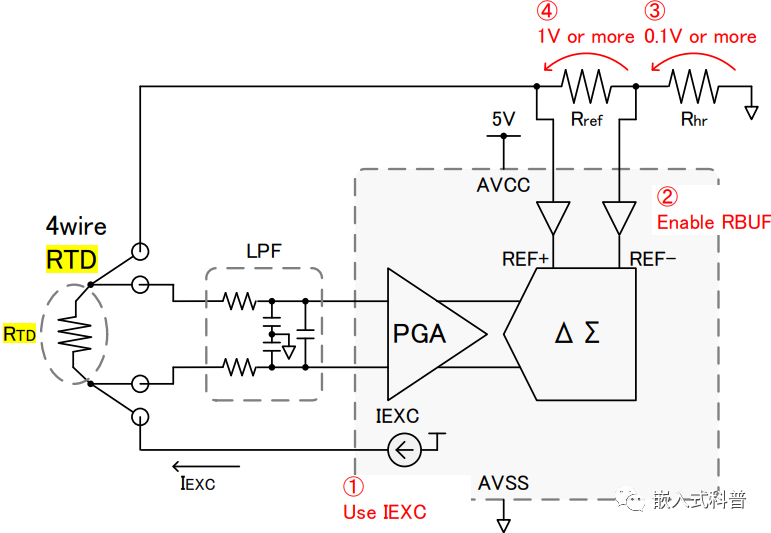

• 精度最高，使用adc芯片MAX31865等+mcu解决方案；瑞萨rx23e单mcu方案










3.4 10K NTC

• 10K NTC，±0.1℃

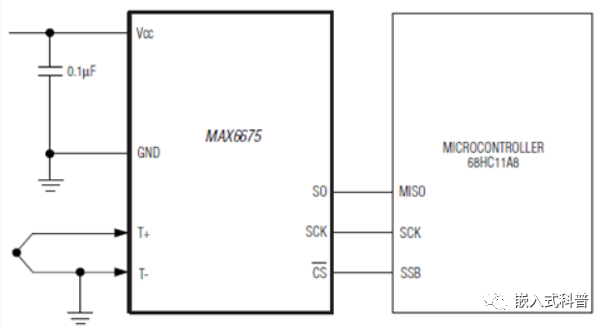

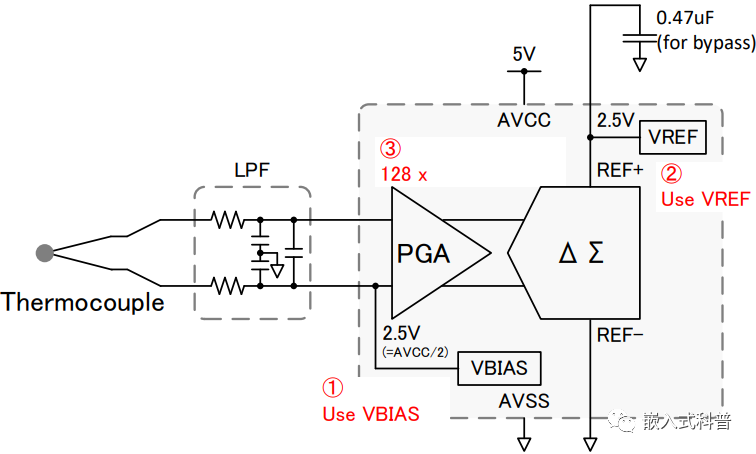

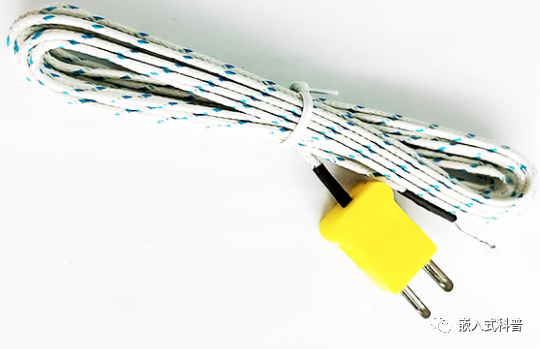

3.5 K型热电偶，

• 极端，低精度，使用MAX6675等+mcu解决方案；瑞萨rx23e单mcu方案

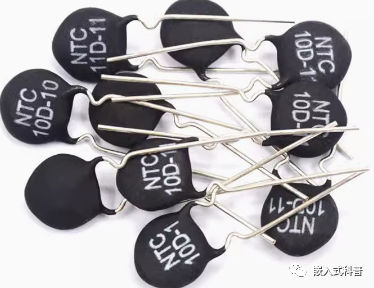

3.6 保护电路热敏电阻

3.7 数字温度传感器

• SHT30、DHT11、HS3001、HDC1080

3.8 红外测温

• 热电堆数字接口，模拟接口+运放ad8603

四、常见测温区别

	热敏电阻	RTD	热电偶	芯片型	红外
温度	0-100	-250-900	-270-1800	-55-150	0-100
线性	最差	好	较差	最好	一般
精度	一般	最好	好	好	一般
优点	快、广	准，稳	无需供电，极端环境	数字接口	非接触
应用	保护电路	环境、气体、液体、流体	高箱、高温环境	电子设备	额温枪
举例	10D-11	pt100/1000	K型热电偶	SHT30	热电堆
实现		MAX31865、RX23E	MAX6675、RX23E	IIC	数字/ad8603
